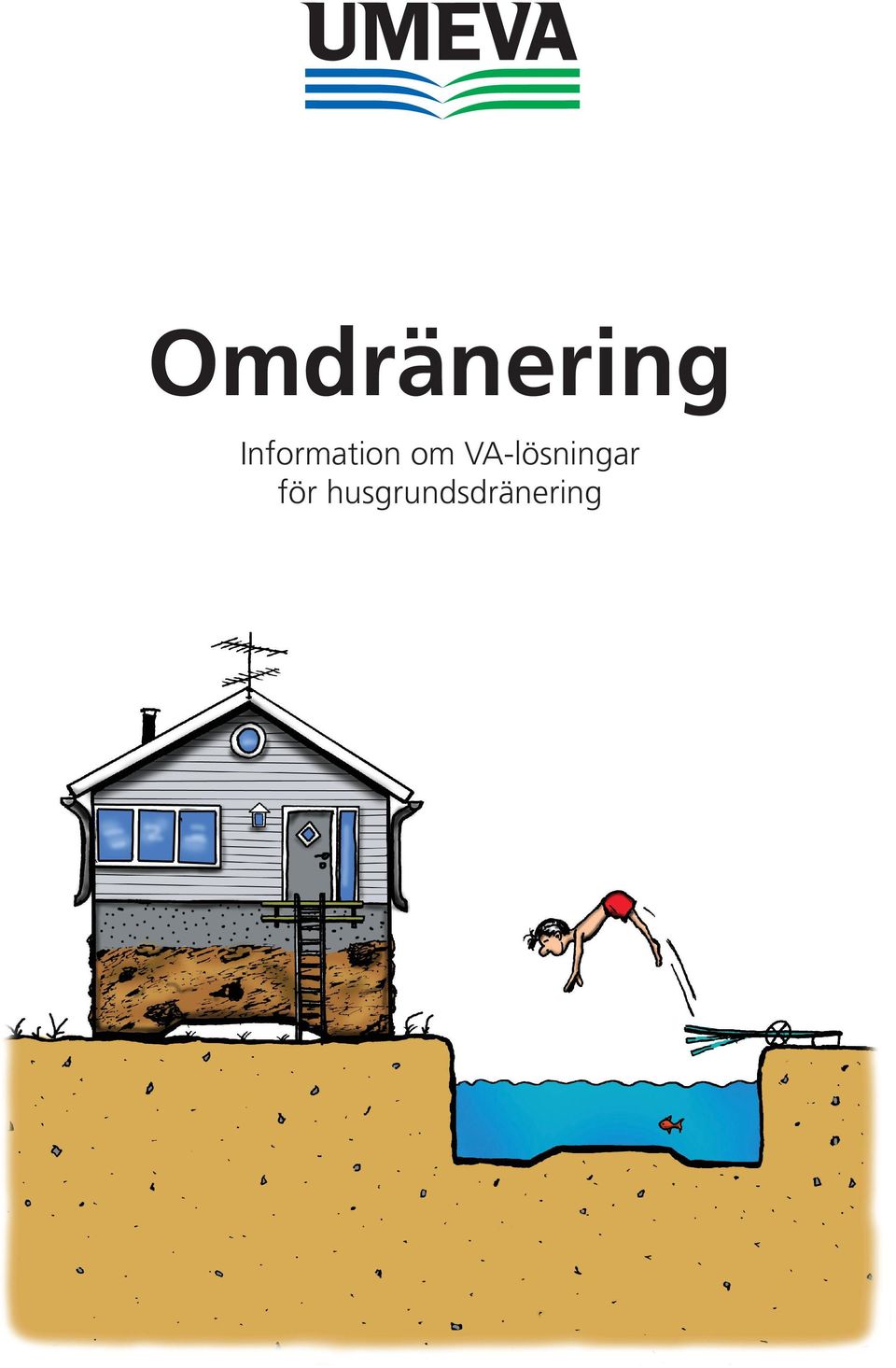

1 Omdränering Information om VA-lösningar för husgrundsdränering

2 Information till fastighetsägare Du gör precis rätt i att kontakta UMEVA när du ska ändra VA-förhållandet på huset! Vi ger råd och anvisningar över hur du får en bra och korrekt anslutning av stuprör, brunnar och dränering. Vi ska också kontaktas för en kostnadsfri besiktning. Allmänt Spillvatten, mer känt som avlopp, kommer från toalett, dusch etc. och måste renas i reningsverket. Regn- och smältvatten samt dräneringsvatten räknas som redan rent vatten och förs till åar och vattendrag. Det kallas dagvatten. I Umeå har vi separata system för spill- respektive dagvatten. UMEVA arbetar kontinuerligt för att renodla dessa system eftersom det dels inte finns anledning att låta dagvatten gå genom avloppsreningsverket och dels för att inte belastningen på spillvattennätet ska påverkas av regn, snösmältning m.m. med bl.a. källaröversvämningar till följd. Av Umeå kommuns Allmänna bestämmelser för vatten och avlopp (ABVA) följer därför att dag- och dränvatten inte får tillföras spillvattenledningen. För 1 2 familjshus finns det dock möjlighet att få dispens från detta förbud efter särskilt förhållande. (Se bilagd skiss Provgrop.) Stuprör och gårdsbrunnar Stuprör och gårdsbrunnar får aldrig anslutas till spillvatten, utan skall antingen anslutas till dagvattenservis eller ordnas på den egna fastigheten (via vattenutkastare, stenkista etc.). Om stuprör ansluts till dagvattenservis ska stuprörsbrunnen vara försedd med slamfång och vattenlås, se skiss Stuprörsbrunn. Dränering Det finns egentligen bara två acceptabla lösningar på omhändertagande av dränvatten; antingen att det tas om hand på den egna fastigheten (stenkista, dike) eller anslutning till dagvattenservis. Om husets dränering är kopplad till spillvattenledningen har ni fått dispens för den lösningen. Denna dispens ska omprövas i samband med omdräneringen. Dispens kan endast komma ifråga för 1 2 familjshus. Vill ni ha förnyad dispens måste ni ansöka om det hos oss och gräva en provgrop (se bilagda skiss Provgrop) som UMEVA besiktar för att bedöma grundvattennivå. Förklaringar Dagvatten Spillvatten Vatten Dränering Teknisk illustration, både dagvatten och dränering kopplat till dagvattenledning. 2

3 Anslutning av dränering till dagvattenledning kräver bakflödesskydd. Syftet med bakflödesskyddet är att förhindra att vatten från huvudledningen i gatan tränger in till fastighetens ledning och i värsta fall vidare in i husets källare. UMEVA rekommenderar endast pump som säkert bakflödesskydd vid anslutning till dagvattenservis, se bilagd skiss Exempel på pumpning av dränerings- Anmälan och fortsatta kontakter med UMEVA Om ni inte sedan tidigare är ansluten till dagvattennätet och önskar göra det måste blanketten Ansökan om dagvattenanslutning fyllas i och återsändas till UMEVA. Vi behandlar därefter ärendet och meddelar beslut om beviljande och eventuella anslutningsavgifter. Arbeten innanför tomtgräns ansvarar fastighetsägaren för. När en fastighet till någon del nyttjar dagvattennätet debiteras en årlig brukningsavgift för dagvatten 1. När grävarbetena är slutförda måste du höra av dig till UMEVA så att vi har möjlighet att godkänna anslutningen. Besiktningen är kostnadsfri. Detta gäller oavsett om du varit ansluten till dagvattennätet sedan tidigare eller inte. Tips När du ändå gräver på din tomt bör du se över ålder och material på vatten- och avloppsservis. Det är ett bra tillfälle att förnya servisen i förebyggande syfte. Sker fastighetens grävning på allmän mark krävs alltid grävtillstånd från Umeå kommun, Gator och parker. Om grävningen orsakar skador på asfalten ska Umeå kommun, Gator och parker, kontaktas för råd kring lagning. Observera att återställning av asfalterade ytor i angränsning till tomtgränsen ingår i fastighetsägarens ansvar. 1 När ett hus är beläget inom ett dagvattenområde, dvs. gatan och allmänna ytor avvattnas mot dagvattennätet, debiteras en årlig avgift. Om fastigheten till någon del är ansluten till dagvattennätet debiteras ytterligare en årlig avgift enligt gällande taxa. Läs mer om dagvattentaxa i Taxa för Umeå kommuns allmänna vatten- och avloppsanläggning och på 3

4 Provgrop vid ansökan om dispens dränering till spillvatten Provgrop ska besiktas av UMEVA dagen efter att den är grävd. Vid besiktningstillfället skall vattenytan i provgropen ligga 0,75 m djupare än underkant kantbalk för att dispens skall ges, se detalj nedan. Provgrop skall alltid grävas 1 m djupare än underkant kantbalk! Vattennivån ska vara lägre än 0,75 m från kantbalken Kantbalk 4

5 Exempel på pumpning av dräneringsvatten Larm (t.ex. lampa) för hög nivå i pumpbrunn monteras på fasad eller väl synligt inomhus Stuprörsbrunn Dräneringsbrunn med pump Vattenlås Pump Dagvattenservis Slamfång dimensioneras efter avvattningsyta Dräneringsledning placeras under betongsulans kant, enligt fabrikants anvisning Pumpledning (polyetenslang) från dräneringspump utförs med täta genomföringar i brunnsväggarna. Installationen utförs så att förbindelsen mellan brunnarna är bräddsäkrad 5

6 Stuprörsbrunn Privata dagvattenanläggningar skall vara försedda med brunn som har slamfång och vattenlås innan anslutning till kommunens allmänna dagvattenledning. Slamfångets funktion är att samla upp slam och skräp. För en fungerande anläggning ska slamfånget tömmas regelbundet. Vattenlåsets funktion är att hindra skräp/slam att rinna ut i fastighetens servisledning och vidare till kommunens huvudledning. Ett fungerande vattenlås skall innebära att vattennivån i brunnen står ovanför brunnens utloppsrör. Här nedan beskrivs några sätt att anordna godkända vattenlås på brunnar. Alternativ 1: Vattenlås byggs utanför brunnen med rördelar enligt figuren, så kallad kaffepanna. Stuprörsledning Slamfång Alternativ 2: Vattenlås byggs inne i brunnen genom att montera en 90 böj på utloppsröret, riktad nedåt. Alternativ 3: Vattenlås byggs inne i brunnen genom att man monterar ett grenrör 90 på utloppsröret. Denna metod används om man i efterhand skall montera ett vattenlås som saknas, och att utloppsröret ligger så djupt att alternativ 2 ej kan användas. 90 böj, riktad nedåt Stuprörsbrunn Vattenlås alt. 1 Vattennivå i brunn ska stå ovanför utloppsröret Huvudledning dagvatten i gatan Tätt lock monteras på rörändan Rak rörbit monterad på grenröret för att underlätta installation av vattenlås i efterhand Januari 2014 Umeå Vatten och Avfall AB UMEÅ Besöksadress Övägen 37 Kundservice Fax umeva@umeva.se Grenrör 90 Alternativ 2 Alternativ 3 6

7 Anmälan om dagvattenanslutning Ansökan om att ansluta till dagvattenservis vid fastighetens tomtgräns. Blanketten fylls i och återsänds i ett exemplar. Efter att UMEVA har besiktat och godkänt anslutningen skickas ett under skrivet exemplar åter till dig. Blanketten skickas till UMEVA, UMEÅ. Anmälan avser Befintlig dagvattenservis (jag har redan en servis och önskar ansluta till den) Ny dagvattenservis (jag har ingen alt. önskar en ytterligare). Bifoga karta med önskad placering! Uppgifter om fastighetens verksamhet 1 2 familjshus, bostadsfastighet Flerfamiljshus, bostadsfastighet Kontor/handel, lokalfastighet Industri, annan fastighet Uppgift om önskad servis (vid ny alt. ytterligare dagvattenservis) Dimension: Önskat antal: Sannolikt flöde l/s: (Beräknas av UMEVA beträffande 1 2 familjshus) Fastighet som anmälan avser Fastighetsnamn: Fastighetsägare: Fastighetsadress: Kontaktperson: Adress: Telefon: E-post: Underskrift fastighetsägare Underskrift UMEVA Beviljas Namnförtydligande Namnförtydligande Beviljas ej Datum Datum Fastighetsägaren är införstådd med gällande bestämmelser för brukande av den allmänna vatten- och avloppsanläggningen, ABVA. 7

8 Portot betalar UMEVA UMEVA Svarspost Umeå Klipp loss blanketten och vik längs linjen. Umeå Vatten och Avfall AB UMEÅ Besöksadress Övägen 37 Kundservice Fax Tejpa här!
