1 KUNGSBACKA KOMMUN Dagvatten- och va-utredning för Detaljplan del av Onsala-Lunden 1:35, Kungsbacka kommun Halmstad

2 Dagvatten- och va-utredning för Detaljplan del av Onsala-Lunden 1:35, Kungsbacka kommun Datum Uppdragsnummer Utgåva/Status FÖRHANDSKOPIA Carina Henriksson Mani Olsson Olof Selldén Uppdragsledare Handläggare Granskare Ramböll Sverige AB Strandgatan 19 SE Halmstad Telefon Fax Organisationsnummer

3 Innehållsförteckning 1. Sammanfattning Syfte Underlag Förutsättningar Befintliga förhållanden Områdesbeskrivning Befintligt vatten och spillvatten Befintligt dagvatten Geoteknik och hydrologi Framtida förhållanden Områdesbeskrivning Dimensionering Förutsättningar för vattenförsörjning och spillvattenavledning Förutsättningar för dagvattenavledning Beräkning av dimensionerande regnintensitet Beräkning av dimensionerande flöde Beräkning av erforderligt behov av dagvattenutjämning Förslag till framtida system Förslag till vattenförsörjning Brandvatten Förslag till spillvattenavledning Förslag till dagvattenhantering Tomtmark Gata Dike... 7 Bilagor Bilaga 1: Befintligt. Översiktsplan, Skala 1: 250 Bilaga 2: Beräkning av dimensionerande regnintensitet Bilaga 3: Beräkning av dimensionerande flöde Bilaga 4: Förslag på vattenförsörjning och spill- och dagvattenavledning för exploateringsområdet. Översiktsplan, Skala 1: 250

4 Dagvatten- och va-utredning för Detaljplan del av Onsala- Lunden 1:35, Kungsbacka kommun 1. Sammanfattning I samband med detaljplanearbetet för del av Onsala-Lunden 1:35 i Kungsbacka kommun har Ramböll Sverige AB fått i uppdrag att klarlägga förutsättningarna för detaljplanen. Området ingår i kommunens verksamhetsområde för vatten och avlopp men inte för dagvatten. I denna utredning föreslås vattenförsörjning, spillvattenavledning ske till befintligt kommunalt nät söder om planområdet. Dagvattenhanteringen för området föreslås ske lokalt inne på tomt via stuprörsutkastare och/eller stenkistor. Dagvattenhantering av gator sker via nya diken till befintligt dike. Befintligt dike i västra delen av planområdet ska bevaras. 1.1 Syfte Syfte med utredningen är att: föreslå möjlig kommunal vattenförsörjning samt avledning av spill- och dagvatten för området. kartlägga dagvattenflöden samt föreslå åtgärder för omhändertagande av dagvatten inom området. En förutsättning i arbetet är att utjämna dagvattenavrinningen samt att minimera en eventuell ökad föroreningsbelastning till recipienten. i ett tidigt skede identifiera och lyfta fram de förutsättningar och eventuella problemställningar som kan uppkomma i samband med anläggning och anslutning av vatten, spill- och dagvatten för området. 1.2 Underlag I arbetet med utredningen har bland annat följande underlag använts: Grundkarta från Kungsbacka kommun med befintliga VA- ledningar. Detaljplan för del av Onsala-Lunden 1:35 från Kungsbacka kommun. Fältbesök Förutsättningar Beräkningar för vattenförbrukning, spillvattenavledning och dagvattenhantering för planområdet utförs enligt Svenskt Vattens publikationer P83, P90, P76, P104 och P av 7

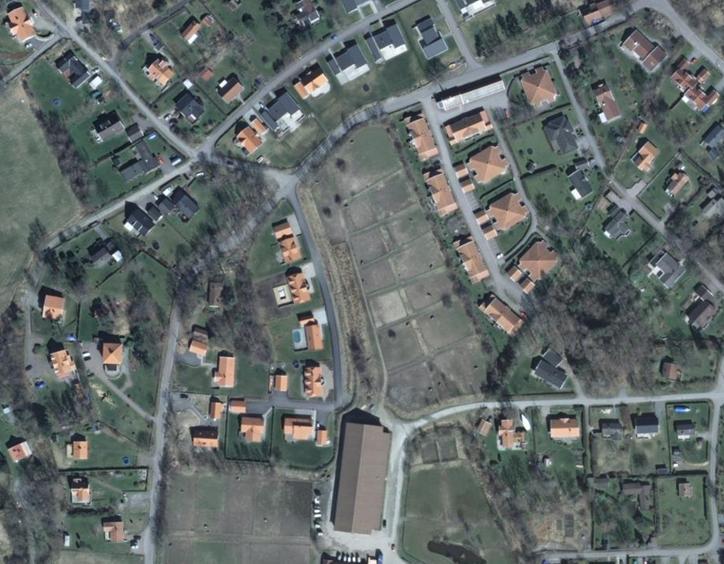

5 2. Befintliga förhållanden 2.1 Områdesbeskrivning Området är beläget i Onsala ca 10 km sydväst om Kungsbacka centrum. I norr avgränsas området av Rydevägen. Väster om området finns Kapen Westerbergs väg och öst finns flerfamiljshus utmed Guldvägen. I söder finns en hästgård med tillhörande hagar. Bild 1: Översiktskarta där planområdet är markerat. Området har en total area på ca m 2 och sluttar mot sydväst med en topografi som varierar mellan +25,9 och +32. Området är idag hagar och ängsmark. I östra delen av planområdet finns en trädridå mot befintliga flerbostadshus. 2.2 Befintligt vatten och spillvatten I anslutning till området finns idag kommunalt vatten och spillvattennät. Söder om planområdet finns spillledning, dimension 225 mm och vattenledning dimension 63 mm. I östra delen av planområdet finns en vattenledning, dimension 250 mm. I Kapten Westerbergs väg finns privata spill- och vattenledningar. Befintliga ledningar inom området framgår av bilaga 1. 2 av 7

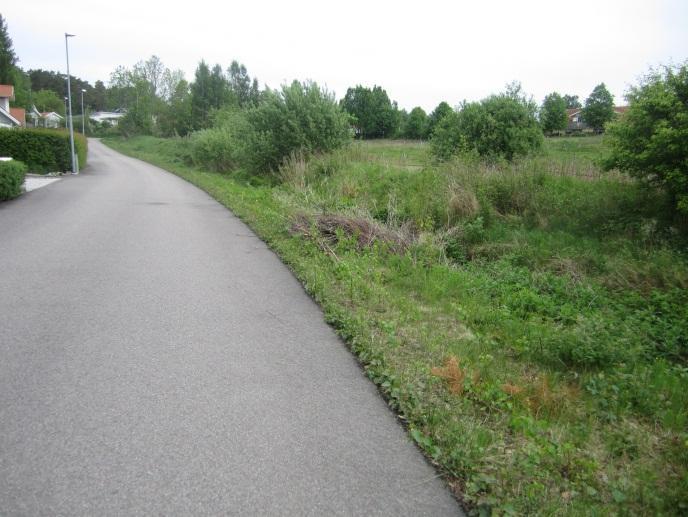

6 2.3 Befintligt dagvatten Området ingår ej i kommunens verksamhetsområde för dagvatten, där av finns ej kommunala dagvattenledningar. I områdets västra sida finns ett öppet dike (bild 2) för avvattning av planområdet, Kapen Westerbergs väg och avledning av dagvatten norr om planområdet. Vattnet från diket avleds via ledning med dimension 600 mm till ett dike söder ut. Befintliga ledningar inom området framgår av bilaga 1. Bild 2: Befintligt dike utmed Kapten Westerbergs väg. 2.4 Geoteknik och hydrologi Ingen geoteknisk undersökning har gjorts för planområdet. 3. Framtida förhållanden 3.1 Områdesbeskrivning Detaljplanen för del av Onsala- Lunden 1:35 är en detaljplan för bostäder och omfattar 8 tomter på ca 1000 m 2 samt ny lokalgata med 6 meters brett vägområde. I planen finns en ny in- och utfart mot Rydevägen. I östra delen av planområdet finns ett naturområde för bevarande av befintliga träd. 3 av 7

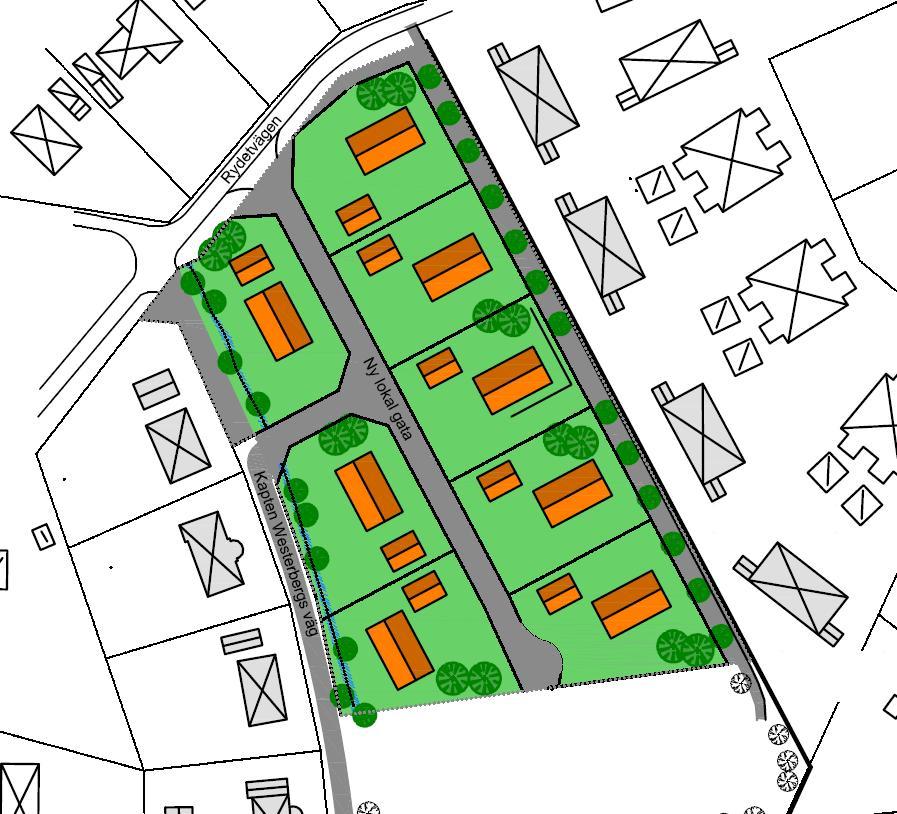

7 Bild 3: Detaljplan 4. Dimensionering 4.1 Förutsättningar för vattenförsörjning och spillvattenavledning Vattenförsörjning och spillvattenavledning av planområdet sker genom anläggning av nya ledningar i gata genom planområdet. Nya vattenledningar ansluts till befintliga söder om planområdet. Befintlig vattenledning inom planområdets östra sida läggs om i naturområdet. 4.2 Förutsättningar för dagvattenavledning Vid dimensioneringen har följande ytor definierats: Planområde: ca m 2 Beräkningar av regnintensitet och flöden har gjorts enligt Svenskt Vattens publikation P90 och P Beräkning av dimensionerande regnintensitet För beräkning av dimensionerande regnintensitet (i Å ) har Dahlström (2010) ekvation använts. Dimensionerande regnintensitet har beräknats ur formeln: där: Å = 190 Å ln ( ), +2 4 av 7

8 i Å regnintensitet, l/s, ha, T R - regnvaraktighet, minuter, Å- återkomsttid, månader. Beräkningar har utförts för dimensionerande regn med återkomsttiden 2 år och varaktighet på 10 min. Detta ger en dimensionerande regnintensitet på 181 l/s, ha, se bilaga Beräkning av dimensionerande flöde För beräkning av dimensionerande vattenföringar (Q dim ) har rationella metoden använts. Dimensionerande vattenföringar har beräknats ur formeln: Q dim = q A r där: q- regnintensitet vid vald återkomsttid och varaktighet, A r - reducerad area, A r = F, F- avrinningsområdets storlek, - avrinningskoefficient. Avrinningskoefficient 0,20 för tomtyta 1000 m 2 och 0,1 för äng/naturmark har använts för dimensionering. I tabell 1 presenteras dimensionerande flöden för befintlig markanvändning och förväntade flöden efter exploatering. Beräkningar framgår i bilaga 3. Yta, ha Flöde innan exploatering, l/s Planområde 1, Flöden efter exploatering, l/s Tabell 1: Sammanställning av dimensionerande flöden för planområdet innan och efter exploatering. Flödet efter exploatering beräknas således öka med cirka 20 l/s Beräkning av erforderligt behov av dagvattenutjämning Utgångspunkten för dagvattenfördröjning har varit att det vattnet som tillkommer utöver dagens avrinning ska fördröjas inom området. Dagvatten inne på tomtmark, från tak och hårdgjorda ytor, tas om hand inne på tomt. Dagvatten från gator avleds via nya vägdiken, och ansluts till befintligt dike i väster. 5 av 7

9 5. Förslag till framtida system 5.1 Förslag till vattenförsörjning Vattenförsörjningen av planområdet sker från befintligt kommunalt vattenledningssystem. Ny vattenledning av dimension 63 mm förläggs i planerad gatusträckning inom nytt exploateringsområdet, se bilaga Brandvatten Inga brandposter planeras inom planområdet. 5.2 Förslag till spillvattenavledning Avledning av spillvatten från planområdet sker med självfall till befintligt kommunalt ledningssystem. Ny spillvattenledning av ytterdimension 200 mm samförläggs med ny vattenledning i planerad gatusträckning inom planområdet, se bilaga Förslag till dagvattenhantering En exploatering av området innebär en ökad dagvattenavrinning. Hänsyn till ökade nederbördsmängder bör tas och eventuell risk för översvämning bör belysas. Det nya området bör därför planeras så att dagvattenavrinningen reduceras och visst omhändertagande av vatten inom området bör planeras. Fördröjning av det ökade dagvattenflödet bör göras. Dagvattenavledningen inom området föreslås utföras med ekologisk dagvattenhantering. Med detta menas i första hand: Bibehållande av vattnet i marken och i närområdet, så att den lokala hydrologin förändras så lite som möjligt och att en fördröjning av avrinningen i området uppstår. I princip innebär detta att man strävar efter att bibehålla den naturliga avrinningen från området genom att utjämna och fördröja den ökade avrinningen som uppstår i samband med exploateringen inom området. Att om möjligt utnyttja den naturliga reningsförmågan hos vegetation för att erhålla ett renare dagvatten. Olika typer av öppen avledning av dagvatten i form av diken, dammar bör utnyttjas i första hand Tomtmark Dagvattenhantering ska ske inne på tomt med stuprörsutkastare och/eller stenkista. Dagvatten från takytor inom område kan via stuprörsutkastare ledas till ytor med infiltrationsmöjligheter, till exempel en gräsmatta som lutar från huset. För att inte riskera fuktskador på huskonstruktionen bör vatten ledas bort från husets yttervägg via särskilda ränndalsplattor av betong (bild 4). 6 av 7

10 Bild 4: Exempel på stuprörsutkastare för avledning av takvatten till infiltration på gräsmatta. Foto: Mathias de Maré. Stenkista består av makadam som omsluts av fiberduk eller filtergrus. Porositeten för makadam eller singel är ca 35%. Innan vattnet leds till stenkistan ska det gå via en brunn med sandfång och vattenlås för att få bort löv och grus som försämrar livslängden på stenkistan. Stenkista ska placeras ovan grundvattenytan och ska förses med bräddavlopp till dike. Stenkistor kan också vara av kassett modell (bild 5). Bild 5: Exempel på stenkista som kassett Gata Avvattning av gator görs genom ensidigt fall på gatan mot ett öppet dike eller ett makadamdike. Diket leds mot befintligt dike enligt förslag på bilaga Dike Befintliga diken ska bevaras och eventuellt rensas för att säkerställa befintlig funktion. Öppna diken fungerar både som fördröjning, och naturlig rening av dagvatten från gator och vägar samtidigt som hastigheten på vattnet reduceras. 7 av 7
