1 Datum Datum Ansvarig Dagvattenutredning Detaljplan för del av fastigheten Hageby 4:2 söder om Dragaregatan inom Hageby i Norrköpings kommun

2 Detaljplan för del av fastigheten Hageby 4: (15) Innehållsförteckning 1 SAMMANFATTNING INLEDNING Bakgrund och syfte Uppdrag FÖRUTSÄTTNINGAR Styrande dokument Underlag och källor Koordinat och höjdsystem Dimensioneringsförutsättningar BEFINTLIGA FÖRHÅLLANDEN Beskrivning av området Topografi och markslag Natur- och kulturintressen Geologi, geoteknik och hydrologi Recipienter och miljökvalitetsnormer Befintlig dagvattenhantering Markavvattningsföretag Noteringar vid platsbesök PLANOMRÅDETS FÖRESLAGNA UTFORMNING FÖRESLAGEN DAGVATTENHANTERING Underlag för utformning av åtgärder Flöden Reningsbehov skydd av recipienter Klimatförändringar Utformning av lösningar Åtgärder inom kvartersmark Åtgärder på allmän anläggning ÅTGÄRDER UTIFRÅN FÖRESLAGNA LÖSNINGAR Placering och höjdsättning av bebyggelse, vägar etc

3 Detaljplan för del av fastigheten Hageby 4: (15) 1 Sammanfattning Vid enligt den i planen föreslagna markanvändningen kommer flödet från området att öka med ca 13 l/s vid ett 20-årsregn. Avledning av området bör ske till dagvattennätet i nordlig riktning. Rekommenderat är att vissa fördröjande åtgärder genomförs inom kvartersmark för att inte öka belastningen på VA-anläggningen vid mindre regn. Åtgärder som krävs för att hantera större regn bör analyseras för ett större område än aktuellt detaljplaneområde. Om halterna av förorenande ämnen i dagvattnet på grund av ökad trafik inom området anses vara så omfattandet att rening krävs bör förutsättningarna att utnyttja delar av gräsytan i anslutning till parkeringen undersökas. Markhöjderna visar att detta skulle vara möjligt. Inom området finns två markavvattningsföretag vilka eventuellt behöver hanteras inom detaljplanearbetet. 2 Inledning 2.1 Bakgrund och syfte Under början av 2017 påbörjades arbetet med att ta fram en detaljplan för att möjliggöra byggnation av förskola inom del av fastigheten Hageby 4:2. Initialt bestämdes att en dagvattenutredning skulle genomföras för att utreda hur detaljplanen påverkar flödet av dagvatten från området och om några åtgärder behöver vidtas för en säker avvattning. 2.2 Uppdrag Undersöka hur dagvattensituationen i området påverkas av förändringarna som detaljplanen medger. Följande ska utredas: Beräkning av flöden före och efter förändrad markanvändning samt undersöka möjligheterna att avleda detta. Översiktliga dagvattenlösningar med fokus på att ta fram lämpliga ytor som eventuellt behöver avsättas för detta syfte. Utreda möjligheterna att säkra avledningen av stora och extrema regn från området. Bedömning av eventuellt reningsbehov. Kartlägga eventuellt behov av ytterligare utredningar. 3 Förutsättningar 3.1 Styrande dokument Ansvarsfördelning för dagvatten i Norrköpings kommun Riktlinjer Dagvattenhantering i Norrköpings kommun Avledning av dag-, drän och spillvatten P110, Svenskt Vatten Underlag och källor Utkast till plankarta för Detaljplan för del av fastigheten Hageby 4:2 söder om Dragaregatan inom Hageby, Erhållen

4 Detaljplan för del av fastigheten Hageby 4: (15) SGU:s kartvisare, Genomsläpplighet och jordartskarta Digitala kartan, Norrköpings Kommun. Baskarta, översiktlig översvämnings- och skyfallskartering Vatteninformationssystem Sverige (VISS), Platsbesök samt Laserscannad höjddata (QGIS) Koordinat och höjdsystem Gällande koordinatsystem för uppdraget är SWEREF och höjdsystem RH Dimensioneringsförutsättningar Följande dimensioneringsförutsättningar ska användas i dagvattenutredningen. Dimensionering kvartersmark- för mindre Rekommenderat är att utflöde på 54 l/s vid regn. 10-årsregn inte bör överstigas. Dimensionering dagvattenanläggning- för Ingen dämningsrisk från recipient. stora regn: 20-årsregn Dimensionering kontrollerad Återkomsttid: 100-årsregn översvämning för extrema regn. Dimensionerande flöde Ange metod för uträkning: Rationella metoden Klimatkompensering Klimatfaktor: Minst 1.25 för nederbörd med kortare varaktighet än en timme. För regn med längre varaktighet, upp till ett dygn, minst 1,2. (P110) Dränvatten- ska beskrivas för både Källare bör undvikas i DP. byggnader och vägar Anslutningsflöde anslutningspunkt Maxflöde till anslutningspunkt: 68 l/s beräknat befintligt flöde Instängda områden Området är mycket flackt men ett mindre instängt område finns. Områdets höjdsättning kommer förändras i och med att förskolan anläggs. 4 Befintliga förhållanden 4.1 Beskrivning av området Planområdet är beläget i Hageby i södra Norrköping, ca 3 km från centrum. Hageby utgörs främst av bostäder, både småhus och flerbostadshus.

5 Detaljplan för del av fastigheten Hageby 4: (15) Figur 1: Detaljplanerområdet i Hageby. I dagsläget används området för spontanidrott. Inga byggnader eller verksamheter finns inom planområdet som främst omges av gräsytor och därefter småhus. Ca 170 m väster om området finns Vrinneviskogen som utgörs av sluttande naturmark. Figur 2: Utkast till plangränser..

6 Detaljplan för del av fastigheten Hageby 4: (15) 4.2 Topografi och markslag Planområdet är till ytan ca 0,7 hektar och består till stor del av en öppna gräsytor samt en asfalterad yta med bland annat en tennisbana. En asfalterad gång- och cykelväg går genom den östra delen och längs den norra gränsen mot Dragaregatan finns en grusad parkering samt en trädrad. I väster går detaljplanens gräns längs en gång- och cykelväg och i övrigt omges den av gräsytor. Markytan är plan och höjdskillnaderna inom planområdet är mycket små, från ca +21,5 till +22. Figur 3: Planområdets befintliga höjder. 4.3 Natur- och kulturintressen Inga riksintressen eller Natura 2000-områden finns på platsen. Vrinneviskogens naturreservat ligger i anslutning till platsen men bedöms inte påverkas av dagvattenhanteringen i planen.

7 Detaljplan för del av fastigheten Hageby 4: (15) 4.4 Geologi, geoteknik och hydrologi Utdrag från SGUs jordartskarta visar att hela området består av lera. Genomsläppligheten i hela området bedöms som låg och möjligheterna för infiltration är begränsade. Djup till berg är okänt men inget berg i dagen finns på platsen. Eftersom infiltrationen är begränsad i hela området är höjdsättning vid nybyggnation viktig. I vilken utsträckning grundvattennivåerna kan komma att påverkas av planen hanteras inte i denna utredning. Figur 4: Utdrag fråns SGUs jordartskarta. 4.5 Recipienter och miljökvalitetsnormer Recipient är Ljura bäck vilken dagvattnet via ledningsnätet genom Hageby når sydost om korsningen Söderleden/Söderköpingsvägen (E22). Ljura bäck uppnår ej god kemisk status och den ekologiska statusen klassas som måttlig. Miljökvalitetsnormerna säger att recipienten ska uppnå god ekologisk status till 2027 samt god kemisk ytvattenstatus med vissa undantag.

8 Detaljplan för del av fastigheten Hageby 4: (15) 4.6 Befintlig dagvattenhantering Från gräsytan väster om planområdet samt delar av den sluttande naturmarken når sannolikt yligt rinnande dagvatten som inte infiltreras planområdet. Höjderna visar dock att cykelvägen i viss mån fungerar som en barriär vilken leder vatten mot Dragaregatan. I gräsytan öster om planområdet finns en lågpunkt där vatten kan bli stående vid större regn (Figur 5). Att denna yta översvämmas får anses positivt då det inte finns någon bebyggelse i direkt anslutning. Även inom planområdet finns en lågpunkt där vattennivåer upp till ca 0,3 m karterats. Höjdsättningen inom delar av planområdet kommer i och med att förskolan anläggs ändras. Figur 5: Ytlig avrinning kring planområdet Området som planläggs ingår idag i verksamhetsområde för dagvatten gata. Kringliggande fastigheter med småhus ingår i dagvatten total. Idag sker avvattning från området via dagvattenledning i områdets nordöstra del. Ytlig avrinning från den asfalterade ytan samt delar av kringliggande gräsytor inom planområdet når ledningen (Figur 6). Dagvattenledningen som ansluter till tennisbanan har en kapacitet på ca 100 l/s. Kritiskt kan antas vara ledningssträckan i Bäraregatan där flödet beräknats till 57 l/s på en sträcka som är ca 80 meter lång.

9 Detaljplan för del av fastigheten Hageby 4: (15) Figur 6: Lågpunkter som blir översvämmade vid större regn. Under sommaren 2011 föll ett större regn över Norrköping med ett stort antal källaröversvämningar som följd. I området kring den aktuella detaljplanen drabbades ett flertal hus i sydöst medan övriga kringliggande byggnader inte drabbades (Figur 7). Det är inte känt om övriga hus är byggda med källare.

10 Detaljplan för del av fastigheten Hageby 4: (15) Figur 7: Källaröversvämningar vid det stora regnet under sommaren Markavvattningsföretag Två markavvattningsföretag finns i området enligt Länsstyrelsens WebbGIS. Dessa har objekt-id R_1031 respektive B_335. Hanteringen av dessa behöver eventuellt utredas inom ramarna för detaljplanearbetet. 4.8 Noteringar vid platsbesök Delar av Vrinneviskogen avvattnas i dagsläget till dagvattennätet vilket påverkar flödet i de ledningar där planområdet föreslås avledas. Detta får hanteras separat utanför ramarna för detaljplanearbetet. 5 Planområdets föreslagna utformning Planområdet är ca 6800 m 2. Inom detaljplanen tillåts uppförande av förskola med tillåten byggnadsarea (markavtryck) på 1300 m 2. Övriga delar kommer bestå av gård till förskolan samt lokalgata för angöring. Befintlig grusparkering kommer även fortsättningsvis användas som parkering men kan komma att asfalteras. Några av de befintliga träd som finns inom

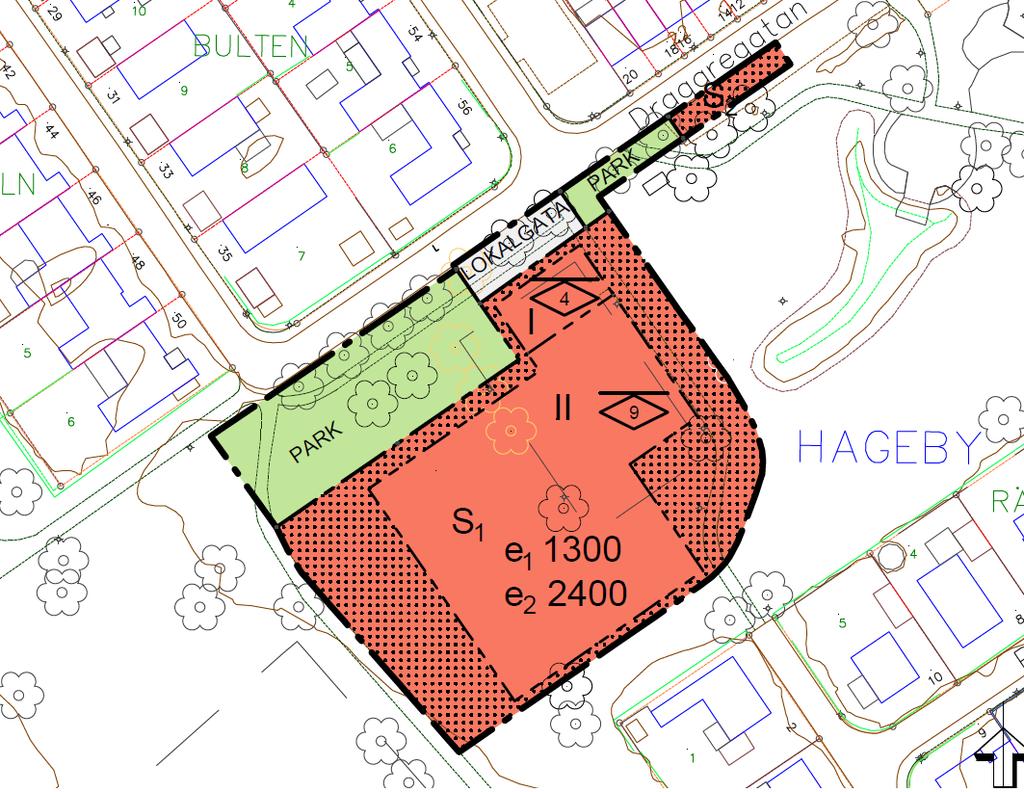

11 Detaljplan för del av fastigheten Hageby 4: (15) planområdet kommer försvinna i och med byggnation av förskolan men kommer i den utsträckning det är möjligt att ersättas. Utformningen av befintliga gång- och cykelvägar kommer inte förändras. Figur 8: Utkast till plankarta erhållen Föreslagen dagvattenhantering 6.1 Underlag för utformning av åtgärder Flöden Flöden har beräknats med rationella metoden för planområdet före och efter förändrad markanvändning. Flöden från området har beräknats för 20 och 100-årsregn med klimatfaktor 1,25. Följande avrinningskoefficienter har använts:

12 Detaljplan för del av fastigheten Hageby 4: (15) Tabell 1:Avrinningskoefficienter. Ytslag Tak 0,9 Asfalt, betong, berg i dagen i stark lutning 0,8 Grusplan och grusad gång, obebyggd kvartersmark 0,2 Odlad mark, gräsyta, ängsmark, flack tätbevuxen skogsmark m.m. 0,1 Beräknade flöden från planområdet vid ett 20-årsregn före förändrad markanvändning presenteras i tabell 2: Tabell 2: Beräknade flöden vid ett 20-årsregn med nuvarande markanvändning. Markanvändning Idag Tennisbana ,120 0, , GC-vägar(inom planområdet) 505 0,0505 0, , Parkering 125 0,0125 0,2 25 0,003 1 Park ,497 0, , Totalt , , Beräknade flöden från planområdet vid ett 20-årsregn efter enligt planen förändrad markanvändning presenteras i tabell 3: Tabell 3: Beräknade flöden vid ett 20-årsregn vid förändrad markanvändning. Avrinningskoefficient Flöde Area Avrinningskoefficient Reducerad area delområde m 2 ha m 2 ha l/s Markanvändning framtid Flöde Area Avrinningskoefficient Reducerad area delområde m 2 ha m 2 ha l/s Förskola (Byggrätt) ,130 0, , GC-vägar(inom planområdet) 455 0,0455 0, , Parkering 125 0,0125 0, ,010 3 Park och förskolegård ,472 0, , Lokalgata 200 0,02 0, ,016 6 Totalt , , Vid ett 20-årsregn ökar alltså flödet från området med ca 13 l/s vid föreslagen markanvändning. Ökningen beror i första hand på anläggningen av förskolebyggnaden men även på asfaltering av parkeringen och lokalgata. Att skillnaden jämfört med dagens avrinning inte blir större beror på att delar av området redan idag är hårdgjort. Beräknade flöden från planområdet vid ett 100-årsregn före förändrad markanvändning presenteras i tabell 2:

13 Detaljplan för del av fastigheten Hageby 4: (15) Tabell 4: Beräknade flöden vid ett 100-årsregn med nuvarande markanvändning. Markanvändning Idag Tennisbana ,120 0, , GC-vägar(inom planområdet) 505 0,0505 0, , Parkering 125 0,0125 0,2 25 0,003 2 Park ,497 0, , Totalt , , Beräknade flöden från planområdet vid ett 100-årsregn efter enligt planen förändrad markanvändning presenteras i tabell 3: Tabell 5: Beräknade flöden vid ett 100-årsregn vid förändrad markanvändning. Flöde Area Avrinningskoefficient Reducerad area delområde m 2 ha m 2 ha l/s Markanvändning framtid Flöde Area Avrinningskoefficient Reducerad area delområde m 2 ha m 2 ha l/s Förskola (Byggrätt) ,130 0, , GC-vägar(inom planområdet) 455 0,0455 0, , Parkering 125 0,0125 0, ,010 6 Park och förskolegård ,472 0, , Lokalgata 200 0, , Totalt , , Vid ett 100-årsregn kommer flödet från området öka med ca 20 l/s vid ändrad markanvändning. Med tanke på hur kringliggande mark sluttar är det troligt att vatten rinner mot planområdet från naturmarken väster om området vid ett så stort regn varför höjdsättning av mark och tillkommande byggnader är viktig Reningsbehov skydd av recipienter Bedömningen är att den förändrade markanvändningen vad gäller förskolebyggnad och gård inte kommer medföra höjda halter av föroreningar i en sådan utsträckning att det är motiverat med rening av dagvattnet. Vid anläggning av förskola kan antas att belastningen från parkeringen kommer att öka Klimatförändringar Området ligger på ca +22 meter och påverkas inte av höjda havsnivåer. 6.2 Utformning av lösningar Åtgärder inom kvartersmark Då avledningen från fastigheten kommer att öka i och med exploateringen så är rekommendationen att utföra åtgärder inom kvartersmarken för att inte öka belastningen nedströms området. Rekommendationen är att fördröjning anläggs så att flödet ut från

14 Detaljplan för del av fastigheten Hageby 4: (15) planområdet är oförändrat vid ett 10-årsregn och då inte överstiger 54 l/s. Detta bör kunna uppnås med enklare fördröjningsåtgärder som till exempel gröna tak men ska ses som en minimirekommendation och ytterligare åtgärder anses positivt. Exploatören kan minimera behovet av fördröjningen genom att i den mån det är möjligt nyttja genomsläppliga material Åtgärder på allmän anläggning För att den allmänna VA-anläggningen säkert ska klara att avleda ett 20-årsdregn krävs åtgärder på ledningsnätet eller fördröjande åtgärder inom närområdet. För att på ett effektivt sätt uppnå ökad säkerhet bör ett större område än det aktuella detaljplaneområdet analyseras. Åtgärder bör främst göras i problemdrabbade områden och det är därför inte säkert att åtgärder på den allmänna anläggningen genomförs i samband men aktuell exploatering. Med tanke på att byggnader sydöst om planområdet tidigare drabbats av ett flertal källaröversvämningar bör dagvattnet även i fortsättningen ledas i nordvästlig riktning där befintlig dagvattenledning ansluter idag. Detta område drabbades inte av någon källaröversvämning Om ökningen av trafik anses vara så omfattande att rening krävs kan gräsytan i anslutning till parkeringen utnyttjas. Idag lutar parkeringen mot gatan men i samband med asfaltering kan vattnet istället ledas till ett mindre dike som i sin tur går mot dagvattenledningen. Figur 9: För att rena dagvatten kan avrinning ske via dike längs parkeringen.

15 Detaljplan för del av fastigheten Hageby 4: (15) Markhöjderna längs parkeringen är sådana att ett dike med upp till 7 promilles fall skulle gå att anlägga. Figur 10. Dike längs parkeringen skulle kunna anläggas med fall. 7 Åtgärder utifrån föreslagna lösningar 7.1 Placering och höjdsättning av bebyggelse, vägar etc. För att skydda förskolebyggnaden vid extrema regn är det viktigt hur marken och byggnader höjdsätts. Idag finns två lågpunkter inom eller i direkt anslutning till planen (se Figur 6), varav den ena finns där förskolan kan komma att placeras. Den andra är i parken nordost om planområdet. Risken för skador inom planområdet bedöms som små så länge källare inte byggs och höjder för entréer säkras.
