1 Källdal 4: Dagvattenutredning Bilaga till Detaljplan Uppdragsansvarig: Lars J. Björk Handläggare: Anna Löf ALP Markteknik AB

2 Innehållsförteckning 1.1 Inledning Bakgrund Uppdrag Förutsättningar Dagvattenhantering Nuvarande förhållanden i området Beräkningsförutsättningar och flödesberäkningar Beräkningsförutsättningar Grundvärden för flödesberäkningar Stigande Vatten 200-års regn Förslag till dagvattenhantering Övergripande Uppbyggnad 10-års regn Uppbyggnad 200-års regn Kvarstående frågor Markmodell Bilagor Beräkningar Källdal 4: Detaljplan Källdal 4:7 Plannr

3 Sammanfattning

4 1.1 Inledning 1.1 Bakgrund Uddevalla kommun ska bygga en ny skola, Källdalsskolan. Den ska ersätta nuvarande Herrestadsskolan. Den nya skolan ska även innehålla idrottshall, infotek och fritidsgård. Lokalerna ska även vara tillgängliga efter skoltid. Bild 1. Detaljplanen 1.2 Uppdrag ALP Markteknik AB har fått uppdraget att utreda dagvattnets påverkan inom planområdet samt även dess effekter på omgivande mark. Dagvattenutredningen ska ligga till grund för hur man utformar avvattningen av skolområdet samt förslag på fördröjningsåtgärder. Utredningen utförs på uppdrag av Uddevalla kommun. 4

5 2. Förutsättningar 2.1 Dagvattenhantering Dagvattenhanteringen syftar till att avleda dagvattnet under kontrollerade former och att inte ge påverkan på dagvattenhanteringen nedströms. Svenskt Vatten publicerar skrifter inom VA-sektorn, bland annat om dagvattenhanteringen (t ex P90 och P104), där kan man få råd om lösningar och aktuella frågeställningar men även beräknings-anvisningar finns med. Deras publikationer ligger till grund för beräkningar osv. i denna utredning. En av grundförutsättningarna vid framtagning av förslaget till dagvattenlösning har varit att fördröja det tillkommande dagvattnet lokalt. Dagvatten som genereras i nya områden bör i största möjliga mån tas om hand lokalt (LOD). Går inte det att genomföra bör dagvattnet fördröjas innan det avleds. I planområdet finns det goda möjligheter att anlägga magasin och på så sätt använda sig av LOD. Regnvatten ger höga momentana flöden, Planerat skoltomt har en stor andel hårdgjord yta (63%) som kommer belasta dagvattensystemet direkt vid nederbörd. Området har sedan tidigare kända problem med översvämningar och ligger lite instängt. Den mottagande recipienten är hårt belastad. I närområdet har man löst dagvatten hanteringen genom att pumpa dagvattnet till en konstruerad bäck som sedan leder ut till havet, detta för att avlasta Kärraån. Enligt plan- och bygglagen ska planläggning ske med hänsyn till bland annat klimatperspektiv. Länsstyrelsen har bland annat som ansvar att se till att aspekter kring hälsa, säkerhet samt risker för olyckor och andra översvämningsrelaterade frågor beaktas i den kommunala planeringen. 5

6 2.2 Nuvarande förhållanden i området Aktuellt område består idag av ett parkliknande område. Fotbollsplaner med gräs, basketplan, asfalterade parkeringar och naturmark. Dagvatten ledningar finns i området, de har små dimensioner och är troligen överbelastade. Från exploateringsområdet har följande flöden beräknats vid 10-års-regn i 10 minuter, avser nuläget: Naturmark: 112,1 l/s Detta medför att 112,1 l/s är nuvarande dimensionerade flöde från området. Nuvarande nederbörd tas dels om hand lokalt via infiltration inom området samt delvis i ledningar som finns anslutna i området Bild 1. Nuvarande Höjdsättning och dagvattenledningar. 6

7 2.3 Beräkningsförutsättningar och flödesberäkningar Flödesberäkningar har utförts i enlighet med anvisningar i Svenskt Vattens publikation P90. Formler och sammanhang enligt kapitel 4.2 Dagvattenflöden har tillämpats. Från P104 tabell 5.2 har vi tagit värdet 25% i klimatfaktor. Enligt P90 så är grundförutsättningarna en återkomsttid på 10 år. Maxflöde har beräknats vid varaktighet 10 min, som ger det högsta värdet enligt normerna. Det ger för Uddevalla ca 250 l/s Beräkningsförutsättningar Vi har jämfört det nuvarande teoretiska flödet som alstras inom området med det nya teoretiska flödet som blir i och med nybyggnationen. Ökningen som blir är det vi grundar beräkningarna på att fördröja. Det dagvatten som ska tas omhand i områdets dagvattenhantering är: Flöde från tak från skolan Flöde från skoltomten Flöde från parkeringsyta Grundvärden för flödesberäkningar Från exploateringsområdet har följande flöden vid 10-års regn med 10 minuters intensitet beräknats, avser läget efter full utbyggnad: Parkeringsyta: Skoltak: Skoltomten: 128,4 l/s 199,1 l/s 74,2 l/s Detta medför ca 401,7 l/s som är dimensionerade flöde från området. Det kan vi jämföra med dagens flöde på 112,1 l/s. Detta ger att ett 10-årsregn alstrar ca 175m 3 mer än dagens förhållande under 10 min vilket ska fördröjas. Beräkningar för planområdets flöden framgår av bilaga Beräkning enligt Svenskt Vattens publikation P90 sker med de olika ytornas belastningspåverkan (avrinningskoefficient) på dagvattensystemet Extrem nederbörd Då skolan har en samhällsviktig funktion så medför det att dimensioneringskraven ökar. Generellt använder man sig av 10 års regn i 10 minuter. Men i detta fall behövs en mer exakt beräkning med hjälp av en Markmodell i MIKE21 1. Modellen kommer att beräkna och analysera ett 100-års regn. Beroende på utfallet där så kan man antingen välja att beräkna och analysera ett 50-års regn eller ett 200-års regn. Efter det sammanvägs återkomsttidens sannolikhet i kombination med hur skolbyggnaden påverkas av nederbörden. Därefter väljs vilken nederbörd som är dimensioneringsgrundande. Oavsett vilken återkomsttid nederbörden har behövs åtgärder inom området. Enda skillnaden är att volymerna på fördröjningsåtgärderna kommer att variera. Under Juni 2015 kommer DHI leverera Markmodeller med data över området. Vi inväntar DHI s Markmodell över aktuellt planområde. Av den kommer vi kunna avläsa vilken golvnivå över gatan som krävs för att klara av en översvämning. Samt vilken zon planområdet beräknas ligga i och då ser vi vilket flöde vi ska hantera inom området. 1 DHI s beräkningsprogram för urbana områden. 7

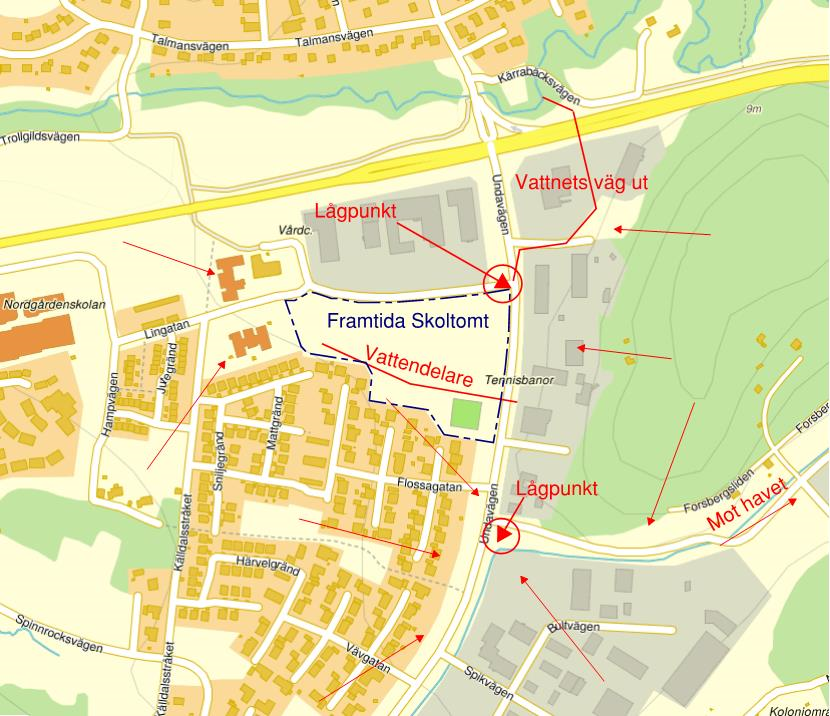

8 3. Förslag till dagvattenhantering 3.1 Övergripande Dagvattnet bör inte belasta det befintliga ledningssystemet. Det finns goda möjligheter att fördröja det lokalt med ex dagvattenkassetter under mark, gröna djupa tak, genomsläppliga ytor och växtlighet. Efter fördröjning kan överskottsvattnet avledas mot Kärraån alternativt pumpas till diket i öster som redan idag tar emot pumpat dagvatten från området. En sådan lösning kan ha positiva effekter för hela området då Kärraån är hårt belastad. Både fördröjningsmagasin och pumpning innebär både investerings- samt löpande kostnader. Fördröjningsmagasin innebär en större investeringskostnad medans pumpning istället innebär högre driftskostnader. Eftersom området delvis är instängt och har kända problem med översvämningar bör skolans golvnivå anläggas minst 0,6 m över omgivande gatunivå (förslag FG+9,6) för att klara av stora flöden. Då golvhöjden ligger högre än omgivande områden kommer dagvattnet strömma längs med låglänta delar av terrängen (gator) ned mot den lägre belägna skoltomtens nordöstra hörn, där dagvattnet kommer att dämma ca 1-2 dm innan det strömmar över Undavägen och vidare åt nordost över väg 44 och vidare mot rescipienten Kärraån. I samband med byggnationen bör också övervägas att i samråd med Västvatten se över möjligheten att fördröja dagvatten från omgivande terräng inom skolområdet då möjligheten och ytorna för större fördröjningsmagasin finns inom den blivande skoltomten. Figur 2. 8

9 3.2 Uppbyggnad 10-års regn På t ex parkeringsplatsen i norra delen av tomten kan fördröjningsmagasin anläggas under asfaltytan. Det ska kunna fördröja ca 241m 3 vid 10-års regn och 624m 3 vid 200-års regn. Magasinen kan med fördel fördelas runt skolbyggnaden under p-plats-ytor, under skolgård eller under grönytor, det ger större möjlighet till infiltration vilket också är gynnsamt för grundvattennivån. Dagvatten som alstras inom tomten bör också om möjligt få rinna över gräsytor (översilningsytor) innan det leds ned i magasinen. Denna översilning medför att partiklar och föroreningar hindras och binds upp i vegetationsytorna 3.3 Uppbyggnad 200-års regn Markmodellen ligger till grund för åtgärder. Vi inväntar den. Troligen större magasin och eventuellt i kombination med pumpning. 4. Kvarstående frågor 4.1 Markmodell I samråd med Västvatten har en kontakt tagits med DHI. De ska under v. 21 återkomma med tidsplan och kostnad till ALP. 5. Bilagor Beräkningar Källdal 4: Detaljplan Källdal 4:7 Plannr 579 9
