1 RAPPORT DAGVATTENUTREDNING SLUTRAPPORT

2 UPPDRAG , Dagvattenutredning Förrådet 1 Hässleholm Titel på rapport: Dagvattenutredning Status: Slutrapport Datum: MEDVERKANDE Beställare: Kontaktperson: Byggingenjörsbyrån i Gnosjö Peter Englund Konsult: Uppdragsansvarig: Kvalitetsgranskare: Tyréns AB Ann-Christin Sundahl Erik Sjöstrand Tyréns AB Malmö Besök: Isbergs gata 15 Tel: Säte: Stockholm Org.nr:

3 INNEHÅLLSFÖRTECKNING 1 INLEDNING FÖRUTSÄTTNINGAR & KRAV OMRÅDESBESKRIVNING VA-FÖRSÖRJNING IDAG KRAV FÖR ANSLUTNING AV DAGVATTEN BERÄKNINGSFÖRUTSÄTTNINGAR PLANOMRÅDET DAGVATTENUTJÄMNING DAGVATTENFLÖDE FRÅN OMRÅDET IDAG UTJÄMNINGSVOLYM FÖR PLANERAD SITUATIONSPLAN PRINCIPLÖSNING FÖR DAGVATTENHANTERINGEN DAGVATTENKVALITET ÖVERSVÄMNINGSRISK (11)

4 1 INLEDNING I samband med framtagande av detaljplan för Förrådet 1 i Hässleholm har Tyréns fått i uppdrag att ta fram en dagvattenutredning för området. Syftet med dagvattenutredningen har varit att ta fram förutsättningar och krav för dagvattenhanteringen samt att föreslå en hållbar dagvattenlösning. 1 FÖRUTSÄTTNINGAR & KRAV 1.1 OMRÅDESBESKRIVNING Aktuellt område ligger i nordöstra Hässleholm och är idag planlagt för småindustri. Hässleholms kommuns Tekniska avdelning använder idag lokalerna för kontor och materialupplag. Planförslaget innebär att tidigare exploaterad mark får ny användning som utgörs av handelsändamål och kontorsändamål. Inom prickad mark (byggnad får inte uppföras) får skyltar och två tekniska anläggningar för eldistribution anläggas. Planområdets geografiska omfattning redovisas i figur 1. Figur 1. Planområdet. Planområdet är 5,2 ha stort. Det avgränsas i norr av Stobyvägen och i väster av Norra Kringelvägen. Området lutar mot cirkulationsplatsen i nordväst. De lägsta delarna i området ligger på + 44 meter och som högst ligger marken på + 50 meter. 4(11)

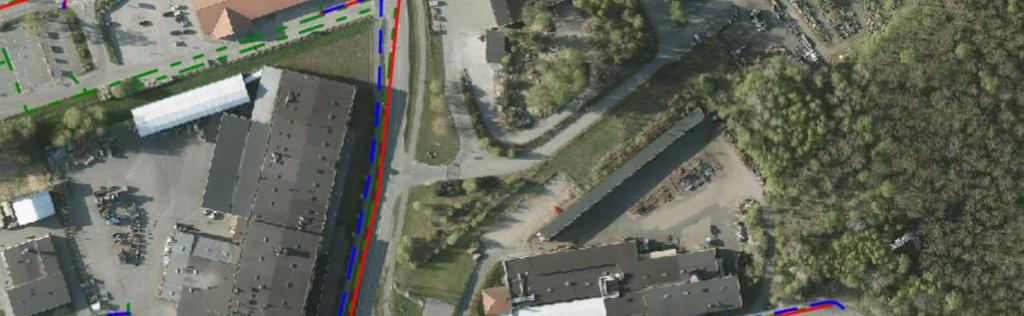

5 1.2 VA-FÖRSÖRJNING IDAG I figur 2 redovisas befintliga VA-ledningar inom området och i anslutning till området. Figur 2. Befintliga VA-ledningar. Det är Hässleholms Vatten AB som är huvudman för de allmänna VA-ledningarna. VA-ledningar inom planområdet kommer troligen att läggas om för att anpassas till ny bebyggelse. 1.3 KRAV FÖR ANSLUTNING AV DAGVATTEN Enligt uppgifter från Hässleholms Vatten gäller att: Anslutning av dagvatten ska göras i samma läge som idag dvs vid cirkulationsplatsen. Dagvattenbelastningen från området får inte öka jämfört med idag. 1.4 BERÄKNINGSFÖRUTSÄTTNINGAR Vid beräkningar av intensitet för regn med olika varaktighet har Dahlströms formel (2010) använts. (Se P104 Svenskt Vatten ekvation 1-5). Avrinningskoefficienter för ytorna har tagits ur VAV P110. Följande avrinningskoefficienter har använts: Vägar och p-platser (asfalt) 0,8 Grusade ytor 0,4 Tak 0,9 Grönytor 0,1 För att beräkna dagvattenbelastning från området idag har areor beräknats utifrån flygfoto och dagvattenflöde har beräknats för 10-års regn utan klimatfaktor. Översiktliga beräkningar av vilka utjämningsvolymer som krävs för planområdet har genomförts. Beräkningarna har genomförts för regn med statistisk återkomsttid 10 år och maximal varaktighet 24 timmar. Klimatfaktor 1,25 har använts. Alla beräkningar är baserade på den situationsplan som redovisas i figur 3. Om andel ytor av olika slag ändras eller om ytorna flyttas så kommer beräkningsresultaten att ändras. Likaså är detta en utredning i tidigt skede och ska inte tas för en detaljprojektering. 5(11)

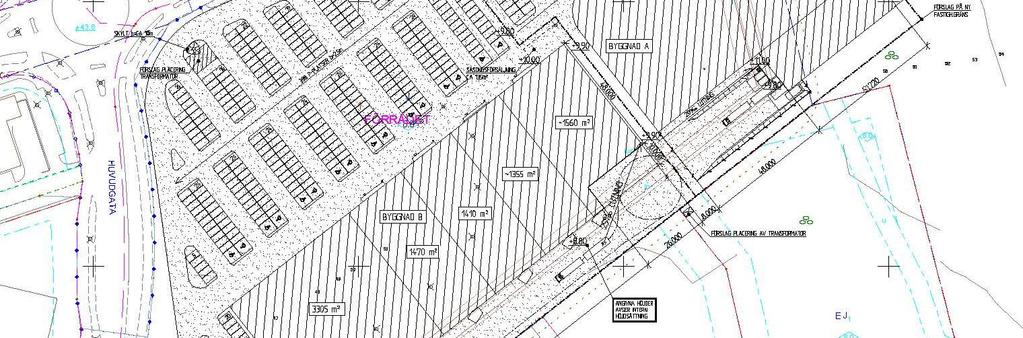

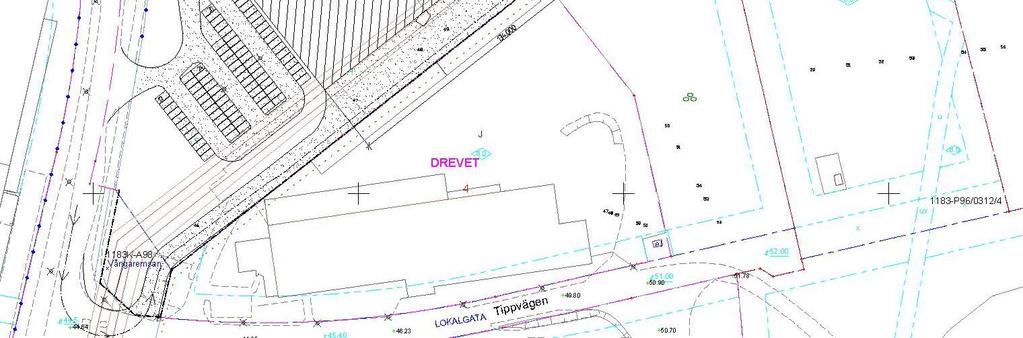

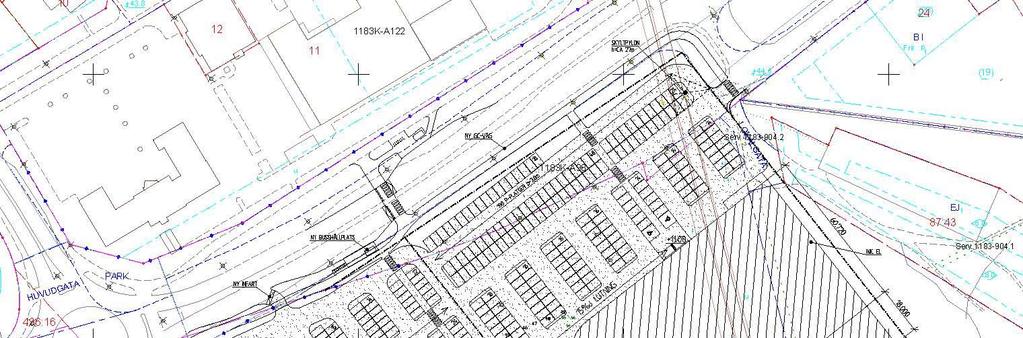

6 2 PLANOMRÅDET I figur 3 visas det förslag på situationsplan som legat till grund för dagvattenutredningen. Ut mot Stobyvägen och Norra Kringelvägen planeras parkeringsplatser. Längst bak på tomten ligger två stora byggnader. I beräkningarna som genomförts har utgångspunkt varit att ytan kommer anläggas med byggnader (takytor) och asfaltytor. Figur 3. Förslag på situationsplan. 6(11)

7 3 DAGVATTENUTJÄMNING 3.1 DAGVATTENFLÖDE FRÅN OMRÅDET IDAG Beräkningar har genomfört av dagvattenbelastning från området idag. Utifrån flygfoto har en areafördelning på olika typer av ytor beräknats och redovisas i tabell 1. Tabell 1. Areafördelning på olika typer av ytor (dagens förhållanden). Tak m 2 Asfalt m 2 Grus m 2 Grönytor m 2 Utifrån denna fördelning har sedan maximalt dagvattenflöde beräknats till 630 l/s vid ett dimensionerande 10-års regn med 10 minuters varaktighet. Det finns en befintlig dagvattenledning genom området som ansluter till kommunens dagvattenledning i cirkulationsplatsen. Ett alternativ är att försöka använda den ledningen för att slippa gräva i cirkulationsplatsen. Det är en 300 mm ledning och uppskattad kapacitet i ledningen är 200 l/s. Beräkningar har därför genomförts för att utjämna flödet dels till 630 l/s och dels till 200 l/s. 3.2 UTJÄMNINGSVOLYM FÖR PLANERAD SITUATIONSPLAN Beräkningar har genomförts av vilka utjämningsvolymer som behövs för att kunna utjämna ett regn med statistisk återkomsttid 10 år. Vid dessa beräkningar har en klimatfaktor lagts på regnet. Beräkningarna utgår från att maximalt tillåtet utsläpp till det kommunala dagvattensystemet är 630 l/s respektive 200 l/s. För att dimensionera ett magasin genomförs avrinningsberäkningar för regn med olika varaktighet och det regn som ger störst volym blir dimensionerande. I tabell 2 redovisas de ytor som legat till grund för beräkningen och i tabell 3 visas beräknad utjämningsvolym för att kunna ta hand om dagvatten från hela planområdet vid 10-års regn. Tabell 2. Areafördelning på olika typer av ytor (framtida utbyggnad). Tak m 2 Asfalt m 2 Tabell 3. Utjämningsvolym för att utjämna flödet till 630 l/s respektive 200 l/s. Max utsläpp Dimensionerande varaktighet regn Volym m l/s 10 minuter l/s 30 minuter PRINCIPLÖSNING FÖR DAGVATTENHANTERINGEN Det som redovisas här är en möjlig lösning för områdets dagvattenhantering. Men det finns givetvis flera möjliga lösningar och vilken som är bäst beror på hur man vill utforma och höjdsätta området. En förutsättning som varit gällande vid framtagandet av denna lösning är att det skulle vara underjordisk utjämning. 7(11)

8 Planområdet ligger inom verksamhetsområde för dagvatten och det finns dagvattenanslutning vid cirkulationsplatsen i nordväst. Eftersom planområdet kommer att få en större hårdgöringsgrad med parkeringsplatser och stora takytor ska dagvatten utjämnas innan anslutning. Utifrån situationsplanen föreslås ett underjordiskt dagvattenmagasin. Det finns en befintlig dagvattenledning inom området som ansluter till den allmänna dagvattenledningen i cirkulationsplatsen. För att slippa gräva i cirkulationsplatsen är det bra att försöka använda den befintliga ledningen förutsatt att ledningskonditionen är bra. Ungefärlig anslutningsnivå till den befintliga ledningen är + 41,8 meter. Inför projekteringen bör den befintliga dagvattenledningen mätas in och konditionsbedömas. Magasinet behöver ha en utjämningsvolym som är 770 m 3 om befintlig dagvattenanslutning ska användas. Utjämningsmagasinet kompletteras med en oljeavskiljare. Magasinet placeras under parkeringsytan mot cirkulationsplatsen så att dagvatten kan avledas från så stor del av området som möjligt. Underkant utjämningsmagasin har satts till + 42,0 meter. Med tanke på att markytan ligger på + 44 meter är utjämningsmöjligheten begränsad i höjdled. Därför föreslås någon typ av dagvattenkasetter, se exempel i figur 4. Genom att anlägga ett lager kassetter blir höjden 60 cm. För att klara det höjdmässigt anläggs inkommande dagvattenledningar dämt. Höjdförhållandena innebär att ytan på husens baksida kommer att behöva pumpas. I figur 5 redovisas en principlösning för områdets dagvattenhantering. Dagvattenhanteringen är avhängigt av höjdsättningen av området. Därför måste det som redovisas här ses som en mycket grov princip som bygger på vissa antaganden. Förslag på placering av kassettmagasin redovisas. Den större ytan motsvarar 770 m 3. Gröna siffror anger nivå på vattengång och svarta siffror (my) anger minsta markhöjd för att dagvattenhanteringen ska fungera. Förutsättningar som varit gällande för principlösningen är: Avvattning till dagvattenledning Ledningens vattengång minst 1,4 meter under markytan Ledningslutning 6 (Det är möjligt att anlägga ledningar med mindre lutning, men i utredningsskede är det bra att ha lite marginal eftersom det är stor osäkerhet) Höjdförhållandena innebär att vissa svårigheter som att: Dränering av husen behöver troligen pumpas Marken på husens baksida kräver pumpning Takavvattning måste göras mot framsidan För att förbättra höjdförhållandena kan följande ändras: Dagvattenledningar kan läggas med mindre lutning. Men rekommendationen är att i så fall göra en förprojektering av området. Marken kan avvattnas via linjeavvattning 8(11)

9 Figur 4. Exempel på användning av dagvattenkassetter vid stora respektive små anläggningar. I figurerna visas kassetter från Wavin (Bilder: Wavin, 2014 och VVSForum, 2012). 9(11)

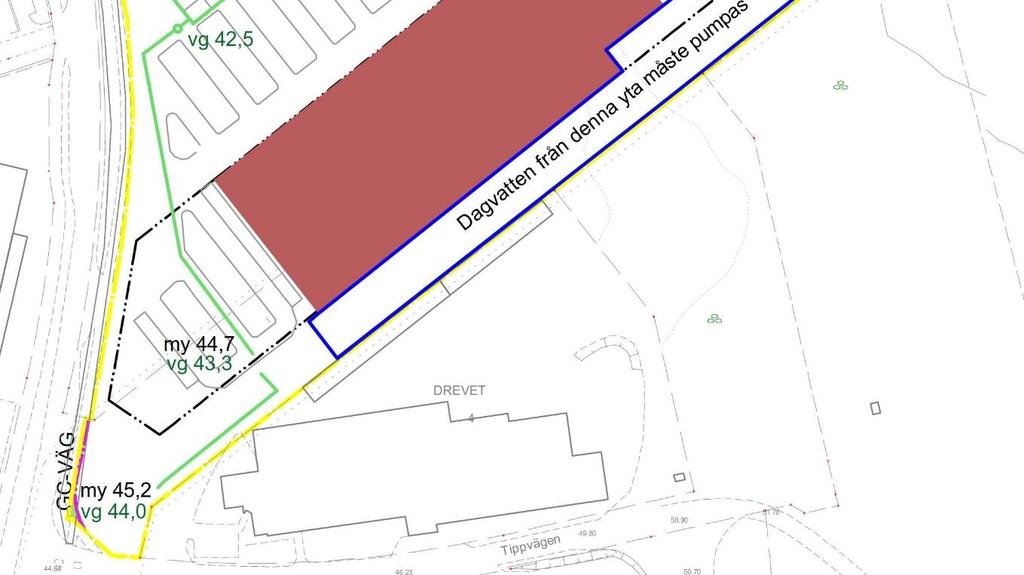

10 Figur 5. Föreslagen principlösning för områdets dagvattenhantering. Röd prick visar föreslagen anslutningspunkt till befintligt ledning. Om denna ledning ska användas för att ansluta området till kommunens ledning krävs den större utjämningsytan.. 10(11)

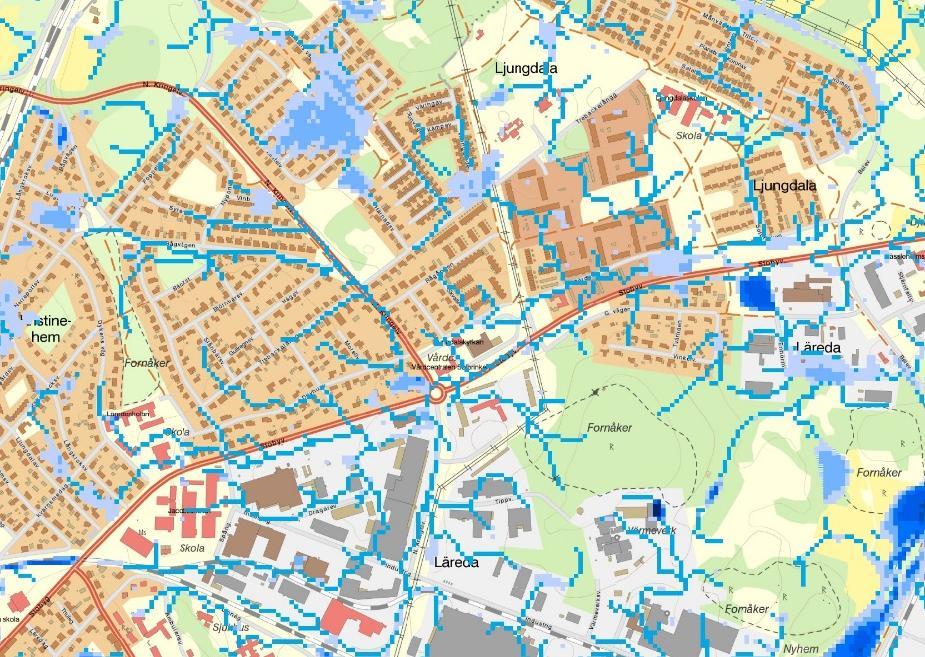

11 5 DAGVATTENKVALITET Vid en exploatering av planområdet finns risk för påverkan på dagvattenkvalitén. Eventuellt kommer biltrafiken att öka genom området och dessutom kommer fler bilar att finnas uppställda inom området. Den föreslagna lösningen innebär att dagvatten kommer att utjämnas och genomgå oljeavskiljaning innan utsläpp till kommunens dagvattenledning. Om dessa åtgärder genomförs bedöms risken för försämrad dagvattenkvalitet som liten. 6 ÖVERSVÄMNINGSRISK I figur 6 redovisas ett utdrag från Länsstyrelsens lågpunktskartering. De blåa linjerna visar var vatten riskerar att rinna ytledes vid extrema regn. I figuren visas även lågpunkter i terrängen där det kan finnas risk för översvämningar. Det finns ingen lågpunkt i aktuellt planområde. Däremot kan man se att det finns en ytlig vattenväg som leder mot cirkulationsplatsen i nordväst. Vid projekteringen av området är det viktigt att tänka på att samla upp det vatten som kan komma från sydöst så att det inte riskerar att rinna mot planerade byggnader och orsaka översvämningar. Figur 6. Utdrag från Länsstyrelsens lågpunktskartering. Röd stjärna visar läget för planområdet. Vid extrema regn kommer ledningar, diken och dammar att fyllas med vatten och därefter kommer vatten att rinna på markytan. För att inte riskera att byggnader översvämmas är det viktigt att höjdsätta så man får ytliga vattenvägar, lågstråk där vattnet rinner, som leder bort från byggnader och anläggningar som inte får skadas av översvämningar. Det aktuella planområdet lutar mot cirkulationsplatsen i nordväst och det är hit vatten kommer att leta sig vid extrema regn. Detta är viktigt att tänka på tex vid placeringen av transformatorstationen. 11(11)
