1 Uppdragsnr: (7) PM Karlskrona - Översiktlig dagvattenutredning Mölletorp Förutsättningar Karlskrona kommun planerar för ett nytt bostadsområde i Mölletorp och i samband med det har WSP fått i uppdrag att ge förslag på hur dagvatten kan hanteras i det aktuella området. Utbyggnadsområdet Utbyggnadsområdet som är beläget i nordöstra delen av Karlskrona består idag av åkeroch betesmark. I området planeras för flerbostadshus, radhus, villor, parhus och en förskola. Totalt är utbyggnadsområdet på ca 10 ha. Andelen kvartersmark som antingen är bebyggd eller hårdgjord planeras utgöra ca 30 % av den totala arealen. Figur 1: Planområdets läge (markerat med rött) Skyddsföreskrifter (och miljökvalitetsnormer) Lyckebyån är huvudvattentäkt för stora delar av Karlskrona kommun vilket innebär att inget dagvatten får ledas ut i ån uppströms vattenverket. Utbyggnadsområdet ligger även inom sekundärt skyddsområde för kommunens reservvattentäkt vid Avelsgärde. WSP Samhällsbyggnad Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

2 Uppdragsnr: (7) Enligt Svenskt Vattens publikation P105 (Hållbar dag- och dränvattenhantering) är föroreningshalterna låga i småhusområden inklusive lokalgator i ytterstaden och det föreligger därför inget behov av rening av dagvattnet från dessa områden. Befintliga dagvattenledningar Utbyggnadsområdet angränsar till befintliga bostadsområden där det finns allmänna dagvattensystem. Längs cykelbanan vid Spandelstorps allé går två parallella dagvattenledningar. Dessa tar olika vägar ner genom Lyckeby och sammanstrålar i ett gemensamt utloppsdike norr om Lyckå slottsruin. Dagvattnet från sydöstra delen av Hässlegården måste beaktas då det leds via ledningar ner till ett dike i det nu tilltänkta utbyggnadsområdet. UTBYGGNADS- OMRÅDE BEFINTLIGA DAGVATTEN- LEDNINGAR AVRINNINGS- OMRÅDE Figur 2: Dagvatten i utbyggnadsområdets närhet

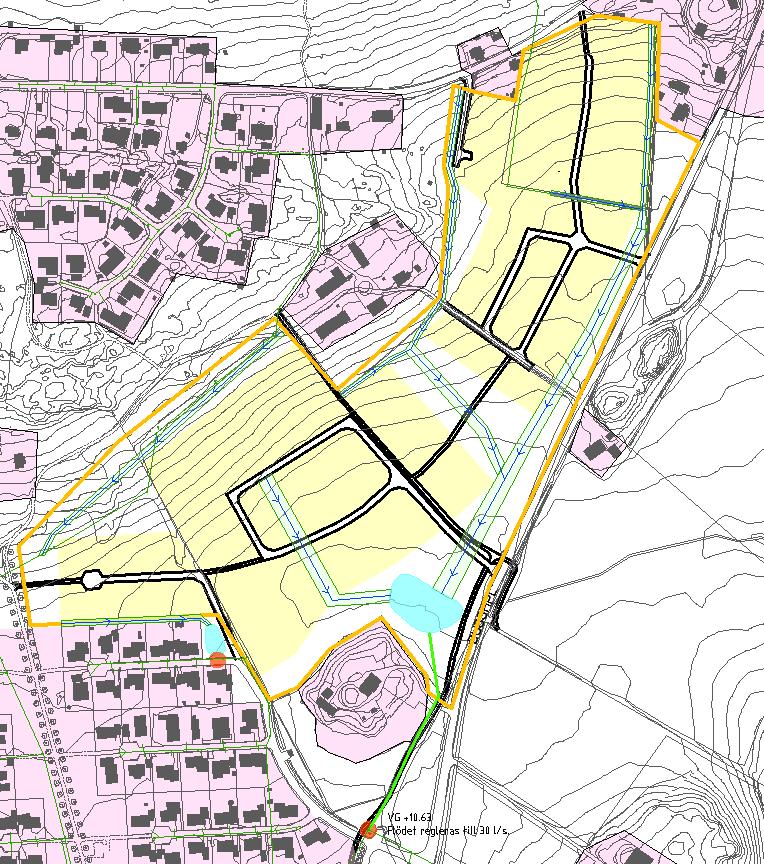

3 Uppdragsnr: (7) Dagvattenhantering inom utbyggnadsområdet Höjdförhållandena i utbyggnadsområdet är sådana att det finns ett naturligt fall genom stora delar av området ner till lägsta punkten som ligger i närheten av befintligt ledningsnät. I området planeras olika typer av bebyggelse som påverkar val av dagvattenlösning. A I dessa områden planeras större fastigheter där dagvattenlösningarna kan vara en attraktiv del av områdets utformning. Dagvatten från tak- och parkeringsytor leds via grönytor till svackdiken. B I detta område planeras enbostadsfastigheter där dagvatten leds ut på gatustråken. Infiltrationsstråk kan anläggas i kanten på gatusektionen. C I detta område planeras enbostadsfastigheter. Möjligheten att leda dagvatten ytledes till ett öppet magasin inom området är liten. Eventuellt kan ett mindre magasin anläggas mellan planområdet och befintlig bebyggelse. Dagvatten från detta område ansluts till det dagvattensystem som leds via AWA-vägen. B A B C A A Figur 3: Översiktlig dagvattenhantering i planområdet (Bilaga 1)

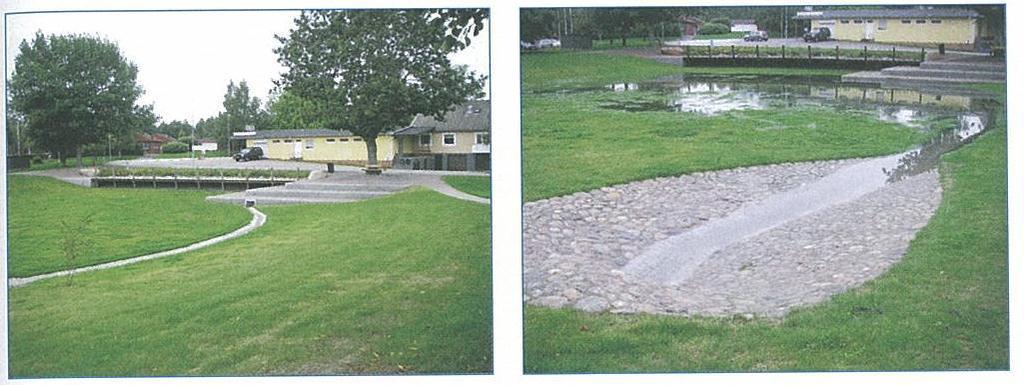

4 Uppdragsnr: (7) Exempel på olika lösningar Öppet fördröjningsmagasin I sydöstra delen av planområdet finns områdets naturliga lågpunkt. Här planeras ytor för ett fördröjningsmagasin. Magasinet har ingen permanent vattenyta utan fylls med vatten vid regntillfället och tömningen till befintlig dagvattenledning regleras för att inte riskera översvämning nedströms. Figur 4: Exempel på öppet dagvattenmagasin med dränerande botten vid torrväder och regn. Sandsbrovägen, Växjö (P105 Hållbar dag- och dränvattenhantering, Svenskt vatten 2011) Svackdike/infiltrationsstråk Genom området fram till fördröjningsmagasinet löper stråk med svackdiken. Ett svackdike är ett brett vegetationsklätt dike med svag släntlutning för att underlätta skötsel t.ex. gräsklippning. Diket förses med dränerande material i botten så att dagvatten kan infiltreras och eventuellt kan dräneringsledningar placeras i botten för att inte vatten ska bli stående alltför länge så att dikesbotten uppfattas som sumpig. Figur 5: Exempel på brett svackdike

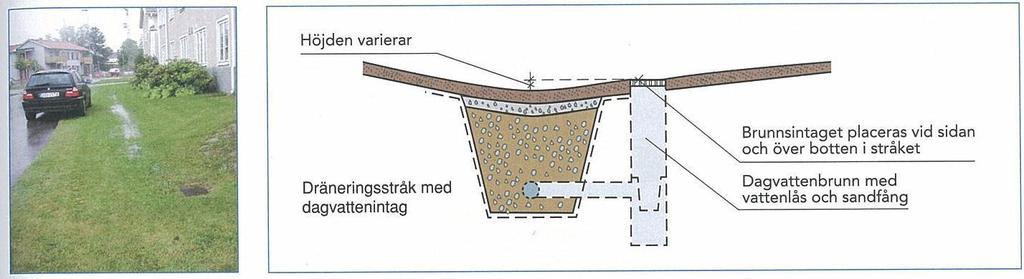

5 Uppdragsnr: (7) Figur 6: Exempel på infiltrationsstråk med dagvattenbrunn som ligger högre än botten (P105 Hållbar dag- och dränvattenhantering, Svenskt vatten 2011) Översilningsytor Från hårdgjorda ytor såsom parkeringsytor anläggs översilningsytor ner mot svackdikena. I översilningsytorna uppnås en viss reningseffekt då partiklar fastnar i ytlagret och vegetationen. Avskärande dike I nordvästra kanten av planområdet kan avskärande diken nyttjas för att omhänderta dagvatten från den skogsklädda slutningen utanför planområdet. Dessa diken leds ner mot svackdikena och vidare till fördröjningsmagasinet. Figur 7: Exempel på avskärande diken (P105 Hållbar dag- och dränvattenhantering, Svenskt vatten 2011)

6 Uppdragsnr: (7) Dränering Möjligheterna att omhänderta dräneringsvatten får utredas i senare skede då höjdsättningen av området görs. Det är viktigt att dräneringsvattnet leds bort från husgrunderna och från vissa tomter kan vattnet ledas till svackdiken medan andra tomter kräver en dräneringsledning som leder ända bort till fördröjningsmagasinet. Gräsarmerade makadamdiken Gatustråken höjdsätts så att extremregn kan avledas på ytan ner mot ett svackdike eller fördröjningsmagasin. På de gator där dagvattnet inte kan avledas direkt till översilningsytor eller svackdiken kan infiltrationsstråk anläggas. Dessa kan användas till parkeringsytor och även till snöupplag vintertid. Figur 8: Exempel på gata med gräsarmerat makadamdike (P105 Hållbar dag- och dränvattenhantering, Svenskt vatten 2011) Figur 9: Principskiss på en gatusektion med infiltrationsstråk (P105 Hållbar dag- och dränvattenhantering, Svenskt vatten 2011)

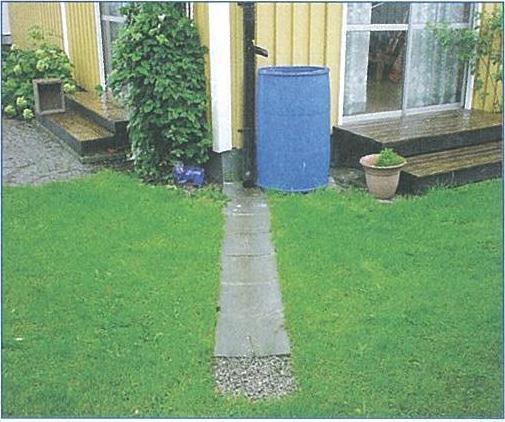

7 Uppdragsnr: (7) Takavvattning med utkastare Regnvatten från takytorna leds bort från husen via stensatta rännor för att sedan infiltreras eller ledas vidare till svackdiken. Figur 10: Exempel på stuprörsutkastare (P105 Hållbar dag- och dränvattenhantering, Svenskt vatten 2011) Figur 11: Sektionsskiss på stuprörsutkastare med tät vattenavledare, tätskikt och marklutning (P105 Hållbar dag- och dränvattenhantering, Svenskt vatten 2011) Karlskrona WSP Samhällsbyggnad Kristina Berlin
