1 (5) Dagvattenanalys detaljplan Megaliten Syfte och avgränsning Structor har genomfört en översiktlig geohydroliogisk utredning PM Megaliten. Bedömning av risk för påverkan på Natura 2- området Krokstorp, Falköping daterad I denna finns det fyra förslag till riktlinjer för vattenhanteringen inom området: 1. Dagvatten och dräneringssystemen byggs så att vatten i första hand kan infiltrera i marken lokalt inom respektive fastighet. 2. Dagvattensystemet byggs i första hand i öppna kanaler utan tätskikt i botten. 3. Fördröjning och utjämning av vattenflöde görs på flera ställen inom detaljplanområdet och utjämningsmagasinen utförs så att infiltration till marken kanske. 4. Utloppet från planerad dagvattendamm strax norr om Krokstorpsdiket anläggs meden ledning som dras nedströms, förbi N2 området eller: dagvattenreningen utformas och dimensioneras så att vattenkvaliteten på utgående vatten vid höga vattenflöden och översvämmat N2-område säkert inte riskerar att orsaka skada på N2-värdet Utifrån detta har Falköpings kommun gjort ett förslag till dagvattenhantering och en analys för att säkerställa att förslaget är möjligt att genomföra och att de uppfyller av Svenskt vatten rekommenderade funktionskrav. Funktionskrav på dagvattenssystemet för området Förslaget till dagvattensystem är utformat enligt principen att så mycket som möjligt av dagvattnet får möjlighet att infiltrera, renas och utjämnas inom området. Dessutom är målet att avrinningen ska inte bli större eller avsevärt större än innan. Utloppet från planerad dagvattendamm bör kunna ske nedströms Natura 2 området. Däremot har ett medvetet avsteg från de fyra föreslagna principerna gjorts. Istället för att varje fastighetsägare ska utforma, bekosta och drifta egna anläggningar har vi som huvudman med ansvar för dagvattenhanteringen valt att göra kommunala anläggningar på kommunal mark för att själva kunna ha kontroll över hela dagvattensystemet. För att kontrollera designen och att uppställda principer och funktionskrav klaras har en enkel hydraulisk analys gjorts med en Samhällsbyggnadsförvaltningen VA-avdelningen Mikael Broberg VA-projektör mikael.broberg@falkoping.se Falköpings kommun Falköping

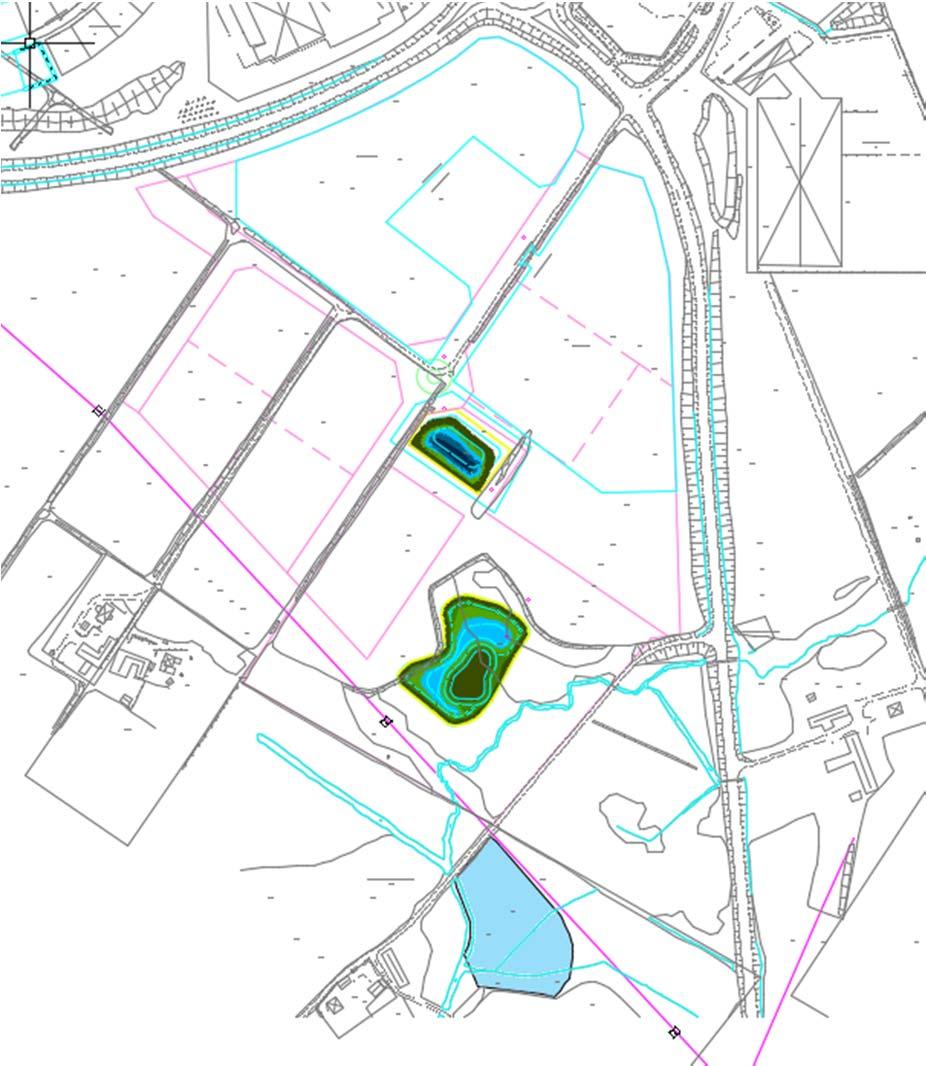

2 2 (5) datamodell i verktyget Autodesk Storm and Sanitary (SSA). De funktionskrav vi har utgått från är att dimensionera enligt riktlinjerna i P11 för centrum-, industri-, och affärsområden. Detta innebär att återkomsttiden för fylld ledning är 1 år, trycklinje i marknivå 3 år och att marköversvämning med skador på byggnader är > 1 år. Dessutom har vi för att klimatsäkra systemet använt oss av Dahlströms blockregnsvaraktigheter med en säkerhetsfaktor på 1,25. Principlösning av dagvattenssystemet för området Figur 1: Bild över planområdet med de två planerade dammarna. Området delas naturligt upp i två olika avrinningsområden. I första norra avrinningsområdet leds allt dagvatten i kulvert från fastighet och gata till två dammar genom planområdet från norr där det är en högplatå till söder mot ett låglänt i planen avsatt naturområde. Den övre dammen kommer troligen att i första hand fungera som ett infiltrationsmagasin med en viss reningseffekt. Den nedre och lite större dammen har mer en karaktär av en

3 3 (5) naturlig våtmark med en viss permanent vattenspegel. Den nedre dammen omges av stenmurar och i planen är det stora ytor runt omkring avsatta för natur. I det andra södra avriningsområdet leds vatten via ledningar och diken direkt till den nedersta dammen. Ut från den nedre dammen anläggs ett nytt dike med kulvert under åkermark och befintlig väg. Detta leder utloppsvattnet förbi Natura-2 området och den befintliga trumma som ligger nedströms i diket idag. Resultat av beräkningar Analys har gjorts på följande sätt. Först har avrinningsområdet som det ser ut i nuläget med naturmark analyserats för regn med 1-, 3 och 1-års återkomsttid. Parallelt har samma regn analyserats med de avrinningsområden och ökade avrinningskoefficienter som planförslaget medför. Siffrorna har sedan jämförts och kontroll har skett att alla ställda funktionskrav uppfylls i modellen. Figur 2: Bild visande avrinningsområdets ytfördelning före och efter. Siffrorna anger respektive avrinningsområdes storlek i ha. Avrinningskoefficienterna som använts är,72 för kvarters- och gatumark samt,1 för naturmark. Följande värden får man för utflöde från området före och efter en vid respektive regn. Återkomsttid regn utflöde före 1 år år år utflöde efter Troligen är flödet före lite väl högt eftersom marken har hög infiltrationskapacitet och dräneringssystem verkar vara frånvarande idag. Magasinen gör att avrinningen kan hållas på en acceptabel nivå och ger ett

4 4 (5) robust system. Inte ens vid 1-årsregn överstiger högsta trycklinjen markytan inom området och utflödet är inte större än före i modellen. Det finns lite marginaler ytterligare eftersom modellen inte räknar med någon infiltration. Kontrollräkning rationella metoden Hela området före Hela ytan är 21,4 ha Avriningskoefficient,1 Reducerad area= 2,14 ha Vattenhastighet mark=,1 m/s Flödeslängd 638 m Rinntid= 638/,1=16 min Regintensitet 1 årsregn 15 min= 6 l/s*ha Regintensitet 3 årsregn 15 min= 85 l/s*ha Regintensitet 1 årsregn 15 min= 125 l/s*ha Flöde 1-årsregn= 6*2,14= 128 l/s Flöde 3-årsregn= 85*2,14= 182 l/s Flöde 1-årsregn= 125*2,14=268 l/s Hela området efter Hela ytan är 21,4 ha Avriningskoefficient sammanvägd=,56 Reducerad area= 12 ha Vattenhastighet ledning = 1,5 m/s Flödeslängd 72 m Rinntid= 72/1,5=8 min Regintensitet 1 årsregn 1 min= 285 l/s*ha Regintensitet 3 årsregn 1 min= 41 l/s*ha Regintensitet 1 årsregn 1 min= 611 l/s*ha Flöde 1-årsregn= 285*12= 342 l/s Flöde 3-årsregn= 41*12= 492 l/s Flöde 1-årsregn= 611*12=7332 l/s Återkomsttid regn utflöde före Kirpich utflöde före SCS TR- 55 Rationella metoden före utflöde efter Kirpich utflöde efter SCS TR-55 1 år år år Rationella metoden efter inget magasin

5 5 (5) 7 Total Inflow : Node - Stor-2 (Dimesnsionering SSA skiss4_ :58:22) Total Inflow : Node - Innan (Dimesnsionering SSA skiss4_ :58:22) Total Inflow (lps) Time (hrs) Figur 3: Bilden visar högsta utflöde från planområdet vid 1-årsregn före och efter. 145 Total Inflow : Node - Stordamm (Dimesnsionering SSA skiss4_ :58:22) Total Inflow : Node - Stor-2 (Dimesnsionering SSA skiss4_ :58:22) Total Inflow (lps) Time (hrs) Figur 4: Bilden visar inflöde och utflöde ur den nedre större dammen vid 1-årsregn.
