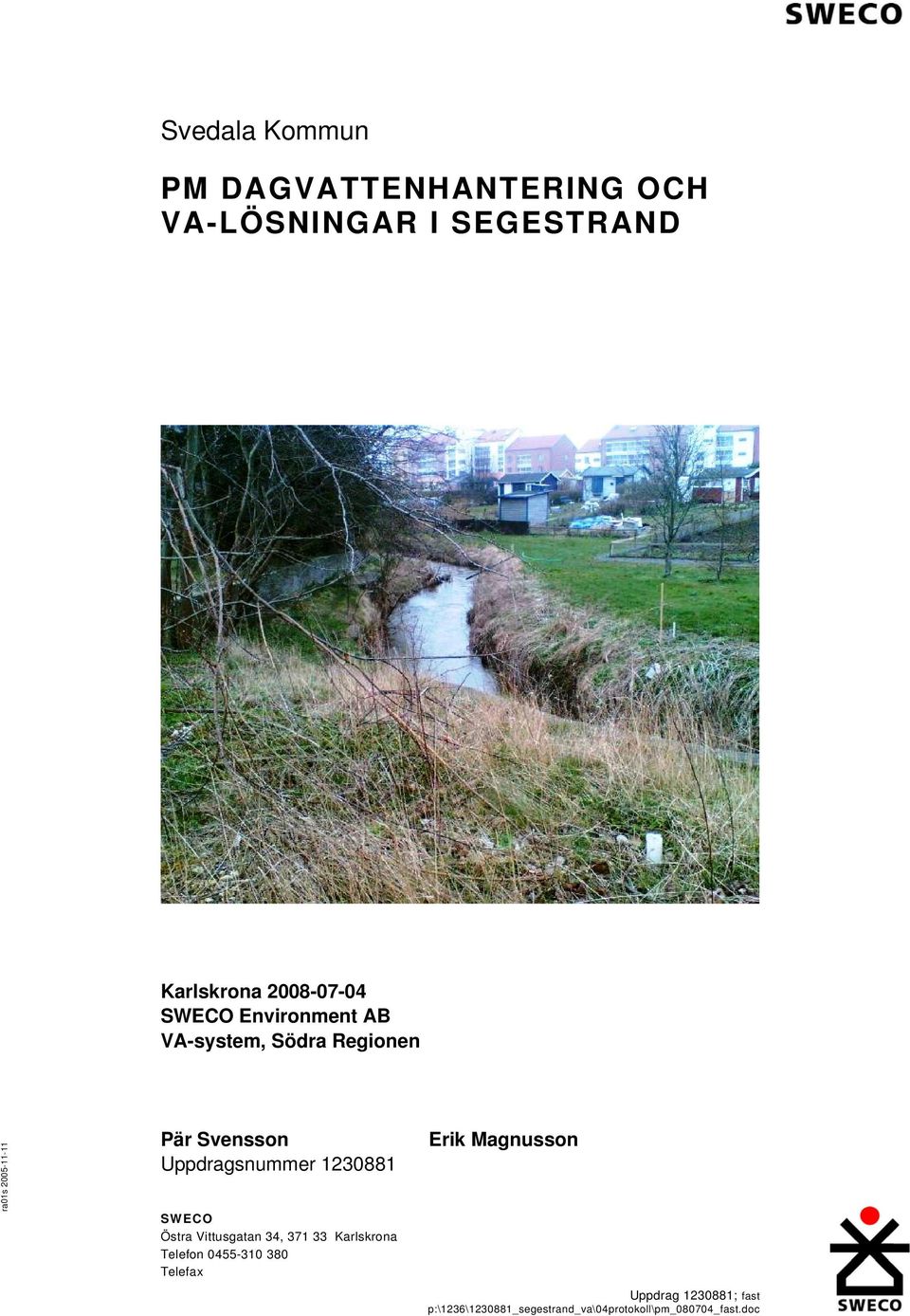

1 Svedala Kommun PM DAGVATTENHANTERING OCH VA-LÖSNINGAR I SEGESTRAND Karlskrona SWECO Environment AB VA-system, Södra Regionen ra01s Pär Svensson Uppdragsnummer SWECO Östra Vittusgatan 34, Karlskrona Telefon Telefax Erik Magnusson Uppdrag ; fast p:\1236\ _segestrand_va\04protokoll\pm_080704_fast.doc

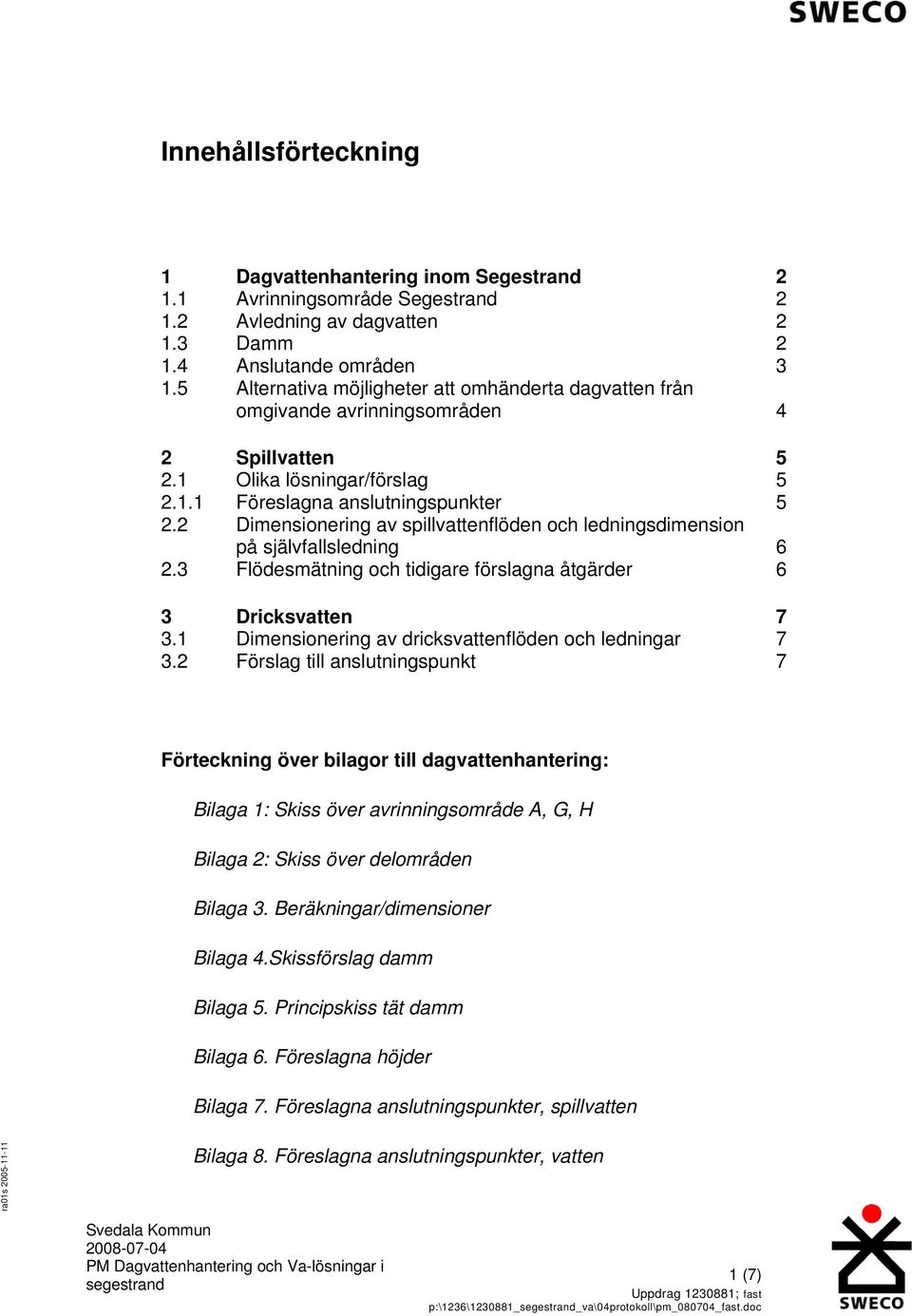

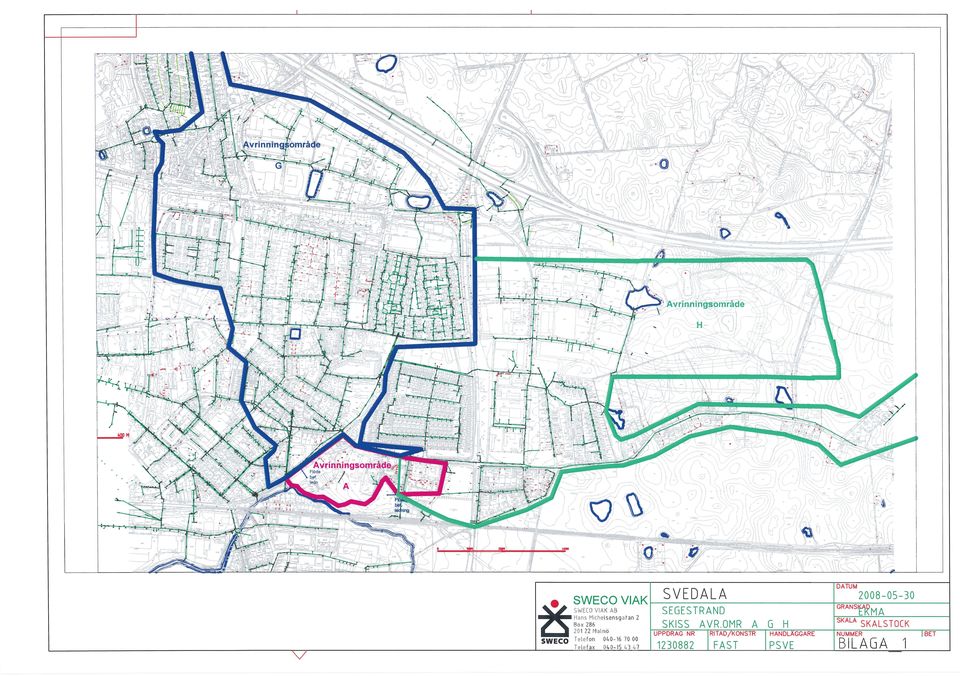

2 Innehållsförteckning 1 Dagvattenhantering inom Segestrand Avrinningsområde Segestrand Avledning av dagvatten Damm Anslutande områden Alternativa möjligheter att omhänderta dagvatten från omgivande avrinningsområden 4 2 Spillvatten Olika lösningar/förslag Föreslagna anslutningspunkter Dimensionering av spillvattenflöden och ledningsdimension på självfallsledning Flödesmätning och tidigare förslagna åtgärder 6 3 Dricksvatten Dimensionering av dricksvattenflöden och ledningar Förslag till anslutningspunkt 7 Förteckning över bilagor till dagvattenhantering: Bilaga 1: Skiss över avrinningsområde A, G, H Bilaga 2: Skiss över delområden Bilaga 3. Beräkningar/dimensioner Bilaga 4.Skissförslag damm Bilaga 5. Principskiss tät damm Bilaga 6. Föreslagna höjder Bilaga 7. Föreslagna anslutningspunkter, spillvatten ra01s Bilaga 8. Föreslagna anslutningspunkter, vatten Svedala Kommun PM Dagvattenhantering och Va-lösningar i segestrand 1 (7) Uppdrag ; fast p:\1236\ _segestrand_va\04protokoll\pm_080704_fast.doc

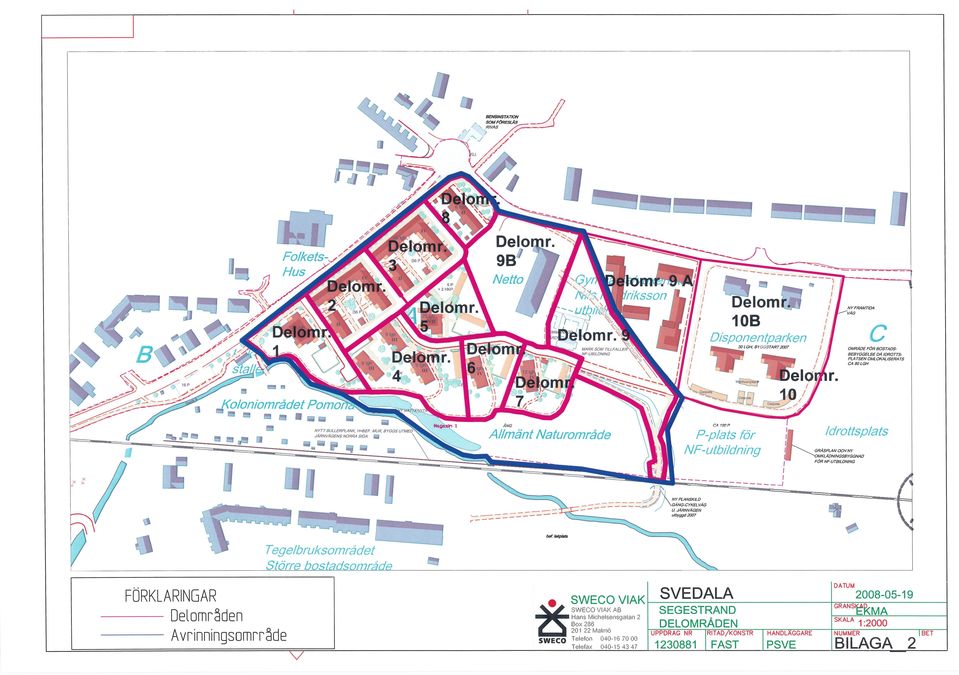

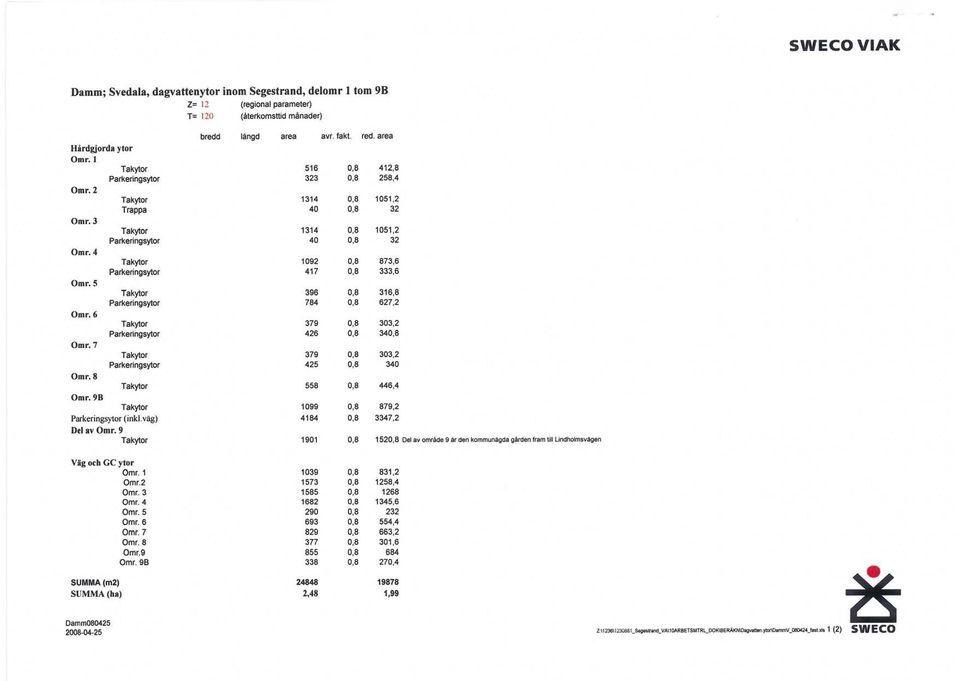

3 1 Dagvattenhantering inom Segestrand Ca 200 lägenheter planeras i det nya området Segestrand som är beläget i södra delarna i Svedala. Dagvattenhanteringen omfattar lösningar med en damm för utjämning och sedimentering av vattnet från området. 1.1 Avrinningsområde Segestrand Avrinningsområdet delades upp i flera olika delområden, 1 tom 9 i den västra delen av Segestrand (enl. bilaga 2), där hårdgjorda ytor, grönområden och den totala arean beräknades. I beräkningarna har 10-årsregn använts för dimensionering av erforderlig magasinsvolym för utjämning av flödet innan det släpps i Sege Å. Svedala kommuns ledningskartor över dagvattennätet, ritning över planerat område Program för detaljplan Segestrand i Svedala, och primärkartor använts som underlag i arbetet (enl. bilaga 3). 1.2 Avledning av dagvatten Avledning av dagvatten bör i så stor omfattning som möjligt göras i ytligt belägna system och där så erfodras i ledningar. Trög dagvattenhantering med t.ex. svackdiken och andra fördröjande metoder ska prioriteras. Markens höjdsättning ska göras så att inget vatten stängs in vid extrema regn utan kan rinna på markytan ner till Sege Å. 1.3 Damm Det finns flera begränsande faktorer som styr utformning, area och placering av dammen. För att bullervallen skall få plats och med hänsyn till höjdskillnader krävs ett avstånd på ca 20 meter mellan banvallens släntfot och bottenytan på dammen. Därför har dammen placerats enligt bilaga 4. ra01s Svedala Kommun PM Dagvattenhantering och Va-lösningar i segestrand 2 (7) Uppdrag ; fast p:\1236\ _segestrand_va\04protokoll\pm_080704_fast.doc

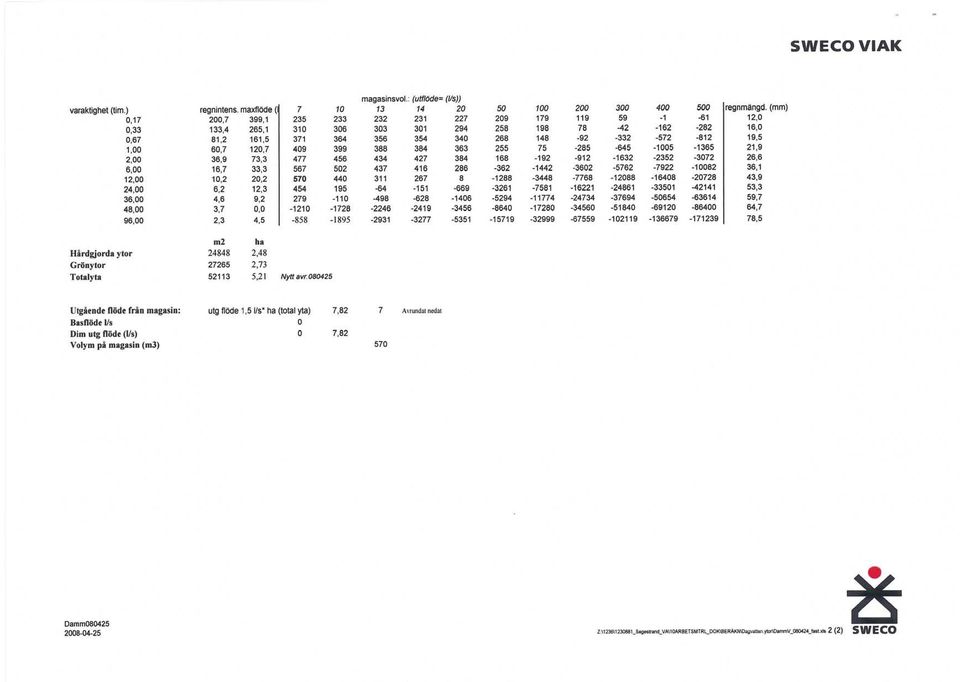

4 Dammen har dimensionerats för ett utgående flöde av 1,5 l/s/ha vilket ger ett utflöde av ~7 l/s och det krävs en effektiv volym av ca 600 m³ (enl. bilaga 3). Normalvattenytan på dammen bör ligga på +45,5 meter och högsta vattenyta lämpligen på +46,5 meter. En översilningsvall mot Sege å på nivån +46,5 m bör anläggas. En bullervall mot järnvägen på ca +50,0 m planeras (se bilaga 4). Dammen skall ha en permanent vattenspegel och för att detta skall vara möjligt krävs att botten är relativt tät. Troligen är befintliga massor tillräckligt täta, i annat fall utförs tätskikt med tex lera (se även bilaga 5). Figur 1. Principskiss över tät damm För att minska risken för algblommnig och samtidigt syresätta vattenvolymen skall en cirkulation av vattenvolymen ske. En pump med tillhörande munstycke för någon typ av fontän eller liknande installeras vid dammen. Fontänen kan monteras på en flotte som följer vattennivån i dammen eller monteras fast på botten men följer då inte den varierande vattennivån. Någon typ av filter måste monteras som filtrerar bort partiklar som annars täpper igen munstycket. För att en vattenspegel ska kunna bibehållas även under längre torrperioder behöver vatten tillföras. Detta kan t.ex. göras i samma brunn som fontänpumpen är monterad. 1.4 Anslutande områden ra01s Möjligheten att även ansluta vatten från två större områden (benämnda G och H enligt bilaga 1) norr om Segestrand till den planerade dammen har studerats. Dagvattenledningarna från område Svedala Kommun PM Dagvattenhantering och Va-lösningar i segestrand 3 (7) Uppdrag ; fast p:\1236\ _segestrand_va\04protokoll\pm_080704_fast.doc

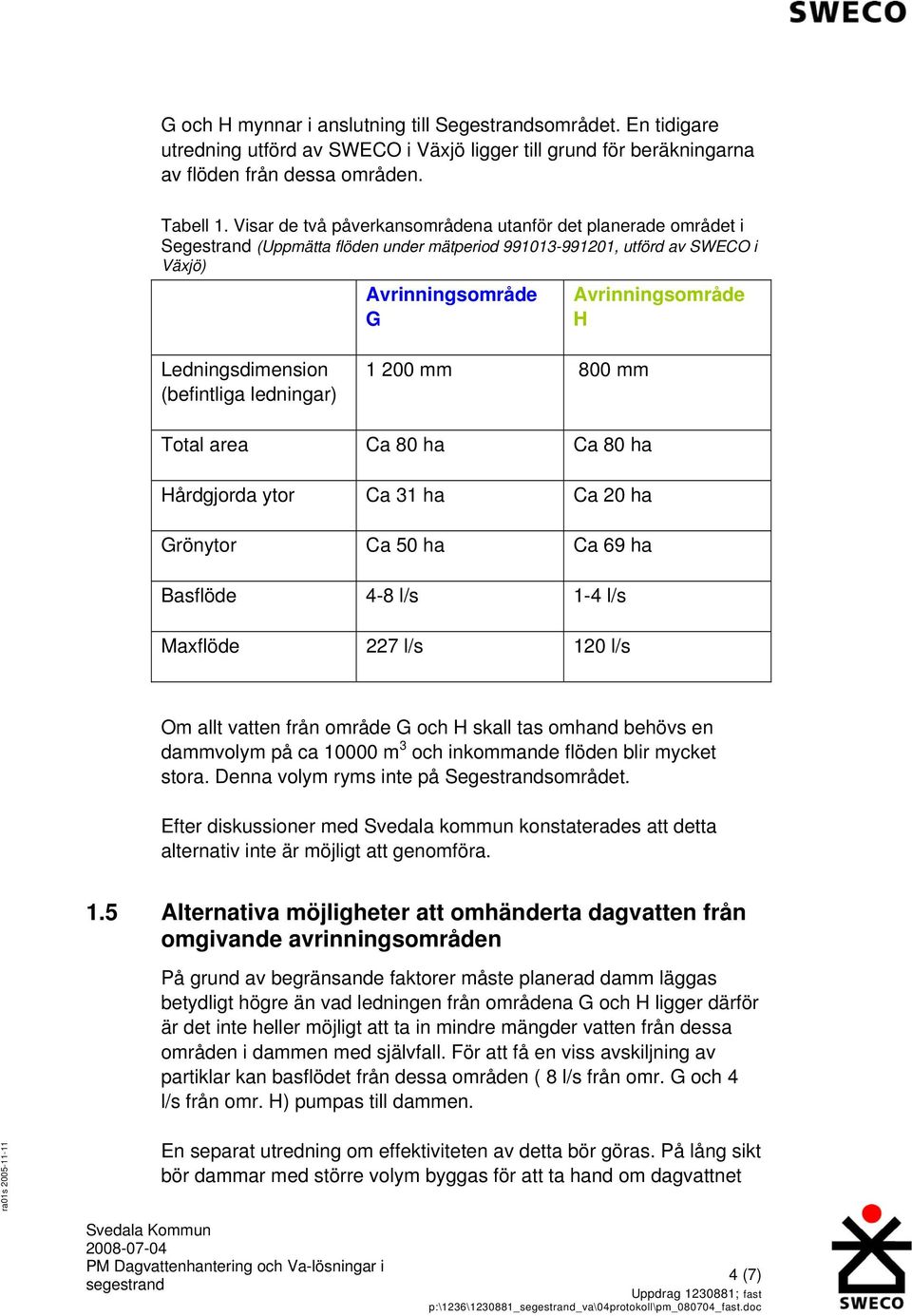

5 G och H mynnar i anslutning till Segestrandsområdet. En tidigare utredning utförd av SWECO i Växjö ligger till grund för beräkningarna av flöden från dessa områden. Tabell 1. Visar de två påverkansområdena utanför det planerade området i Segestrand (Uppmätta flöden under mätperiod , utförd av SWECO i Växjö) Avrinningsområde G Avrinningsområde H Ledningsdimension (befintliga ledningar) mm 800 mm Total area Ca 80 ha Ca 80 ha Hårdgjorda ytor Ca 31 ha Ca 20 ha Grönytor Ca 50 ha Ca 69 ha Basflöde 4-8 l/s 1-4 l/s Maxflöde 227 l/s 120 l/s Om allt vatten från område G och H skall tas omhand behövs en dammvolym på ca m 3 och inkommande flöden blir mycket stora. Denna volym ryms inte på Segestrandsområdet. Efter diskussioner med Svedala kommun konstaterades att detta alternativ inte är möjligt att genomföra. 1.5 Alternativa möjligheter att omhänderta dagvatten från omgivande avrinningsområden På grund av begränsande faktorer måste planerad damm läggas betydligt högre än vad ledningen från områdena G och H ligger därför är det inte heller möjligt att ta in mindre mängder vatten från dessa områden i dammen med självfall. För att få en viss avskiljning av partiklar kan basflödet från dessa områden ( 8 l/s från omr. G och 4 l/s från omr. H) pumpas till dammen. ra01s En separat utredning om effektiviteten av detta bör göras. På lång sikt bör dammar med större volym byggas för att ta hand om dagvattnet Svedala Kommun PM Dagvattenhantering och Va-lösningar i segestrand 4 (7) Uppdrag ; fast p:\1236\ _segestrand_va\04protokoll\pm_080704_fast.doc

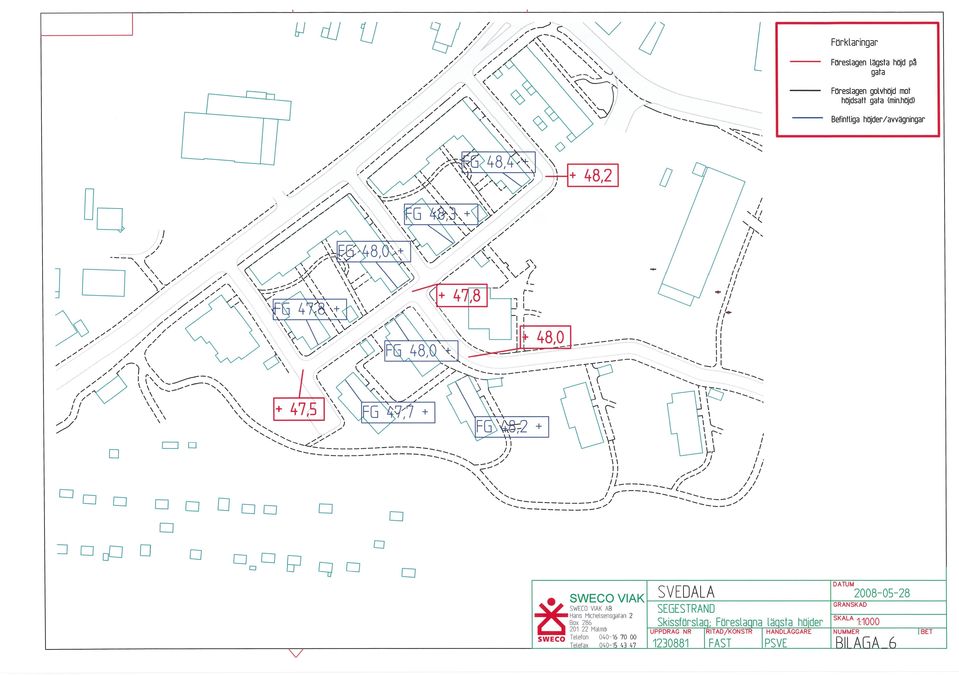

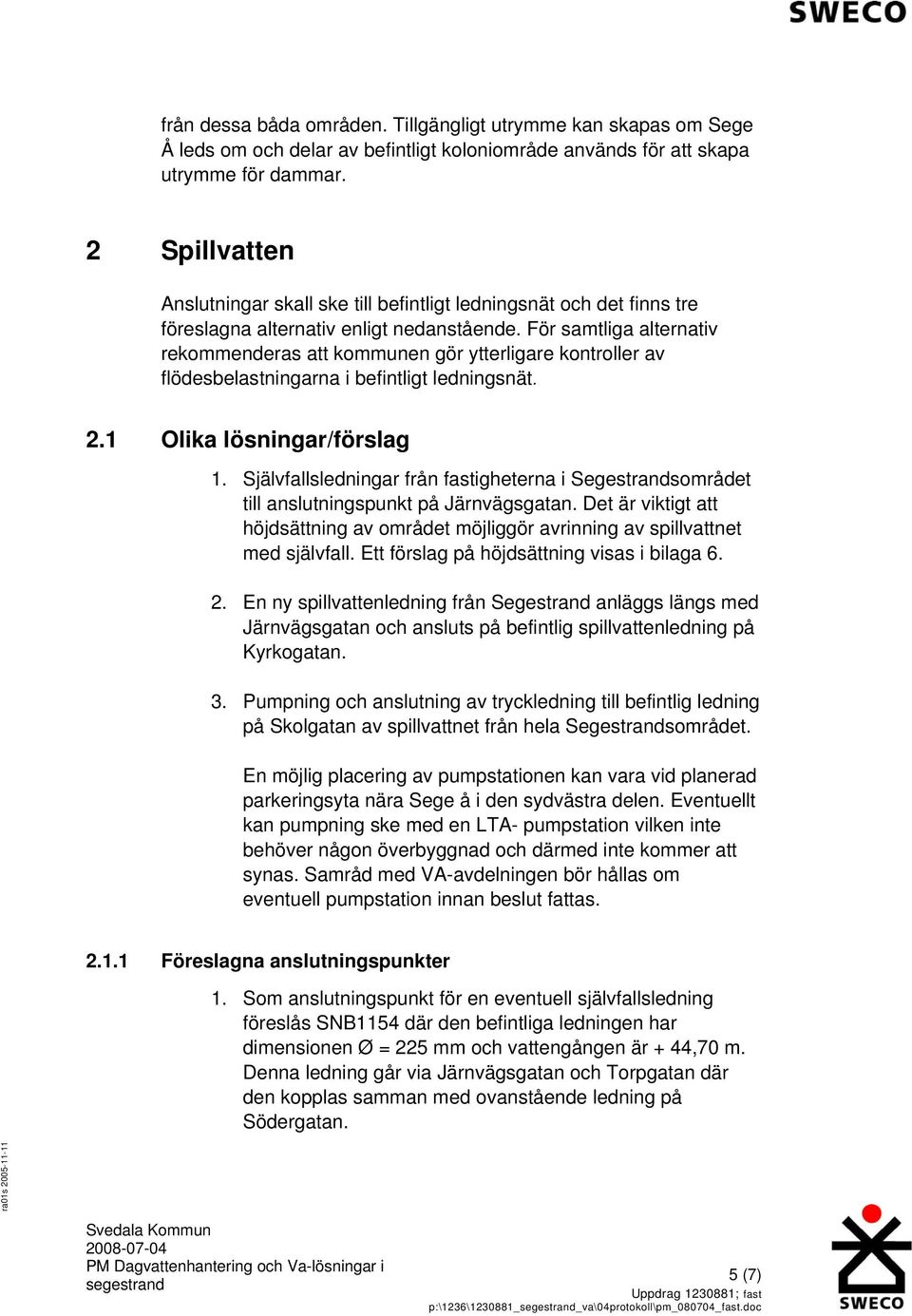

6 från dessa båda områden. Tillgängligt utrymme kan skapas om Sege Å leds om och delar av befintligt koloniområde används för att skapa utrymme för dammar. 2 Spillvatten Anslutningar skall ske till befintligt ledningsnät och det finns tre föreslagna alternativ enligt nedanstående. För samtliga alternativ rekommenderas att kommunen gör ytterligare kontroller av flödesbelastningarna i befintligt ledningsnät. 2.1 Olika lösningar/förslag 1. Självfallsledningar från fastigheterna i Segestrandsområdet till anslutningspunkt på Järnvägsgatan. Det är viktigt att höjdsättning av området möjliggör avrinning av spillvattnet med självfall. Ett förslag på höjdsättning visas i bilaga En ny spillvattenledning från Segestrand anläggs längs med Järnvägsgatan och ansluts på befintlig spillvattenledning på Kyrkogatan. 3. Pumpning och anslutning av tryckledning till befintlig ledning på Skolgatan av spillvattnet från hela Segestrandsområdet. En möjlig placering av pumpstationen kan vara vid planerad parkeringsyta nära Sege å i den sydvästra delen. Eventuellt kan pumpning ske med en LTA- pumpstation vilken inte behöver någon överbyggnad och därmed inte kommer att synas. Samråd med VA-avdelningen bör hållas om eventuell pumpstation innan beslut fattas Föreslagna anslutningspunkter 1. Som anslutningspunkt för en eventuell självfallsledning föreslås SNB1154 där den befintliga ledningen har dimensionen Ø = 225 mm och vattengången är + 44,70 m. Denna ledning går via Järnvägsgatan och Torpgatan där den kopplas samman med ovanstående ledning på Södergatan. ra01s Svedala Kommun PM Dagvattenhantering och Va-lösningar i segestrand 5 (7) Uppdrag ; fast p:\1236\ _segestrand_va\04protokoll\pm_080704_fast.doc

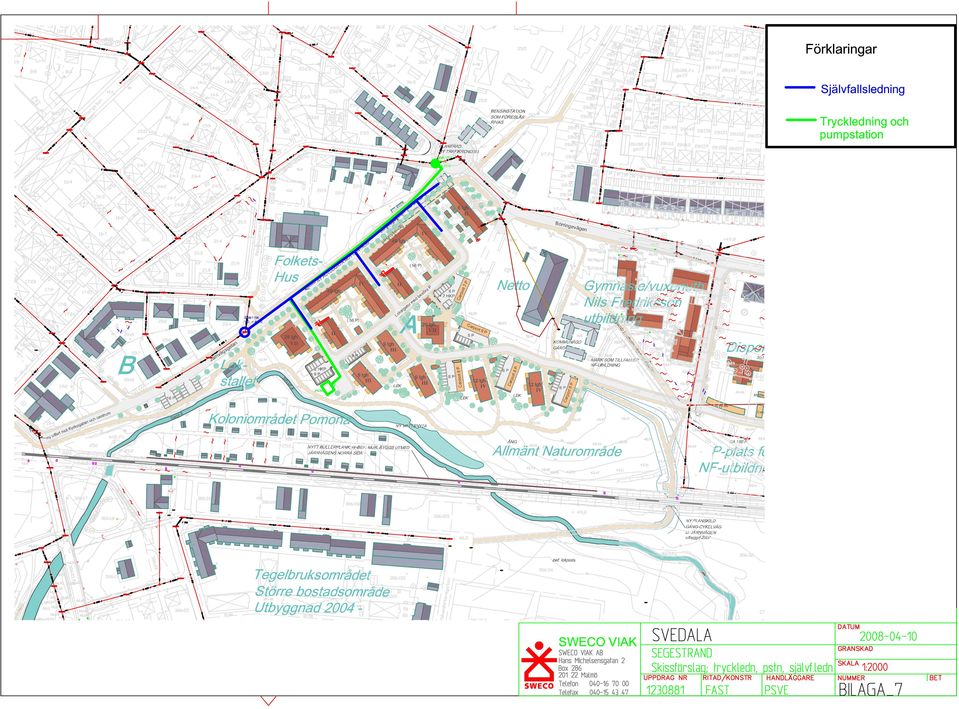

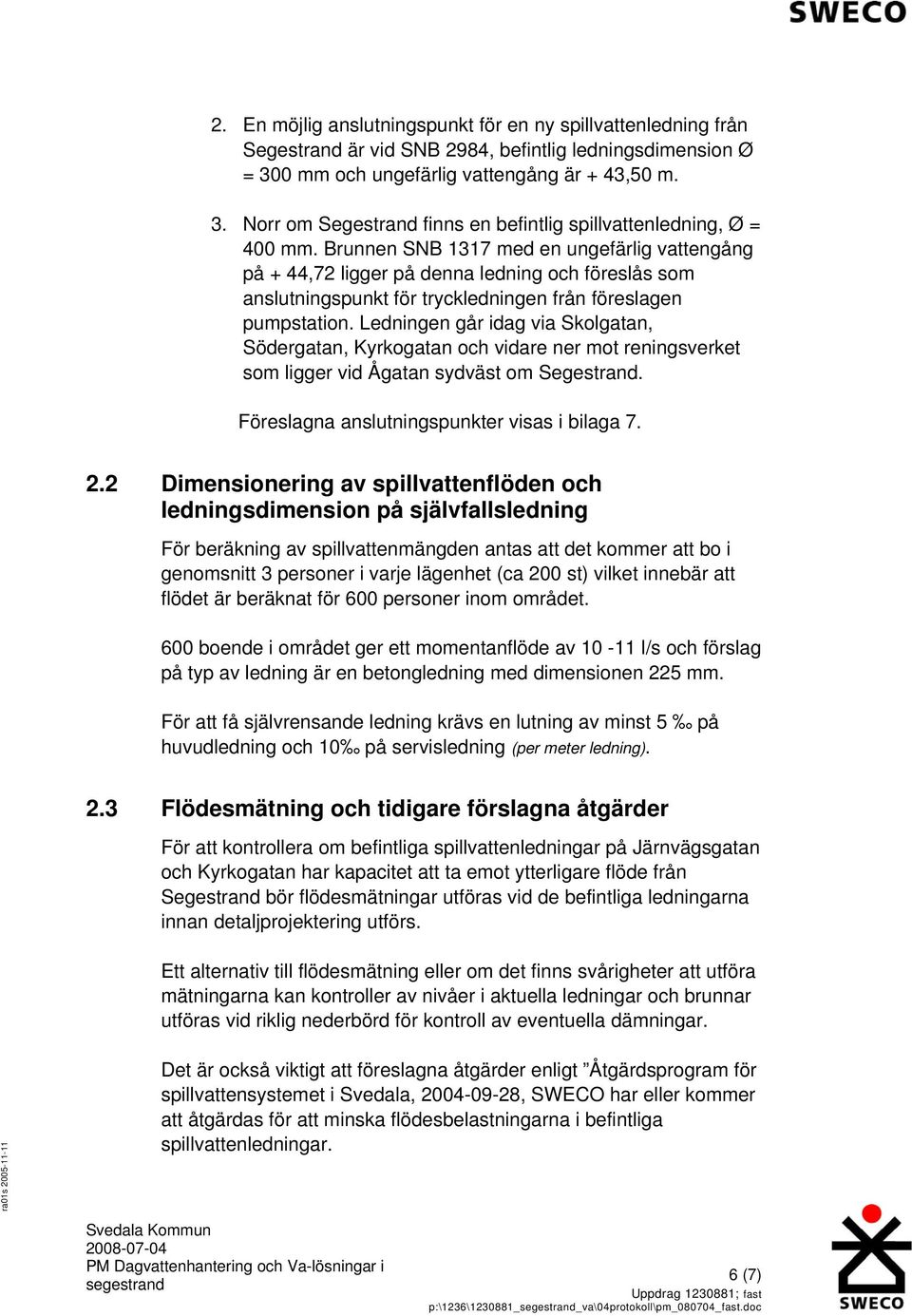

7 2. En möjlig anslutningspunkt för en ny spillvattenledning från Segestrand är vid SNB 2984, befintlig ledningsdimension Ø = 300 mm och ungefärlig vattengång är + 43,50 m. 3. Norr om Segestrand finns en befintlig spillvattenledning, Ø = 400 mm. Brunnen SNB 1317 med en ungefärlig vattengång på + 44,72 ligger på denna ledning och föreslås som anslutningspunkt för tryckledningen från föreslagen pumpstation. Ledningen går idag via Skolgatan, Södergatan, Kyrkogatan och vidare ner mot reningsverket som ligger vid Ågatan sydväst om Segestrand. Föreslagna anslutningspunkter visas i bilaga Dimensionering av spillvattenflöden och ledningsdimension på självfallsledning För beräkning av spillvattenmängden antas att det kommer att bo i genomsnitt 3 personer i varje lägenhet (ca 200 st) vilket innebär att flödet är beräknat för 600 personer inom området. 600 boende i området ger ett momentanflöde av l/s och förslag på typ av ledning är en betongledning med dimensionen 225 mm. För att få självrensande ledning krävs en lutning av minst 5 på huvudledning och 10 på servisledning (per meter ledning). 2.3 Flödesmätning och tidigare förslagna åtgärder För att kontrollera om befintliga spillvattenledningar på Järnvägsgatan och Kyrkogatan har kapacitet att ta emot ytterligare flöde från Segestrand bör flödesmätningar utföras vid de befintliga ledningarna innan detaljprojektering utförs. Ett alternativ till flödesmätning eller om det finns svårigheter att utföra mätningarna kan kontroller av nivåer i aktuella ledningar och brunnar utföras vid riklig nederbörd för kontroll av eventuella dämningar. ra01s Det är också viktigt att föreslagna åtgärder enligt Åtgärdsprogram för spillvattensystemet i Svedala, , SWECO har eller kommer att åtgärdas för att minska flödesbelastningarna i befintliga spillvattenledningar. Svedala Kommun PM Dagvattenhantering och Va-lösningar i segestrand 6 (7) Uppdrag ; fast p:\1236\ _segestrand_va\04protokoll\pm_080704_fast.doc

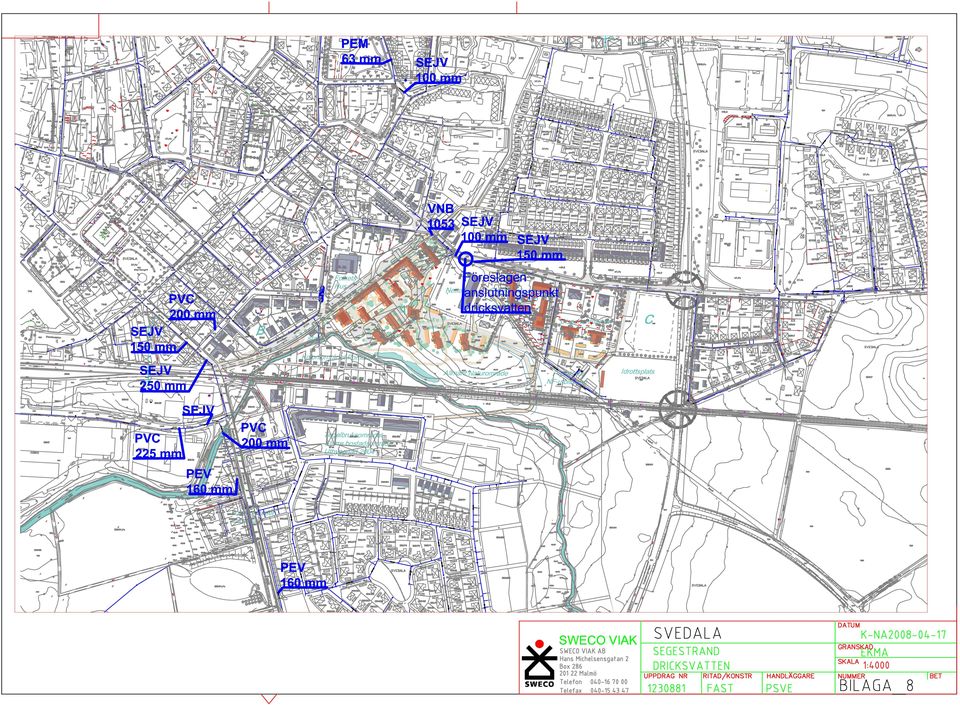

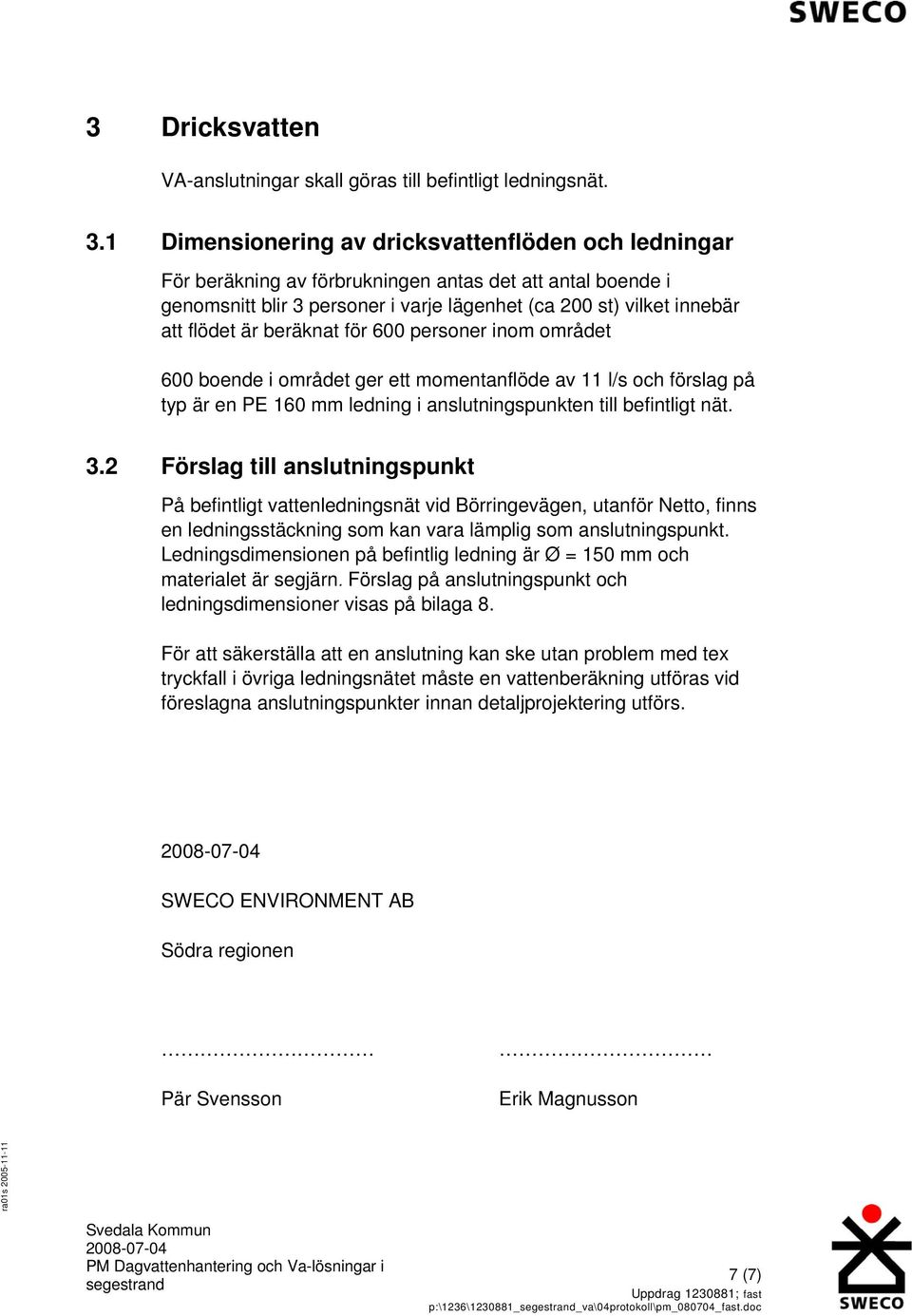

8 3 Dricksvatten VA-anslutningar skall göras till befintligt ledningsnät. 3.1 Dimensionering av dricksvattenflöden och ledningar För beräkning av förbrukningen antas det att antal boende i genomsnitt blir 3 personer i varje lägenhet (ca 200 st) vilket innebär att flödet är beräknat för 600 personer inom området 600 boende i området ger ett momentanflöde av 11 l/s och förslag på typ är en PE 160 mm ledning i anslutningspunkten till befintligt nät. 3.2 Förslag till anslutningspunkt På befintligt vattenledningsnät vid Börringevägen, utanför Netto, finns en ledningsstäckning som kan vara lämplig som anslutningspunkt. Ledningsdimensionen på befintlig ledning är Ø = 150 mm och materialet är segjärn. Förslag på anslutningspunkt och ledningsdimensioner visas på bilaga 8. För att säkerställa att en anslutning kan ske utan problem med tex tryckfall i övriga ledningsnätet måste en vattenberäkning utföras vid föreslagna anslutningspunkter innan detaljprojektering utförs SWECO ENVIRONMENT AB Södra regionen Pär Svensson Erik Magnusson ra01s Svedala Kommun PM Dagvattenhantering och Va-lösningar i segestrand 7 (7) Uppdrag ; fast p:\1236\ _segestrand_va\04protokoll\pm_080704_fast.doc
