1 D A G V A T T E N 1

2 Tommy Giertz 2

3 DAGVATTENLEDNING VATTENLEDNING AVLOPPSRENINGSVERK SJÖ VATTENVERK VATTENTORN SPILLVATTENLEDNING RECIPIENT 3

4 UTFORMNING OCH TEKNIK 4

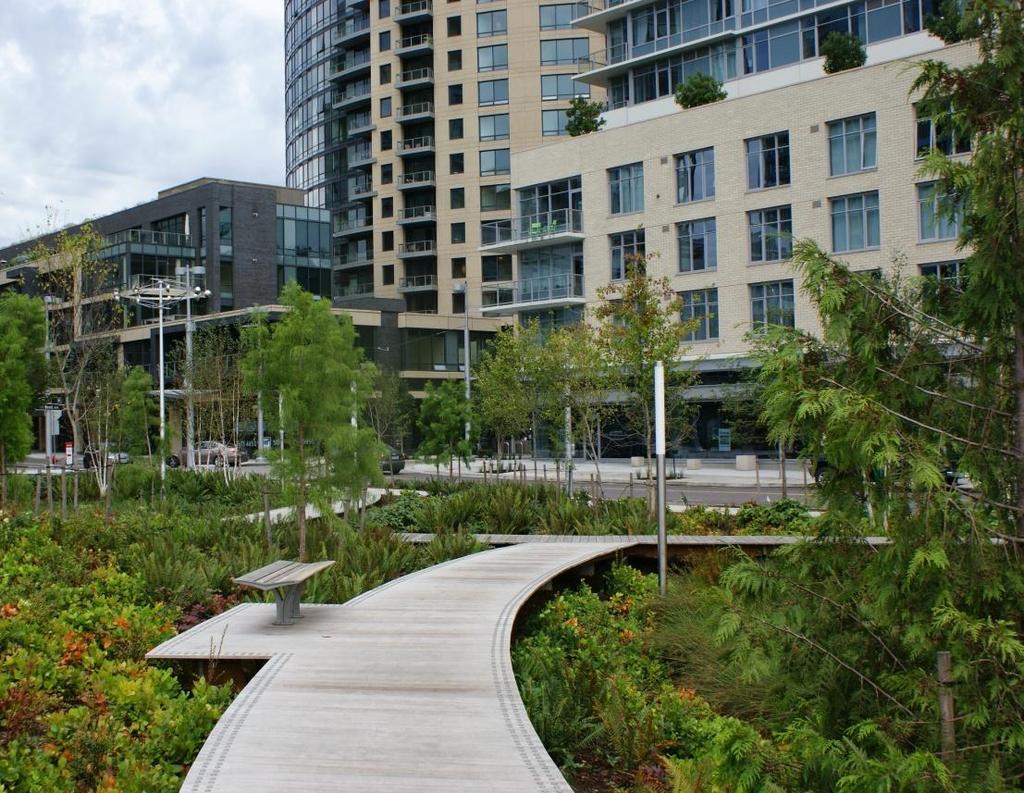

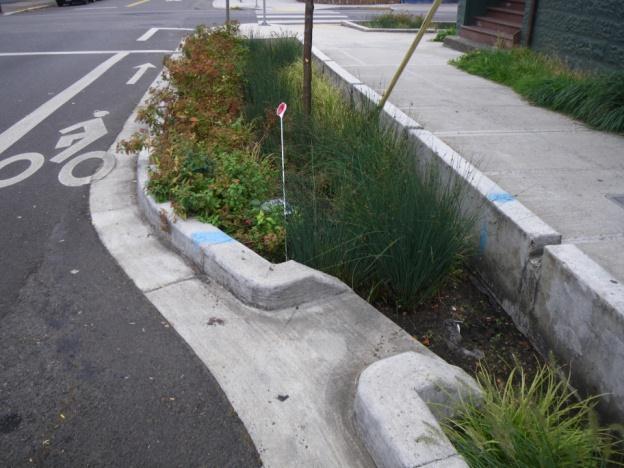

5 Bildyta - Välj Infoga bild HÅLLBAR DAGVATTENHANTERING I STADSMILJÖ BILDER FRÅN BL.A. PORTLAND USA. TACK TILL HENRIK ALM SWECO 5 5

6 Bildyta - Välj Infoga bild LOKALT OMHÄNDERTAGANDE AV DAGVATTEN - INFILTRERA DAGVATTEN LOKALT - FÖRDRÖJ DAGVATTNET LOKALT 6 6

7 Det var en gång Stahre, mfl

8 Det var en gång Stahre, mfl 1977 Lokalt omhändertagande Infiltration Perkolation Utjämning nära källa Markytan Takytan Diken Öppna dammar Utjämning i ledningsnätet Utjämning vid ledningsnätet 8

9 Lösningar vid nyproduktion Bildyta - Välj Infoga bild 9 9

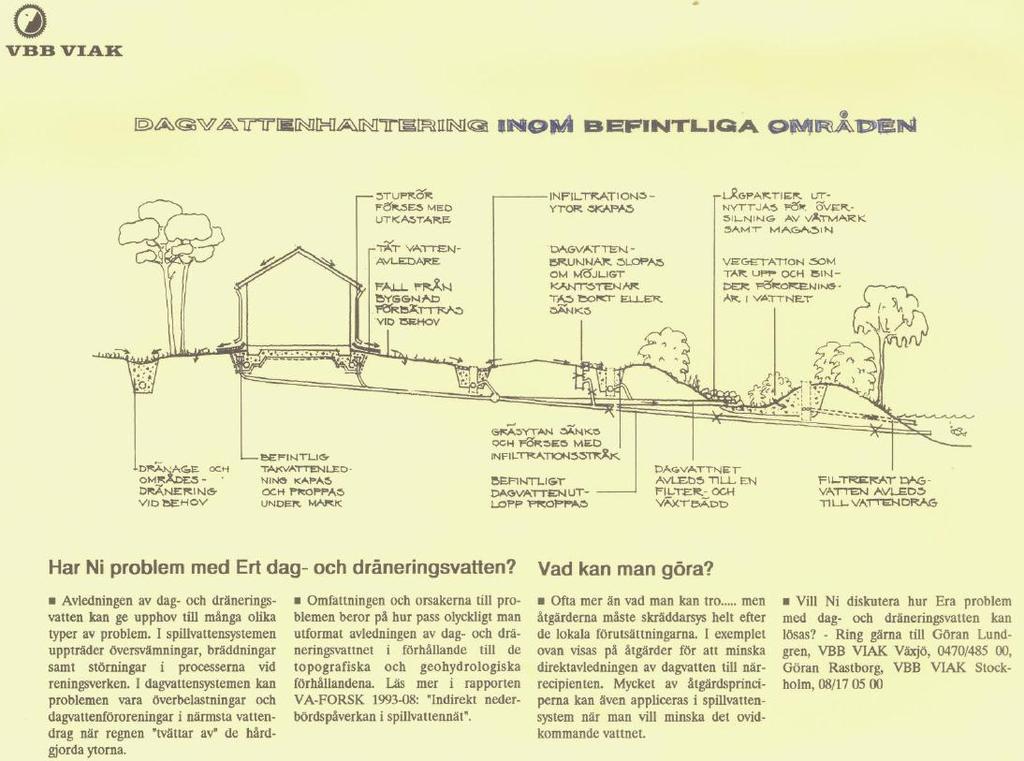

10 Lösningar vid befintlig miljö Bildyta - Välj Infoga bild Lösningar inom befintlig miljö 10 10

11 Det är en gång Svenskt Vatten

12 Bildyta - Välj Infoga bild Svenskt Vatten

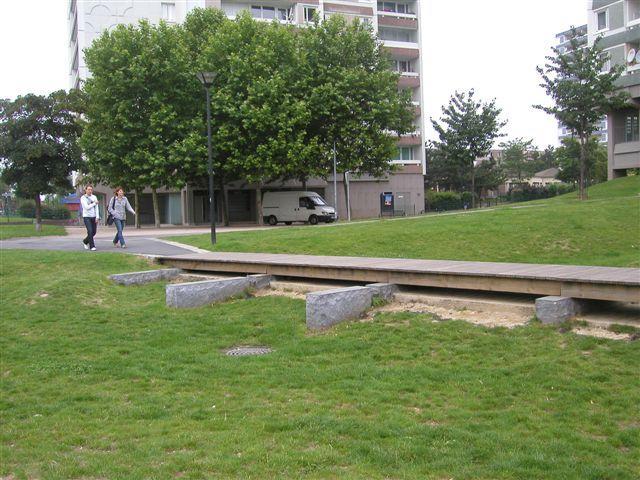

13 Square Césanne grönyta, bollplan, fördröjning Utjämningsvolymen över mark dimensioneras för ett 10-årsregn. Infiltrationsbrunnar med dräneringsledningar ökar infiltrationskapaciteten

14 Utjämning och infiltration 14 14

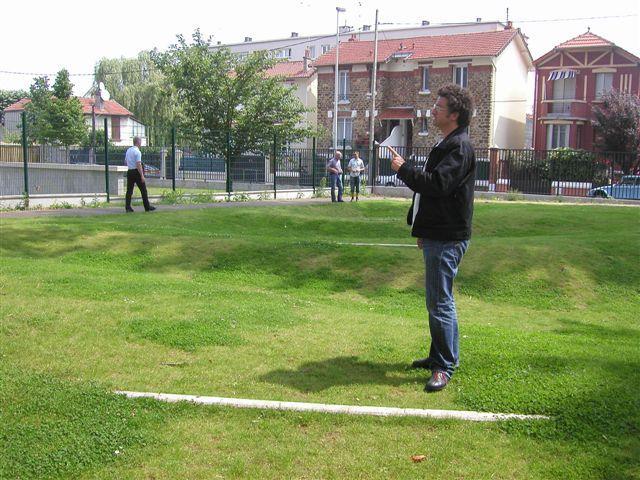

15 Utjämning i betongmagasin med oljeskydd, dimensionerat efter 6- månadersregn. I kuperad park utjämnas mer intensiva regn. Ut i stryp dräneringsledning med anslutning till dagvattenledningen i vägyta nedströms

16 Lokalt omhändertagande på förgårdsmark Omhändertagande av takvatten och trottoar. Bräddutlopp i nedre högra hörnet vid kraftiga regn. (I detta fall kombinerat ledningsnät) 16 16

17 Gröna gator - anläggningstyper

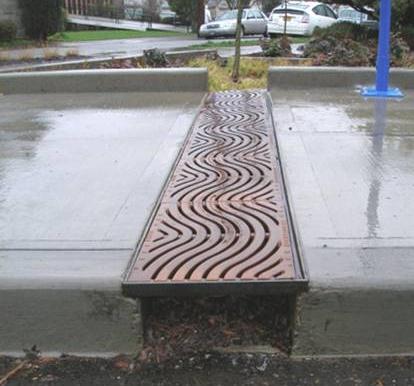

18 Inloppskonstruktioner Galler och rännor så att vattnet kan passera gångbana Rännor benägna att sätta igen ju färre och kortare rännor desto bättre Undvik ändra riktning på flödet Inlopp från sidan - så stort som möjligt och helst utan betäckning Erosionsskydd Erosionsskydd 18 18

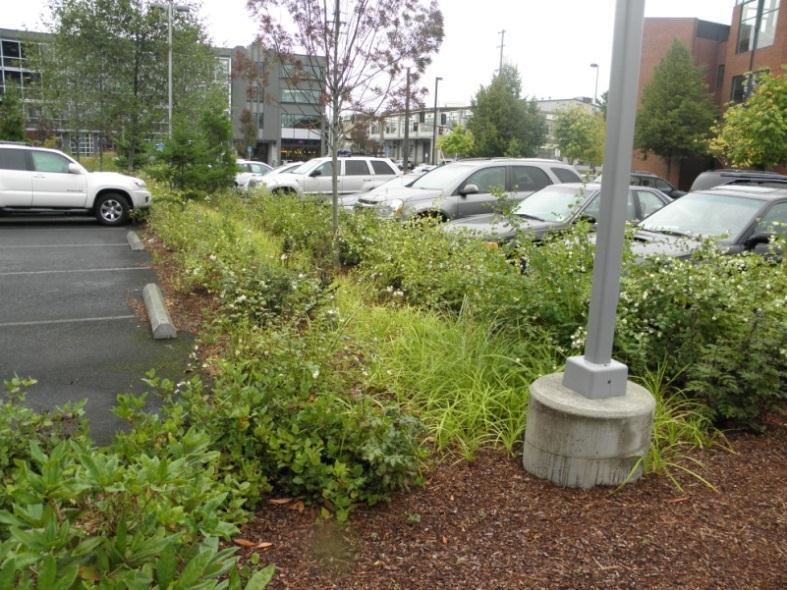

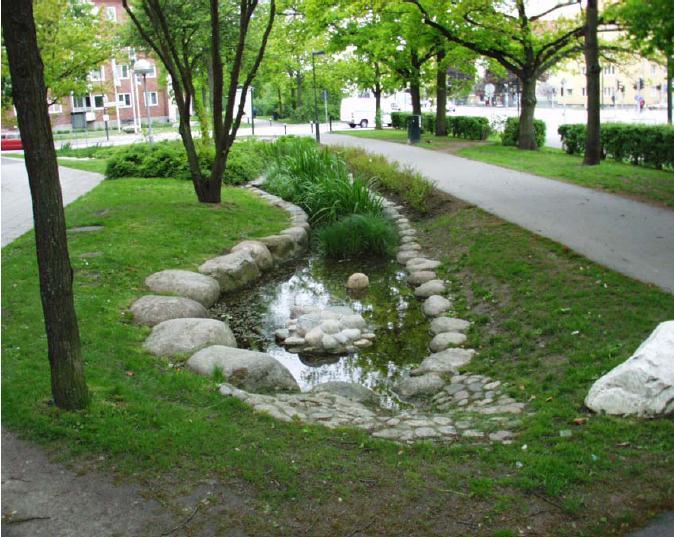

19 Gröna gator - Svackdiken 19 19

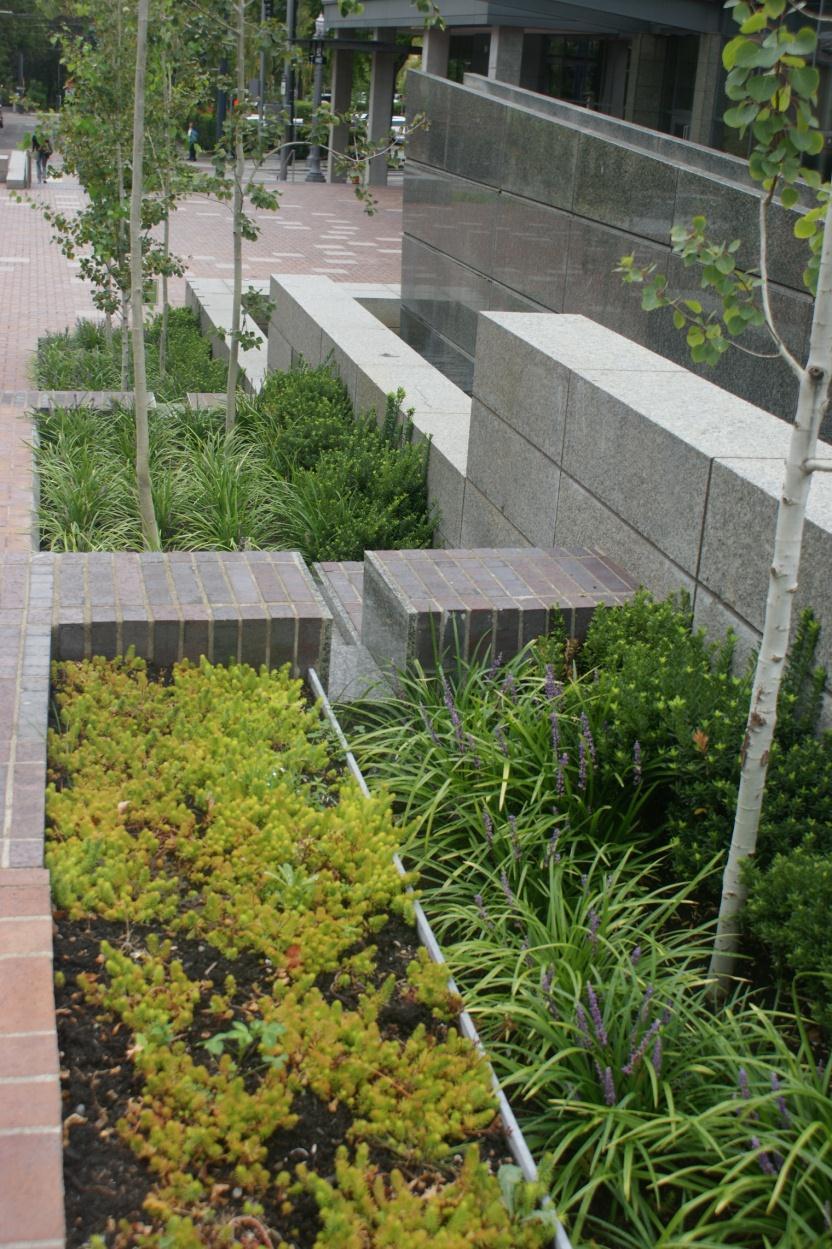

20 Gröna gator - planteringar Genomströmning (pass through) med befintliga brunnar nedströms Infiltration i jorden eller till dräneringsledning (line) Kantsten med släpp mot gångbanan 20 Bräddbrunn 20

21 Gröna gator - planteringar Kombinerade flera planteringar på rad, dämmen i branta partier eller för ökad fördröjning. ÖVERFALL TORRT FUKTIGT 21 21

22 22 22

23 Gröna gator utvidgade kantstenar Kan innebära reduktion av p-platser Ersätter p-ytor med landskap Ökar gåendes säkerhet, minska avstånd för passage över väg Hastighetsdämpande för trafik 23 23

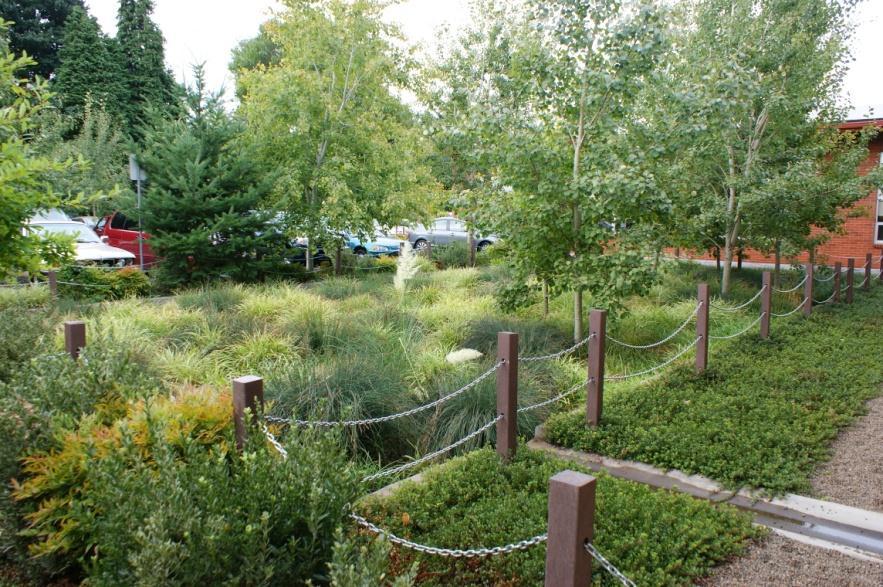

24 Gröna gator regngårdar 24 Gräs, halvgräs (säv, starr), buskar, permeabla beläggningar, spänger 24

25 Exempel på retrofitprojekt 25 25

26 Retrofit Före Efter 26 26

27 Retrofit Före Efter 27 27

28 Retrofit Före Efter 28 28

29 Retrofit Före Efter 29 29

30 Retrofit 2000 Pre-Design Recommendation 30 30

31 Retrofit 31 31

32 Miljoner US $ $160 $140 $120 $100 $80 $144 $81 $86 Besparing $ $60 $40 $20 $0 Pipes Pipes + Green 32 32

33 33

34 34

35 35

36 36

37 37

38 38

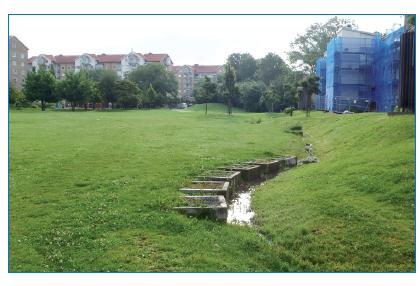

39 39

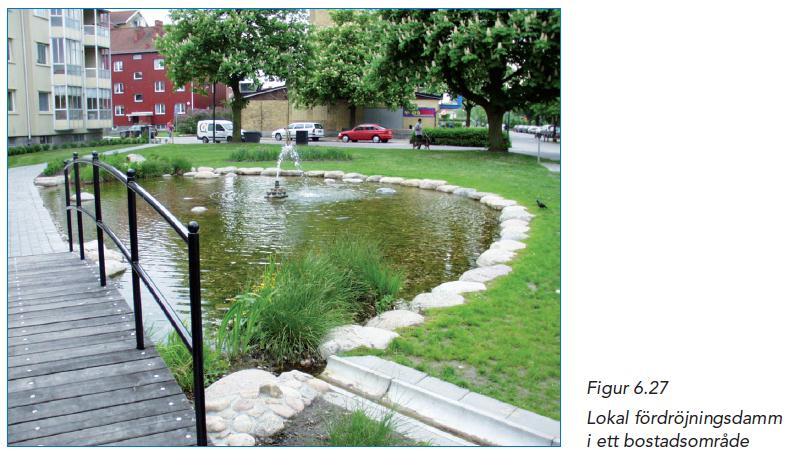

40 40

41 41

42 42

43 ALHAGENS VÅTMARK, NYNÄSHAMN 43

44 44

45 45

46 46

47 47

48 48

49 KLIMATFÖRÄNDRINGAR 49

50 Klimatförändringar och översvämningar Sveriges temperatur 1860 till 2012 Källa: Sten Bergström SMHI, Föredrag vid rörnätskonferens

51 Skyfall har blivit vanligare Källa: Sten Bergström SMHI, Föredrag vid rörnätskonferens

52 BERÄKNINGAR 52

53 STORLEK PÅ YTAN TYP AV YTA TYP AV REGN 53

54 54

55 Hur mäter vi regn? 55

56 Manuellt: SMHI mäter nederbörden 3 gånger per dygn. 56

57 Automatiska regnmätare 57

58 [m] SNB21082 N Libroback intensitet RG Libroback Accum.: [l/s,ha] [l/s] SNB21082 Q Accum.: :00: :00: :00: :00:

59 59

60 Malmö IDF 60

61 Stockholm IDF 61

62 62

63 φ = avrinningskoefficient (A 1 x φ 1 + A 2 x φ 2.) / A tot avrinningskoefficienter: 63

64 Räkna ut dimensionerande flöde. Välj dimension från Colebrooks diagram, utifrån lutning och flöde. 64

65 Två metoder: Rationella metoden Tid - Areametoden 65

66 Rationella metoden q d = A x i x φ A = områdets area (hektar) i = regnintensitet (10 min varaktighet och återkomsttid) φ = avrinningskoefficient (A 1 x φ 1 + A 2 x φ 2.) / A tot 66

67 Exempel: Beräkna flödet från en gata i Haninge. Gatan är 600 meter lång och 10 meter bred. Använd rationella metoden. Instängt område, använd ett regn med 5-års återkomsttid. 67
