1 , Helsingborg Planprogram för Norra Borstahusen 1 Utredning av kapacitet för avloppsnät och anslutnings möjligheter på VA system

2 , Helsingborg Anslutningsförhållenden: Inom Norra Borstahusens planområde finns det tre stycken befintliga spillvattenledningar med anslutnings möjlighet(fig. 1). 1. Öster om planområdet längs Helsingborgsvägen S400mm, material betong från 1969 som avleder spillvatten från Ven, Glumslöv, Sundvik och Härslöv till spillvatten pumpstation nr Söder om planområdet längs Löpargatan S400mm, material betong från Denna sträcka avleder spillvatten från kvarteren Tornet och Drottningen till spillvatten pumpstation nr Väster om planområdet längs Erikstorpsvägen en TA ledning 225 mm, PVC som pumpar spillvatten till SNB2442 som ligger i korsningen Erikstorpsvägen Kalkugnsatan och som sedan övergår till en självfallsledning S225 mm, material betong från Denna ledning avleder spillvatten från Erikstorp semester byn, Campingen samt samhället längs kusten och vidare till pumpstation nr.5. 2 Norra Borstahusen planområde Fig.1 Planområdet och VA system på Norra Borstahusen.

3 , Helsingborg 3 Fig.2 Etappindelning för Norra Borstahusen. Beräkning av spillvattenflöde för olika etapper och tillrinningsområde: Spillvattenledningar skall dimensioneras för att avleda största beräknade vattenmängd. När antalet anslutna personer är under 1000 och industrianslutning saknas då bestäms det dimensionerande spillvatten flödet med hjälp av kurvan i fig. 4 i Svenskt Vatten P90(Dimensionering av allmänna avloppsledningar). Etapp 1: Förväntas byggnation av ca 300 radhus/villor beräknat med 3 personer per hushåll blir det ca 900 personer. Spillvattenflödet för E1 blir:13 l/s Etapp 2: Förväntas byggnation av ca 120 radhus/villor och ca 160 lägenheter beräknat med 3 personer per hushåll blir det ca 840 personer. Spillvattenflödet för E2 blir:12 l/s Etapp 3: Förväntas byggnation av ca 120 radhus/villor och ca 200 lägenheter beräknat med 3 personer per hushåll blir det ca 960 personer. Spillvattenflödet för E3 blir:15 l/s.

4 , Helsingborg Etapp 4: Förväntas byggnation av ca 70 radhus/villor och ca 60 lägenheter beräknat med 3 personer per hushåll blir det ca 390 personer. Spillvattenflödet för E4 blir: 6 l/s. Flödesmätningar under perioden Fig.3 Mätpunkter för flödesmätare. Fig.4 Mätpunkt för flödesmätningar på Ålabodsvägen i Glumslöv.

5 , Helsingborg 5 Fig.5 Flödesmätningar och nederbörd på Helsingborgsvägen, Landskrona( ) Fig.6 Flödesmätningar och nederbörd på Remigatan, Landskrona( )

6 , Helsingborg 6 Fig.7 Flödesmätningar och nederbörd på Holmgatan, Landskrona( ) Fig.8 Flödesmätningar och nederbörd på Strandvägen, Landskrona( )

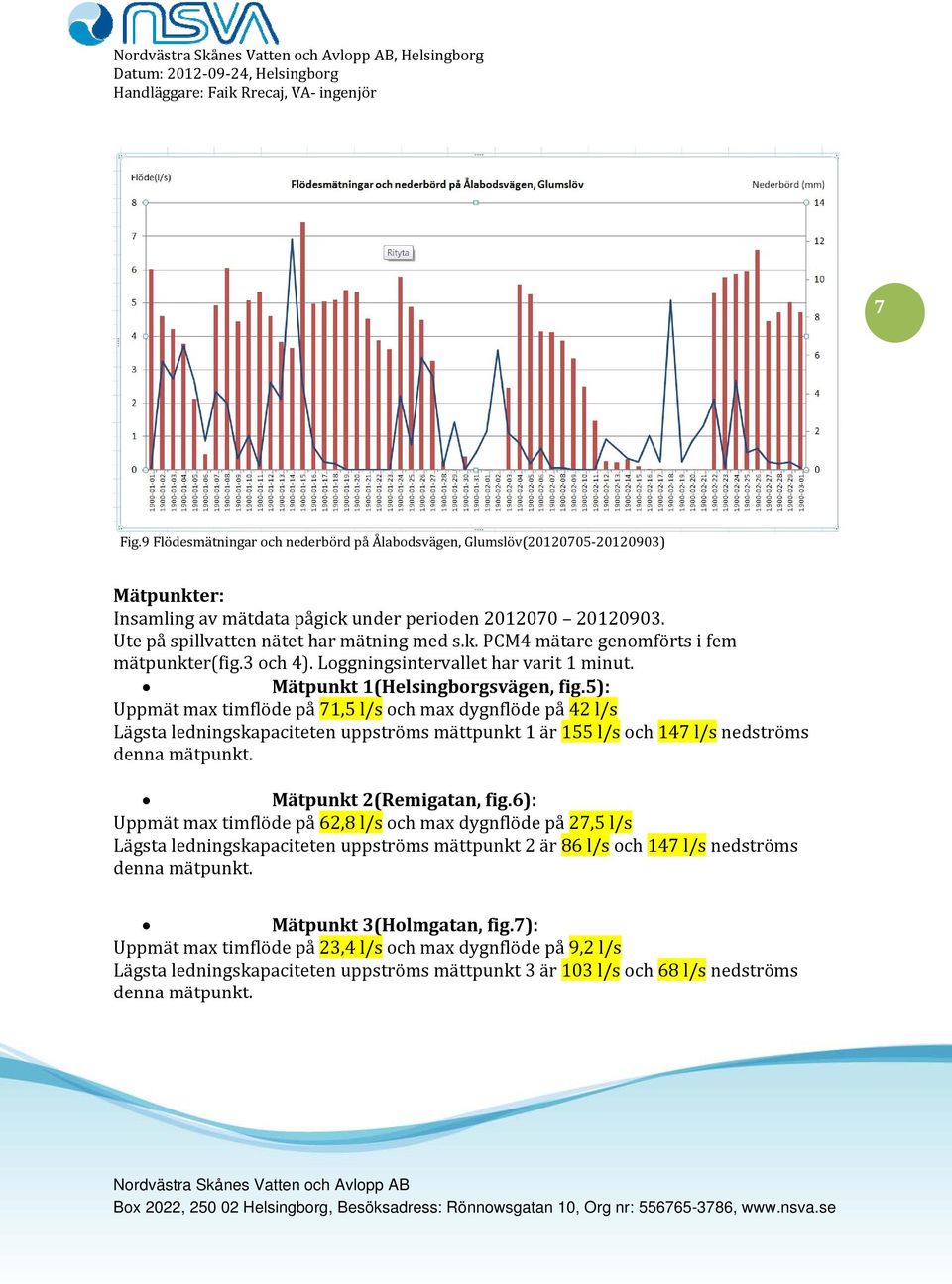

7 , Helsingborg 7 Fig.9 Flödesmätningar och nederbörd på Ålabodsvägen, Glumslöv( ) Mätpunkter: Insamling av mätdata pågick under perioden Ute på spillvatten nätet har mätning med s.k. PCM4 mätare genomförts i fem mätpunkter(fig.3 och 4). Loggningsintervallet har varit 1 minut. Mätpunkt 1(Helsingborgsvägen, fig.5): Uppmät max timflöde på 71,5 l/s och max dygnflöde på 42 l/s Lägsta ledningskapaciteten uppströms mättpunkt 1 är 155 l/s och 147 l/s nedströms denna mätpunkt. Mätpunkt 2(Remigatan, fig.6): Uppmät max timflöde på 62,8 l/s och max dygnflöde på 27,5 l/s Lägsta ledningskapaciteten uppströms mättpunkt 2 är 86 l/s och 147 l/s nedströms denna mätpunkt. Mätpunkt 3(Holmgatan, fig.7): Uppmät max timflöde på 23,4 l/s och max dygnflöde på 9,2 l/s Lägsta ledningskapaciteten uppströms mättpunkt 3 är 103 l/s och 68 l/s nedströms denna mätpunkt.

8 , Helsingborg Mätpunkt 4(Strandvägen, fig.8): Uppmät max timflöde på 32 l/s och max dygnflöde på 10,2 l/s Lägsta ledningskapaciteten uppströms mättpunkt 4 är 15 l/s och 68 l/s nedströms denna mätpunkt. Mätpunkt 5(Ålabodsvägen Glumslöv, fig.9): Uppmät max timflöde på 16 l/s och max dygnflöde på 7,4 l/s Flödet i mätpunkt 5 är intressant att känna till för framtida planer om man eventuellt ska avleda spillvattnet till Rydebäck(Helsingborg) via den befintliga 400 mm självfalls bräddledningen. 8 Uppströms alla mätpunkter finns det separerat ledningsnät med undantag uppströms mätpunkt 4(Strandvägen och kvarteret Kalkugnslycka) där det finns ca 160 meter kombinerat system som avvattnar ca 0,25 ha. Enligt diagram(fig. 5,6,7 och 8) tyder att flödestopparna inte berörs av direkt nederbörds påverkan utan de berörs av indirekt nederbörds påverkan samt läck och dräneringsvatten. Indirekt nederbördspåverkan blir större vid regn med längre varaktighet och större intensitet. Indirekt nederbördspåverkan berörs av ytor som inte är direkt anslutna (gröna ytor och mark med hög porositet) till spillvatten nätet. Den indirekt nederbördspåverkan är inte lätt att bestämma, beroende på att indirekt nederbördspåverkans flöden är mer utdragna i tiden.

9 , Helsingborg Spillvattenledningar: 9 Fig.10 Spillvattensträckor 1 och 2 som kan ta emot spillvatten från områden 1,3 och 4 respektive område 2. Spillvatten flöde från hela planområdet(e1,e2,e3,och E4) enligt beräkningar går upp till 46 l/s som ska avledas av befintliga spillvattenledningar.

10 , Helsingborg Det bästa alternativet att avleda spillvattnet höjdmässigt för hela planområdet hade varit spillvattensträckan 3(fig. 1) längs Erikstorpsvägen och Strandvägen. Denna sträcka uppfyller inte funktionskraven att avleda spillvatten flödet mot risk för skadlig uppdämning eftersom lednings kapacitet är begränsad och i nuläget finns det översvämnings problem inom detta område. Aktuella sträckor för påkoppling av spillvatten från planområdet är punkt 1 på Helsingborgsvägen(E2) och 2 på Löpargatan(E1,E3 och E4) se fig Spillvattensträcka 1(Helsingborgsvägen) har bra kapacitet nedströms anslutningspunkten(snb 1598) och kan ta emot 12 l/s spillvatten som etapp 4 kommer att generera. Spillvatten sträcka 1 avleder spillvatten från Glumslöv, Ven, Sundvik och Härslöv och rinner längs Helsingborgsvägen, SPU 14, Norra Infartsvägen, Eriksgatan, Föreningsgatan, Järnvägsgatan och vidare till SPU1 som sedan pumpar vidare till reningsverket(fig.10). Spillvattensträcka1(Helsingborgsvägen) har lägsta kapaciteten på 86 l/s (sträcka SNB3440 SNB 3454) norr om SPU 14 och vid mättpunkt 2 uppmätte man max timflöde på 62,8 l/s och om man lägger till 12 l/s (flödet från E2)blir det 74,8 l/s som är trots allt lägre än sträckans lägsta kapacitet. Områdets topografi (höjdmässigt) gör att största delen av spillvattnet inte kan rinna med självfall till anslutningspunkt 1(SNB 1598)och en pumpstation i området kan bli angelägen. Spillvattensträcka 2(Löpargatan) har också bra kapacitet nedströms SNB 7256(fig.12) och kan bli aktuellt att ta emot spillvattenflödet på 34 l/s som tillkommer från nya tillrinningsområden(e1, E3 och E4). Den befintliga spillvattenledningen uppströms SNB 7256(Löpargatan) är en 300 mm betong ledning ca 150 meter med låg kapacitet: 47 l/s; 60 l/s och 27 l/s. Det bör läggas en ny 400 mm ledning(snb1 SNB7256) parallell med denna ledning för att få bättre kapacitet i ledningen samt inte belasta den befintliga ledningen, alternativ lösning är schaktfri rörförnyelse med dimensionsökning(s.k. Bursting metoden). Ny anslutningspunkt för tillrinningsområden E1, E3 och E4 blir SNB 1(fig.12).

11 , Helsingborg En annan spillvattensträcka som behövs ses över kapacitet mässigt är sträcka SNB 8026 SNB 8029(ca 50 m lång) som ligger ca 320 m nedströms SPU 5( fig.11). Denna spillvattensräcka 400 mm betong från 1958 har kapacitet på 68 l/s och om man utför en dimensionsökning på 600 mm med schaktfri rörförnyelse förhöjas kapaciteten med upp till 197 l/s. 11 Fig.11 Spillvattensträcka SNB 8026 SNB 8029

12 , Helsingborg Planområdet som omfattar etapper E1, E3 och E4 enligt beräkningar kommer att generera spillvattenflöde på 34 l/s. Även inom detta område(e1, E3 och E4) kommer att behövas en ny pumpstation eller ombyggnation av befintlig pumpstation nr 8 för att pumpa vidare spillvattnet mot anslutningspunkten SNB1 på Löpargatan. 12 Fig. 12 Ny TA ledning längs Kalkugnsgatan

13 , Helsingborg Den befintliga tryckledningen TA225 mm, PVC 500 meter lång kan användas för det nya planområdet(e1,e3 och E4) men ombyggnation av pumpstation och pumparnas prestanda bör ses över. Befintlig pumpstation 8(SPU8) pumpar spillvattnet genom TA ledningen 225mm till SNB 2442(korsningen Erikstorpsvägen Kalkugnsgatan). En ny lösning rekommenderas: Att fortsätta med TA ledningen från SNB 2442 längs Kalkugnsvägen till en ny SNB 1 och sedan med självfall till SNB 7256 längs Löpargatan(fig.12). Denna lösning avlastar kustområdet som idag har översvämnings problem. 13 Enligt Flygts pump dimensionerings program Xylect med befintlig systembeskrivning och de nya parametrarna samt utformning av nytt rörsystem resulterar till två pumpar av typen NP 3153, 7,5 kw som klarar flödet på ca 40 l/s. Även pumprestanda i SPU5 på Kalendargatan och SPU 4 på Citadellvägen bör ses över med tanke på det nya tillkommande flödet som genereras av E1, E3 och E4. Det kan bli aktuellt med pumpbyte(nya pumpar med högre prestanda) i alla berörda pumpstationer nedströms planområdet. Det är viktigt att påpeka att en del av spillvattenflödet från E3 och E4 kan avledas med självfall till nya SNB 1 om det är höjdmässigt utförbart(fig.12).

14 , Helsingborg Dricks vattenledningar: 14 Fig.13 Vatten funktionsmodell Mike Urban för Helsingborgsvägen, Norra Borstahusen. g.14 Vatten funktionsmodell Mike Urban för Erikstorpsvägen, Norra Borstahusen. Fi

15 , Helsingborg 15 Fig.15 Vattenanslutning inom planområdet. Enligt vattenmodellen(fig. 13 och 14) finns det tillräckligt med vattentryck och kapacitet för att försörja med dricksvatten hela planområdet på Norra Borstahusen. Dricksvatten ledningen V200mm SGJ från 1978 som ligger öster om planområdet längs Helsingborgsvägen kan försörja med dricksvatten planområden som kommer att byggas under Etapp 2 och Etapp 4, ca 190 radhus/villor och ca 220 lägenheter med ca 1200 personer. Dricksvatten ledningen V200mm eternit från 1960 som ligger väster om planområdet längs Erikstorpsvägen kan försörja med dricksvatten planområden som kommer att byggas under Etapp 1 och Etapp 3, ca 420 radhus/villor och ca 200 lägenheter med ca 1900 personer. Vatten ledningen(v200 mm, eternit) ca 500 meter lång bör utbytas med PE rör i samband med byggnation av etapp 1(E1).
