1 Författare Anqi Li Tfn Mobil Datum 17/03/2017 Projekt ID PM VA-plan Eneby Torg i Danderyds Kommun 1 Inledning 1.1 Omfattning ÅF har fått i uppdrag att ta fram en preliminär VA-plan i samband med detaljprocess inför planerad exploatering i Eneby Torg, Danderyds Kommun. Exploateringen omfattar ca 500 lägenheter, två eventuella förskolor samt två nya lokalgator. Höjdsättning och utformning av en del av Enebybergsvägen, belägen väst om planområdet, kommer även förändras. Översiktsfotot nedan illustrerar ett ungefärligt läge av planområdet. Figur 1 illustrationsbild över planområdet PM VA-plan_Eneby Torg_Granskt Page 1 (3)

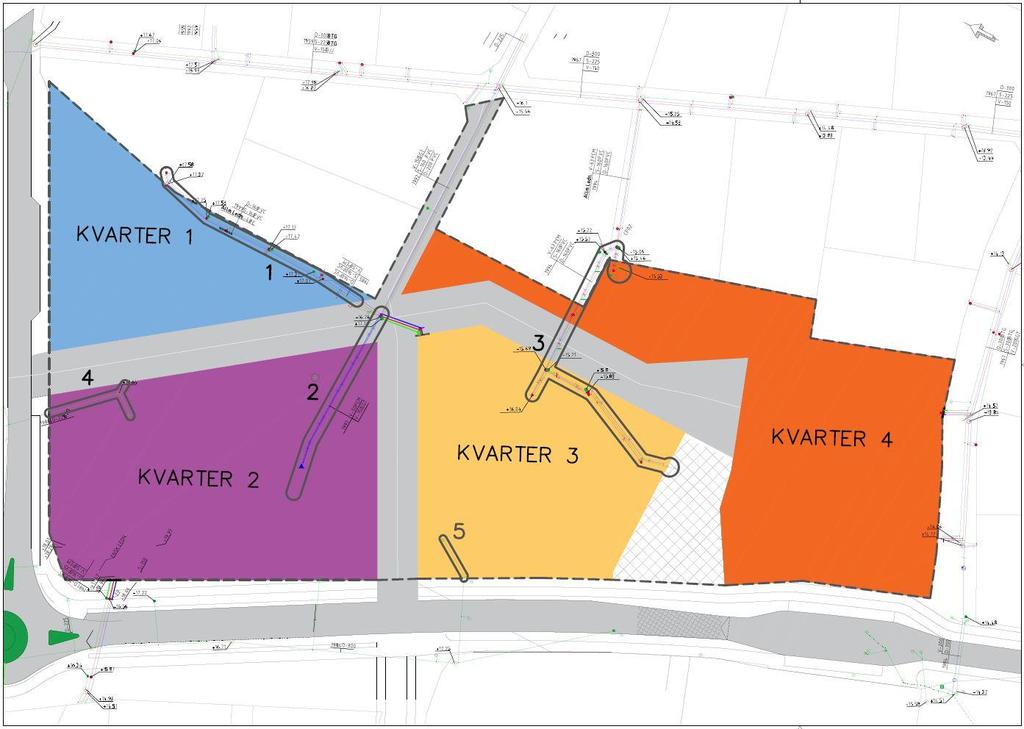

2 1.2 Syftet För att säkerställa framtida försörjning av både befintlig och planerad bebyggelse har en preliminär VA-plan upprättats, där situationsplanen samt nya anslutningar redovisas i förhållande till befintliga ledningar. Ett separat PM gällande kapacitetsberäkning har även tagits fram för att bedöma om befintliga spillvattensystem kommer kunna hantera det utökade flödet (Hänvisning till Kapacitetsberäkning av spillvattenledning -Enebyberg, ). 1.3 Avgränsning I detta PM ingår endast principlösning för VA-ledningar, dvs. vatten, spill- och dagvatten. 2 Utvärdering av konflikter 2.1 Identifiering av konflikt Konfliktområden mellan befintliga va-ledningar och den planerade bebyggelsen har kunnat identifieras och illustrerats enligt figuren nedan: Figur 2 Konfliktområden numrerade från 1 till 5 PM VA-plan_Eneby Torg_Granskt Page 2 (3)

3 2.2 Preliminär lösning med nya anslutning (Hänvisning till Figur 2 samt BILAGA 1 VA-PLAN) I erhållet underlag visas VA-ledningar; vatten, spillvatten och dagvatten. I nuläget är ledningarna placerade i befintliga vägar i villaområdet. Det finns ledningar under samtliga planerade kvarter som kommer att behöva rivas. Nya föreslagna anslutningar är baserade på förutsättning att påkopplade ledningar kan hantera utökat flöde med sin rörkapacitet. Befintliga ledningar som försörjer Klövern 7, 13 och 14 samt två villor öst om planområdet hamnar i Kvarter 1 efter exploateringen (Konfliktområde 1). Dock ligger ledningarna en bit ifrån byggnader. Därför rekommenderas dessa ledningar ligga kvar i samma läge, vilken utgör den mest kosteffektiva lösningen. Anslutning till alla tre befintliga fastigheter bibehålls som potential anslutning av Kvarter 1 för senare skede. Mer information om husgrunden och eventuella underjordiska garage krävs för att göra en bedömning om vilken anslutningspunkt som utgör den bästa lösningen. Ledningar som försörjer Snödroppen 7, 8, 11 och 12 bör även rivas fram till kvartersgränsen (Konfliktområde 3). Kvarter 3 rekommenderas att ansluta mot de befintliga ledningarna i Kvarnängsvägen medan Kvarter 4 bibehåller anslutning mot Gethagsgatan, som i nuläget försörjer Snödroppen 16. Anslutning till Snödroppen 1 kommer att utgå då fastigheten tillsammans med Snödroppen 16 blir ett och samma Kvarter. Vatten, spill- och dagvattenförsörjning till Kvarter 2 sker mot ledningar som korsar under Enebybergsvägen, beläget väster om planområdet. Vattenledning som ligger i Kvarnängsvägen och sträcker sig fram till befintlig fastighet Rödbetan 1 behöver flyttas/rivas (beroende på funktionen idag) på grund av konflikt med husbyggnader i Kvarter 2 (Konfliktområde 2). Konfliktområden 4 och 5 avser dagvattenbrunnar med motsvarande ledning som kommer ligga under byggnader av Kvarter 2 respektive Kvarter 3. Nya lägen för brunnarna ska anpassas till dagvattenlösningen som erhålls i en separat rapport. 2.3 Dagvattenlösning Dagvattenfrågor hanteras av ett annat konsultföretag och VA-planen behöver uppdateras som en anpassning till deras rekommendationer. Dock har inte dessa underlag tillhandahållits ännu och bör samordnas i kommande skeden. PM VA-plan_Eneby Torg_Granskt Page 3 (3)

4 Författare Louise Bertilsson Telefon Mobil E-post Datum 17/03/2017 Projekt ID Granskad av: Bernt Nyström Kapacitetsberäkning av spillvattenledning - Enebyberg 1 Inledning I Enebyberg planeras 500 nya lägenheter samt 3 förskolor i ett nytt bostadsområde. Utformning av spillvattenledningar samt anslutningspunkter i samband med det planerade bostadsområdet i Enebyberg baseras på kapaciteten i det befintliga kommunala spillvattennätet. ÅF Infrastructure har fått i uppdrag att utföra en kapacitetsberäkning för att bedöma hur anslutning från samtliga kvarter kan ske. 2 Metod Kapacitetsberäkningarna baseras på information om lutning och rördimension på samtliga ledningssträckor. Lutning och rördimension läses av i Coolebrook s diagram för att erhålla vattenhastigheten vid fylld sektion, dvs kapaciteten. För att se huruvida det befintliga ledningsnätet klarar av den ökning i vattenflöde som nybyggnationen innebär jämförs uppskattat framtida flöde med den belastningskapacitet som finns i dagsläget. Dimensionerade spillvattenflöde för den planerade bebyggelsen beräknas genom ekvation 4.2 samt schablonvärden ur kapitel 4 Dimensionering av avloppsystem ur Svenskt Vatten P110. Ekvation 4.2 används då antalet anslutna personer till varje anslutningspunkt är mindre än 1000 personer. När antalet anslutna personer är i intervallet följer beräkningen formel nedan härligt q dim = K (DU antal lgh) [l/s] (4.2) där K = sannolikhetsfaktor [ ], vilken är antagen till 0.3 för den rekommenderade svenska kurvan (Figur 4.1 i P110) Du = summerade normflöden per lägenhet [l/s] ÖSTRA MÖRBYLUND KAPACITETSBERÄKNING_Enebyberg SIDA 1 (5)

5 Summerat normflöde per lägenhet är baserat på ett uppskattat värde för en typiskt svensk lägenhet, 7,6 l/s, baserat på två tvättställ, två WC, en dusch, en diskbänk, en diskmaskin och en tvättmaskin. Antal personer per lägenhet är 2,5 (Svenskt Vatten, 2016). Flödet från en villa beräknas vara samma som för en lägenhet. En säkerhetsfaktor på 1,5 används även i beräkningarna (Svenskt Vatten, 2016). 2.1 Förutsättningar Utgångspunkten för beräkning av spillvattenflöde baseras på antal lägenheter enligt uppskattade uppgifter från exploatörer. För påverkan från villor har ett högt dimensionerande flöde antagits, baserat på ekvation 4.2. Detta för att ha en säkerhetsmarginal. En förskola antas ha 30 personer i den dagliga verksamheten. Kapaciteten beräknas för de ledningar som erhållits via underlag från kommunen men det ska dock poängteras att det bör göras en noggrannare översyn hur påkopplingen påverkar nedan liggande ledningar. Det erhållna underlaget visar enbart ledningar inom utredningsområdet. 3 Resultat 3.1 Dimensionerande spillvattenflöde Dimensionerande flöden genereras av planerad bebyggelse har beräknats med hjälp av Ekvation 4.2 och sammanställs nedan (tabell 1). Tabell 1. Dimensionerande spillvattenflöde beräknat för de kvarter som ansluts till samma ledning. Områden Anslutningspunkt Uppskattat antal lägenheter (st) Momentant spillvattenflöde (l/s) Flöde med säkerhetsfaktor 1,5 (l/s) Kvarter 1 A Kvarter 2 B Kvarter 3 A Kvarter 4 C Förutom de nya lägenheterna kommer förskolor byggas och befintliga villor kommer även påverka. Dimensionerande spillvattenflöden beräknas med ekvation 4.2 och sammanställs nedan (tabell2). Tabell 2. Dimensionerande spillvattenflöden från omkringliggande fastigheter inom villaområde samt uppskattat flöde för förskola inom det nya planområdet. Områdestyp Anslutning till sträcka Uppskattat genererat flöde per områdestyp (l/s ) Flöde med säkerhetsfaktor 1,5 (l/s) Villaområde 1 (13 villor) A Villaområde 2 C 2 3 (5 villor) Förskola A & C 0,05 0,08 DATUM: 17/03/2017 KAPACITETSBERÄKNING_Enebyberg SIDA 2 (5)

6 Dessa momentana spillvattenflöden avser mängden spillvatten som genereras vid anslutningspunkter och utgör även det mest kritiska fallet. 3.2 Förslag på anslutningspunkter för påkopplingar Det föreslås att kvarter 1 ansluts till befintlig ledning i punkt A och kvarter 3 ansluts till spillvattenledning i Kvarnängsvägen till sträcka A4, kvarter 2 ansluts till befintlig ledning i punkt B, kvarter 4 ansluts till befintlig ledning i Gethagsvägen i punkt C (figur 1). Figur 1. Översikt av planerat, befintligt samt utgående spillvattenledningar. Redovisning av anslutningspunkter uppdelade i A, B och C samt numrerade delsträckor för varje anslutningspunkt. DATUM: 17/03/2017 KAPACITETSBERÄKNING_Enebyberg SIDA 3 (5)

7 3.3 Analys av kapacitet på befintlig ledning i förhållande till framtida belastning Ledningsnätet i utredningsområdet består av betong samt PVC. Resultaten i tabell 3 baseras på att betongrör ha ett k-värde = 1 i Coolebrook s diagram. Rörsträckor markerade med * i tabell 3 markerar PVC-rör och för dessa används k-värdet = 0,2. Tabell 3. Ledningsnätet indelat i rörsträckor, A1-8, B1-2, C1-2. Sträcka Rörlängd (m) Höjdskillnad (m) Lutning ( ) Rördimension (mm) Kapacitet (l/s) A1* 19,7 0, A2* 17,3 0, <10 A3* 19,6 0, <10 A4* 72,6 1, A5 40,1 1, <30 A6 47,3 0, <30 A7 44,5 0, <30 A8 29,0 0, <30 Flöde efter exploatering (l/s) B1* 22,7 0, B2* 4,5 1, <15 C1 44,5 0, C2 39,5 0, < Sträcka A - Kvarter 1 och 3 Kvarter 1 kopplas på sträcka A1-3 i befintlig ledning i Bryggare Bergs väg. Lägsta kapacitet på sträckan A1-3 är 12 l/s. Dimensionerande flöde från nybyggnationen uppskattas till 10 l/s. A1-3 bedöms klara ökningen i flöde. Flödet från de två villor som ansluter anses vara försumbart. Sträcka A4 kommer att påverkas av anslutningar från kvarter 1 och 3, totalt 25 l/s. Kapaciteten är 25 l/s. Ledningsträcka A5-8 påverkas av nybebyggelse samt befintliga villor. Villorna antas bidra med mindre än 100 anslutna, men ekvation 4.2 används för att erhålla ett flöde med säkerhetsmarginal. Högt räknat kommer villorna maximalt att bidra med 5 l/s. Totalt innebär detta en belastning på 30 l/s från kvarter 1 och 2 samt 13 villor. På sträcka A5-8 är den lägsta identifierade kapaciteten 45 l/s. Inom kvarter 1 planeras en förskola som kommer påverka med ett mycket lågt flöde, uppskattningsvis 0,08 l/s. Förskoleverksamheten genererar flöden den tid på dygnet då det vanliga hushållet uppskattningsvis inte används. Flödet från förskolan bedöms vara försumbart då förskolans verksamhet och de vanliga lägenheterna påverkar spillvattennätet under olika tidsintervall. DATUM: 17/03/2017 KAPACITETSBERÄKNING_Enebyberg SIDA 4 (5)

8 Ledningen längs sträcka A bedöms klara exploateringen Sträcka B - Kvarter 2 Kvarter 2 ansluts till befintlig ledning i punkt B. Lägsta identifierade kapacitet är 30 l/s. Dimensionerande flöde från kvarter 2 uppskattas till 15 l/s (tabell 2). Ledningen längs sträcka B bedöms klara exploateringen Sträcka C - Kvarter 4 Kvarter 4 ansluts till befintlig ledning i Gethagsvägen i punkt C. Lägsta identifierade kapacitet på sträckan C är 95 l/s. Dimensionerande flöde från kvarter 4 uppskattas till 15 l/s. Villorna antas bidra med mindre än 100 anslutna, men ekvation 4.2 används för att erhålla ett flöde med säkerhetsmarginal. Högt räknat kommer 5 villor maximalt att bidra med 3 l/s. Med ett tillskott från villor på ledningen blir dimensionerande flöde 18 l/s. Ledningen längs sträcka C bedöms klara exploatering. 4 Slutsats De beräkningar som gjorts för kapacitet på befintliga ledningsnät inom planområdet tyder på att en framtida ökning i dimensionerande flöden kan hanteras. Referenser Svenskt vatten, 2016, Avledning av dag-drän- och spillvatten (P110) DATUM: 17/03/2017 KAPACITETSBERÄKNING_Enebyberg SIDA 5 (5)

9 SITUATIONSPLAN SKALA 1:800 (A3) ÅF INFRASTRUCTURE Frösundaleden 2A Solna Tel:
