2 Projektbenämning: Beställare: Uppdragsledare: Handläggare: Oberoende granskare: Strömmingarna 1-7 Karl-Johan Lenneryd, Geoveta AB Henrik Ölander-Hjalmarsson Henrik Ölander-Hjalmarsson Kjell Norberg, Atkins Sverige AB Upprättad: Göteborg Reviderad: , Sammanfattning har lagts in i rapporten. Konsult Org. Nr Beställare Geoveta AB Org. Nr Sjöängsvägen Sollentuna

3 SAMMANFATTNING Besqab och Riksbyggen planerar att utveckla ett befintligt bostadsområde i Täby kommun. Inom planområdet ligger i dagsläget 7 villor belägna. Området ska förtätas med ca 7 bostadshus för ca 400 lägenheter. har fått i uppdrag via Geoveta att åt Besqab och Riksbyggen ta fram översiktliga principer för VA-försörjningen avseende Kv. Strömmingen i Täby kommun. Ett flertal befintliga VA-ledningar finns i anslutning till planområdet och flera av kommunens ledningar är lokaliserade inom själva planområdet. Beräkningar för planområdets VA-försörjning av utförts enligt kommunens anvisningar, Svenskt vattens publikation P83 samt Svenskt vattens publikation P110. Befintlig kapacitet i dricksvattennätet bedöms vara tillräcklig. Befintligt spillvattennät bedöms dock vara överbelastat i dagsläget. Tre förslag till avhjälpning av detta har föreslagits i utredningen, bland annat med omledning av spillvatten via en ny ledning från uppströms belägna områden. För det fortsatta framtida arbetet behöver de framtagna alternativen studeras mer i detalj. Dimensionerande dricksvattenförbrukning har beräknats till ca 26 l/s, inkl. släckvatten. Dimensionerande spillvattenflöde har beräknats till ca 15 l/s. Åtkomst till kommunens ledningar inom planområdet behöver säkerställas i detaljplan.

4 INNEHÅLL 1 Inledning Uppdraget Syfte Avgränsningar Organisation Underlag Geotekniska och topografiska förutsättningar Befintlig VA-försörjning Vatten och vattentryck Spillvatten Befintliga vattenkontrakt Föreslagen VA-försörjning Allmänt Vatten Vattentryck Släckvatten vattenförbrukning Ledningsdimensioner på servisledningar Spillvatten Dimensionerande flöde Ledningsdimensioner på servisledningar Dagvatten Nya avtal för kommunens ledningar Åtgärder på befintliga VA-ledningar Alternativ 1 - Ny parallell spillvattenledning Alternativ 2 - Direktanslutning från Kv. Strömmingen Alternativ 3 ny parallell spillvattenledning, kort anslutn Fortsatt arbete... 15

5 1 INLEDNING 1.1 UPPDRAGET har fått i uppdrag via Geoveta att åt Besqab och Riksbyggen ta fram översiktliga principer för VA-försörjningen avseende Kv. Strömmingen i Täby kommun. Området är beläget några hundra meter väster om Täby Centrum mellan Stockholmsvägen och järnvägsspåret, se Figur 1 och Figur 2. Besqab och Riksbyggen planerar att utveckla ett befintligt bostadsområde i Täby kommun. Inom planområdet ligger i dagsläget 7 villor belägna. Området ska förtätas med ca 7 bostadshus för ca 400 lägenheter. Planområdet har en storlek på ca 2.6 ha. Denna utredning tittar endast på översiktliga principer för dricks- och spillvatten. Under framtagandet av denna PM håller Geoveta AB parallellt på att ta fram en dagvattenutredning. Figur 1. Översiktsbild av Täby. Röd inringning visar planområdets lokalisering. Bild: Eniro

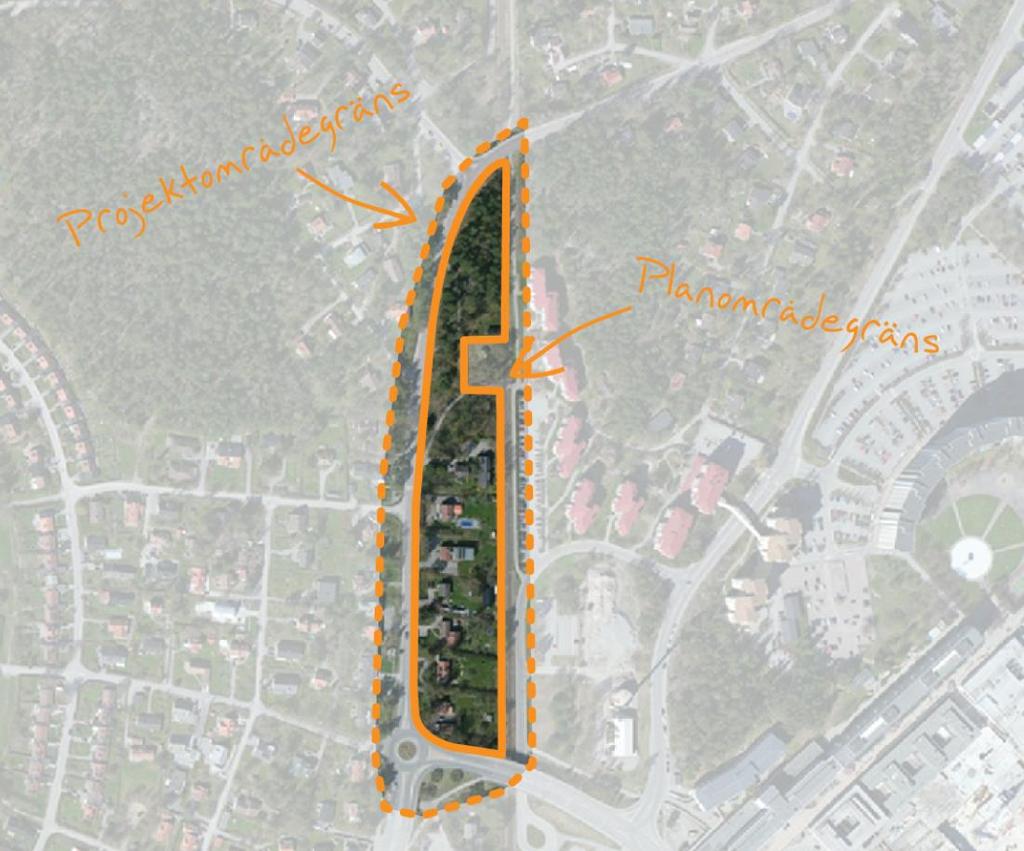

6 Figur 2. Planområdet. Vänster: preliminär strukturplan. Höger: planområdesgränsen. Bilder: Geoveta SYFTE Syftet med denna VA-utredning är att översiktligt undersöka förutsättningarna för att koppla på de nya bostadshusen på VA-nätet. Detta innebär att den befintliga kapaciteten i spill- och dricksvattennätet undersöks och att höjdförutsättningarna för området inspekteras. Dimensionerande spill- och dricksvattenflöden beräknas och dimensioner på nya ledningar föreslås. Omläggningar av befintliga VA-anläggningar som hamnar i konflikt med ny VA samt eventuella kapacitetsrelaterade åtgärder på befintligt ledningsnät föreslås. 1.3 AVGRÄNSNINGAR Denna utredning studerar förutsättningar och förslag till VA-hantering. I utredningen och dess bilagor anges principiella förslag på ny VA samt flöden och nya ledningsdimensioner. Dessa ska ses som en kontroll och vägledning av platsbehov till det kommande detaljprojekteringsskedet. 2

7 VA-utredningen tar inte hänsyn till dagvatten eftersom en separat dagvattenutredning håller på att utarbetas parallellt av Geoveta. 1.4 ORGANISATION Beställare: Uppdragsledare: Handläggare: Oberoende kvalitetsgranskare: Geoveta AB Henrik Ölander-Hjalmarsson, Dämningsverket Henrik Ölander-Hjalmarsson, Dämningsverket Kjell Norberg, Atkins Sverige AB 2 UNDERLAG Följande material har använts som underlag för VA-utredningen. ABVA Allmänna bestämmelser för användande av Täby kommuns allmänna vatten- och avloppsanläggning (2009) Digital höjdmodell. Erhållen från Geoveta Digital grundkarta över planområdet inkl. bef. VA-ledningar. Erhållen från Geoveta Information om befintliga vattenkontrakt för kommunens ledningar från Täby kommun. Information om trycknivåer i dricksvattennätet samt kapaciteten i spillvattennätet har erhållits från Täby kommun. P83 Allmänna vattenledningsnät (Svenskt vatten) P110 Avledning av dag-, drän och spillvatten (Svenskt vatten) PM hydrauliska modeller, Täby kommuns dag- och spillvattennät (WSP, granskningshandling ) PM Hydrauliska modeller, Täby kommuns vattenledningsnät (WSP, ) Preliminär strukturplan. Erhållen från Geoveta Underlag från Ledningskollen. Uppdragsbeskrivning för VA-utredning från Samhällsutvecklingskontoret. Daterad GEOTEKNISKA OCH TOPOGRAFISKA FÖRUTSÄTTNINGAR I områdets västra och norra delar består marken av sandig morän. I områdets övriga delar består marken av postglacial lera. Se Figur 3 från SGU:s kartdatabas (2018). 3

8 Figur 3. Jordartskarta från SGU (2018). BIlden visar att planområdet består främst av sandig morän (grått) och postglacial lera (gult). Området är beläget i en svacka och lutar åt sydost. I nordvästra delen av planområdet är marknivån ca +18 och i nordöstra delen ca +15. I det sydvästra hörnet är marknivån ca +13 och i sydöstra ca +10. Se Figur 4. För mer detaljerad information gällande geotekniken i området hänvisas läsaren till PM Geoteknisk utlåtande från Geoveta AB som tas fram parallellt med denna utredning. 4

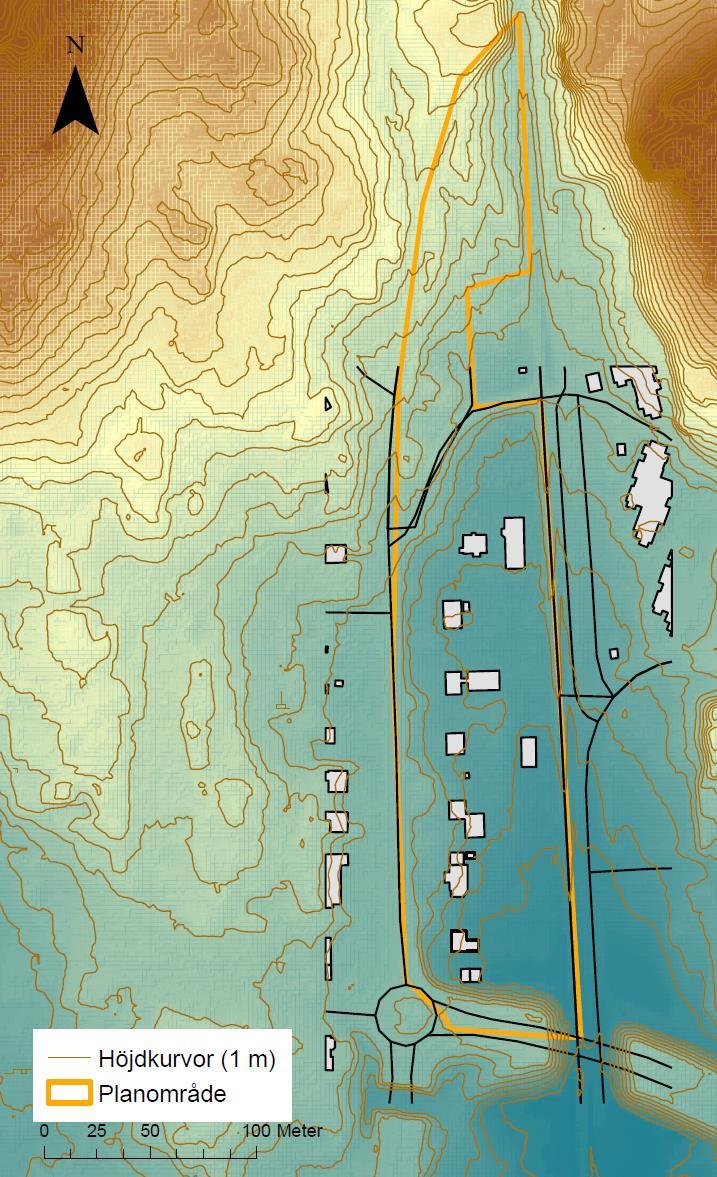

9 Ca +18 Ca +15 Ca +15 Ca +10 Figur 4. Områdets topografi. Bild: Geoveta

10 4 BEFINTLIG VA-FÖRSÖRJNING I följande stycken beskrivs ett antal kommunala VA-ledningar som finns i området. I Bilaga 1 och 2 visas ledningsplaner med befintlig VA inom planområdet. Underlag från Ledningskollen har inte visat några fjärrvärmeledningar inom planområdet. 4.1 VATTEN OCH VATTENTRYCK Inom planområdets östra sida finns en V 300 gjutjärn/v 315 PE-ledning samt en infodrad V 160 PE över Strömmingen 3. Vattentrycket i det befintliga nätet längs med Strömmingarna bedöms enligt Täby kommun vara ca mvp. 4.2 SPILLVATTEN Längs med planområdets östra sida sträcker sig en spillvattenledning av dimension 400 mm. En infodrad S 160 PE korsar området över Strömmingen 3. I dagsläget avleder S 400 BTG-ledningen spillvatten från planområdet samt från ett flertal andra områden belägna nordost och väster om planområdet. Spillvattnet avleds söderut och dimensionen på ledningen ökar successivt till 1200 mm längs sträckan fram till den ansluts till Käppalatunneln vid kvarteret Brudsporren/Fackelrosen. Käppalatunneln leder därefter vidare spillvattnet till Käppalaverket på Lidingö där det renas. Kv. Strömmingen Anslutning till Käppalatunneln Figur 5. Sträckning av befintlig spillvattenledning, från kv. Strömmingen (svart inringning) till anslutningen till Käppalatunneln. Bild: Täby kommun

11 Kapaciteten i kommunens ledningssystem har tidigare utretts av WSP med hjälp av en hydraulisk modell. Ledningar bedöms i dagsläget vara överbelastade nedströms planområdet. Det är därför inget alternativ att leda planområdets spillvatten till denna ledning utan åtgärder på det befintliga spillvattennätet. Eftersom den befintliga ledningen redan i dagsläget har otillräcklig kapacitet behöver kapaciteten ökas i spillvattennätet oavsett om det tillkommer nya flöden eller inte. Se avsnitt 6 för tre alternativa lösningar på detta. 4.3 BEFINTLIGA VATTENKONTRAKT Befintlig S 400 BTG samt V 300 gjutjärn/v 315 PE ligger innanför planområdet och befintlig tomtmark. Inom planområdet finns även en befintlig V 160 PE samt en S 160 PE. Enligt Täby kommun har fastigheterna inom Strömmingen 2-7 vattenkontrakt som medger allmänna ledningar inom de berörda fastigheterna. 5 FÖRESLAGEN VA-FÖRSÖRJNING 5.1 ALLMÄNT Täby kommun är huvudman för vatten- och avloppsförsörjningen utanför planområdet. Uppsamling av avloppsvattnet och distribution av dricksvattnet sker till de allmänna vatten- och spillvattenledningarna. Förbindelsepunkterna till fastigheten fastställs av Täby kommun enligt ABVA (2009). I fastighetens förbindelsepunkt sätts rensbrunn för spillvattenservis och servisventil för vattenservis. Dessa tillhör kommunens anläggning. Fastigheten ansluter sina VA-installationer till förbindelsepunkterna. Servisledningar från förbindelsepunkten samt andra typer av VA-installationer inom planområdet är i fastighetsägarens ägo. Fastighetens vattenmätare tillhör den allmänna VAanläggningen. Garage ska enligt Täby kommun vara avloppslösa. Om spolvatten används i garagen ska detta gå genom oljeavskiljare och därefter ledas till dagvattennätet. Restauranger, storkök osv. ska ha fettavskiljare innan anslutning till spillvattenledning. Samtliga beräkningar är baserade på ungefärligt lägenhetsantalet och bör ses som översiktliga. I vidare detaljprojektering kan mer detaljerade beräkningar för varje anslutningspunkt behöva utföras. Dräneringsledningar får inte kopplas till spillvattennätet. 5.2 VATTEN Följande beräkningar är utförda enligt P83 samt Täby kommuns föreskrifter. Enligt Besqab och Riksbyggen kommer inga sprinklersystem att finnas i byggnaderna. 7

12 5.2.1 VATTENTRYCK Enligt en hydraulisk modell av kommunens vattenledningsnät, uppbyggd av WSP, är vattentrycket i området ca mvp. Detta innebär att trycknivån är på ca m ö.h. eftersom V 300 gjutjärn-ledningen befinner sig som lägst på nivån ca +8 m ö.h. Enligt uppgift från Täby kommun ska vattentrycket i förbindelsepunkt vara minst 20 mvp över högsta tappställe i byggnaden. Den högsta planerade byggnaden har 12 våningar vilket ger en uppskattad nivå på högsta tappstället på ca +49 m ö.h. om varje våning antas vara 2.8 m. Detta innebär således att lägsta tryck i ledningsnätet för att uppnå tillräckligt tryck i högsta byggnaden behöver vara minst = +69 m ö.h. Eftersom trycket i kommunens ledningsnät är ca m ö.h. ligger trycket precis på gränsen för det erforderliga trycket i vattennätet. Intern tryckstegring kan därför eventuellt behövas i den högsta byggnaden. Övriga byggnader, som är lägre, kommer således att kunna utföras utan tryckstegring SLÄCKVATTEN Brandposter föreslås placeras i området enligt P83. Detta innebär att brandposter placeras med minsta avstånd 150 m från varandra. Räddningstjänsten ska ha max 75 m till närmaste brandpost från sina uppställningsplatser VATTENFÖRBRUKNING Två fall för sannolik vattenförbrukning har beräknats enligt P83. I beräkningarna har 3 personer / lägenhet antagits enligt information från Täby kommun. 400 lägenheter ger således 1200 personer. Det ena fallet, qdim1, ger maximal normal förbrukning. q dim 1 = p q d medel c d max c t max Det andra fallet, qdim2, ger normal förbrukning för kritiska driftförhållanden och inkluderar släckvatten på 20 l/s. I detta fall används endast maxtimfaktor i beräkningarna enl. P83. q dim 2 = p q d medel c t max + q släckvatten 8

13 Där p = antal boende, anställda, elever etc. (1200 p) qq medel = specifik förbr., bostad + allm. ( l/pers, dygn enl. p83) cd = maxdygnfaktor (1.6 enl. Täby kommun) ct = maxtimfaktor (1.8 enl. Täby kommun) qsläckvatten = 20 l/s (enl. P83) Beräkningarna för qdim1 samt qdim2 blir följande: q dim 1 = 1200 ( ) = 9.2 l/s q dim 2 = 1200 ( ) = 25.8 l/s Det dimensionerande fallet inkluderar släckvatten och väljs till qdim2, dvs 25.8 l/s LEDNINGSDIMENSIONER PÅ SERVISLEDNINGAR Täby kommun har som krav att vattenhastigheten i vattenledningar får vara max 0.8 m/s. För att uppnå detta behöver servisen ha en dimension på minst 200 mm. Denna dimension gäller till de nya byggnaderna och inkluderar inte den korsande V 160 PE som leder vatten till villorna väster om planområdet. Ledningsdimensioner till respektive kvarter inom planområdet får undersökas i detalj i senare skede beroende på var servisen placeras. 5.3 SPILLVATTEN Följande beräkningar är utförda enligt Svenskt Vattens publikation P110 samt Täby kommuns föreskrifter DIMENSIONERANDE FLÖDE Dimensionerande flöde qs dim bestäms enligt nedan: q s dim = p q d medel c d max c t max + q läck,torr + q läck,regn 9

14 Där p = antal boende, anställda, elever etc. (1200 p) qq medel = specifik förbr., bostad + allm. ( l/p, d enl. p110) cd = maxdygnfaktor (1.6 enl. Täby kommun) ct = maxtimfaktor (1.8 enl. Täby kommun) qläck torr = inläckage vid torrväder (0.05 l/s, ha enl. P110. A = 2.6 ha) qläck regn = inläckage vid regnväder (0.2 l/s, ha enl. P110. A = 2.6 ha) Beräkningen för qs dim, exkl. säkerhetsfaktor, blir följande: q s dim = 1200 ( ) ( ) 2.6 = 9.85 l/s Enligt P110 ska en säkerhetsfaktor på minst 1.5 användas på dimensionerande flöde vid dimensionering av nya ledningar. Detta ger: q s dim,sf = l/s LEDNINGSDIMENSIONER PÅ SERVISLEDNINGAR En spillvattenledning med lutning 7 och innerdiameter 200 mm (råhetstal k = 1, konservativt räknat) har en kapacitet på 30 l/s. Vid dimensionerande flöde ca 15 l/s ger detta således en säkerhetsfaktor 2 som är över P110:s rekommenderade säkerhetsfaktor på 1.5. Enligt kommunen ska en fyllnadsgrad i ledningen på max 80% förekomma, vilket klaras inom säkerhetsfaktorn. Självrensning på en 200 mm-ledning uppnås vid en lutning på minst 4.5 och flöde på 2.5 l/s. För dimension 160 mm gäller minsta lutning 5 och ett flöde på 2 l/s. Eftersom det finns goda förutsättningar för att ha tillräcklig lutning på ledningarna inom planområdet kommer självrensning att kunna uppnås på ledningarna. För servisavsättning föreslås dimension 200 mm med en lutning på 10 från anslutande huvudlednings hjässa. Se även Täby kommuns typritning N-130 B. Spillvatteninstallation med självfall får inte anslutas under dämningsnivån ansatt av Täby kommun. Generellt räknas dämningsnivån som +0.5 m över huvudledningens hjässa vid servisledningens anslutningspunkt. Detta behöver kontrolleras i detalj vid framtida projekteringsskede. 10

15 5.4 DAGVATTEN Se separat dagvattenutredning av Geoveta AB. 5.5 NYA AVTAL FÖR KOMMUNENS LEDNINGAR Eftersom befintliga S 400 BTG, V 300 gjutjärn/v 315 PE, V 160 PE samt S 160 PE ägs av kommunen och ligger inom planområdet behövs nya avtal för dessa ledningar tas fram. Två alternativ föreslås. Det första alternativet är att fastigheten får enskilt huvudmannaskap för gatorna för att säkerställa tillgängligheten till kommunens ledningar. Det andra alternativet är att u-områden för ledningarna tas fram och att dessa redovisas i detaljplanen. 6 ÅTGÄRDER PÅ BEFINTLIGA VA-LEDNINGAR Eftersom det råder kapacitetsproblem på befintlig S 400 BTG-ledning är det inte aktuellt att leda mer spillvatten till ledningen utan åtgärd. Nedan redovisas tre olika alternativ för att kunna ansluta kv. Strömmingen till spillvattennätet. Dessa alternativ behöver utredas i mer detalj för att rimlighetsgraden ska kunna bedömas. På längre sikt behöver sannolikt den totala kapaciteten utökas i området, t ex med en ny huvudspillvattenledning till Käppalatunneln. I samtliga förslag behöver två befintliga ledningar som korsar kv. Strömmingen, en S 160 PE samt en V 160 PE, läggas om pga. lokaliseringen av de nya bostadshusen, se t ex Figur 6. I samtliga förslag finns det även möjlighet att flytta den befintliga S 400 BTGledningen. Befintlig V 300 gjutjärn behöver pga. ålder läggas om i samtliga förslag. 11

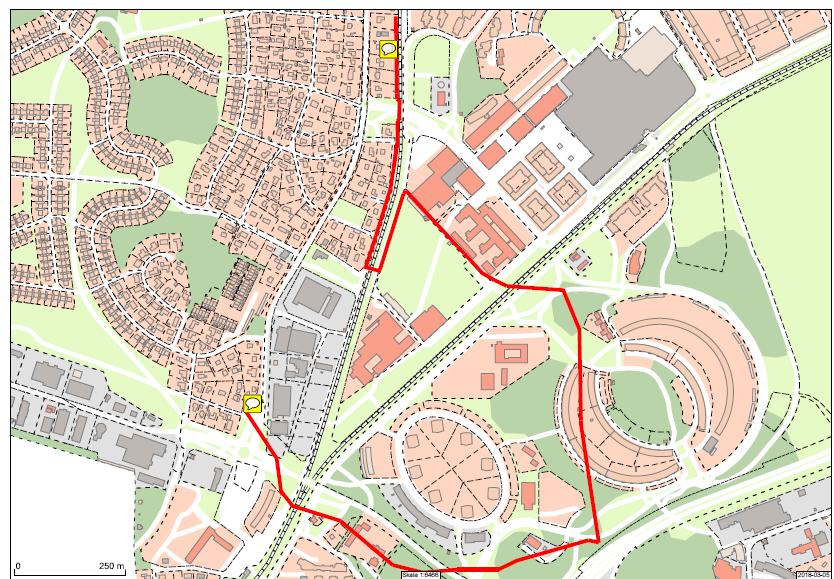

16 6.1 ALTERNATIV 1 - NY PARALLELL SPILLVATTENLEDNING Det finns ett förslag från Täby kommun att förlägga en ny spillvattenledning öster om spåret, se grön pil i Figur 6. Längd ca 400 m. Den nya ledningen ansluts således till samma system, men längre nedströms där ledningen inte är lika belastad. Detta förslag innebär att spillvatten från ca 1360 personer kommer att flyttas till den nya ledningsdragningen. Kv. Strömmingen kommer att husera ca 1200 personer, vilket innebär att den totala belastningen på S 400 BTG-ledningen minskar med ca 160 personer jämfört med nuläget. Ledning under järnväg slopas. Bef S300 BTG VG Bef. S 160 PE och V 160 PE läggs om Bef. V 300 gjutjärn läggs om Ny spillvattenledning Bef. S 400 BTG Bef. S 500 BTG VG Figur 6. Alternativ 1: Föreslagen sträckning (ca 400 m längd) från Täby kommun för ny spillvattenledning. Bakgrundsbild: Täby Kommun Gul gräns visar planområdet. Obs. att hela planområdet inte är med i bilden. 12

17 6.2 ALTERNATIV 2 - DIREKTANSLUTNING FRÅN KV. STRÖMMINGEN Ett annat förslag är att dra en ny ledning till samma anslutningspunkt som för alternativ 1, men direkt från Kv. Strömmingen, se Figur 7. I detta förslag korsar den nya ledningen S 400 BTG-ledningen, vidare under järnvägen och slutligen till samma sträckning som i förslaget från kommunen (alternativ 1). Längd ca 275 m. Denna lösning avhjälper inte S 400 BTG-ledningens kapacitet, men säkerställer anslutningen till Strömmingarna 1-7. Bef. S 160 PE och V 160 PE läggs om Bef. V 300 gjutjärn läggs om Bef. S 400 BTG Ny spillvattenledning från Kv. Strömmingen VG ca Bef. S 500 BTG VG Figur 7. Alternativ 2: Separat spillvattenledning (ca 275 m längd) från Kv. Strömmingen. Bakgrundsbild: Täby kommun Gul gräns visar planområdet. Obs. att hela planområdet inte är med i bilden. 13
