1 KUNGÄLVS KOMMUN Kastellegården 1:380 VS-utredning UPPDRAGSNUMMER VATTEN- OCH SPILLVATTENUTREDNING FÖR KASTELLEGÅRDEN 1:380 DETALJPLAN SWECO GÖTEBORG OVE NORDMARK

2 Sammanfattning Med anledning av framtida byggnation av fastigheten Kastellegården 1:380 har Sweco utfört en vatten- och spillvattenutredning för att utreda de behov planerad bebyggelse kommer ställa gällande VA-försörjning. Detaljplanen omfattar uppförande av fyra flerbostadshus, med totalt ca 135 lägenheter samt garage och cykelförråd. Befintlig VA-försörjning i området utgörs av en dricksvattenledning av dimensionen PE 280 mm, vilken ingår i huvudförsörjningssystemet för Kungälvs kommun, samt en infodrad spillvattenledning av dimensionen BTG 225 mm. Båda dessa ledningar ingår i ett stråk beläget ca 250 m sydväst om planområdet. Vattenreservoaren i Ytterby försörjer planområdet, och beräknas tillhandahålla ett tryck vilket motsvarar ca +62 m, vilket är erforderligt för området, dock tolereras enbart mycket små tryckförluster i matarledningen. Dricksvattenbehovet har beräknats till 0,75 l/s för medelförbrukning och 8,1 l/s för maximal förbrukning, beräkningen fastställer även brandpostens behov, vilket uppgår till l/s (maxtimme-medeldygnsförbrukning). Från matarledningen förläggs en norrgående vattenledning av dimensionen PE 160 mm i naturmark till en punkt i planområdets västra del, där en brandpost bör placeras. Ledningsdimensionerna inom planområdet varierar sedan mellan PE 63 PE 110 mm. Spillvattenavrinningen från området förväntas motsvara den dimensionerande dricksvattenförbrukningen med ett mindre påslag för framtida inläckage. Dimensionen för spillvattenavledning från planområdets västra del har föreslagits till PP 200 mm. Spillvattenledningarna föreslås få dimensionerna PP 160 eller PP 200 mm. Spillvattnet avleds längs samma sträckning som dricksvattenledningen för att efter anslutning till befintligt nät avleds vidare via det kommunala systemet till Gryaabs spillvattentunnlar mot Rya avloppsreningsverk. Rapporten inkluderar en grov kostnadsuppskattning, vilken resulterat i en total entreprenadkostnad om ca 2,4 Mkr.

3 Innehållsförteckning 1 Orientering 1 2 Underlag Höjdsystem 3 3 Geotekniska förhållanden 3 4 Befintlig VA-försörjning i området Befintlig dricksvattenförsörjning i området Befintlig spillvattenavledning i området 4 5 Dricksvattenförbrukning och spillvattenavrinning 4 6 Föreslagen VA-försörjning Föreslagen dricksvatten- och brandvattenförsörjning Föreslagen spillvattenavledning 6 7 Överslagsmässig kostnadsberäkning 7 Bilagor Bilaga 1 Ledningsplan, skala 1:1000 (A3) Bilaga 2 Ledningsprofil, skala 1:1200 (A3)

4

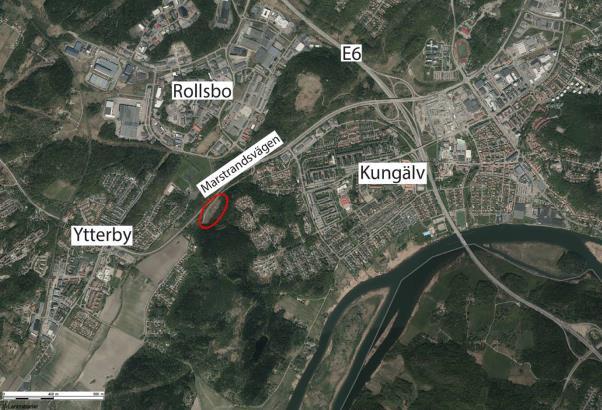

5 1 Orientering På uppdrag av samhällsbyggnadsavdelningen i Kungälvs kommun har Sweco tagit fram föreliggande dricks- och spillvattenutredning till detaljplan för fastigheten Kastellegården 1:380. Dagvattenhanteringen i området behandlas i en separat utredning. Planområdet är lokaliserat i den nordöstra delen av Ytterbyområdet. Det avgränsas i väster av en GC-väg längs med Enekullevägen och i norr, öster och söder av skogbevuxen naturmark med övervägande stark lutning in mot planområdet. Planområdet omfattar cirka 1,2 ha och utgörs idag huvudsakligen av en flack slybevuxen ängsmark. Planområdets läge framgår av Figur 1. Figur 1 Översiktskarta över planområdet Marken inom planområdet ägs i sin helhet av Bokab (Bohusläns kommunala Exploaterings AB). 1(8)

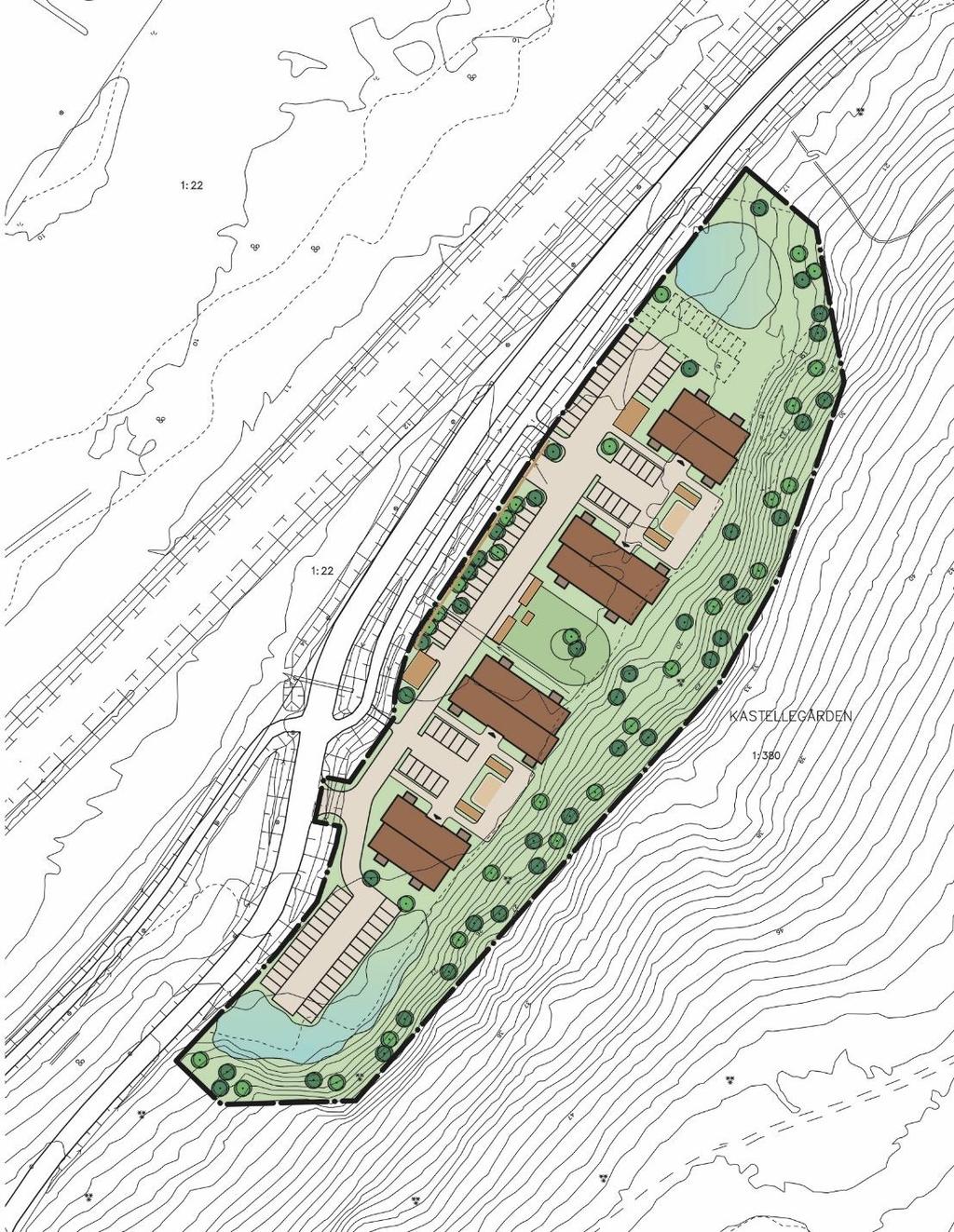

6 Planförslaget innebär uppförande av fyra flerbostadshus i 5 6 våningar med totalt ca 135 lägenheter, samt även garage och cykelförråd, mm. Se Figur 2 nedan för en illustrationskarta över planerad utbyggnad. Figur 2. Illustrationskarta över planerad utbyggnad. 2(8)

7 2 Underlag Följande material har tillhandahållits som underlag utredningen: 2.1 Höjdsystem Digital grundkarta med höjdsatta nivåkurvor, mark- och gatuhöjder i höjdsystem RH00 S vattengångsnivåer) i dwg-format i höjdsystem RH00 Digitalt planförslag i dwg-format Planbeskrivning, Samrådshandling Utredningar som berör detaljplanen, t.ex. geoteknik, naturvård och trafik Kungälvs kommuns publikation Projekteringsanvisningar för kommunala vattenoch avloppsanläggningar i Kungälvs kommun, version Alla höjder i rapporten är angivna i höjdsystem RH00. 3 Geotekniska förhållanden Enligt Geoteknisk utredning, Enekullsvägen, Kungälv (Tyréns ) råder följande geotekniska förhållanden inom planområdet: Jordlagren i området består av från markytan mulljord vilande på lera ovan friktionsjord på berg. Lerans mäktighet ovan friktionsjorden varierar mellan ca 0,5 7 meter. Block har dock påträffats i några undersökningspunkter. Berg har påträffats på mellan ca 3 22 m djup. Bergytan lutar mot nordväst. Grundvattenytan var ca 5 meter under markytan i samtliga provtagningspunkter inom området. Ingen geoteknisk undersökning har dock utförts avseende naturmarksområdet mellan GC-vägen och Marstrandsvägen i samband med planutredningen. Utifrån ovanstående utredning bedöms dock att sannolikheten för bergförekomst inom föreslagen sträckning för matarledningarna till området är liten. 3(8)

8 4 Befintlig VA-försörjning i området Nedan följer en övergripande beskrivning av funktionen för det närliggande befintliga VA-systemet, som detaljplaneområdet föreslås att anslutas till. 4.1 Befintlig dricksvattenförsörjning i området Det finns idag utbyggt ett stråk med VA-ledningar ca 250 m sydväst om planområdet. Dricksvattenledningen har dimensionen PE 280 mm/gjj 250 mm. Ledningen ingår i huvudförsörjningssystemet för Kungälvs kommun och matar idag vatten till och från Ytterby högreservoar, som är belägen ca 300 m sydost om planområdet. Ledningen är förlagd i skyddsrör under Marstrandsvägen (väg 168). Ytterby högreservoar har en total volym om ca m 3 och är belägen på en marknivå om ca +62 m. Vattennivån i reservoaren varierar normalt mellan ca +64,0 m och ca +67,0 m. Den grova huvudvattenledningen och närheten till reservoaren innebär att trycknivån i planerad anslutningspunkt för planområdet bedöms motsvara aktuell reservoarnivå. 4.2 Befintlig spillvattenavledning i området Det finns idag utbyggt ett stråk med VA-ledningar ca 250 m sydväst om planområdet. Spillvattenledningen har dimensionen PP 160/149 mm, som sedan övergår i en infodrad BTG 225/213 mm ledning under Marstrandsvägen (väg 168). Ledningen avleder idag spillvatten från 8 st. villor i den befintliga bebyggelsen längs Enekullevägen till spillvattensystemet vid bostadsområdet i anslutning till Lagvägen. Detta spillvattensystem avleder sedan spillvattnet från området till Röda stugan avloppspumpstation, varifrån det sedan pumpas vidare till huvudspillvattensystemet mot pumpstationen Valnäs. Från Valnäs sker sedan pumpning av allt spillvatten från de västra delarna av Kungälvs kommun till Kastellegården avloppspumpstation, varifrån spillvattnet pumpas genom Nordre älv till ett tunnelpåslag i Göteborgs kommun. Från tunnelpåslaget avleds sedan spillvattnet via Gryaabs spillvattentunnlar mot Rya avloppsreningsverk. 5 Dricksvattenförbrukning och spillvattenavrinning Dimensionerande dricksvattenförbrukning för planområdet har beräknats nedan: Antal lägenheter: 135 st. Antal personer (3,0 p/läg.): 405 st. Specifik förbrukning: Medelförbrukning: Maximal förbrukning: Brandvattenförsörjning: 160 l/pd 0,75 l/s 8,1 l/s l/s Dimensionerande spillvattenavrinning för planområdet bedöms motsvara dricksvattenförbrukningen med ett mindre påslag för framtida inläckage (ca 0,10 l/s). 4(8)

9 6 Föreslagen VA-försörjning 6.1 Föreslagen dricksvatten- och brandvattenförsörjning Den planerade bebyggelsen i området har i detaljplanen föreslagits få en högsta nocknivå om ca +36,5 m för de båda centralt belägna husen. Högsta tappställe bedöms då maximalt bli ca +35 m. Erforderligt tryck för dessa fastigheter bör då vara minst 25 mvp ovan högsta tappställe i fastighetens förbindelsepunkt, vilket innebär en lägsta godtagbar trycknivå om ca +60 m vid förbindelsepunkterna för de båda centralt belägna husen med de högsta tappställena. Lägsta reservoarnivå i Ytterby är ca +62 m, vilket innebär att endast mycket små tryckförluster kan tolereras i matarledningen till planområdet. Med hänsyn till ovanstående förutsättningar föreslås området försörjas från befintlig PE 280 mm huvudvattenledning ca 250 m sydväst om planområdet genom utbyggnad av en ny matarledning i naturmarksytan mellan befintlig GC-väg och Marstrandsvägen fram till detaljplaneområdet. Ledningen föreslås utgå från en punkt strax söder om befintlig GCväg vid fastigheten 1:185, då vattenledningen är förlagd i skyddsrör fram till denna punkt. Matarledningen föreslås få dimensionen PE 160/141,0 mm och förläggs då i naturmark fram planområdets västra del, där Enekullevägen korsas. En lättillgänglig brandpost föreslås också placeras i denna del av planområdet efter korsningen med Enekullsvägen. Naturmarksyta väster om befintlig GC-väg för förläggning av matarledningar för området Från brandposten föreslås sedan en PE 75/66,0 mm ledning för försörjning av det sydligaste huset och en PE 110/96,8 mm för vidare försörjning av de tre nordligare belägna husen. 5(8)

10 6(8) Ledningen föreslås minskas i dimension till PE 75/66,0 mm mellan de två nordligaste husen. Servisledningar till husen föreslås utföras med PE 63/55,4 mm och förses med avstängningsventiler. Omsättningen i matarledningen till planområdet beräknas bli ca 1,5 timmar vid medelförbrukningen 0,75 l/s. Beträffande brandvattenförsörjningen av området föreslås den ske från den ovan nämnda brandposten med ett flöde om minst ca 20 l/s, med en samtidig förutsatt förbrukning om ca 3,0 l/s i området (Svenskt Vattens publikation P83). Med valda ledningsdimensioner bedöms ett tryck om ca 57 mvp kunna erhållas ovan brandposten (exkl. förluster i brandposten). Detta är då mer än tillräckligt för att erhålla en godtagbar brandvattenförsörjning av området. Hantering av släckvatten beskrivs i en separat dagvattenutredning. Föreslagna ledningssträckningar samt dimensioner och placering av brandpost framgår av ledningsplan, Bilaga Föreslagen spillvattenavledning Maximal momentan spillvattenavrinning från området har beräknats till ca 8 9 l/s. Spillvatten från området föreslås att avledas via en PP 160/139,0 mm självfallsledning mellan de två nordligaste husen, som sedan övergår i en PP 200/175,0 mm ledning i sydvästlig riktning genom naturmark mot ledningsstråket i anslutning till Marstrandsvägen. Servisledningar föreslås utföras med dimension PP 160/139,0 mm och förses med spolbrunnar. För att kunna tillgodose krav på minsta täckning ovan ledningshjässa för självfallsledningar om minst 1,4 m i hårdgjorda ytor och 1,2 m i naturmark, mm, behöver ledningarna till stor del förläggas med en minimilutning om 7 promille för att undvika allt för djupa schakter (maxdjup ca 3,0 m). Detta gäller då främst partiet mellan de två sydligaste husen innan ledningen korsar Enekullevägen och går vidare mot sydväst i naturmarksytan mellan Marstrandsvägen och GC-vägen. Denna ledningssträcka behöver dock också förläggas med minimilutning för att säkerställa att anslutning skall kunna ske till den befintliga självfallsledningen innan korsningen med Marstrandsvägen. Nivåerna för befintlig anslutningsledning är bedömda utifrån medellutning, beräknad från vattengångsnivåer i brunnar ca 30 m uppströms och ca 85 m nedströms den föreslagna anslutningspunkten. Sannolikt ligger dock ledningen kanske något djupare på den södra sidan av Marstrandsvägen, då marktäckningen annars endast skulle vara ca 0,9 m ovan ledningshjässan. Gatuhöjderna i området har grovt bedömts utifrån befintliga markhöjder och är då som lägst ca +15,2 m vid föreslagen anslutningspunkt vid den nordligaste fastigheten. Ytterligare uppfyllnad här är positivt avseende schaktdjupen längre nedströms i systemet. Golvnivån för den nordligaste fastigheten bör inte vara lägre än ca +15,8 m. Föreslagen sträckning framgår av ledningsplan Bilaga 1. Föreslagna lutningar och marktäckning framgår av ledningsprofil, Bilaga 2.

11 7 Överslagsmässig kostnadsberäkning En grov kostnadsuppskattning har gjorts för föreslagen VA-utbyggnad i området. Hänsyn har inte tagits till följande punkter på grund av osäkerheter: - Kostnader på grund av icke kända geotekniska förhållanden - Arkeologi - Förorenad mark - Marknadsaspekter under tid för upphandling - Samförläggningsfördelar med dagvattenanläggningarna Var och en av dessa punkter kan påverka den slutliga kostnaden i viss omfattning. Kostnaden för utbyggnad av dricksvatten- och spillvattenledningar för försörjning av detaljplaneområdet har överslagsmässigt beräknats till ca 2,4 Mkr, se tabell nedan. Sammanställning Förberedande arbeten Återställande Ledningar Delsumma Oförutsett 15% Summa markarbeten Projektering, kontroll, internränta 15% Total entreprenadkostnad Antaganden som är gjorda vid kostnadsberäkning: - Enbart kostnader för anläggningsarbeten för vatten och spillvatten inom detaljplaneområdet samt anslutande ledningar - Medelschaktdjup ca 2,5 m - Inget antaget berg - Släntlutning 1:1 vid jordschakt - Oförutsett ca 15% - Projektering, kontroll, internränta 15% 7(8)

12 SWECO Environment AB Västra Regionen VA-system Ove Nordmark Uppdragsledare 8(8)

13 NB1000 S 160 PP V 75 PE 1 TB400 S 200 PP V 110 PE 2 TB400 6 Brandpost TB400 NB1000 V 75 PE S 160 PP 5 3 TB400 TB NB S 200 PP V 160 PE TB400 9 BEFINTLIGT SPILLVATTEN BEFINTLIGT VATTEN NYTT SPILLVATTEN NYTT VATTEN PLANOMRÅDESGRÄNS NB Telefon STATUS UPPDRAG RITAD/KONSTR AV HANDLINGSSKEDE HANDLÄGGARE DATUM Utredning Preliminärhandling ANSVARIG Kastellegården, Kungälvs Kommun O. Nordmark Dricks- och Spillvattenförslag SKALA Plan 1: F. Anderson O. Nordmark NUMMER Bilaga 1 BET

14 Telefon STATUS UPPDRAG RITAD/KONSTR AV HANDLINGSSKEDE HANDLÄGGARE DATUM Utredning Preliminärhandling ANSVARIG Kastellegården, Kungälvs Kommun O. Nordmark Dricks- och Spillvattenförslag SKALA Profil 1: F. Anderson O. Nordmark NUMMER Bilaga 2 BET
