1 Uddevalla den 7 juni 01 Ny och ombyggnad av bostäder på skoltomten Åstol 1: Tjörns kommun Vatten- och avloppsanläggningar Utredning Gamla skolan Åstol 1

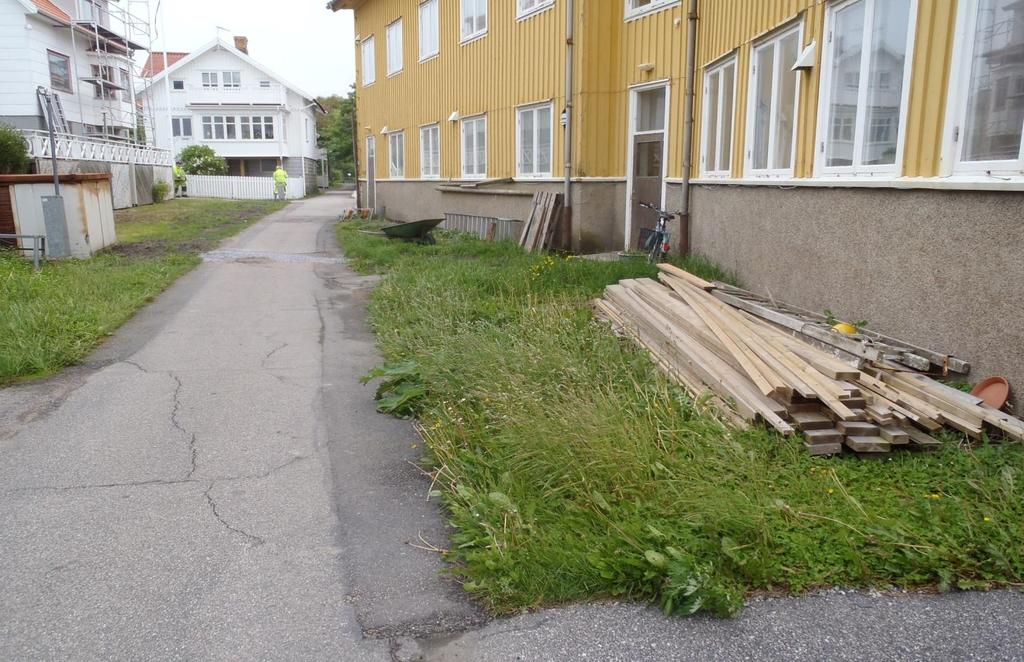

2 Allmänt Den gamla skolan på Åstol skall byggas om till bostäder och ytterligare en byggnad skall uppföras på skolgården söder om skolbyggnaden. Båda byggnaderna kommer att tillsammans innehålla 1 nya lägenheter. Skoltomten Åstol 1: är belägen mellan gatorna Västra dammen norr om skolan och Klockarudden söder om skoltomten. Lägsta höjden inom fastigheten är ca +, m i det nordvästra hörnet och högsta nivån är ca +,7 m i det sydvästra hörnet av tomten. Befintliga förhållanden Befintliga byggnaden på fastigheten Åstol 1:, den gamla skolan, är ansluten till kommunala vatten och spillvattenavloppsledningar som är förlagda längs Västra Dammen. Spillvattenservisen är i dag inkopplad till den gamla skolan mitt på byggnaden vid pkt... Spillvattenavloppsledningen längs Västa Dammen mynnar nedströms i den befintliga avloppspumpstationen vid pkt.1 på ritning M1. Vattenledningen ligger i samma rörgrav och är ansluten till huvudvattenledningssystemet vid pkt... Vattenledningen som idag är inkopplad till den gamla skolbyggnaden är enligt uppgift en gammal galvad ledning med dimensionen max. 0 mm. Vattenledningsservisen är inkopplad till den befintliga byggnaden i det nordöstra hörnet. Längs Västra dammen är även en befintlig tryckavloppsledning förlagd mellan avloppspumpstationen och pkt.. där sedan spillvattenavloppet avleds med självfall till en pumpstation på östra sidan av Åstol. Härifrån pumpas sedan spillvattenvloppet till Ängholmens avloppsreningsverk i Rönnäng. Några separata dagvattenledningar inom det aktuella området finns ej. Vattenservis Avloppsservis Tryckavloppsledning Spillvattenledning Vattenledning Västra Dammen norr om skolbygganden

3 Förutsättningar Antal pe som genereras i de nya byggnaderna kan beräknas till 1 lägenheter x,8 pe/lgh vilket antas till ca 0 pe som dimensioneringsunderlag för anslutning till vatten och spillvattenavloppet. Den sammanlagda takytan samt kvarvarande tomtytan som idag till största delen består av asfalt ansamlar förhållandevis stora volymer dagvatten som måste avledas. Grundläggningskonstruktionerna för de nya byggnaderna måste kunna dräneras enligt gällande byggregler. En lågpunkt på Västra Dammen finns idag ungefär mitt för där den befintliga transformatorkuben står där dagvatten bör kunna avledas bort från området. Även delar av övriga befintliga bostadsbebyggelsen sydöst om skoltomten avvattnas ner mot Skolvägen och Västra Dammen. Lägsta nivå för FG bör ej understiga +,0 m. Vattenbehov och vattentillgång Dimensionerande flöde för ca 0 pe kan beräknas enligt VAV P8 till ca 1-1, l/s. Brukarna på Åstol får sitt vatten via sjöförlagda ledningar från Tjörn. En dygnsutjämning sker i vattenreservoaren på Åstol. Vattenreservoaren är belägen strax söder om Klockarudden vid utsiktsplatsen Stora Varn. Vattenbehovet för de nya bostäderna med ca 0 pe är i förhållande till övriga vattenförbrukningen inom Åstol marginell varför åtgärder utöver en inkoppling till befintliga ledningar ej anses nödvändiga. Det kan vara så att om den äldre galvade vattenledningen som är förlagd i Västra Dammen är klenare än de uppgifter som framkommit måste vattenservisen till båda byggnaderna kopplas in på vattenledningen på sträckan.-.6. Vattenledningen på denna sträcka är huvudledningen till vattenreservoaren vilket innebär god vattentillgång. Va-ledningarna på sträckan. till.6 bör läggas om då redovisade placeringen av det nya bostadshuset är belägen över befintliga va-ledningar. Se ritning M1. Då befintliga bostadshus är belägna högre än de föreslagna bostäderna inom skoltomten antas att erforderligt vattentryck för de nya byggnaderna kan tillgodoses. Brandskyddet på Åstol består av akutinsatser från Räddningsvärnet Åstol samt landbaserade räddningstjänsten. Brandposter finns på ön. Spillvattenavloppet Spillvattenavloppet från de nya bostadsbyggnaderna avleds via nya ledningar till den befintliga avloppspumpstationen vid pkt.1 på ritning M1. Härifrån pumpas avloppet tillbaka upp till pkt.. där det sedan med självfall avleds till öns huvudpumpstation för överpumpning till Tjörn. Att en ny avloppsledning föreslås beror till större delen på att en ny dagvatten och vattenledning måste läggas i den befintliga rörgraven mellan pkt. och pkt.1. Det är svårt till nästan omöjligt att kunna bevara gamla betongledningar intakta när arbeten görs i trånga schakter. Förslaget innebär att samtliga befintliga ledningar byts ut mellan pkt.1 och pkt.. Vidare förläggs nya va-ledningar som en servis upp till den nya bostadsbyggnaden söder om gamla skolan. Föreslagna ledningar är redovisade på ritning M1. Läge och dimension. Dagvatten Dagvattnet från området föreslås avledas via en ny dagvattenledning som mynnar i havet väster om pkt. 1. Det är en förhållandevis stor yta som avvattnas och avleds ner mot Västra Dammen. Avrinningsområdet kan uppskattas till ca 0,7 ha inkl. ytan inom skoltomten. Västra Dammen har även en mindre högpunkt mellan fastigheterna 1:6 och 1: och dagvatten blir därmed stående inom ett område omedelbart norr om gamla skolan. Försök har gjorts för att avleda dagvattnet via en intagsbrunn som troligen är kopplad till spillvattenledningen. Med en ny dagvattenledning kan detta åtgärdas. Även på serviser till fastigheterna nedströms skolan kan det vara så att dagvatten avleds tillsammans med spillvattnet. Detta bör om så är fallet åtgärdas i samband med ombyggnad av ledningarna på str.1 till.

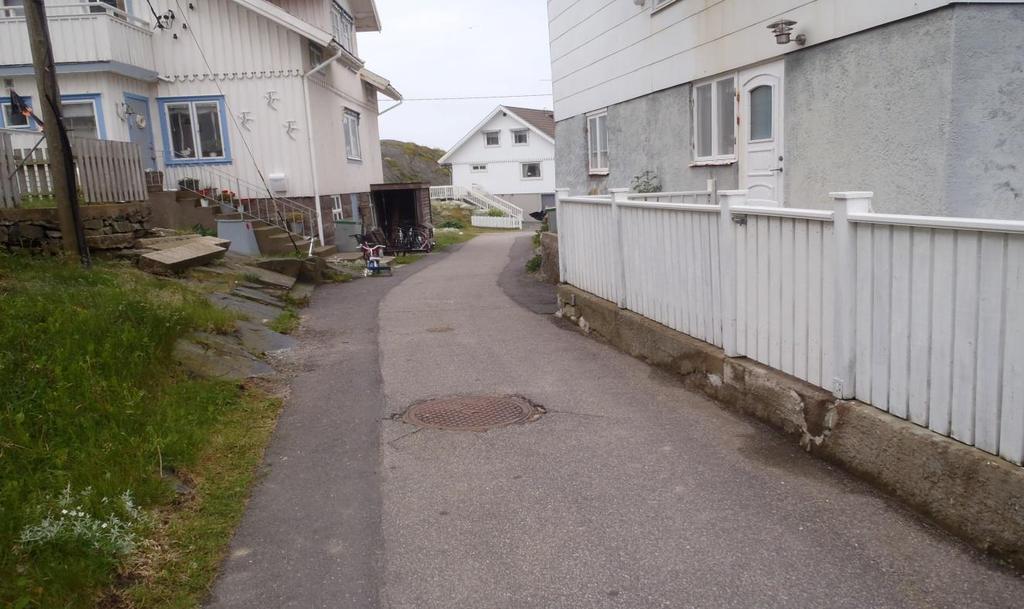

4 Ledningsstandard Va-ledningarna föreslås byggas ut med den standard som är bruklig inom Tjörns kommun. Vattenledningar utförs av PE (huvudledningar av PE 100, servisledningar av PE 80), spillvattenledningar av plast (huvudledningar av PP, servisledningar av PP) och dagvattenledningar av plast eller betong (huvudledningar <0 mm av PP, huvudledningar >0 mm av PP eller betong, servisledningar av PP). Armaturer och ventiler Vattenledningarna förses med erforderligt antal ventiler för avstängning i grupp samt på servisavsättningar. Spill och dagvattenledningarna förses med brunnar i brytpunkter i plan och profil. Ledningarna förläggs frostfritt. Självfallsledningar läggs med minimilutningen 0,7 %. Västra Dammen ner mot pkt.1 Sträckan -1 samt den befintliga avloppspumpstationen till höger

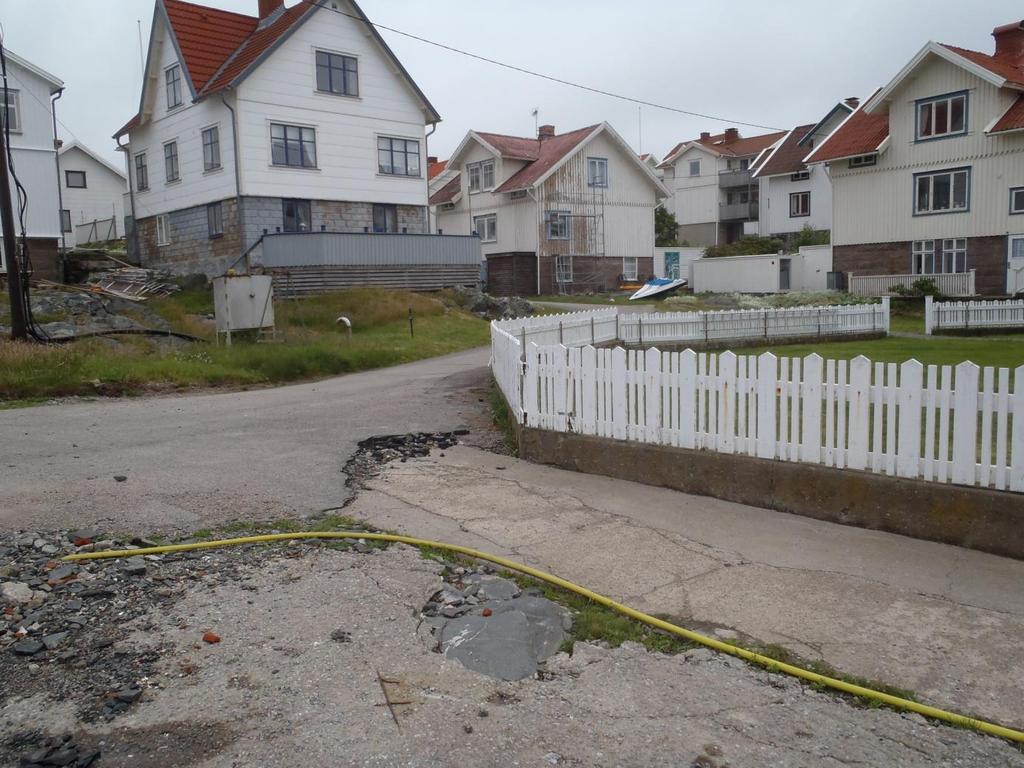

5 Den befintliga avloppspumpstationen Den befintliga avloppspumpstationen är belägen strax väster om fastigheten 1:. Pumpstationen består av ett tvåpumpsarrangemang och med vippor för start och stopp. Stationen är av äldre årgång med tillsynes väl tilltagna pumpar. Något nödutlopp kunde ej lokaliseras. Pumpstationen är belägen på ca + m nivån. Den mervolym från de planerade bostadshusen kommer ej att påverka pumpstationen kapacitet. Däremot bör dimensionen på den nya tryckavloppsledningen optimeras så att spillvattnet kan transporteras med rätt hastighet till pkt.. Föreslagen dimension, se ritning M1, kan möjligen minskas något. Exakta ledningsdragningen och korrekta ledningsdimensioner för samtliga ledningar tas fram vid detaljprojekteringen av den föreslagna anläggningen. Här kan även nämnas att den befintliga avloppspumpstationens manlucka var olåst. PKT.1, AP. Här kommer dagvattenledningen att passera ut till strandkanten. Sammanfattning De båda föreslagna bostadshusen kan anslutas till den befintliga va-anläggningen på Åstol. En dagvattenledning måste anläggas så att de nya byggnaderna kan koppla in erforderliga dräneringsåtgärder kring grundläggningen och avleda dagvattnet till närmaste recipient, havet. Dagvattenledningen kommer då att behöva förläggas längs Västra Dammen och inom det befintliga smala ledningsstråket ner till avloppspumpstationen i pkt.1. Härmed föreslås att samtliga va-ledningar läggs om mellan pkt.1 och. Bifogas: Ritning M1. Skala 1:00. Uppdragsnr BBK

6 ,,8, 7, 6,,,,,,,,,,6,,,,,9,9,9,9,1,,6,7,,6,6,,6,8,8,7,7,6,7,,,,, X=6700 1:6 1: 1:6 1:1 1:9 1: 1: 1: 1: ÅSTOL ga: ga:1 TEKNIK & MILJÖKONSULTER

7 ,,9,8, 6,,,,,,,,,,6,8,,,,,0,9,9,9,9,1,,6,7,,6,6,,6,8,8,7,7,6,7,,,,, X=6700 1:6 1: 1:6 1:9 1: 1:6 1:60 1:61 1:8 1 1: 1:7 1: 1: 1: ÅSTOL ga:1 ga:1 TEKNIK & MILJÖKONSULTER
