Eftra 2:54 och 4:24 VA-utredning till detaljplan

Transkript

1

2 Beställare: Konsult: Uppdragsledare: Handläggare: FALKENBERGS KOMMUN Box Falkenberg Norconsult AB Box Göteborg Herman Andersson Jennifer Löfvendahl Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\102\38\ \0-mapp\09 beskr-utredn-pmkalkyl\revidering 2014\pm eftra långasand dagvatten rev 2014.doc Åsa Malmäng Pohl Norconsult AB

3 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 3 (24) Sammanfattning På uppdrag av Falkenbergs kommun har Norconsult AB tagit fram en VA- och dagvattenutredning för vid Långasand. Befintligt bostadsområde föreslås utökas med ca 10 villor. Föreliggande upplaga är en revidering av VA-utredning för detaljplaneområdet daterad Föreliggande reviderade upplaga har uppdaterats med avseende på planförslag enligt utställningshandling alternativ 1 och 2, daterade Revideringen syftar till att anpassa föreslagna system för VA- och dagvattenhantering till nytt planförslag, enligt alternativ 1 och 2. Förutsättningarna för anslutning av planområdet till befintliga system för vattenförsörjning samt avledning av spillvatten bedöms vara goda. Samtliga fastigheter bedöms kunna erhålla tillfredsställande tryckförhållanden utan att tryckstegring eller tryckreducering erfordras. Långasandsområdet har en känd översvämningsproblematik och befintliga dikesoch ledningssystem är hårt belastade. För att minska belastningen på befintliga system erfordras utjämning av dagvattnet från planområdet. Detta föreslås i första hand ske genom utjämning på tomtmark. Därefter föreslås att dagvattnet leds till en damm som anläggs i den södra delen av planområdet. Syftet med denna damm är dels att utjämna flödet från planområdet ytterligare och dels att utjämna dagvattenflödet från övriga ytor uppströms. Exploateringen medför även viss ledningsutbyggnad både inom och utanför aktuellt planområde. Nedanstående flöden, vid ett s.k. 10-årsregn med 10 minuters varaktighet, har beräknats för planområdet. Därtill tillkommer utjämning av dagvattnet i föreslagen damm. Befintligt flöde Framtida flöde med exploatering och hänsyn till klimatförändringar etc. för planalternativ 1, utan fördröjning Framtida flöde med exploatering och hänsyn till klimatförändringar etc. för planalternativ 2, utan fördröjning 80 l/s 234 l/s 228 l/s Framtida flöde efter fördröjning inom tomtmark, damm och diken 80 l/s

4 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 4 (24) Innehållsförteckning 1 Orientering Befintlig vattenförsörjning samt avledning av spillvatten Befintliga dagvattenförhållanden Befintliga dagvattenflöden Föreslagen vattenförsörjning samt spillvattenavledning Föreslagen dagvattenhantering Framtida dagvattenflöden Förslag på dagvattenhantering Eftra 2: Eftra 4: Bilagor Bilaga 1a. Befintliga och förselagna system för vattenförsörjning samt avledning av spillvatten för planalternativ 1 Bilaga 1b. Befintliga och förselagna system för vattenförsörjning samt avledning av spillvatten för planalternativ 2 Bilaga 2. Befintliga dagvattenförhållanden Bilaga 3a. Föreslagen dagvattenhantering för planalternativ 1 Bilaga 3b. Föreslagen dagvattenhantering för planalternativ 2

5 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 5 (24) 1 Orientering På uppdrag av Falkenbergs kommun har Norconsult AB utarbetat föreliggande för fastigheterna vid Långasand. Området är beläget nära havet i de södra delarna av Falkenbergs kommun, se figur 1. Planområde Figur 1. Av rödmarkeringen framgår planområdets läge vid kusten i de södra delarna av Falkenbergs kommun Planområdet utgörs av två större fastigheter som planeras avstyckas och bebyggas med ca 10 villor. Fastigheternas utbredning framgår av figur 2. Fastigheten Eftra 2:54 i sydväst utgörs främst av flack gräs- och trädbevuxen ängsmark, medan den andra, Eftra 4:24, till stor del utgörs av ett höjdparti.

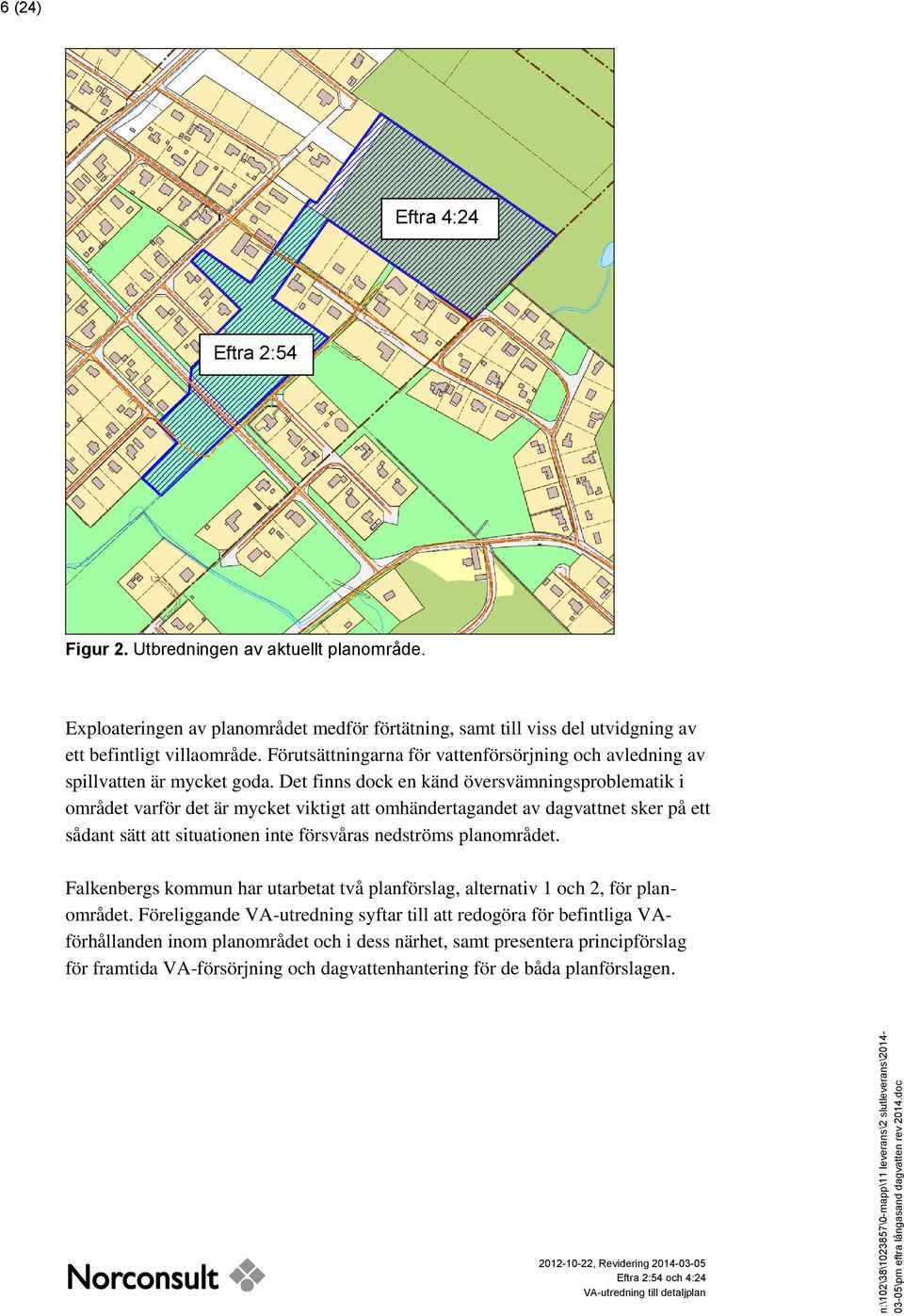

6 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 6 (24) Eftra 4:24 Eftra 2:54 Figur 2. Utbredningen av aktuellt planområde. Exploateringen av planområdet medför förtätning, samt till viss del utvidgning av ett befintligt villaområde. Förutsättningarna för vattenförsörjning och avledning av spillvatten är mycket goda. Det finns dock en känd översvämningsproblematik i området varför det är mycket viktigt att omhändertagandet av dagvattnet sker på ett sådant sätt att situationen inte försvåras nedströms planområdet. Falkenbergs kommun har utarbetat två planförslag, alternativ 1 och 2, för planområdet. Föreliggande VA-utredning syftar till att redogöra för befintliga VAförhållanden inom planområdet och i dess närhet, samt presentera principförslag för framtida VA-försörjning och dagvattenhantering för de båda planförslagen.

7 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 7 (24) 2 Befintlig vattenförsörjning samt avledning av spillvatten Förutsättningarna för utbyggnad av vattenförsörjning och spillvattenavledning i planområdet är mycket goda då system för detta finns utbyggt i befintligt villaområde, se bilaga 1. Vattenförsörjning av Långasandsområdet sker från Bobergs tryckstegringsstation med utgående tryck på ca +68 mvp. Spillvattenledningsnätet bedöms till stor del utgöras av betongledningar med dimensionen 225 mm. Spillvattnet leds med självfall till en pumpstation som är belägen, sydväst om planområdet, ca 150 m från havet. Från pumpstationen avleds spillvattnet norrut mot Smedjeholms avloppsreningsverk.

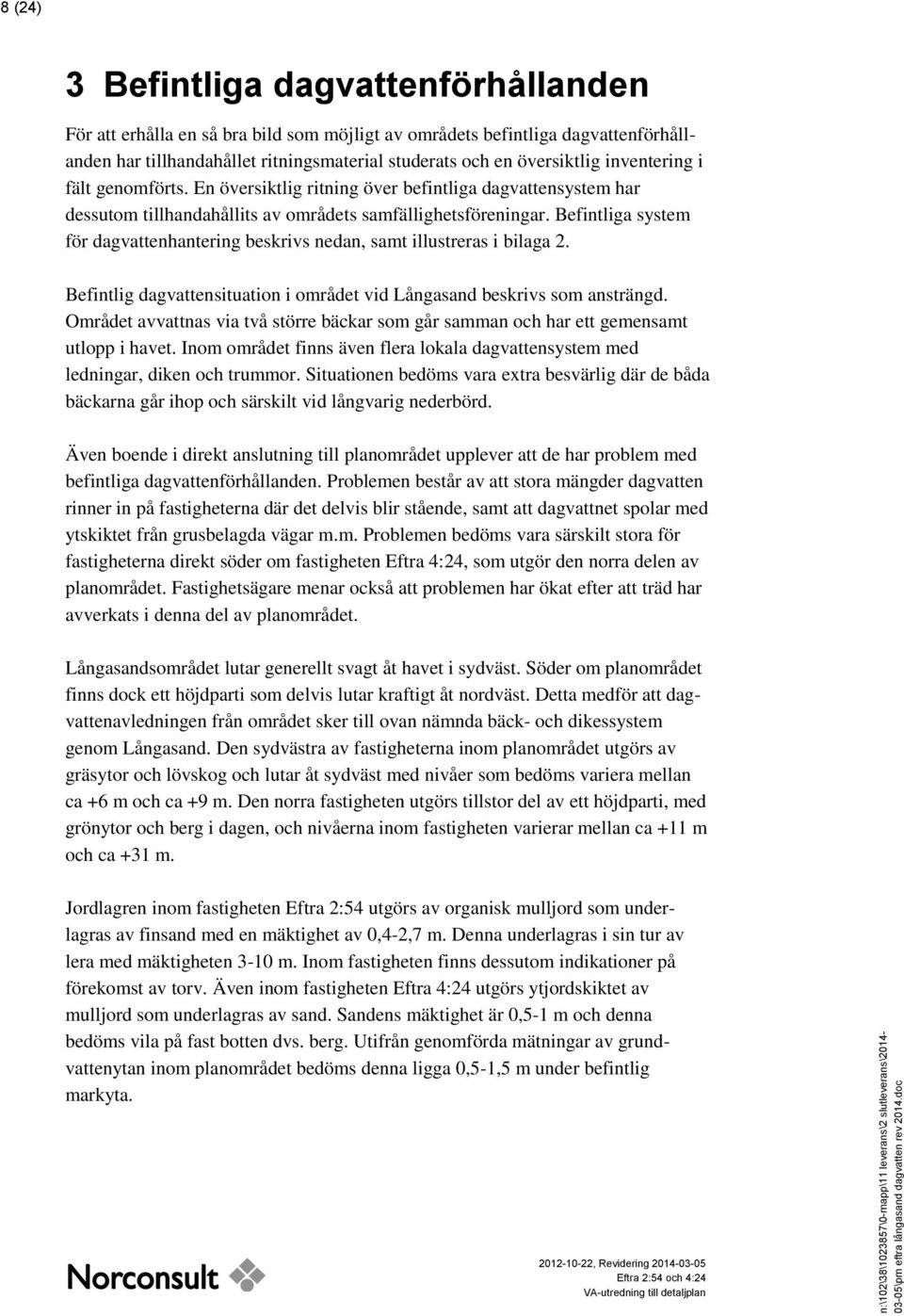

8 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 8 (24) 3 Befintliga dagvattenförhållanden För att erhålla en så bra bild som möjligt av områdets befintliga dagvattenförhållanden har tillhandahållet ritningsmaterial studerats och en översiktlig inventering i fält genomförts. En översiktlig ritning över befintliga dagvattensystem har dessutom tillhandahållits av områdets samfällighetsföreningar. Befintliga system för dagvattenhantering beskrivs nedan, samt illustreras i bilaga 2. Befintlig dagvattensituation i området vid Långasand beskrivs som ansträngd. Området avvattnas via två större bäckar som går samman och har ett gemensamt utlopp i havet. Inom området finns även flera lokala dagvattensystem med ledningar, diken och trummor. Situationen bedöms vara extra besvärlig där de båda bäckarna går ihop och särskilt vid långvarig nederbörd. Även boende i direkt anslutning till planområdet upplever att de har problem med befintliga dagvattenförhållanden. Problemen består av att stora mängder dagvatten rinner in på fastigheterna där det delvis blir stående, samt att dagvattnet spolar med ytskiktet från grusbelagda vägar m.m. Problemen bedöms vara särskilt stora för fastigheterna direkt söder om fastigheten Eftra 4:24, som utgör den norra delen av planområdet. Fastighetsägare menar också att problemen har ökat efter att träd har avverkats i denna del av planområdet. Långasandsområdet lutar generellt svagt åt havet i sydväst. Söder om planområdet finns dock ett höjdparti som delvis lutar kraftigt åt nordväst. Detta medför att dagvattenavledningen från området sker till ovan nämnda bäck- och dikessystem genom Långasand. Den sydvästra av fastigheterna inom planområdet utgörs av gräsytor och lövskog och lutar åt sydväst med nivåer som bedöms variera mellan ca +6 m och ca +9 m. Den norra fastigheten utgörs tillstor del av ett höjdparti, med grönytor och berg i dagen, och nivåerna inom fastigheten varierar mellan ca +11 m och ca +31 m. Jordlagren inom fastigheten Eftra 2:54 utgörs av organisk mulljord som underlagras av finsand med en mäktighet av 0,4-2,7 m. Denna underlagras i sin tur av lera med mäktigheten 3-10 m. Inom fastigheten finns dessutom indikationer på förekomst av torv. Även inom fastigheten Eftra 4:24 utgörs ytjordskiktet av mulljord som underlagras av sand. Sandens mäktighet är 0,5-1 m och denna bedöms vila på fast botten dvs. berg. Utifrån genomförda mätningar av grundvattenytan inom planområdet bedöms denna ligga 0,5-1,5 m under befintlig markyta.

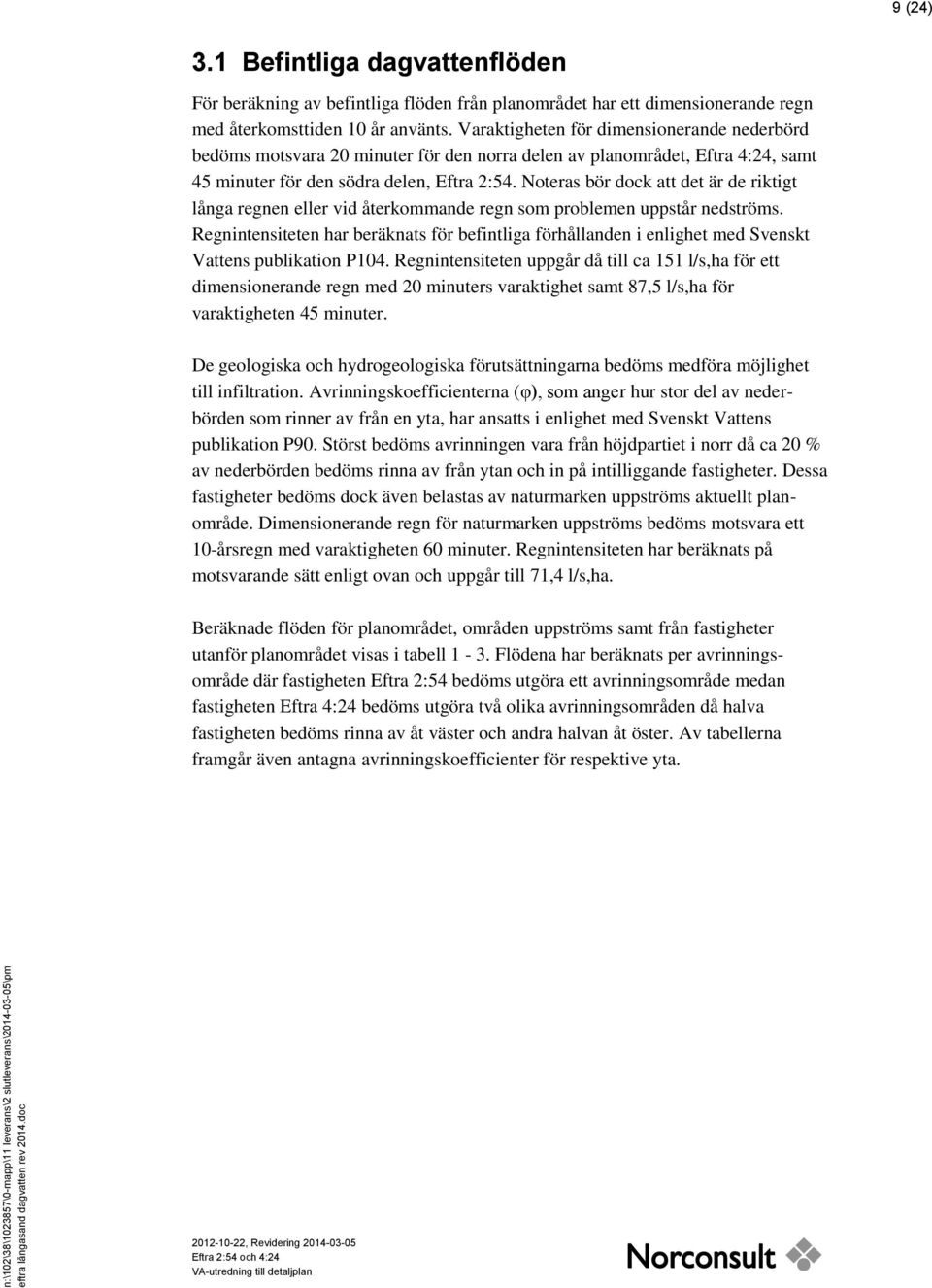

9 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 9 (24) 3.1 Befintliga dagvattenflöden För beräkning av befintliga flöden från planområdet har ett dimensionerande regn med återkomsttiden 10 år använts. Varaktigheten för dimensionerande nederbörd bedöms motsvara 20 minuter för den norra delen av planområdet, Eftra 4:24, samt 45 minuter för den södra delen, Eftra 2:54. Noteras bör dock att det är de riktigt långa regnen eller vid återkommande regn som problemen uppstår nedströms. Regnintensiteten har beräknats för befintliga förhållanden i enlighet med Svenskt Vattens publikation P104. Regnintensiteten uppgår då till ca 151 l/s,ha för ett dimensionerande regn med 20 minuters varaktighet samt 87,5 l/s,ha för varaktigheten 45 minuter. De geologiska och hydrogeologiska förutsättningarna bedöms medföra möjlighet till infiltration. Avrinningskoefficienterna (φ), som anger hur stor del av nederbörden som rinner av från en yta, har ansatts i enlighet med Svenskt Vattens publikation P90. Störst bedöms avrinningen vara från höjdpartiet i norr då ca 20 % av nederbörden bedöms rinna av från ytan och in på intilliggande fastigheter. Dessa fastigheter bedöms dock även belastas av naturmarken uppströms aktuellt planområde. Dimensionerande regn för naturmarken uppströms bedöms motsvara ett 10-årsregn med varaktigheten 60 minuter. Regnintensiteten har beräknats på motsvarande sätt enligt ovan och uppgår till 71,4 l/s,ha. Beräknade flöden för planområdet, områden uppströms samt från fastigheter utanför planområdet visas i tabell 1-3. Flödena har beräknats per avrinningsområde där fastigheten Eftra 2:54 bedöms utgöra ett avrinningsområde medan fastigheten Eftra 4:24 bedöms utgöra två olika avrinningsområden då halva fastigheten bedöms rinna av åt väster och andra halvan åt öster. Av tabellerna framgår även antagna avrinningskoefficienter för respektive yta.

10 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 10 (24) Tabell 1. Befintliga flöden från planområdet Area [ha] φ [-] Q 10år [l/s] Eftra 4:24 V 1,58 39 Berg 1 0,2 30 Flackare berg/äng 0,58 0,1 9 Eftra 4:24 Ö 1,1 24 Berg 0,5 0,2 15 Flackare berg/äng 0,6 0,1 9 Eftra 2:54 1,95 17 Äng 1,90 0,05 8 Lokalgata 0,05 0,8 8 Totalt befintligt 4,63 80 Q (Flöde) = I (regnintensitet)*a (Areal)*φ (avrinningskoefficient) Tabell 2. Befintliga flöden från områden uppströms planområdet Uppströms planområdet Area [ha] φ [-] Q 10år, 60min [l/s] 1,0 9 Berg 0,3 0,2 4 Flackare berg/äng 0,7 0,1 5 Tabell 3. Befintliga flöden från tre fastigheter utanför planområdet Fastigheter utanför planområdet Area [ha] φ [-] Q 10år, 10min [l/s] 0,3 0,25 17

11 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 11 (24) 4 Föreslagen vattenförsörjning samt spillvattenavledning Förutsättningarna för anslutning av planområdet till befintliga vatten och spillvattensystem är mycket goda. Såväl vattenledningsnätet som systemet för spillvattenavledning föreslås dock kompletteras med nya ledningar enligt bilaga 1a och b. Definitiva ledningslägen och dimensioner bestäms i kommande detaljprojektering. Noteras skall att befintliga ledningar kan förekomma som inte är inkluderade i tillhandahållet underlagsmaterial. Lägen för befintliga ledningar föreslås således kontrolleras i senare skede. För anslutning av de fyra fastigheter som enligt planalternativ 1 är belägna centralt i planområdets södra del, Eftra 2:54, föreslås att befintliga vattenledningar längs lokalgatan förbinds med varandra. På detta sätt uppstår rundmatning i systemet och risken minskar för att vatten blir stående i ledningsnätet. Avledning av spillvatten från dessa fastigheter föreslås ske i nordvästlig riktning. För att undersöka om det kan vara fördelaktigare att avleda spillvattnet åt sydväst bör dock befintliga ledningsnivåer studeras med hänsyn till höjdsättningen av planområdet. För vattenförsörjning samt avledning av spillvatten från fastigheten som enligt planalternativ 1 är belägen i södra delen av Eftra 2:54 föreslås anslutning till befintliga ledningar väster om fastigheten. För vattenförsörjning samt avledning av spillvatten från de fastigheter som planeras i den norra delen av planområdet, Eftra 4:24, föreslås att nya vatten- och spillvattenledningar anläggs i planerad väg och ansluts till befintliga ledningar i sydöstra hörnet av Eftra 4:24. Föreslagna system för vattenförsörjning samt avledning av spillvatten för planalternativ 1 illustreras i bilaga 1a. För vattenförsörjning samt avledning av spillvatten från de tomter belägna enligt planalternativ 2 föreslås fastigheterna anslutas på motsvarande sätt som vid planalternativ 1. För Eftra 2:54 innebär föreslaget system sammankoppling av vattenledning för rundmatning samt ny spillvattenledning i planerad lokalgata centralt inom fastigheten. För Eftra 4:24 innebär föreslaget system nya vatten- och spillvattenledningar i planerad väg till de fyra tomterna inom fastigheten. Föreslagna system för vattenförsörjning samt avledning av spillvatten för planalternativ 2 illustreras i bilaga 1b.

12 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 12 (24) Utgående tryck från Bobergs tryckstegringsstation uppgår till ca +68 mvp och bebyggelsen planeras på nivåer mellan ca +8 m och ca +31 m. Enligt Svenskt Vattens publikation P83 rekommenderas vattentrycket variera mellan ca +25 och +70 mvp i förbindelsepunkt, vilket medför att samtliga fastigheter inom planområdet bedöms kunna erhålla tillfredställande kapacitets- och tryckförhållanden. Vattenbehovet för planområdet har beräknats enligt nedan: Antal bostäder Antal vattenförbrukare Spec. medelförbrukning Medelförbrukning Dimensionerande förbrukning ca 10 st ca 40 p (4 pe/bostad) ca 180 l/p,d 0,08 l/s ca 1,5 l/s Dimensionerade förbrukning för tillkommande bebyggelse bedöms uppgå till ca 1,5 l/s. Släckvattenförsörjning föreslås ombesörjas via befintliga släckvattensystem. Ledningsdimension för tillkommande vattenledningar föreslås uppgå till 32 mm. För avledande av spillvatten erfordras endast små dimensioner som föreslås anpassas till befintligt ledningsnät.

13 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 13 (24) 5 Föreslagen dagvattenhantering Vid exploatering av ett område ökar vanligen andelen hårdgjorda ytor, vilket får till följd att ytavrinningen ökar p.g.a. minskade infiltrationsmöjligheter och snabbare avrinningsförlopp. För att planområdet skall kunna exploateras är det mycket viktigt att omhändertagandet av dagvattnet sker på ett sådant sätt att situationen nedströms inte förvärras. Generellt bör dagvattnet inom området omhändertas så nära källan som möjligt. Principen för lokalt omhändertagande av dagvatten, LOD, bör följas och anläggande av hårdgjorda ytor bör undvikas i så stor utsträckning som möjligt. På så vis minimeras påverkan av den naturliga grundvattenbalansen i området och behovet av utjämning i dagvattenmagasin reduceras. Ett förslag till framtida dagvattenhantering för respektive planförslag 1 och 2 beskrivs nedan samt illustreras översiktligt i bilaga 3a respektive 3b. Dagvattensystemen föreslås dimensioneras för fylld ledning vid regn med återkomsttiden 10 år. Definitiva ledningslägen och dimensioner bestäms i kommande detaljprojektering. Noteras skall att befintliga ledningar kan förekomma som inte är inkluderade i tillhandahållet underlagsmaterial. Lägen för befintliga ledningar föreslås således kontrolleras i senare skede. 5.1 Framtida dagvattenflöden På samma sätt som för befintliga förhållanden har framtida dagvattenflöden inom planområdet beräknats, enligt Svenskt Vattens publikation P104, för regn med 10-års återkomsttid. I samband med planerad exploatering bedöms regnets dimensionerande varaktighet reduceras till 10 minuter för hela planområdet då andelen hårdgjorda ytor förväntas öka. För att ta hänsyn till framtida klimatförändringar och ökade nederbördsmängder ansätts en säkerhetsfaktor. Svenskt Vattens publikation P104 rekommenderar att en säkerhetsfaktor mellan 1,05-1,3 väljs för korttidsnederbörd i Sverige, vilket innebär att dimensionerande regn förväntas öka med 5-30 %. Säkerhetsfaktorn ansätts efter lokala förhållanden såsom lutningsförhållanden, höjdsättning av bebyggelse och risken för dämning från recipienten.

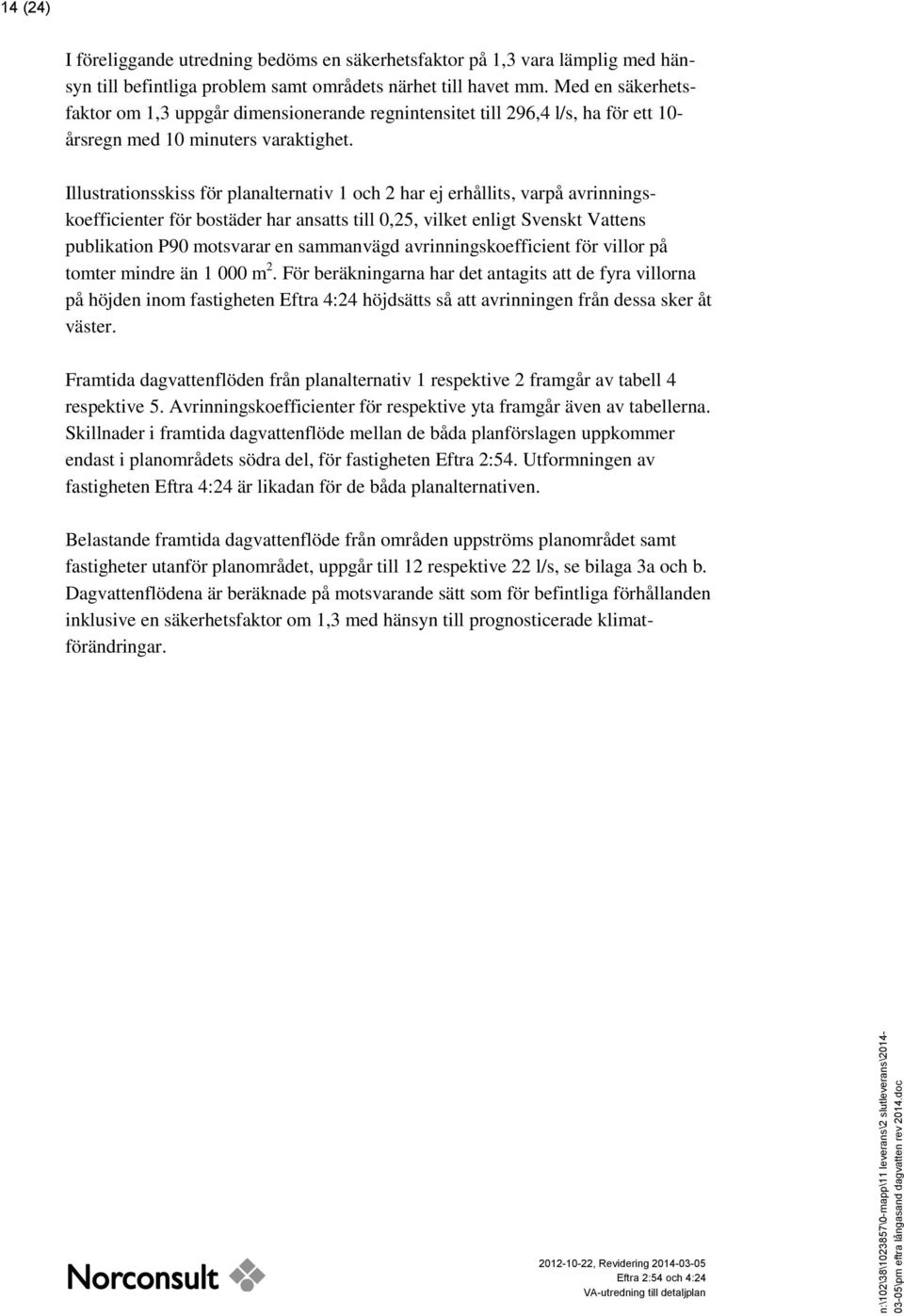

14 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 14 (24) I föreliggande utredning bedöms en säkerhetsfaktor på 1,3 vara lämplig med hänsyn till befintliga problem samt områdets närhet till havet mm. Med en säkerhetsfaktor om 1,3 uppgår dimensionerande regnintensitet till 296,4 l/s, ha för ett 10- årsregn med 10 minuters varaktighet. Illustrationsskiss för planalternativ 1 och 2 har ej erhållits, varpå avrinningskoefficienter för bostäder har ansatts till 0,25, vilket enligt Svenskt Vattens publikation P90 motsvarar en sammanvägd avrinningskoefficient för villor på tomter mindre än m 2. För beräkningarna har det antagits att de fyra villorna på höjden inom fastigheten Eftra 4:24 höjdsätts så att avrinningen från dessa sker åt väster. Framtida dagvattenflöden från planalternativ 1 respektive 2 framgår av tabell 4 respektive 5. Avrinningskoefficienter för respektive yta framgår även av tabellerna. Skillnader i framtida dagvattenflöde mellan de båda planförslagen uppkommer endast i planområdets södra del, för fastigheten Eftra 2:54. Utformningen av fastigheten Eftra 4:24 är likadan för de båda planalternativen. Belastande framtida dagvattenflöde från områden uppströms planområdet samt fastigheter utanför planområdet, uppgår till 12 respektive 22 l/s, se bilaga 3a och b. Dagvattenflödena är beräknade på motsvarande sätt som för befintliga förhållanden inklusive en säkerhetsfaktor om 1,3 med hänsyn till prognosticerade klimatförändringar.

15 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 15 (24) Tabell 4. Framtida dagvattenflöden för planalternativ 1 Planalternativ 1 Area [ha] ϕ [-] Q 10 år [l/s] Eftra 4:24 V 1,58 95 Berg 0,58 0,2 30 Flackare berg/äng 0,58 0, Tomter 0,37 0,25 36 Lokalgata 0,05 0,8 15 Eftra 4:24 Ö 1,1 48 Berg 0,5 0,2 26 Flackare berg/äng 0,56 0,1 11 Lokalgata 0,04 0,8 11 Eftra 2:54 1,95 91 Äng 1,33 0, Tomter 0,47 0,25 35 Bef lokalgata 0,05 0,8 14 Planerad lokalgata 0,10 0,8 32 Totalt 4, Tabell 5. Framtida dagvattenflöde för planalternativ 2 Planalternativ 2 Area [ha] ϕ [-] Q 10 år [l/s] Eftra 4:24 V 1,58 95 Berg 0,58 0,2 30 Flackare berg/äng 0,58 0, Tomter 0,37 0,25 36 Lokalgata 0,05 0,8 15 Eftra 4:24 Ö 1,1 48 Berg 0,5 0,2 26 Flackare berg/äng 0,56 0,1 14 Lokalgata 0,04 0,8 9 Eftra 2:54 1,95 84 Äng 1,43 0, Tomter 0,37 0,25 27 Bef lokalgata 0,05 0,8 14 Planerad lokalgata 0,10 0,8 32 Totalt 4,63 228

16 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 16 (24) Då exploateringen medför att dagvattenavrinningen från planområdet ökar för de båda planförslagen, föreslås dagvatten fördröjas till att motsvara befintlig avrinning, för att belastningen på nedströms system inte skall öka. Vidare föreslås att 10-årsregnet med säkerhetsfaktorn 1,3 användas vid dimensionering av utjämningsvolymerna. Erforderliga magasinsvolymer framgår av tabell 6 och 7 för respektive planalternativ. Tabell 6. Erforderliga utjämningsvolymer inom tomtmark och för tillkommande väg i norra delen av planområdet enligt planalternativ 1 Planalternativ 1 Reducerad area [ha] Önskat utflöde [l/s] Magasinsvolym [m 3 ] Eftra 4:24 4 Tomter 0, Lokalgata 0, Eftra 2:54 5 Tomter 0, Tabell 7. Erforderliga utjämningsvolymer inom tomtmark och för tillkommande väg i norra delen av planområdet enligt planalternativ 2 Planalternativ 2 Reducerad area [ha] Önskat utflöde [l/s] Magasinsvolym [m 3 ] Eftra 4:24 4 Tomter 0, Lokalgata 0, Eftra 2:54 4 Tomter 0,

17 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 17 (24) 5.2 Förslag på dagvattenhantering För att minska risken för översvämningar i och nedströms aktuellt planområde är det mycket viktigt att dagvattnet från området tas omhand. Dagvattnet föreslås i största möjliga omfattning fördröjas inom tomtmark. Erforderliga utjämningsvolymer som beräknats i tabell 6 och 7 föreslås dock kompletteras med utjämning i en dagvattendamm som föreslås anläggas i den södra delen av planområdet. Syftet med denna damm är dels att ytterligare utjämna flödet från planområdet, men föreslaget läge medför även att dagvatten från ytterligare ytor uppströms kan utjämnas. Att anlägga denna kompletterande damm kan således ses som en förbättringsåtgärd för hela Långasandsområdet. Det föreslagna läget för dammen medför stor flexibilitet gällande dammens utbredning och utjämningseffekt. Erforderlig magasinvolym för omhändertagande av dagvattenflöden uppkomna inom och uppströms planområdet samt för de tre fastigheterna väster om Eftra 2:54, uppgår till 26 m 3 för båda planalternativen. Om dammen ämnas användas för fördröjning av övriga ytor utanför planområdet, för att på så sätt förbättra dagvattenhanteringen i Långasandsområdet, bör dammens storlek bestämmas med avseende på belastande ytor. Utflödet från dammen når så småningom Långasandbäcken där öring lever. Bäcken är även klassad som ställvis bra lek- och uppväxtplats för öring. Då dagvattenflödet ut från dammen ej överstiger befintligt flöde bedöms ingen negativ påverkan på Långasandsbäcken uppkomma i samband med anläggande samt utnyttjande av föreslagen damm. Generellt bör höjdsättningen utformas så att lokala lågpunkter, i vilka dagvatten kan ansamlas, undviks. Gator och fastigheter skall i möjligaste mån harmonisera med varandra. Tomtmark bör genomgående höjdsättas till en nivå högre än angränsande gatumark, för att en tillfredsställande avledning av dag-, drän- och spillvatten skall kunna erhållas. Om höjdsättningen utformas enligt ovan, så att gator inom området alltid är belägna på lägre nivåer än kringliggande kvartersmark, kan dagvatten avledas via gatorna om dagvattensystemets maxkapacitet skulle överskridas. Som en bestämmelse på plankartan föreslås det föras in att lägsta höjd på färdigt golv, för att anslutning med självfall skall tillåtas, skall vara 0,3 m över marknivå i förbindelsepunkten med hänsyn till risk för uppdämning i allmänt dag- och spillvattensystem.

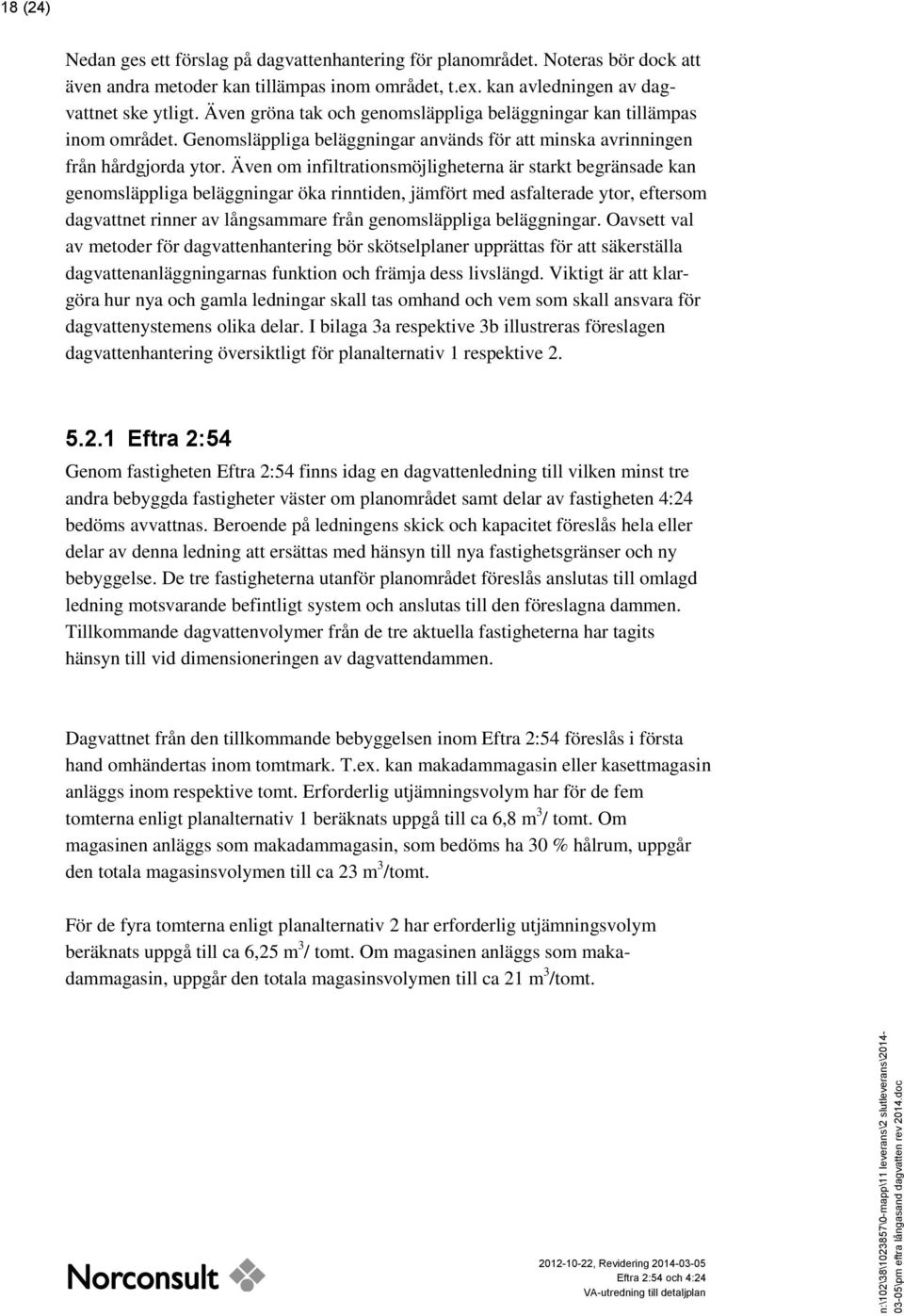

18 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 18 (24) Nedan ges ett förslag på dagvattenhantering för planområdet. Noteras bör dock att även andra metoder kan tillämpas inom området, t.ex. kan avledningen av dagvattnet ske ytligt. Även gröna tak och genomsläppliga beläggningar kan tillämpas inom området. Genomsläppliga beläggningar används för att minska avrinningen från hårdgjorda ytor. Även om infiltrationsmöjligheterna är starkt begränsade kan genomsläppliga beläggningar öka rinntiden, jämfört med asfalterade ytor, eftersom dagvattnet rinner av långsammare från genomsläppliga beläggningar. Oavsett val av metoder för dagvattenhantering bör skötselplaner upprättas för att säkerställa dagvattenanläggningarnas funktion och främja dess livslängd. Viktigt är att klargöra hur nya och gamla ledningar skall tas omhand och vem som skall ansvara för dagvattenystemens olika delar. I bilaga 3a respektive 3b illustreras föreslagen dagvattenhantering översiktligt för planalternativ 1 respektive Eftra 2:54 Genom fastigheten Eftra 2:54 finns idag en dagvattenledning till vilken minst tre andra bebyggda fastigheter väster om planområdet samt delar av fastigheten 4:24 bedöms avvattnas. Beroende på ledningens skick och kapacitet föreslås hela eller delar av denna ledning att ersättas med hänsyn till nya fastighetsgränser och ny bebyggelse. De tre fastigheterna utanför planområdet föreslås anslutas till omlagd ledning motsvarande befintligt system och anslutas till den föreslagna dammen. Tillkommande dagvattenvolymer från de tre aktuella fastigheterna har tagits hänsyn till vid dimensioneringen av dagvattendammen. Dagvattnet från den tillkommande bebyggelsen inom Eftra 2:54 föreslås i första hand omhändertas inom tomtmark. T.ex. kan makadammagasin eller kasettmagasin anläggs inom respektive tomt. Erforderlig utjämningsvolym har för de fem tomterna enligt planalternativ 1 beräknats uppgå till ca 6,8 m 3 / tomt. Om magasinen anläggs som makadammagasin, som bedöms ha 30 % hålrum, uppgår den totala magasinsvolymen till ca 23 m 3 /tomt. För de fyra tomterna enligt planalternativ 2 har erforderlig utjämningsvolym beräknats uppgå till ca 6,25 m 3 / tomt. Om magasinen anläggs som makadammagasin, uppgår den totala magasinsvolymen till ca 21 m 3 /tomt.

19 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 19 (24) Magsinen tillåts långsamt avtappas dels genom infiltration till underliggande marklager och dels genom att överskottvatten efter utjämning kan avledas vidare. Vidare avledning förslås ske till den nya dagvattenledningen och dagvattendammen som föreslås anläggas i den södra delen av fastigheten 2:54. Principen för utjämning av dagvatten inom tomtmark visas i figur 3. Stenkista eller kassettmagasin Utloppsbrunn Figur 3. Föreslagen princip för omhändertagande av dagvatten inom tomtmark Noteras bör att höjdsättningen är mycket viktig i denna del av planområdet. Om området är alltför flackt kan det medföra svårigheter att få ut dagvattnet. Kassettmagasin Magasin med dagvattenkassetter, liksom traditionella s.k. stenkistor och makadammagasin, fördröjer dagvatten och tillåter infiltration till underliggande mark. Kassetterna har en våtvolym på ca 96 %, vilket betyder att de är mycket utrymmeseffektiva i förhållande till volymen dagvatten som kan magasineras. För planområdet skulle det t.ex. medföra att den totala utjämningsvolymen uppgår till ca 7 m 3 /tomt för planalternativ 1 och till ca 6,5 m 3 för planalternativ 2.

20 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 20 (24) Fördelar med dagvattenkassetter jämfört med stenkistor och makadammagasin är, förutom att kassettmagasinen inte kräver lika stor plats, att möjligheterna till inspektion, rensning och spolning är större. Noteras bör att icke täta magasin måste kläs in i gummiduk för att de inte skall tappa sin funktion om de anläggs under grundvattenytan Eftra 4:24 Planförslag 1 och 2 är detsamma för fastighet Eftra 4:24. Dagvattnet från de fyra fastigheter som planeras på höjden föreslås primärt tas omhand inom tomtmark. Dagvatten som rinner av från tak och andra hårdgjorda ytor föreslås avledas till ett fördröjningsmagasin som anläggs inom respektive fastighet. Magasinen kan t.ex. utgöras av makadamfyllda magasin eller av kassettmagasin. Erforderlig magasinsvolym har beräknats till 2,25 m 3 /tomt. Detta motsvarar ca 7,5 m 3 /tomt om dessa anläggs som makadammagasin eller ca 2,35 m 3 /tomt om de anläggs med dagvattenkassetter. Avtappning från magasinen föreslås ske genom avledning till befintligt dagvattenledningsnät söder om Eftra 4:24. En dagvattenledning förslås samförläggas med övriga VA-ledningar i planerad lokalgata för att ansluta till befintligt dagvattenledningsnät. Kapaciteten på befintlig dagvattenledning måste utredas innan beslutande om avledning till befintligt nät. Infiltration eller avtappning utmed slänten åt sydväst är alternativa lösningar för omhändertagande av fördröjt dagvattenflöde från föreslagna magasin inom tomtmark. Magasin inom tomtmark föreslås utformas så att flödet från fastigheterna, vid ett specifikt regn, minskar jämfört med vid befintliga förhållanden. Det är dock mycket viktigt att dagvattnet inte rinner in mot byggnader sydväst om fastigheten varför ett avskärande dike föreslås anläggas i den sydvästra delen av fastigheten 4:24. Eventuell avtappning av det avskärande diket kan ske till föreslaget dagvattensystem genom fastigheten 2:54. Ett exempel på avskärande dike visas i figur 4.

21 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 21 (24) Figur 4. Avskärande dike Även dagvattnet som rinner av från den planerade vägen behöver utjämnas. För detta ändamål föreslås att ett grunt makadamfyllt dike, med dräneringsledning i botten anläggs, se princip i figur 5. Noteras är att principen för detta dike är samma som för det avskärande diket men att detta anläggs utmed vägen. Figur 5. Makadamfyllt dike med dräneringsledning i botten

22 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 22 (24) Erforderlig magasinsvolym för vägen uppgår till ca 0,2 m 3 /m vilket motsvarar ca 0,7 m 3 /m makadamfyllt magasin förutsatt 30 % hålrum i makadammen. Dräneringsledningen föreslås anslutas till en ny dagvattenledning som anläggs utmed östra planområdesgränsen och vidare längs befintlig väg för anslutning till befintliga system. För att förbättra dagvattensituationen som helhet i Långasand finns möjlighet att även dagvattnet från detta befintliga system avleds via föreslagen damm i den södra delen av fastigheten 2:54. I samband med detta bör det även undersökas huruvida delar av det befintliga ledningssystemet bör ersättas med nya ledingar. Falkenbergs kommun avser utföra en mer fördjupad utredning gällande dagvattenhanteringen i Långasand som helhet. Vilka ytor som avses ledas till dammen och vidare dammens storlek, bör ses över i den fördjupade utredningen för Långasandsområdet. Norconsult AB Mark och Vatten Herman Andersson herman.andersson@norconsult.com Jennifer Löfvendahl jennifer.lofvendahl@norconsult.com

23 n:\102\38\ \0-mapp\11 leverans\2 slutleverans\ \pm eftra långasand dagvatten rev 2014.doc 23 (24) Referenser Svenskt Vatten. (2001) Publikation P83 Allmänna vattenledningsnät; Anvisningar för utformning, förnyelse och beräkning. Stockholm: Svenskt Vatten AB Svenskt Vatten. (2004) Publikation P90 Dimensionering av allmänna avloppsledningar. Stockholm: Svenskt Vatten AB Svenskt Vatten. (2011) Publikation P104 Nederbördsdata vid dimensionering och analys av avloppssystem. Solna: Svenskt Vatten AB Svenskt Vatten. (2011) Publikation P105 Hållbar dag- och dränvattenhantering; Råd vid planering och utformning. Solna: Svenskt Vatten AB

24 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

25 Bilaga 1a Beteckningar Planområdesgräns Befintlig vattenledning Befintlig spillvattenledning Befintligt dike/bäck BP Befintlig brandpost Gräns för strandskydd Föreslagen vattenledning Föreslagen spillvattenledning Anmärkning Samtliga ledningslägen är ungefärliga Befintliga och föreslagna system för vattenförsörjning samt avledning av spillvatten - Planalternativ 1 Uppdragsnummer: Norconsult AB Box 8774, Göteborg Skala 1:2000 (A3) Tfn

26 Bilaga 1b Beteckningar Planområdesgräns Befintlig vattenledning Befintlig spillvattenledning Befintligt dike/bäck BP Befintlig brandpost Gräns för strandskydd Föreslagen vattenledning Föreslagen spillvattenledning Anmärkning Samtliga ledningslägen är ungefärliga Befintliga och föreslagna system för vattenförsörjning samt avledning av spillvatten - Planalternativ 2 Uppdragsnummer: Norconsult AB Box 8774, Göteborg Skala 1:2000 (A3) Tfn

27 Bilaga 2 Beteckningar Planområdesgräns Befintlig dagvattenledning Avrinningsområdesgräns Befintligt dike/bäck Gräns för strandskydd Anmärkning Samtliga ledningslägen är ungefärliga Befintligt dagvattensystem Uppdragsnummer: Norconsult AB Box 8774, Göteborg Skala 1:2000 (A3) Tfn

28 Bilaga 3a Beteckningar Planområdesgräns Befintlig dagvattenledning Avrinningsområdesgräns Befintligt dike/bäck Gräns för strandskydd Föreslagen dagvattenledning Slopad dagvattenledning Föreslaget magasin Föreslaget makadamdike Föreslaget avskärande dike Föreslagen dagvattendamm Anmärkningar Samtliga ledningslägen är ungefärliga Angivna flöden avser flöden efter fördröjning inom tomtmark Föreslagen dagvattenhantering - Planalternativ 1 Uppdragsnummer: Norconsult AB Box 8774, Göteborg Skala 1:2000 (A3) Tfn

29 Bilaga 3b Beteckningar Planområdesgräns Befintlig dagvattenledning Avrinningsområdesgräns Befintligt dike/bäck Gräns för strandskydd Föreslagen dagvattenledning Slopad dagvattenledning Föreslaget magasin Föreslaget makadamdike Föreslaget avskärande dike Föreslagen dagvattendamm Anmärkningar Samtliga ledningslägen är ungefärliga Angivna flöden avser flöden efter fördröjning inom tomtmark Föreslagen dagvattenhantering - Planalternativ 2 Uppdragsnummer: Norconsult AB Box 8774, Göteborg Skala 1:2000 (A3) Tfn
