1 VA-utredning Skogsdungen Storvreta

2 Sida 2 (6) VA-utredning Uppdragsnamn Skogsdungen Storvreta Uppsala kommun VA-utredning HSB Uppsala Hans Johansson Box Uppsala Uppdragsgivare HSB Uppsala Tomas Eriksson Vår handläggare Eva-Lotte Wondollek Datum Bakgrund och syfte Bjerking har på uppdrag av HSB Uppsala utrett VA försörjningen till ett planerat nytt bostadsområde i Storvreta, cirka 1,5 mil norr om Uppsala Uppsala. Området består idag till största del av skogsmark och åkermark och är cirka 53 hektar stort. Det planeras för 227 nya småhus samt handel och en förskola. Förutsättningar och antaganden Underlag Geoteknik Idéskiss situationsplan (Tema ) PM Geoteknik (Bjerking ) Svenskt Vatten P90 samt P83 Uppsala Vatten Projekteringsanvisningar för VA-anläggningar ( ) Bjerking har utfört en geoteknisk undersökning av området. Denna undersökning finns redovisad i PM Geoteknik (Bjerking ). Inför detaljprojektering av området behöver den geotekniska undersökningen kompletteras med grundvatteninmätning. Utförande De dimensioner som redovisas i denna utredning bör kontrolleras vid detaljprojekteringen och är endast ett underlag för kostnadsbedömningen. Box Uppsala Telefon Fax Org.nr F-skattebevis

3 Sida 3 (6) Spillvatten Av hydrauliska skäl kan endast de sydligaste etapperna (nummer 3 och 8 i idéskissen se bilaga 2) anslutas med självfall till den kommunala spillvattenledningen som går diagonalt genom områdets sydvästra hörn. Övriga delar av området leds med självfall till tre lågpunkter norr om området, därifrån pumpas avloppsvattnet till kommunala spillvattenledningar söder om området. De kommunala spillvattenledningarna bedöms klara spillvattenbehovet från den nya bebyggelsen. Nya u-områden behöver ritas in i planen där VA-ledningarna korsar tomtmark samt körbar väg fram till pumpstationer och dammar för drift och skötsel. Pumpstationer placeras minst 50 meter från närmaste bostadshus för att undvika luktproblem. Självfallssystemet byggs med fördel ut som första etapp (se bilaga 4), därefter kan övriga områden delas in och byggas ut efter de tre pumpstationernas delområden, etapp 2-4 (se bilaga 4). Vatten De befintliga kommunala vattenledningarna söder om området bedöms ha tillräcklig kapacitet den nya bebyggelsens vattenbehov. Behovet av brandposter bör utredas i ett senare skede. Kapacitet för brandposter finns på de större vattenledningarna med dimension 110 som finns inritade. Dagvatten Flöden och volymer Dimensionerande flöden har beräknats med rationella metoden enligt Svenskt Vatten P90. Z-värde (regional parameter) 18 för Uppsala har använts. Återkomsttiden är i tabell 1 satt till 2 år med 10 minuters varaktighet, vilket ger en regnintensitet på 126 l/s,ha (10 minuter, 2 år). I tabell 2 är återkomsttiden 10 år med 10 minuters varaktighet vilket ger en regnintensitet på 216 l/s, ha. Dagvattenflödet är beräknat utifrån markanvändningen enligt tabellerna nedan. Återkomsttiden 2 år avser dimensionerande flöde för ledningsnät och återkomsttiden 10 år är dimensionerande flöde för dammar. De avrinningskoefficienter som har använts finns listade i tabell 1 och 2.

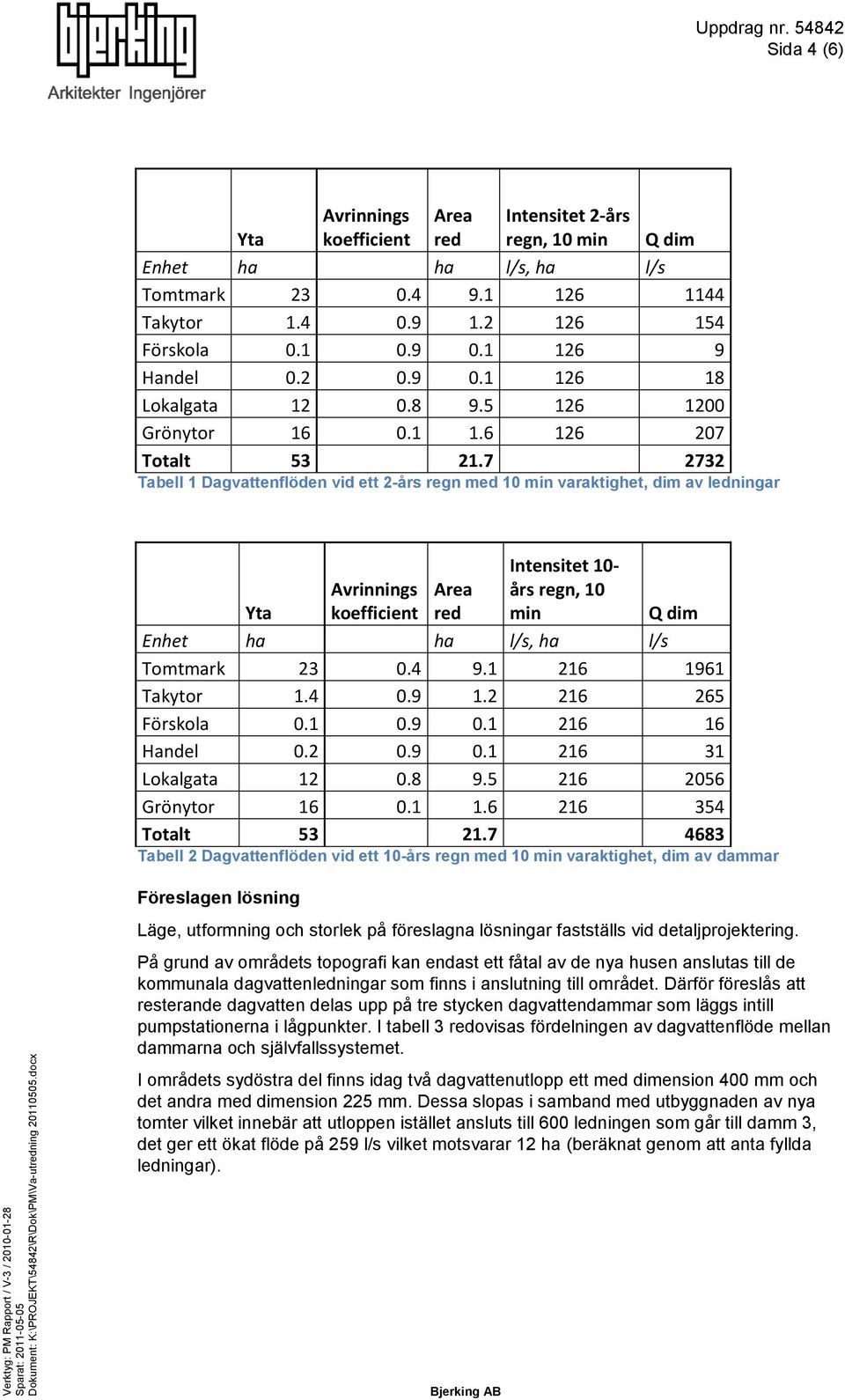

4 Sida 4 (6) Yta Avrinnings koefficient Area red Intensitet 2-års regn, 10 min Enhet ha ha l/s, ha l/s Tomtmark Takytor Förskola Handel Lokalgata Grönytor Totalt Tabell 1 Dagvattenflöden vid ett 2-års regn med 10 min varaktighet, dim av ledningar Yta Avrinnings koefficient Area red Intensitet 10- års regn, 10 min Enhet ha ha l/s, ha l/s Tomtmark Takytor Förskola Handel Lokalgata Grönytor Totalt Tabell 2 Dagvattenflöden vid ett 10-års regn med 10 min varaktighet, dim av dammar Föreslagen lösning Läge, utformning och storlek på föreslagna lösningar fastställs vid detaljprojektering. På grund av områdets topografi kan endast ett fåtal av de nya husen anslutas till de kommunala dagvattenledningar som finns i anslutning till området. Därför föreslås att resterande dagvatten delas upp på tre stycken dagvattendammar som läggs intill pumpstationerna i lågpunkter. I tabell 3 redovisas fördelningen av dagvattenflöde mellan dammarna och självfallssystemet. I områdets sydöstra del finns idag två dagvattenutlopp ett med dimension 400 mm och det andra med dimension 225 mm. Dessa slopas i samband med utbyggnaden av nya tomter vilket innebär att utloppen istället ansluts till 600 ledningen som går till damm 3, det ger ett ökat flöde på 259 l/s vilket motsvarar 12 ha (beräknat genom att anta fyllda ledningar).

5 Sida 5 (6) DAMM 1 DAMM 2 DAMM 3 Självfall Yta 10 års regn, 10 min Yta 10 års regn, 10 min Yta 10 års regn, 10 min Yta 2 års regn, 10 min Enhet ha l/s ha l/s ha l/s ha l/s Tomtmark Takytor Förskola Handel Lokalgata Grönytor Slopade utlopp Totalt Tabell 3 Dagvattenflöde fördelat på avrinningsområde för de olika områdena samt område 3 och 8 som kan anslutas med självfall Utloppet från dammarna ansluts till befintliga dikessystem. För att inte belasta dikessystemen mer än idag efter exploateringen har utloppet begränsats till 1,5 l/s, ha (nyckeltal för att beräkna skogs- och åkerdränering), vilket motsvarar cirka 20 l/s för de tre dammarna. Med ett dagvattenflöde in i dammarna enligt tabell 3 och ett utlopp på 20 l/s blir reglervolymen enligt nedan (Beräknat på ett 10 års regn med 10 minuters varaktighet): Damm 1: 2000 m 3 Damm 2: 1000 m 3 Damm 3: 2000 m 3 Kostnadsbedömning Utbyggnad av VA-ledningar och dammar för området har bedömts till en kostnad på cirka kronor exkl moms. Bedömningen av kostnaden för de olika etapperna redovisas i tabell 4 samt i bilaga 3. Etapp Kostnad Summa Tabell 4 Kostnadsbedömning efter etappindelning enligt bilaga 4

6 Sida 6 (6) Bilagor Bilaga 1 Ritning R VA-plan Bilaga 2 Ritning R VA-ledningar med situationsplan Bilaga 3 Kostnadsbedömning (Bjerking ) Bilaga 4 Ritning R etappindelning Granskad av Eva-Lotte Wondollek Telefon eva-lotte.wondollek@bjerking.se Anna Blomlöf
