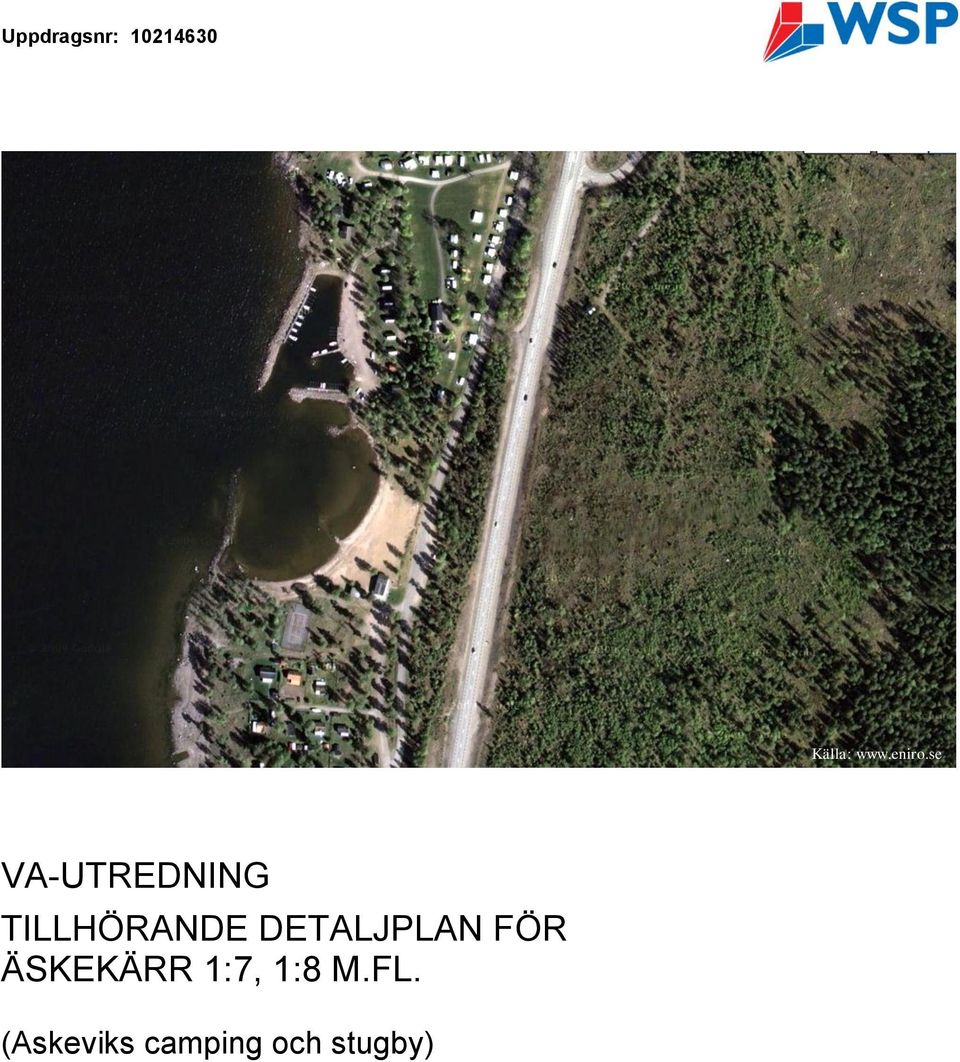

Uppdragsnr: Källa: VA-UTREDNING TILLHÖRANDE DETALJPLAN FÖR ÄSKEKÄRR 1:7, 1:8 M.FL. (Askeviks camping och stugby)

Transkript

1 Uppdragsnr: Källa: VA-UTREDNING TILLHÖRANDE DETALJPLAN FÖR ÄSKEKÄRR 1:7, 1:8 M.FL. (Askeviks camping och stugby)

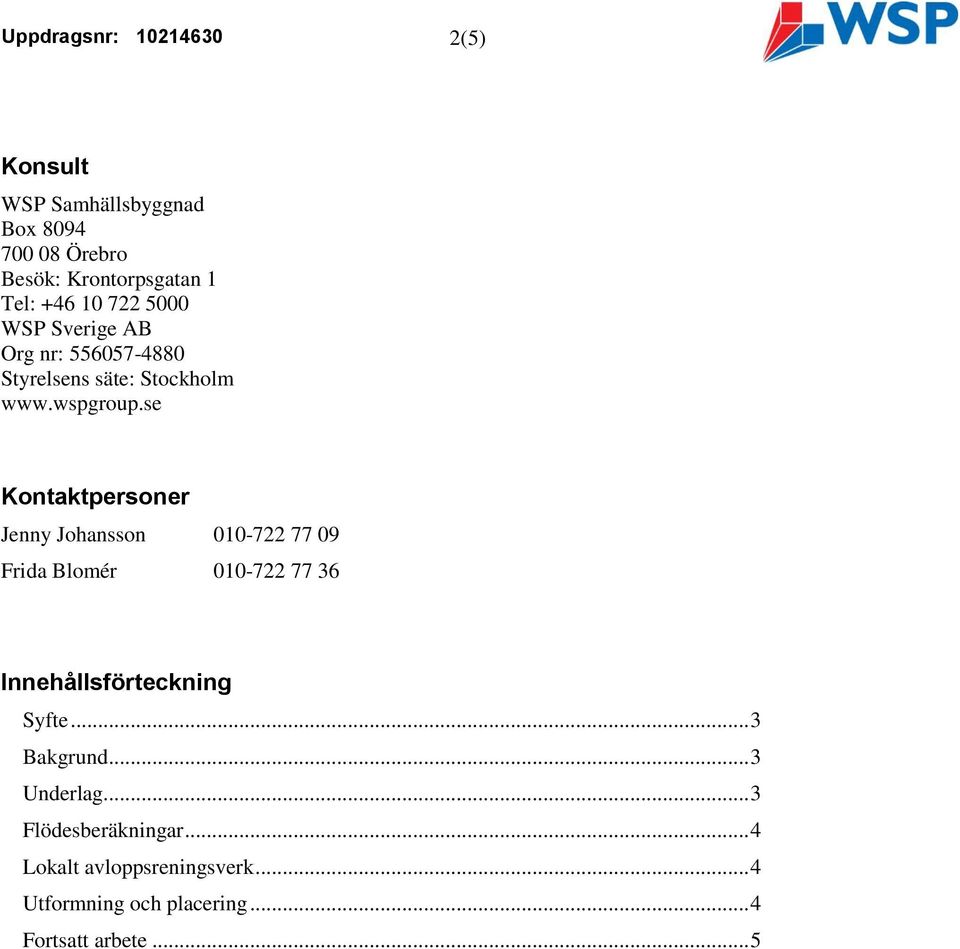

2 Uppdragsnr: (5) Konsult WSP Samhällsbyggnad Box Örebro Besök: Krontorpsgatan 1 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Jenny Johansson Frida Blomér Innehållsförteckning Syfte... 3 Bakgrund... 3 Underlag... 3 Flödesberäkningar... 4 Lokalt avloppsreningsverk... 4 Utformning och placering... 4 Fortsatt arbete... 5

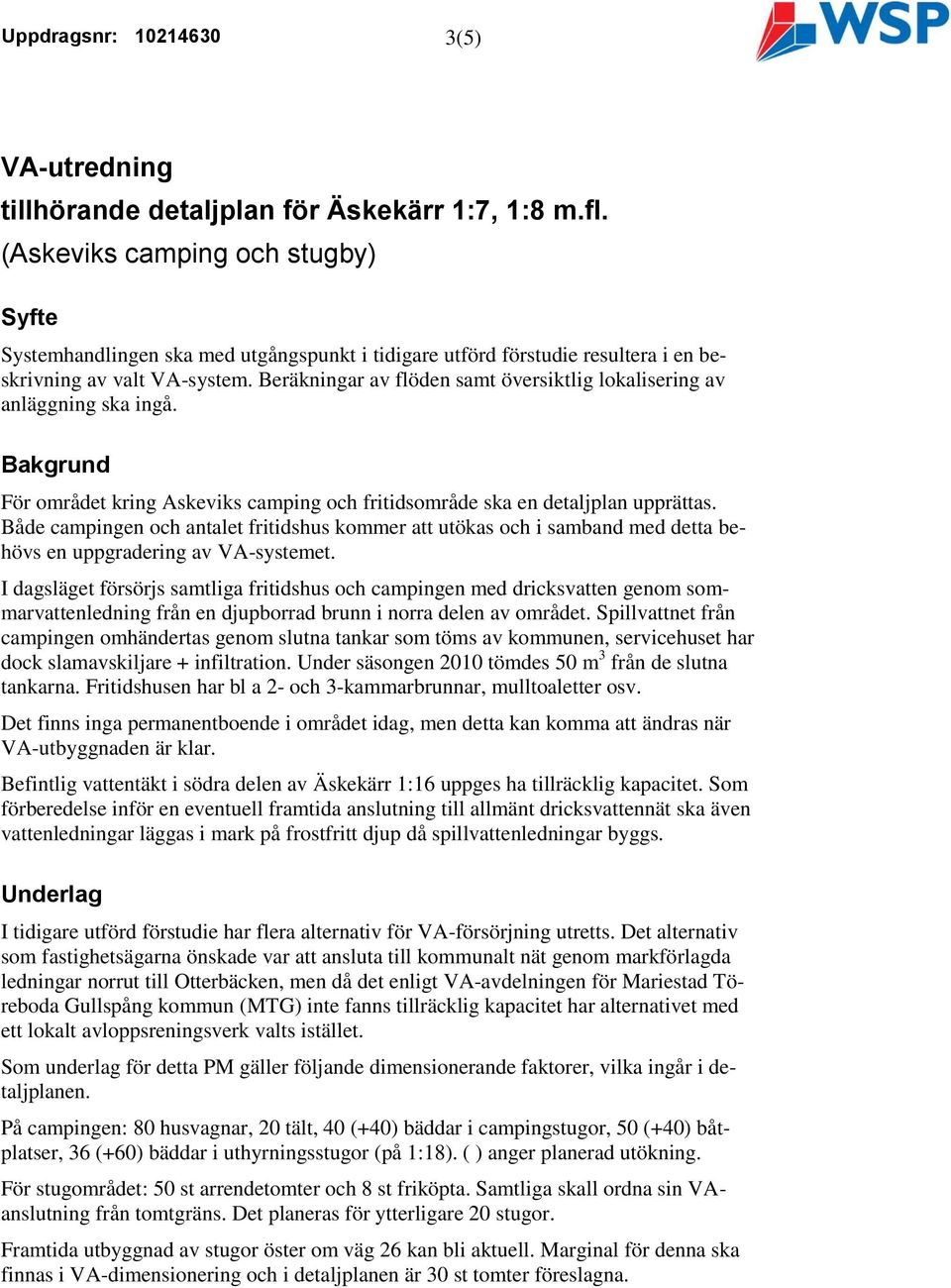

3 Uppdragsnr: (5) VA-utredning tillhörande detaljplan för Äskekärr 1:7, 1:8 m.fl. (Askeviks camping och stugby) Syfte Systemhandlingen ska med utgångspunkt i tidigare utförd förstudie resultera i en beskrivning av valt VA-system. Beräkningar av flöden samt översiktlig lokalisering av anläggning ska ingå. Bakgrund För området kring Askeviks camping och fritidsområde ska en detaljplan upprättas. Både campingen och antalet fritidshus kommer att utökas och i samband med detta behövs en uppgradering av VA-systemet. I dagsläget försörjs samtliga fritidshus och campingen med dricksvatten genom sommarvattenledning från en djupborrad brunn i norra delen av området. Spillvattnet från campingen omhändertas genom slutna tankar som töms av kommunen, servicehuset har dock slamavskiljare + infiltration. Under säsongen 2010 tömdes 50 m 3 från de slutna tankarna. Fritidshusen har bl a 2- och 3-kammarbrunnar, mulltoaletter osv. Det finns inga permanentboende i området idag, men detta kan komma att ändras när VA-utbyggnaden är klar. Befintlig vattentäkt i södra delen av Äskekärr 1:16 uppges ha tillräcklig kapacitet. Som förberedelse inför en eventuell framtida anslutning till allmänt dricksvattennät ska även vattenledningar läggas i mark på frostfritt djup då spillvattenledningar byggs. Underlag I tidigare utförd förstudie har flera alternativ för VA-försörjning utretts. Det alternativ som fastighetsägarna önskade var att ansluta till kommunalt nät genom markförlagda ledningar norrut till Otterbäcken, men då det enligt VA-avdelningen för Mariestad Töreboda Gullspång kommun (MTG) inte fanns tillräcklig kapacitet har alternativet med ett lokalt avloppsreningsverk valts istället. Som underlag för detta PM gäller följande dimensionerande faktorer, vilka ingår i detaljplanen. På campingen: 80 husvagnar, 20 tält, 40 (+40) bäddar i campingstugor, 50 (+40) båtplatser, 36 (+60) bäddar i uthyrningsstugor (på 1:18). ( ) anger planerad utökning. För stugområdet: 50 st arrendetomter och 8 st friköpta. Samtliga skall ordna sin VAanslutning från tomtgräns. Det planeras för ytterligare 20 stugor. Framtida utbyggnad av stugor öster om väg 26 kan bli aktuell. Marginal för denna ska finnas i VA-dimensionering och i detaljplanen är 30 st tomter föreslagna.

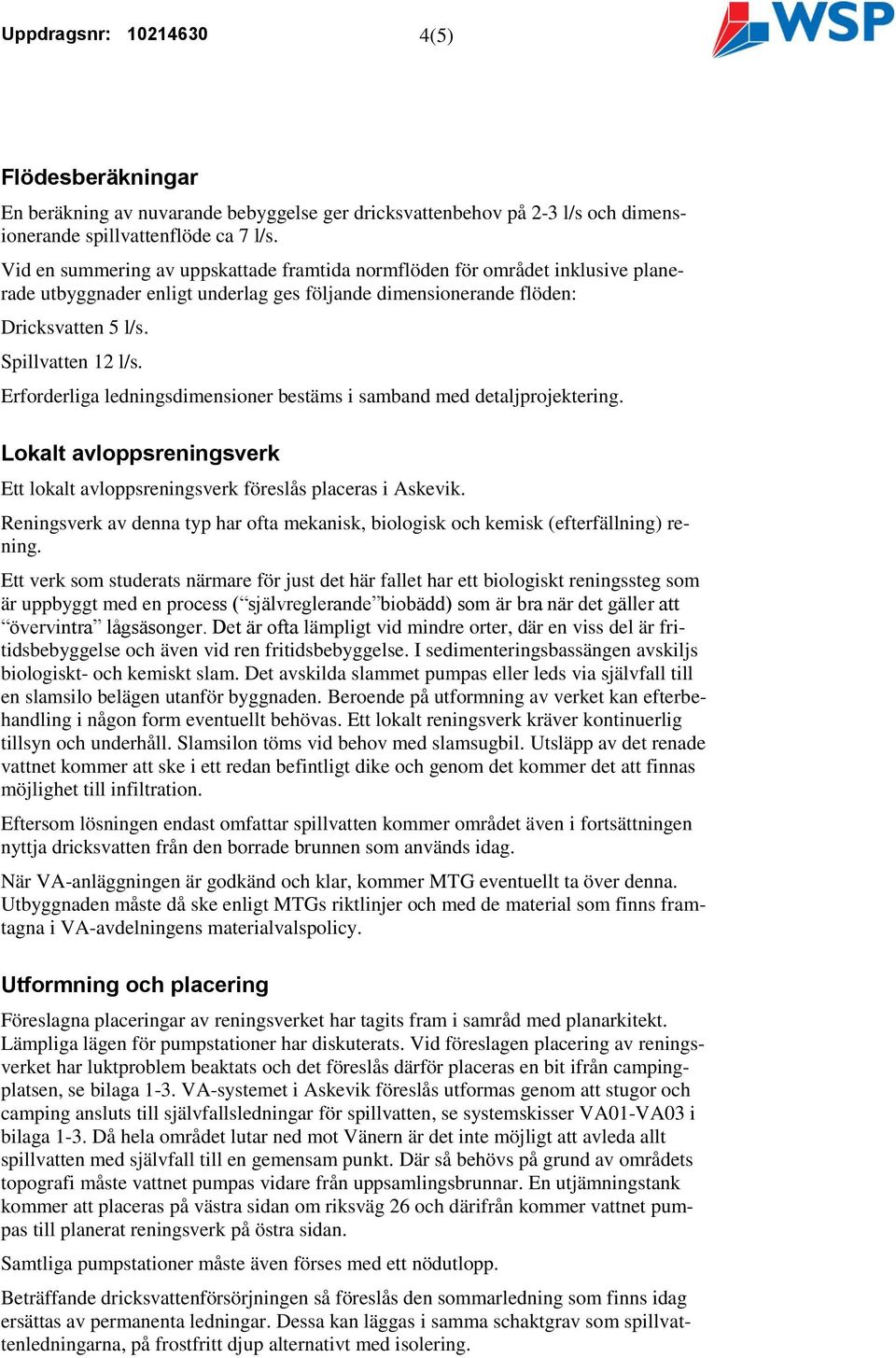

4 Uppdragsnr: (5) Flödesberäkningar En beräkning av nuvarande bebyggelse ger dricksvattenbehov på 2-3 l/s och dimensionerande spillvattenflöde ca 7 l/s. Vid en summering av uppskattade framtida normflöden för området inklusive planerade utbyggnader enligt underlag ges följande dimensionerande flöden: Dricksvatten 5 l/s. Spillvatten 12 l/s. Erforderliga ledningsdimensioner bestäms i samband med detaljprojektering. Lokalt avloppsreningsverk Ett lokalt avloppsreningsverk föreslås placeras i Askevik. Reningsverk av denna typ har ofta mekanisk, biologisk och kemisk (efterfällning) rening. Ett verk som studerats närmare för just det här fallet har ett biologiskt reningssteg som är uppbyggt med en process ( självreglerande biobädd) som är bra när det gäller att övervintra lågsäsonger. Det är ofta lämpligt vid mindre orter, där en viss del är fritidsbebyggelse och även vid ren fritidsbebyggelse. I sedimenteringsbassängen avskiljs biologiskt- och kemiskt slam. Det avskilda slammet pumpas eller leds via självfall till en slamsilo belägen utanför byggnaden. Beroende på utformning av verket kan efterbehandling i någon form eventuellt behövas. Ett lokalt reningsverk kräver kontinuerlig tillsyn och underhåll. Slamsilon töms vid behov med slamsugbil. Utsläpp av det renade vattnet kommer att ske i ett redan befintligt dike och genom det kommer det att finnas möjlighet till infiltration. Eftersom lösningen endast omfattar spillvatten kommer området även i fortsättningen nyttja dricksvatten från den borrade brunnen som används idag. När VA-anläggningen är godkänd och klar, kommer MTG eventuellt ta över denna. Utbyggnaden måste då ske enligt MTGs riktlinjer och med de material som finns framtagna i VA-avdelningens materialvalspolicy. Utformning och placering Föreslagna placeringar av reningsverket har tagits fram i samråd med planarkitekt. Lämpliga lägen för pumpstationer har diskuterats. Vid föreslagen placering av reningsverket har luktproblem beaktats och det föreslås därför placeras en bit ifrån campingplatsen, se bilaga 1-3. VA-systemet i Askevik föreslås utformas genom att stugor och camping ansluts till självfallsledningar för spillvatten, se systemskisser VA01-VA03 i bilaga 1-3. Då hela området lutar ned mot Vänern är det inte möjligt att avleda allt spillvatten med självfall till en gemensam punkt. Där så behövs på grund av områdets topografi måste vattnet pumpas vidare från uppsamlingsbrunnar. En utjämningstank kommer att placeras på västra sidan om riksväg 26 och därifrån kommer vattnet pumpas till planerat reningsverk på östra sidan. Samtliga pumpstationer måste även förses med ett nödutlopp. Beträffande dricksvattenförsörjningen så föreslås den sommarledning som finns idag ersättas av permanenta ledningar. Dessa kan läggas i samma schaktgrav som spillvattenledningarna, på frostfritt djup alternativt med isolering.

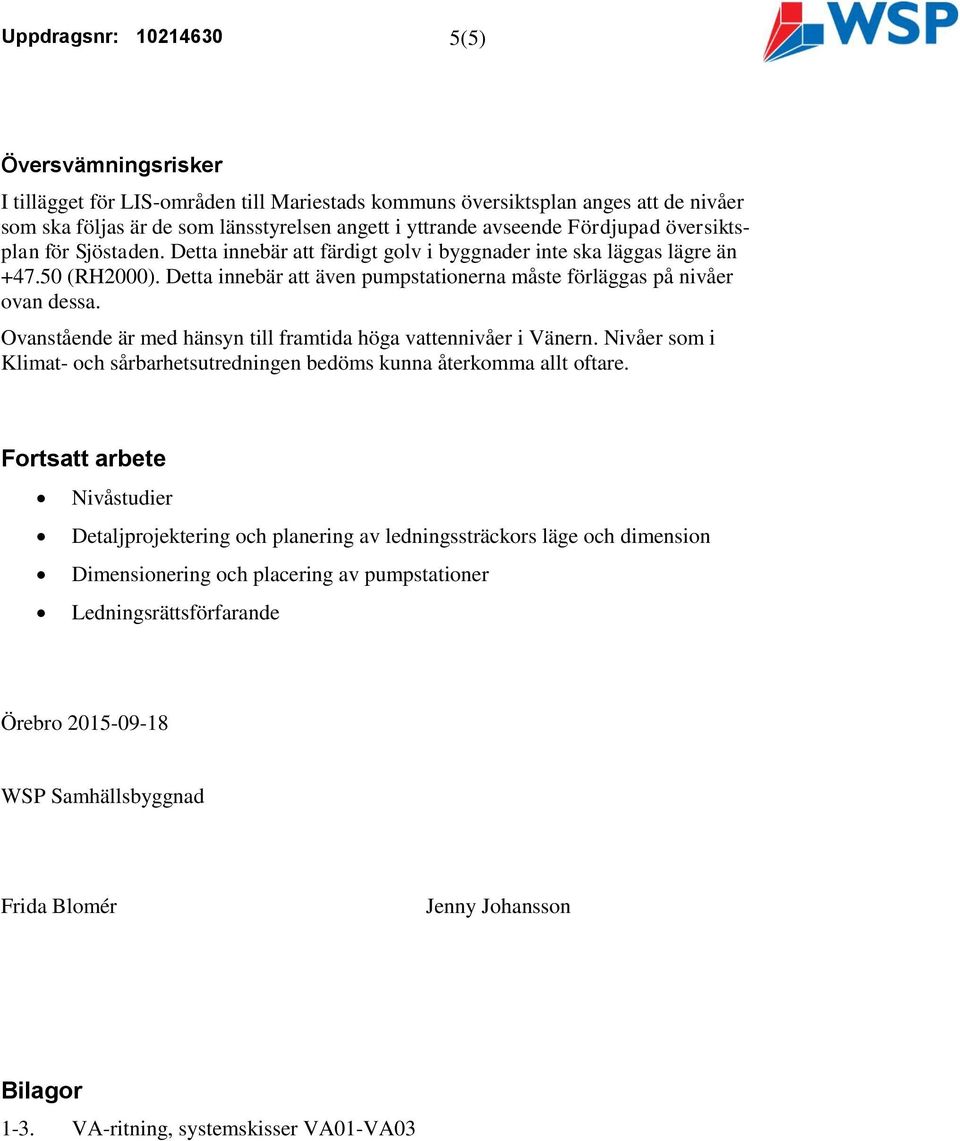

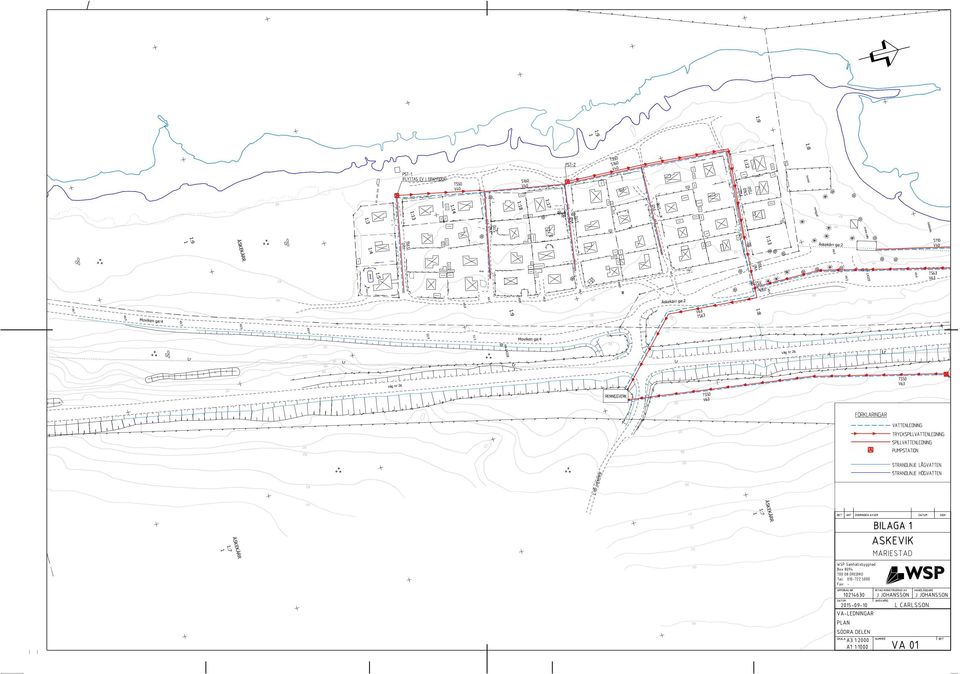

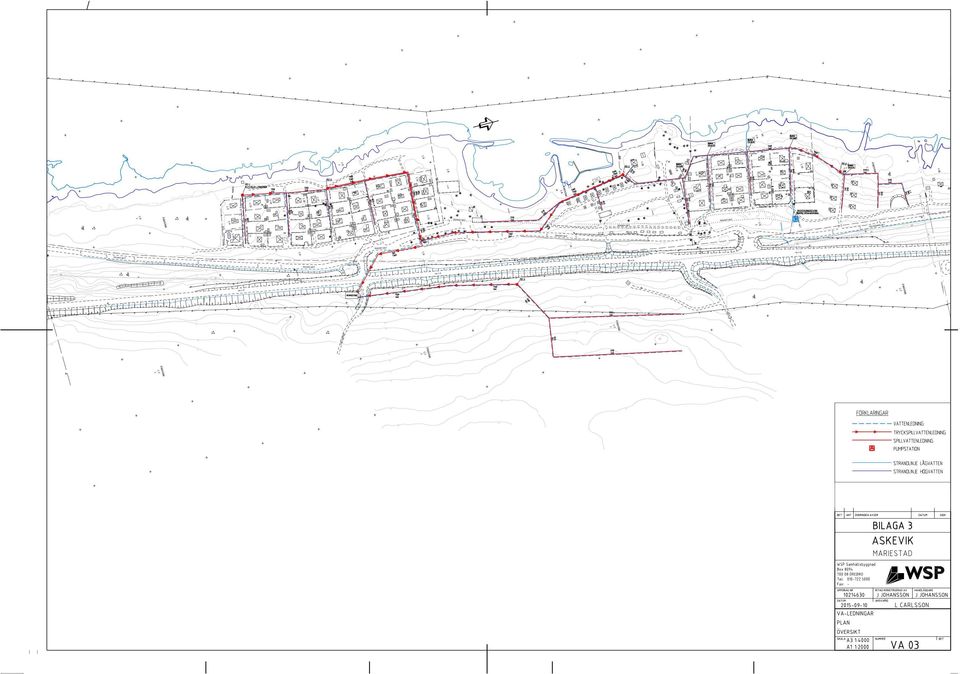

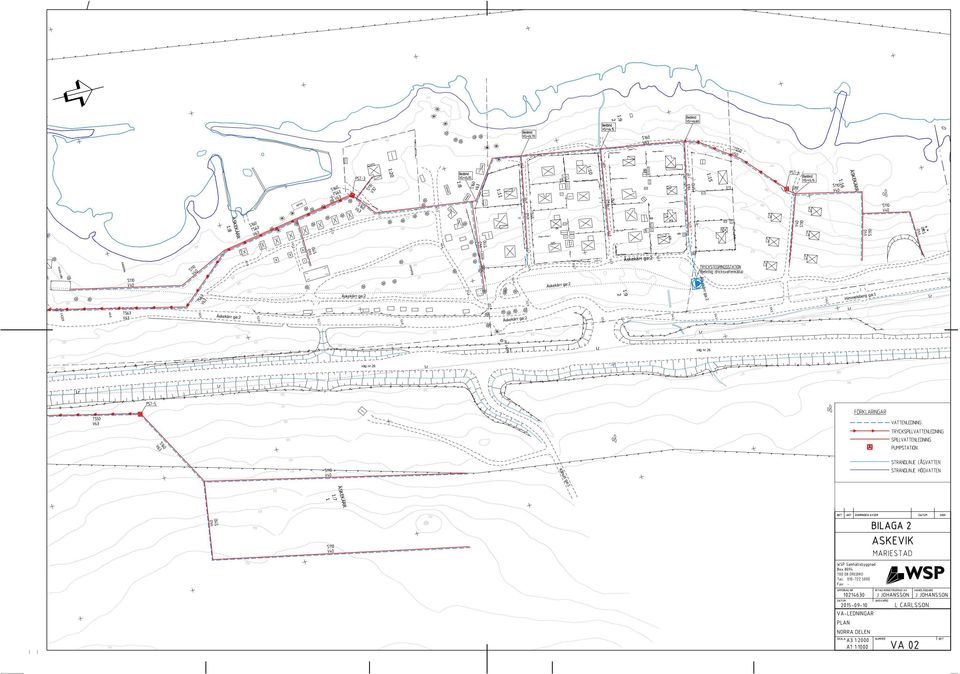

5 Uppdragsnr: (5) Översvämningsrisker I tillägget för LIS-områden till Mariestads kommuns översiktsplan anges att de nivåer som ska följas är de som länsstyrelsen angett i yttrande avseende Fördjupad översiktsplan för Sjöstaden. Detta innebär att färdigt golv i byggnader inte ska läggas lägre än (RH2000). Detta innebär att även pumpstationerna måste förläggas på nivåer ovan dessa. Ovanstående är med hänsyn till framtida höga vattennivåer i Vänern. Nivåer som i Klimat- och sårbarhetsutredningen bedöms kunna återkomma allt oftare. Fortsatt arbete Nivåstudier Detaljprojektering och planering av ledningssträckors läge och dimension Dimensionering och placering av pumpstationer Ledningsrättsförfarande Örebro WSP Samhällsbyggnad Frida Blomér Jenny Johansson Bilagor 1-3. VA-ritning, systemskisser VA01-VA03
