Informationsmöte ang. VA-utbyggnad inom Binnerbäck - Vedbormområdet. Tisdag 28/ kl. 19:00 Löttorps Byggdegård

Transkript

1 Informationsmöte ang. VA-utbyggnad inom Binnerbäck - Vedbormområdet Tisdag 28/ kl. 19:00 Löttorps Byggdegård

2 Borgholm Energi VA- och renhållningschef Bo Persson Tel: Mail: Trainee Jörgen Ljungholm Tel: Mail:

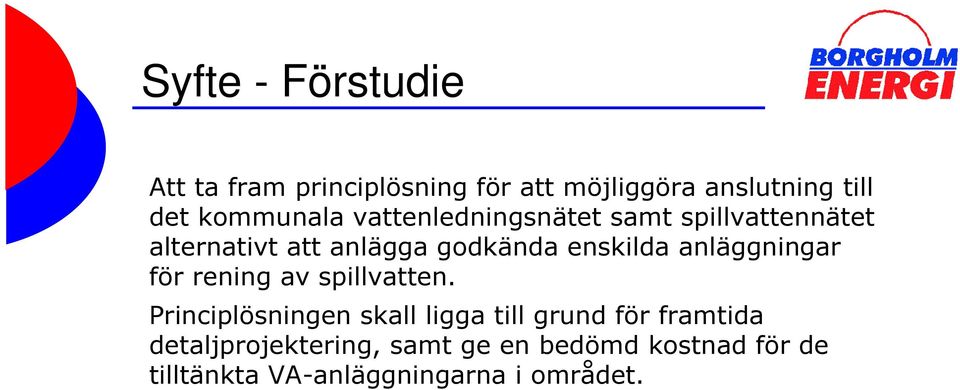

3 Syfte - Förstudie Att ta fram principlösning för att möjliggöra anslutning till det kommunala vattenledningsnätet samt spillvattennätet alternativt att anlägga godkända enskilda anläggningar för rening av spillvatten. Principlösningen skall ligga till grund för framtida detaljprojektering, samt ge en bedömd kostnad för de tilltänkta VA-anläggningarna i området.

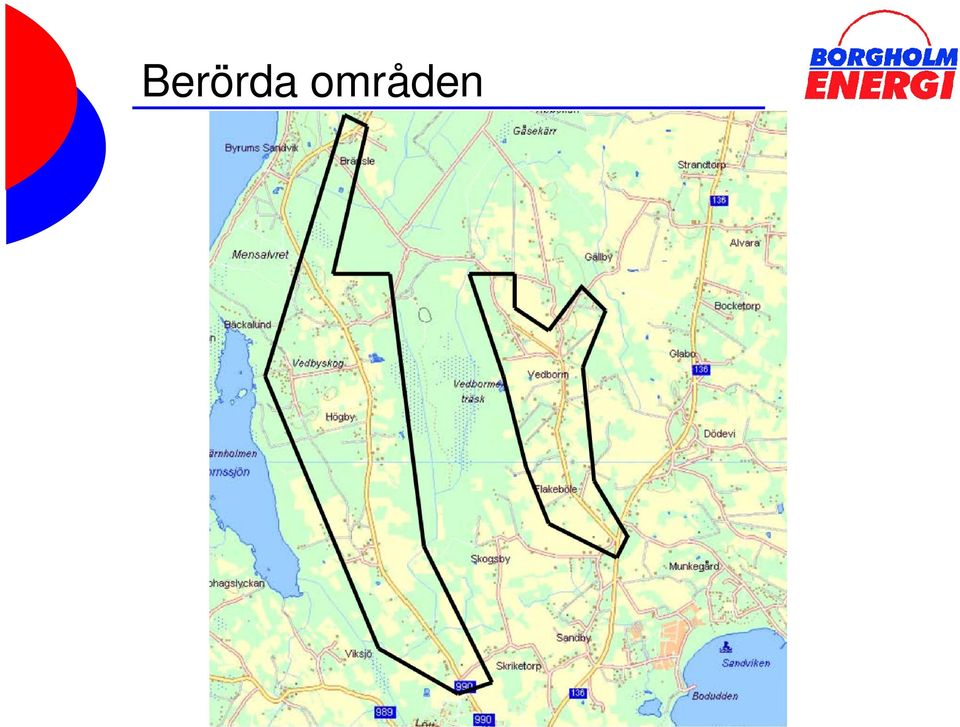

4 Berörda områden

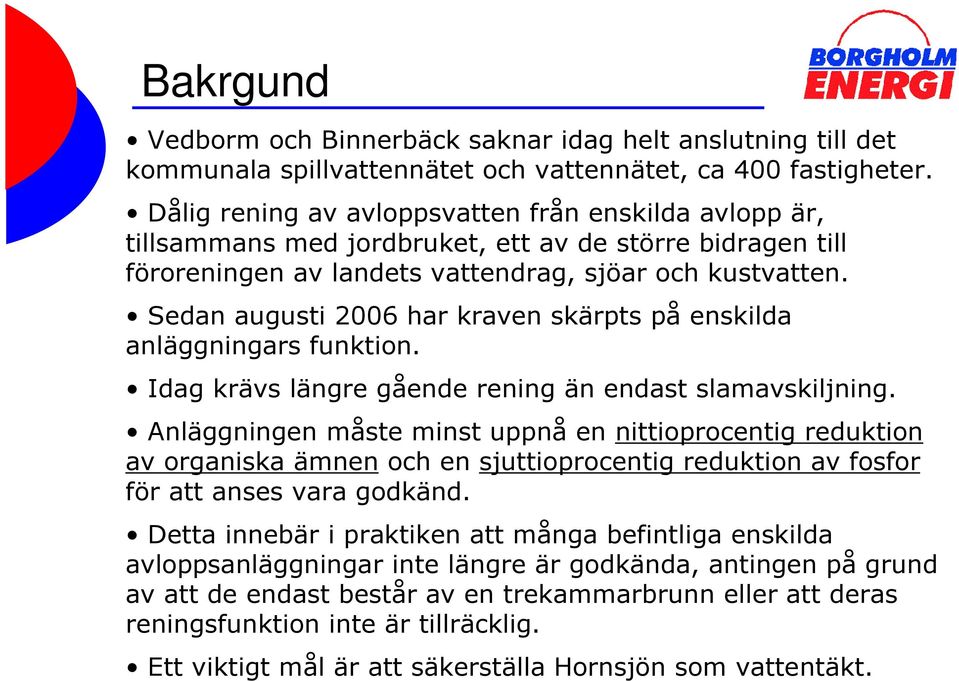

5 Bakrgund Vedborm och Binnerbäck saknar idag helt anslutning till det kommunala spillvattennätet och vattennätet, ca 400 fastigheter. Dålig rening av avloppsvatten från enskilda avlopp är, tillsammans med jordbruket, ett av de större bidragen till föroreningen av landets vattendrag, sjöar och kustvatten. Sedan augusti 2006 har kraven skärpts på enskilda anläggningars funktion. Idag krävs längre gående rening än endast slamavskiljning. Anläggningen måste minst uppnå en nittioprocentig reduktion av organiska ämnen och en sjuttioprocentig reduktion av fosfor för att anses vara godkänd. Detta innebär i praktiken att många befintliga enskilda avloppsanläggningar inte längre är godkända, antingen på grund av att de endast består av en trekammarbrunn eller att deras reningsfunktion inte är tillräcklig. Ett viktigt mål är att säkerställa Hornsjön som vattentäkt.

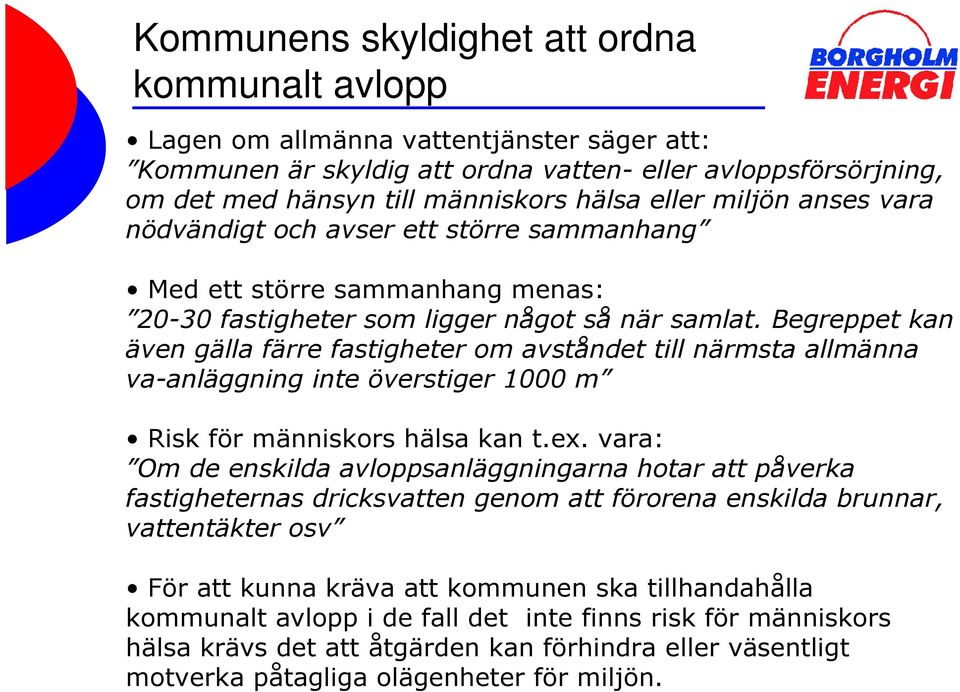

6 Kommunens skyldighet att ordna kommunalt avlopp Lagen om allmänna vattentjänster säger att: Kommunen är skyldig att ordna vatten- eller avloppsförsörjning, om det med hänsyn till människors hälsa eller miljön anses vara nödvändigt och avser ett större sammanhang Med ett större sammanhang menas: fastigheter som ligger något så när samlat. Begreppet kan även gälla färre fastigheter om avståndet till närmsta allmänna va-anläggning inte överstiger 1000 m Risk för människors hälsa kan t.ex. vara: Om de enskilda avloppsanläggningarna hotar att påverka fastigheternas dricksvatten genom att förorena enskilda brunnar, vattentäkter osv För att kunna kräva att kommunen ska tillhandahålla kommunalt avlopp i de fall det inte finns risk för människors hälsa krävs det att åtgärden kan förhindra eller väsentligt motverka påtagliga olägenheter för miljön.

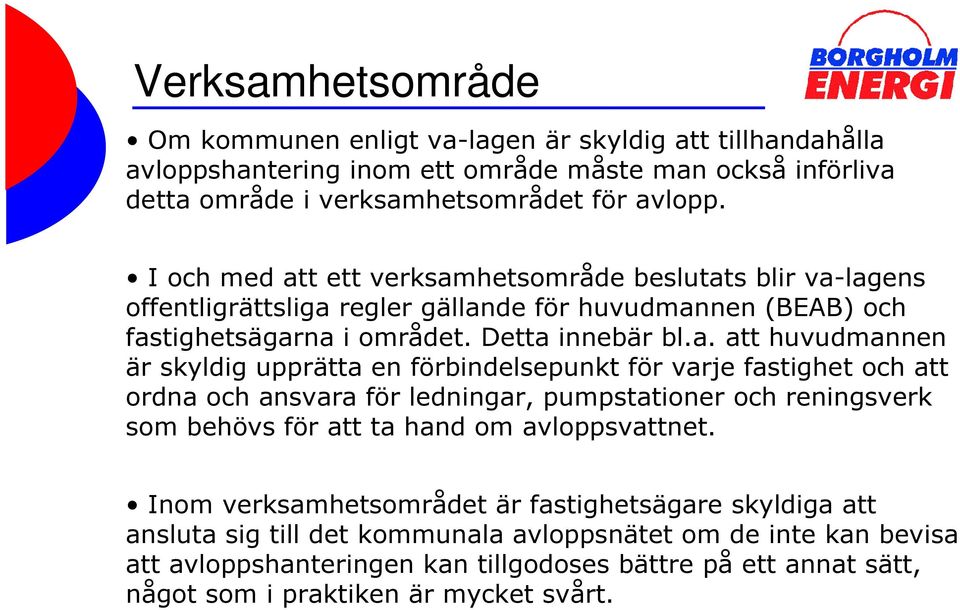

7 Verksamhetsområde Om kommunen enligt va-lagen är skyldig att tillhandahålla avloppshantering inom ett område måste man också införliva detta område i verksamhetsområdet för avlopp. I och med att ett verksamhetsområde beslutats blir va-lagens offentligrättsliga regler gällande för huvudmannen (BEAB) och fastighetsägarna i området. Detta innebär bl.a. att huvudmannen är skyldig upprätta en förbindelsepunkt för varje fastighet och att ordna och ansvara för ledningar, pumpstationer och reningsverk som behövs för att ta hand om avloppsvattnet. Inom verksamhetsområdet är fastighetsägare skyldiga att ansluta sig till det kommunala avloppsnätet om de inte kan bevisa att avloppshanteringen kan tillgodoses bättre på ett annat sätt, något som i praktiken är mycket svårt.

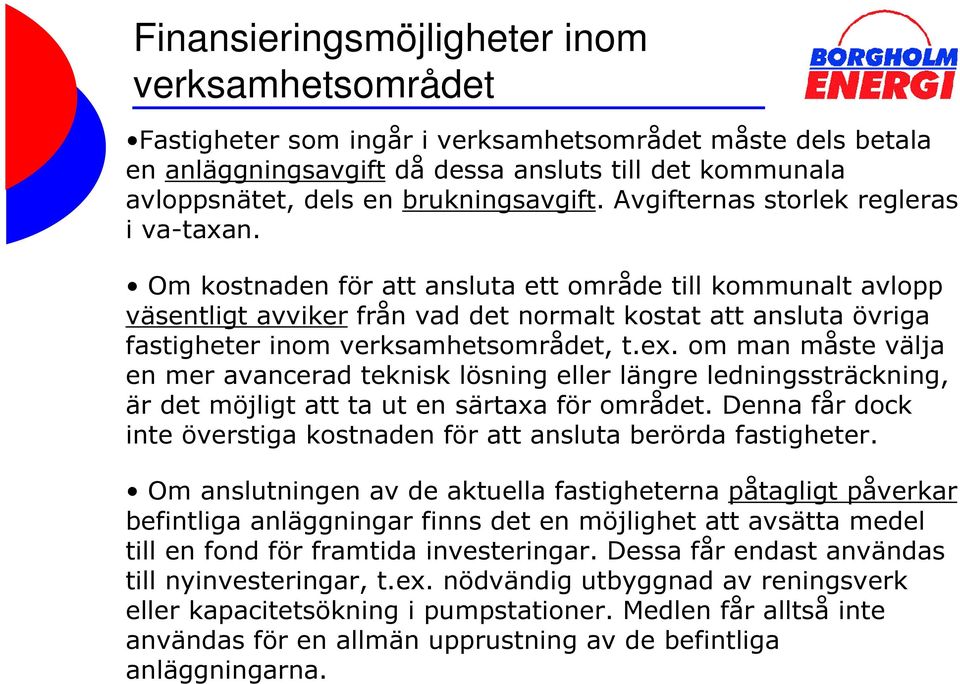

8 Finansieringsmöjligheter inom verksamhetsområdet Fastigheter som ingår i verksamhetsområdet måste dels betala en anläggningsavgift då dessa ansluts till det kommunala avloppsnätet, dels en brukningsavgift. Avgifternas storlek regleras i va-taxan. Om kostnaden för att ansluta ett område till kommunalt avlopp väsentligt avviker från vad det normalt kostat att ansluta övriga fastigheter inom verksamhetsområdet, t.ex. om man måste välja en mer avancerad teknisk lösning eller längre ledningssträckning, är det möjligt att ta ut en särtaxa för området. Denna får dock inte överstiga kostnaden för att ansluta berörda fastigheter. Om anslutningen av de aktuella fastigheterna påtagligt påverkar befintliga anläggningar finns det en möjlighet att avsätta medel till en fond för framtida investeringar. Dessa får endast användas till nyinvesteringar, t.ex. nödvändig utbyggnad av reningsverk eller kapacitetsökning i pumpstationer. Medlen får alltså inte användas för en allmän upprustning av de befintliga anläggningarna.

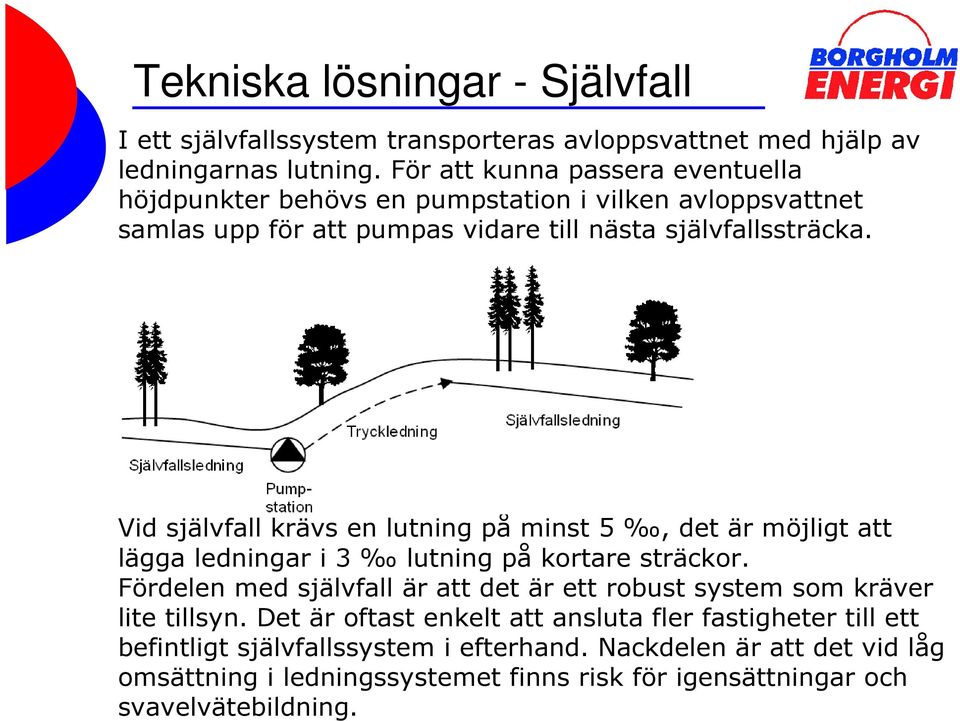

9 Tekniska lösningar - Självfall I ett självfallssystem transporteras avloppsvattnet med hjälp av ledningarnas lutning. För att kunna passera eventuella höjdpunkter behövs en pumpstation i vilken avloppsvattnet samlas upp för att pumpas vidare till nästa självfallssträcka. Vid självfall krävs en lutning på minst 5, det är möjligt att lägga ledningar i 3 lutning på kortare sträckor. Fördelen med självfall är att det är ett robust system som kräver lite tillsyn. Det är oftast enkelt att ansluta fler fastigheter till ett befintligt självfallssystem i efterhand. Nackdelen är att det vid låg omsättning i ledningssystemet finns risk för igensättningar och svavelvätebildning.

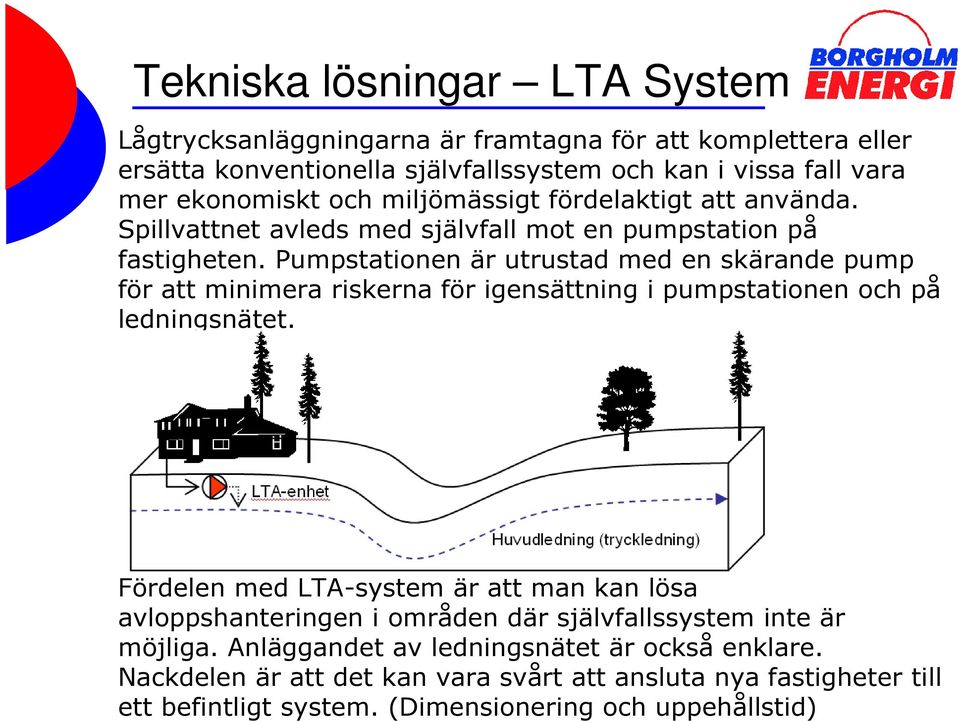

10 Tekniska lösningar LTA System Lågtrycksanläggningarna är framtagna för att komplettera eller ersätta konventionella självfallssystem och kan i vissa fall vara mer ekonomiskt och miljömässigt fördelaktigt att använda. Spillvattnet avleds med självfall mot en pumpstation på fastigheten. Pumpstationen är utrustad med en skärande pump för att minimera riskerna för igensättning i pumpstationen och på ledningsnätet. Fördelen med LTA-system är att man kan lösa avloppshanteringen i områden där självfallssystem inte är möjliga. Anläggandet av ledningsnätet är också enklare. Nackdelen är att det kan vara svårt att ansluta nya fastigheter till ett befintligt system. (Dimensionering och uppehållstid)

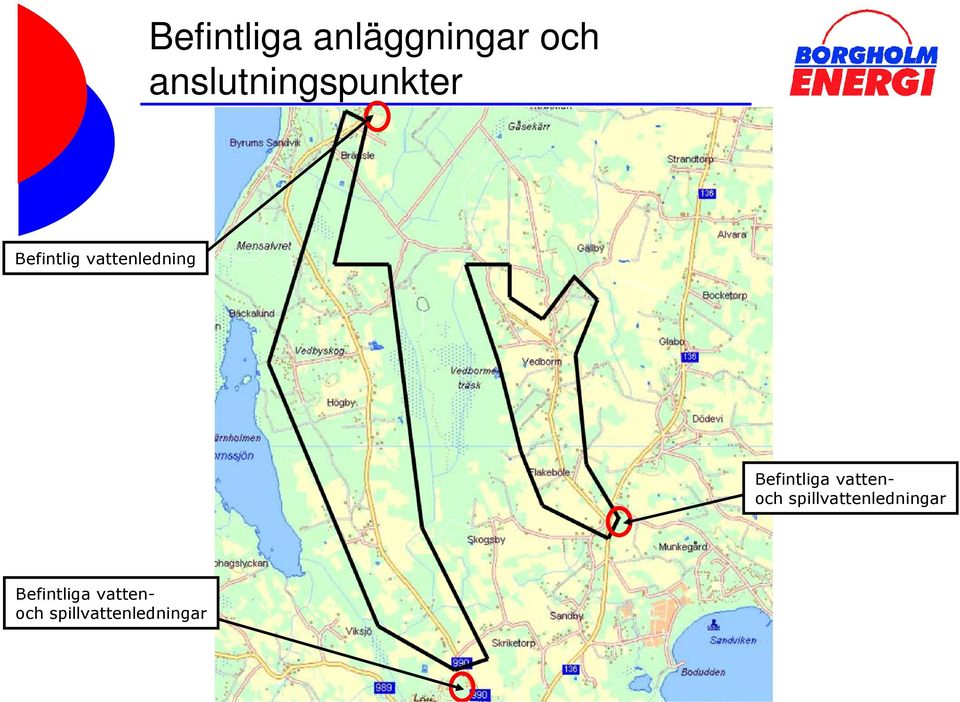

11 Befintliga anläggningar och anslutningspunkter Befintlig vattenledning Befintliga vattenoch spillvattenledningar Befintliga vattenoch spillvattenledningar

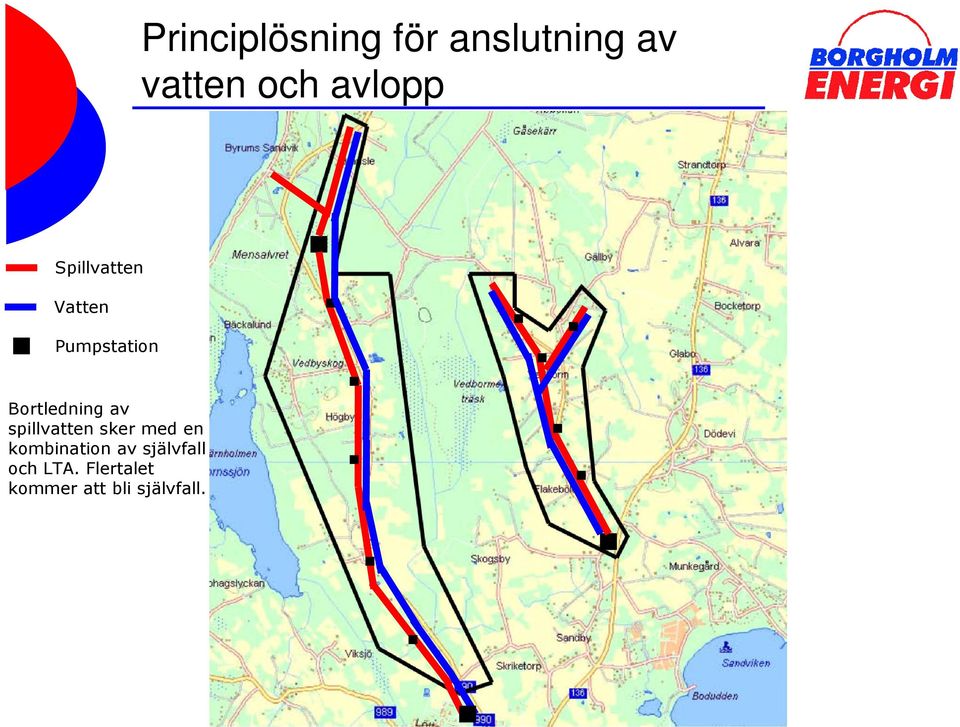

12 Principlösning för anslutning av vatten och avlopp Spillvatten Vatten Pumpstation Bortledning av spillvatten sker med en kombination av självfall och LTA. Flertalet kommer att bli självfall.

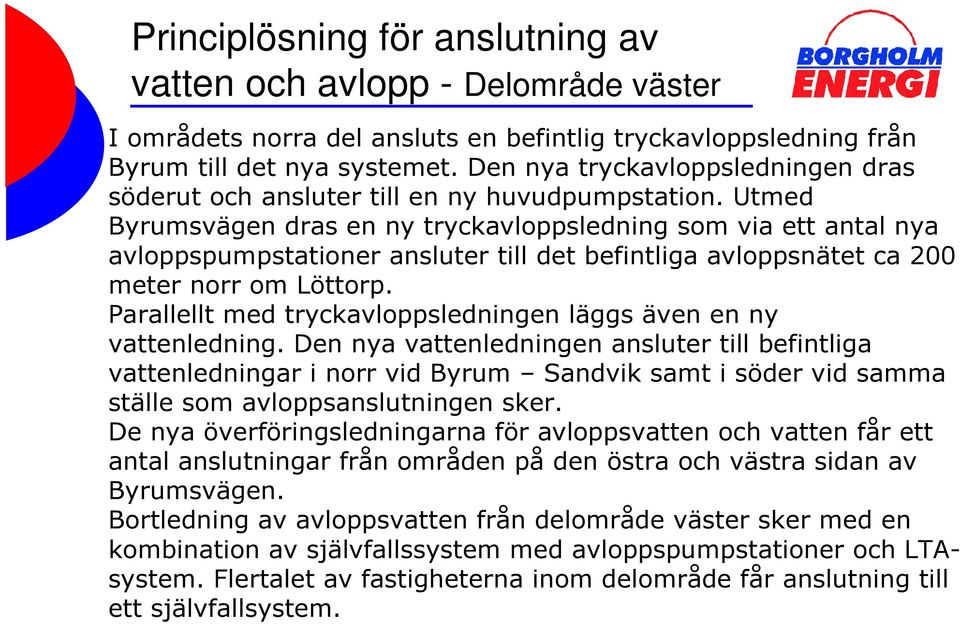

13 Principlösning för anslutning av vatten och avlopp - Delområde väster I områdets norra del ansluts en befintlig tryckavloppsledning från Byrum till det nya systemet. Den nya tryckavloppsledningen dras söderut och ansluter till en ny huvudpumpstation. Utmed Byrumsvägen dras en ny tryckavloppsledning som via ett antal nya avloppspumpstationer ansluter till det befintliga avloppsnätet ca 200 meter norr om Löttorp. Parallellt med tryckavloppsledningen läggs även en ny vattenledning. Den nya vattenledningen ansluter till befintliga vattenledningar i norr vid Byrum Sandvik samt i söder vid samma ställe som avloppsanslutningen sker. De nya överföringsledningarna för avloppsvatten och vatten får ett antal anslutningar från områden på den östra och västra sidan av Byrumsvägen. Bortledning av avloppsvatten från delområde väster sker med en kombination av självfallssystem med avloppspumpstationer och LTAsystem. Flertalet av fastigheterna inom delområde får anslutning till ett självfallsystem.

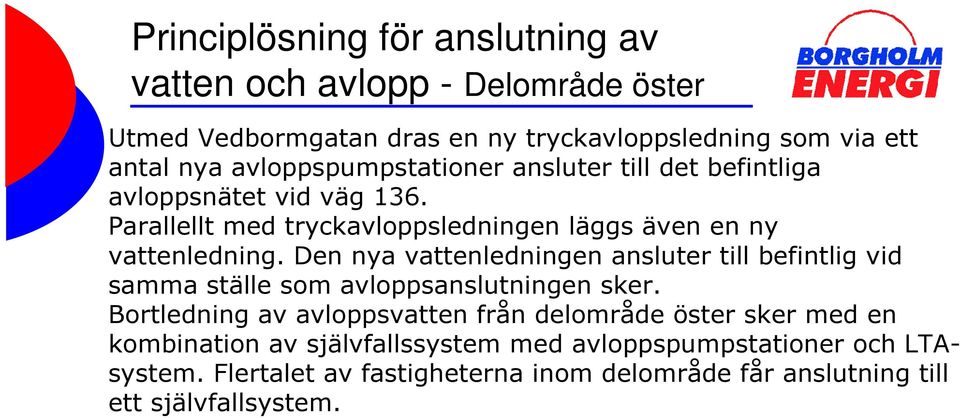

14 Principlösning för anslutning av vatten och avlopp - Delområde öster Utmed Vedbormgatan dras en ny tryckavloppsledning som via ett antal nya avloppspumpstationer ansluter till det befintliga avloppsnätet vid väg 136. Parallellt med tryckavloppsledningen läggs även en ny vattenledning. Den nya vattenledningen ansluter till befintlig vid samma ställe som avloppsanslutningen sker. Bortledning av avloppsvatten från delområde öster sker med en kombination av självfallssystem med avloppspumpstationer och LTAsystem. Flertalet av fastigheterna inom delområde får anslutning till ett självfallsystem.

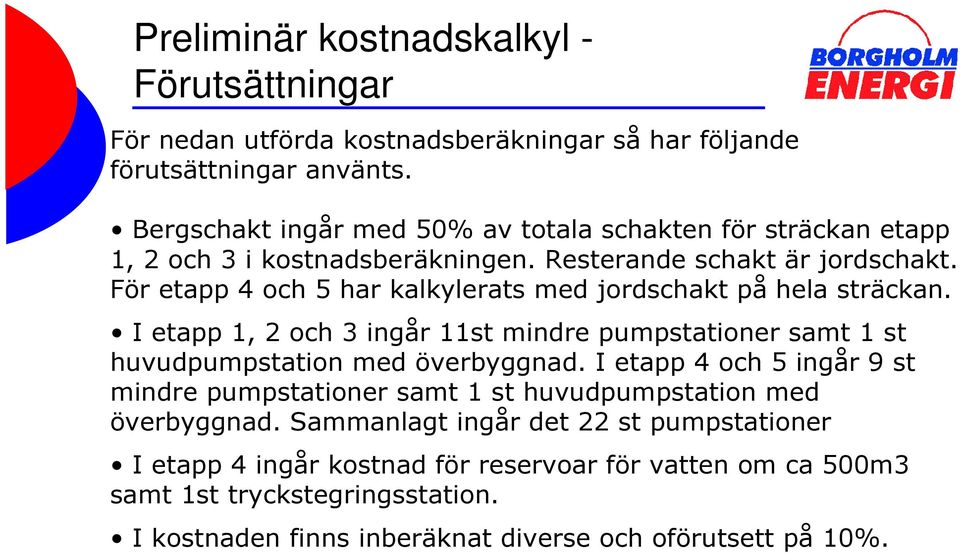

15 Preliminär kostnadskalkyl - Förutsättningar För nedan utförda kostnadsberäkningar så har följande förutsättningar använts. Bergschakt ingår med 50% av totala schakten för sträckan etapp 1, 2 och 3 i kostnadsberäkningen. Resterande schakt är jordschakt. För etapp 4 och 5 har kalkylerats med jordschakt på hela sträckan. I etapp 1, 2 och 3 ingår 11st mindre pumpstationer samt 1 st huvudpumpstation med överbyggnad. I etapp 4 och 5 ingår 9 st mindre pumpstationer samt 1 st huvudpumpstation med överbyggnad. Sammanlagt ingår det 22 st pumpstationer I etapp 4 ingår kostnad för reservoar för vatten om ca 500m3 samt 1st tryckstegringsstation. I kostnaden finns inberäknat diverse och oförutsett på 10%.

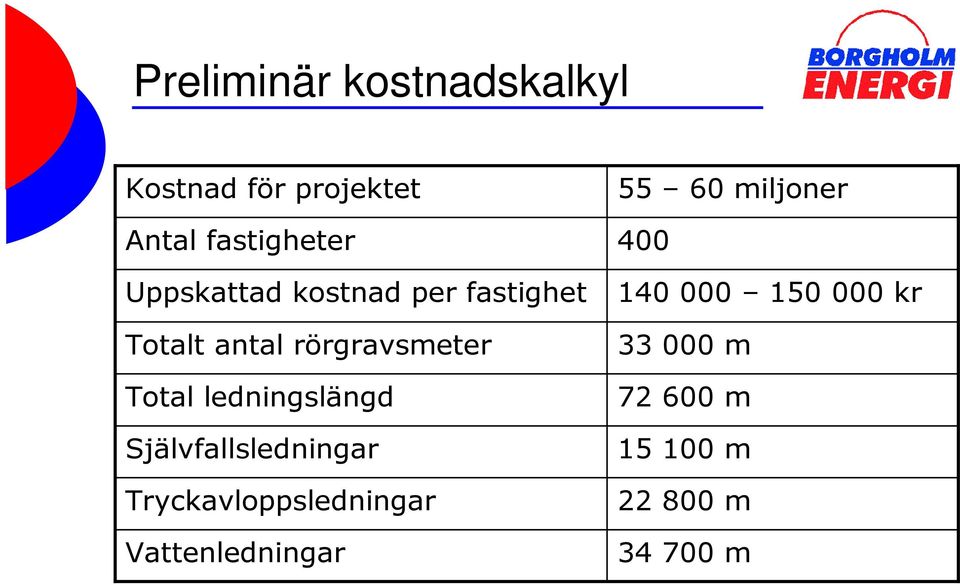

16 Preliminär kostnadskalkyl Kostnad för projektet Antal fastigheter Uppskattad kostnad per fastighet Totalt antal rörgravsmeter Total ledningslängd Självfallsledningar Tryckavloppsledningar Vattenledningar miljoner kr m m m m m

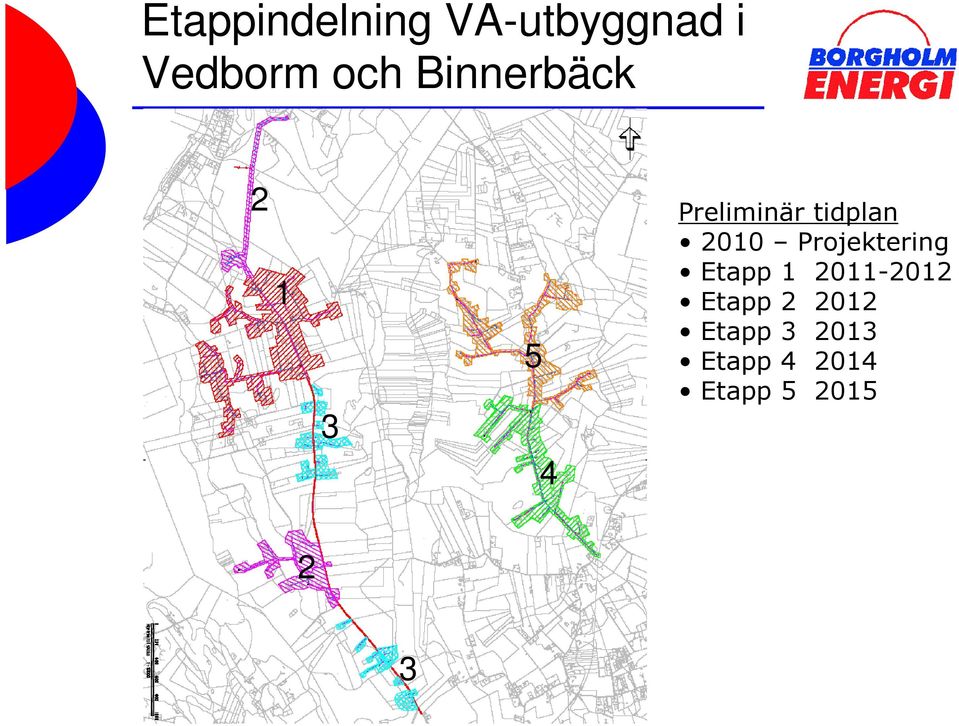

17 Etappindelning VA-utbyggnad i Vedborm och Binnerbäck Preliminär tidplan 2010 Projektering Etapp Etapp Etapp Etapp Etapp
