Information till fastighetsägare vars fastighets avloppsledning skall anslutas till den allmänna anläggningen via LTA.

Transkript

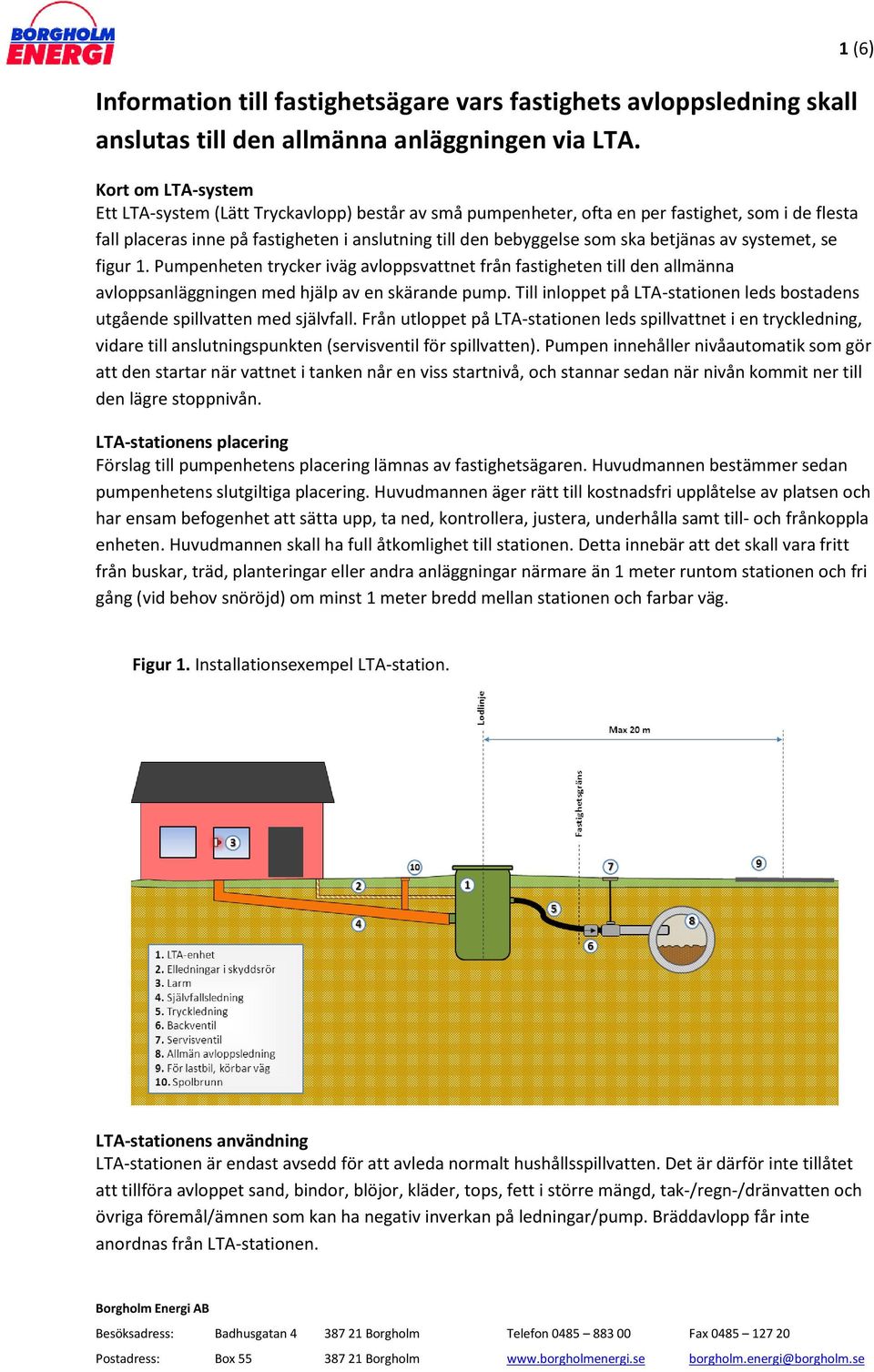

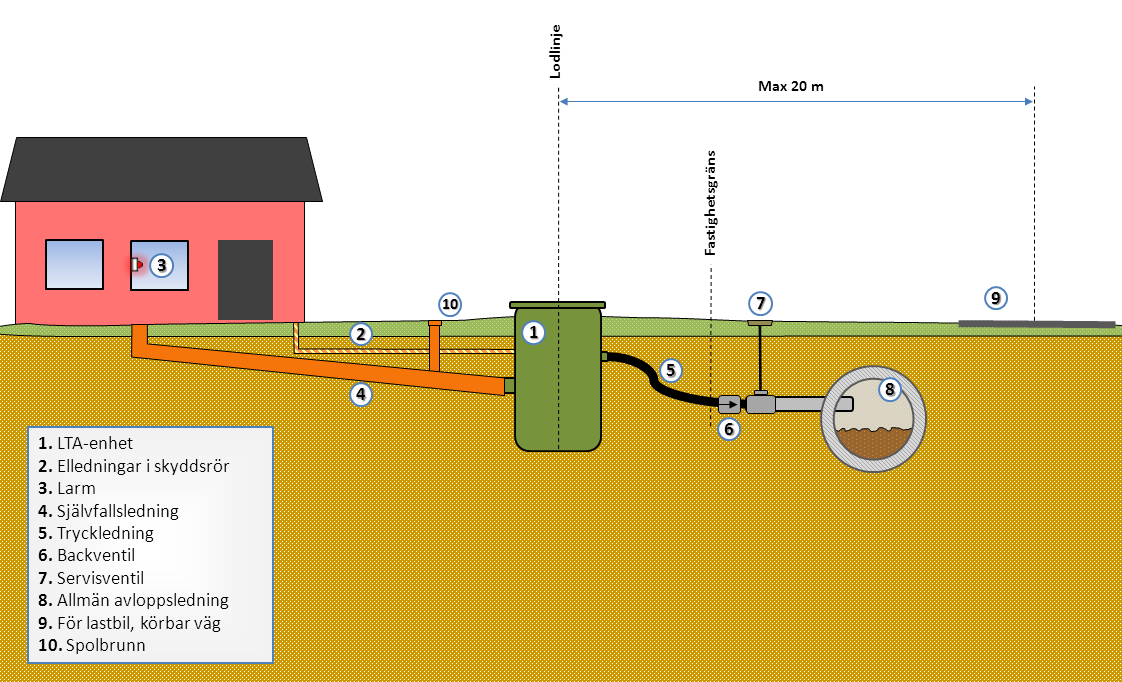

1 Information till fastighetsägare vars fastighets avloppsledning skall anslutas till den allmänna anläggningen via LTA. 1 (6) Kort om LTA-system Ett LTA-system (Lätt Tryckavlopp) består av små pumpenheter, ofta en per fastighet, som i de flesta fall placeras inne på fastigheten i anslutning till den bebyggelse som ska betjänas av systemet, se figur 1. Pumpenheten trycker iväg avloppsvattnet från fastigheten till den allmänna avloppsanläggningen med hjälp av en skärande pump. Till inloppet på LTA-stationen leds bostadens utgående spillvatten med självfall. Från utloppet på LTA-stationen leds spillvattnet i en tryckledning, vidare till anslutningspunkten (servisventil för spillvatten). Pumpen innehåller nivåautomatik som gör att den startar när vattnet i tanken når en viss startnivå, och stannar sedan när nivån kommit ner till den lägre stoppnivån. LTA-stationens placering Förslag till pumpenhetens placering lämnas av fastighetsägaren. Huvudmannen bestämmer sedan pumpenhetens slutgiltiga placering. Huvudmannen äger rätt till kostnadsfri upplåtelse av platsen och har ensam befogenhet att sätta upp, ta ned, kontrollera, justera, underhålla samt till- och frånkoppla enheten. Huvudmannen skall ha full åtkomlighet till stationen. Detta innebär att det skall vara fritt från buskar, träd, planteringar eller andra anläggningar närmare än 1 meter runtom stationen och fri gång (vid behov snöröjd) om minst 1 meter bredd mellan stationen och farbar väg. Figur 1. Installationsexempel LTA-station. LTA-stationens användning LTA-stationen är endast avsedd för att avleda normalt hushållsspillvatten. Det är därför inte tillåtet att tillföra avloppet sand, bindor, blöjor, kläder, tops, fett i större mängd, tak-/regn-/dränvatten och övriga föremål/ämnen som kan ha negativ inverkan på ledningar/pump. Bräddavlopp får inte anordnas från LTA-stationen.

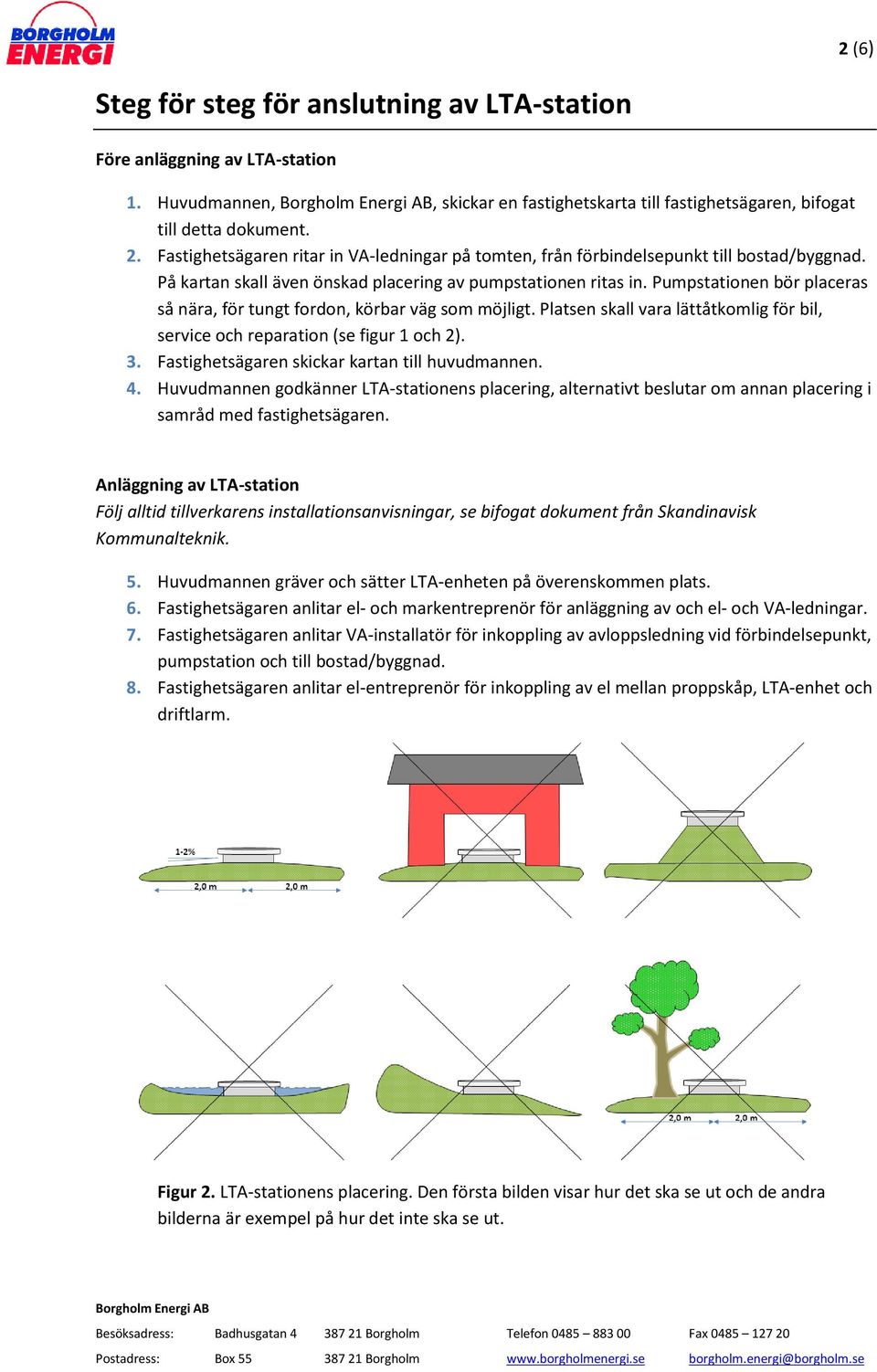

2 2 (6) Steg för steg för anslutning av LTA-station Före anläggning av LTA-station 1. Huvudmannen,, skickar en fastighetskarta till fastighetsägaren, bifogat till detta dokument. 2. Fastighetsägaren ritar in VA-ledningar på tomten, från förbindelsepunkt till bostad/byggnad. På kartan skall även önskad placering av pumpstationen ritas in. Pumpstationen bör placeras så nära, för tungt fordon, körbar väg som möjligt. Platsen skall vara lättåtkomlig för bil, service och reparation (se figur 1 och 2). 3. Fastighetsägaren skickar kartan till huvudmannen. 4. Huvudmannen godkänner LTA-stationens placering, alternativt beslutar om annan placering i samråd med fastighetsägaren. Anläggning av LTA-station Följ alltid tillverkarens installationsanvisningar, se bifogat dokument från Skandinavisk Kommunalteknik. 5. Huvudmannen gräver och sätter LTA-enheten på överenskommen plats. 6. Fastighetsägaren anlitar el- och markentreprenör för anläggning av och el- och VA-ledningar. 7. Fastighetsägaren anlitar VA-installatör för inkoppling av avloppsledning vid förbindelsepunkt, pumpstation och till bostad/byggnad. 8. Fastighetsägaren anlitar el-entreprenör för inkoppling av el mellan proppskåp, LTA-enhet och driftlarm. Figur 2. LTA-stationens placering. Den första bilden visar hur det ska se ut och de andra bilderna är exempel på hur det inte ska se ut.

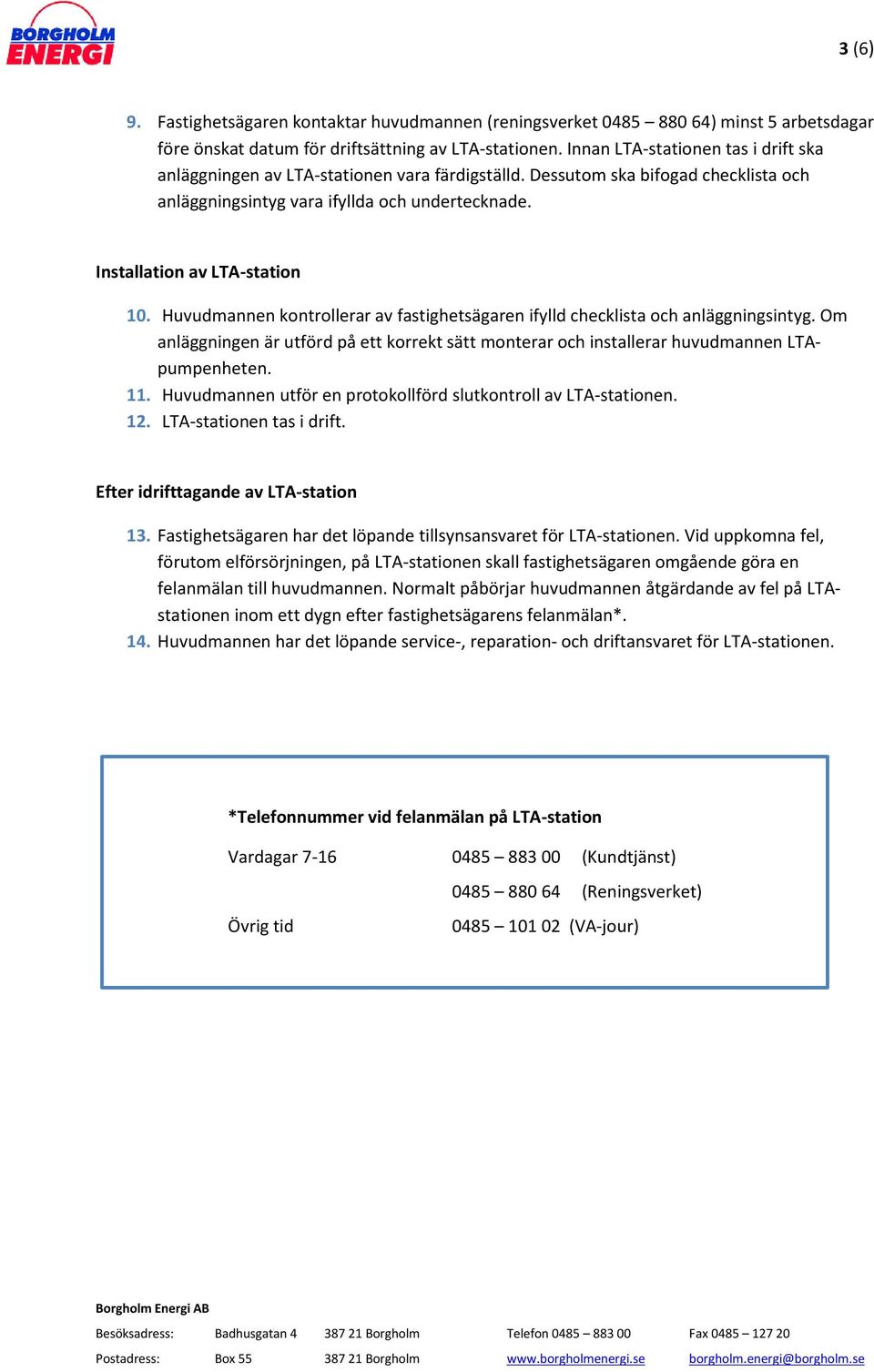

3 3 (6) 9. Fastighetsägaren kontaktar huvudmannen (reningsverket ) minst 5 arbetsdagar före önskat datum för driftsättning av LTA-stationen. Innan LTA-stationen tas i drift ska anläggningen av LTA-stationen vara färdigställd. Dessutom ska bifogad checklista och anläggningsintyg vara ifyllda och undertecknade. Installation av LTA-station 10. Huvudmannen kontrollerar av fastighetsägaren ifylld checklista och anläggningsintyg. Om anläggningen är utförd på ett korrekt sätt monterar och installerar huvudmannen LTApumpenheten. 11. Huvudmannen utför en protokollförd slutkontroll av LTA-stationen. 12. LTA-stationen tas i drift. Efter idrifttagande av LTA-station 13. Fastighetsägaren har det löpande tillsynsansvaret för LTA-stationen. Vid uppkomna fel, förutom elförsörjningen, på LTA-stationen skall fastighetsägaren omgående göra en felanmälan till huvudmannen. Normalt påbörjar huvudmannen åtgärdande av fel på LTAstationen inom ett dygn efter fastighetsägarens felanmälan*. 14. Huvudmannen har det löpande service-, reparation- och driftansvaret för LTA-stationen. *Telefonnummer vid felanmälan på LTA-station Vardagar (Kundtjänst) (Reningsverket) Övrig tid (VA-jour)

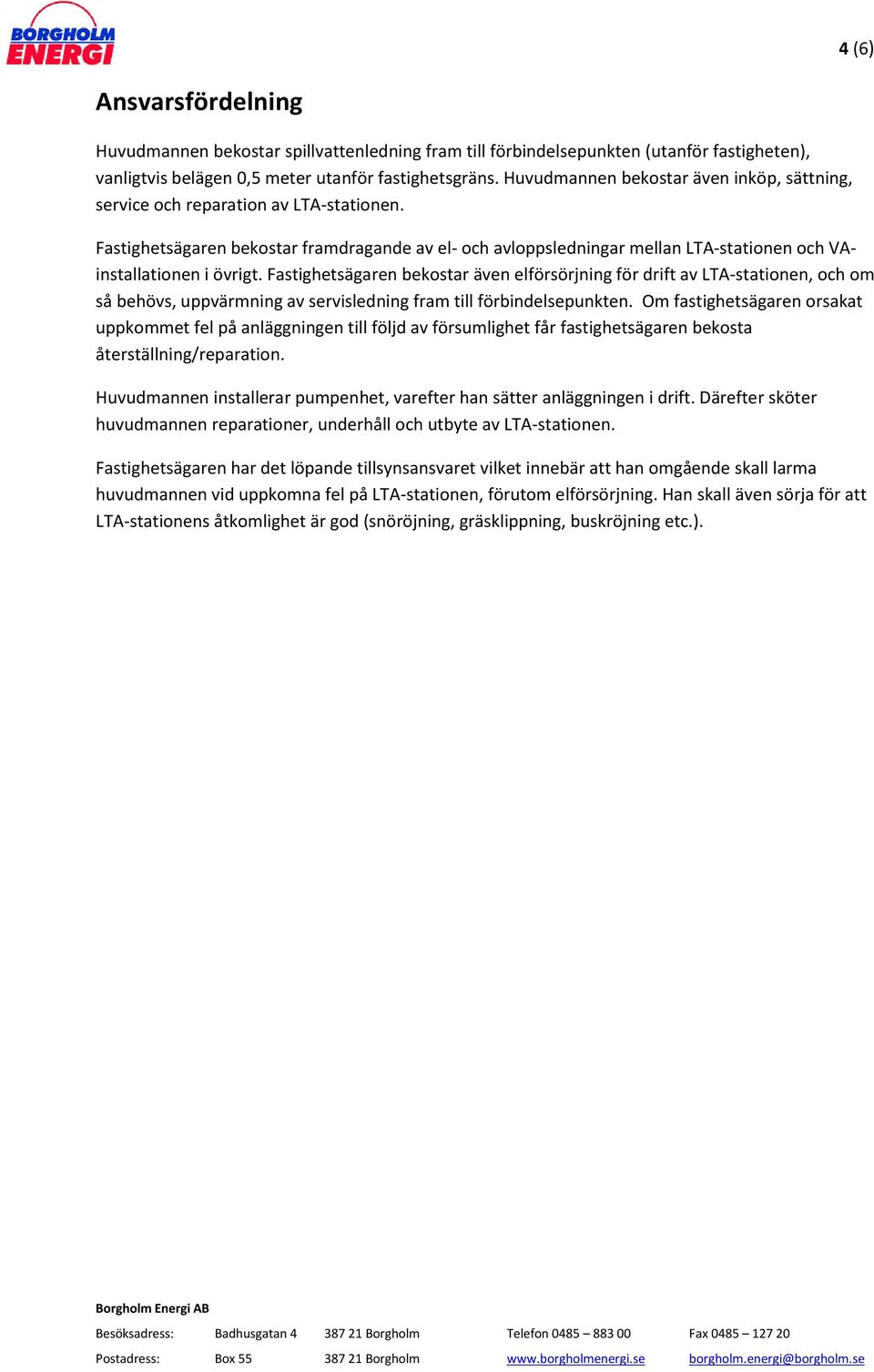

4 4 (6) Ansvarsfördelning Huvudmannen bekostar spillvattenledning fram till förbindelsepunkten (utanför fastigheten), vanligtvis belägen 0,5 meter utanför fastighetsgräns. Huvudmannen bekostar även inköp, sättning, service och reparation av LTA-stationen. Fastighetsägaren bekostar framdragande av el- och avloppsledningar mellan LTA-stationen och VAinstallationen i övrigt. Fastighetsägaren bekostar även elförsörjning för drift av LTA-stationen, och om så behövs, uppvärmning av servisledning fram till förbindelsepunkten. Om fastighetsägaren orsakat uppkommet fel på anläggningen till följd av försumlighet får fastighetsägaren bekosta återställning/reparation. Huvudmannen installerar pumpenhet, varefter han sätter anläggningen i drift. Därefter sköter huvudmannen reparationer, underhåll och utbyte av LTA-stationen. Fastighetsägaren har det löpande tillsynsansvaret vilket innebär att han omgående skall larma huvudmannen vid uppkomna fel på LTA-stationen, förutom elförsörjning. Han skall även sörja för att LTA-stationens åtkomlighet är god (snöröjning, gräsklippning, buskröjning etc.).

5 Kontrollera att följande punkter är okay innan planerat datum för driftsättning av LTA-enheten (se punkt 9, sid. 3). När Borgholm Energis personal kommer för att sätta LTA-stationen i drift ska nedanstående punkter vara utförda. 5 (6) 1. Anläggningen är utförd i enlighet med pumpleverantörens monteringsanvisningar. 2. Tryckavloppsledningen inom fastigheten är utförd med Dy40 PE80 SDR11 (märkt med bruna längsgående linjer) samt i enlighet med Nordic Polymark standard. Ledningen bör vara placerad frostfritt alternativt med frostskydd. 3. Återfyllning upp till marknivå kring pumptanken är färdig. 4. Avloppsledningarna är renspolade. Detta görs för att sand och andra fasta partiklar inte skall orsaka driftproblem. 5. Marken inom en radie av 1 meter från LTA-enhetens mitt ska vara horisontell och fri från grövre växtlighet eller byggnation för att underlätta för kommunens driftpersonal vid service och underhåll. Ytvatten ska inte kunna rinna in mot tanklocket. 6. Befintligt spillvattensystem är överkopplat till pumptanken. 7. Drän- eller stuprörsvatten (såsom regn- och smältvatten) är inte kopplad till spillvattenledningen. 8. Pumptanken är tömd, torr och rengjord (sand och grus i pumptanken skadar pumpen). Detta görs med fördel samma dag som kommunens driftpersonal installerar pumpen. 9. Fungerande tappkran i kök, badrum, källare eller vattenutkastare finns för påfyllning av pumptank vid montering av pumpen. 10. Elinstallation är utförd av behörig elinstallatör. Kontaktuppgifter anges i intyg för anläggningsuppgifter. 11. Larmindikator ska vara placerad på väl synlig plats. 12. Elinstallationen ska vara färdig enligt tillverkarens monteringsanvisningar och testad. Pumpen ska vara inkopplad med separat 10 A säkring. Säkringen ska vara uppmärkt vid elcentralen. 13. Intyg för anläggningsuppgifter är fullständigt ifylld och undertecknad.

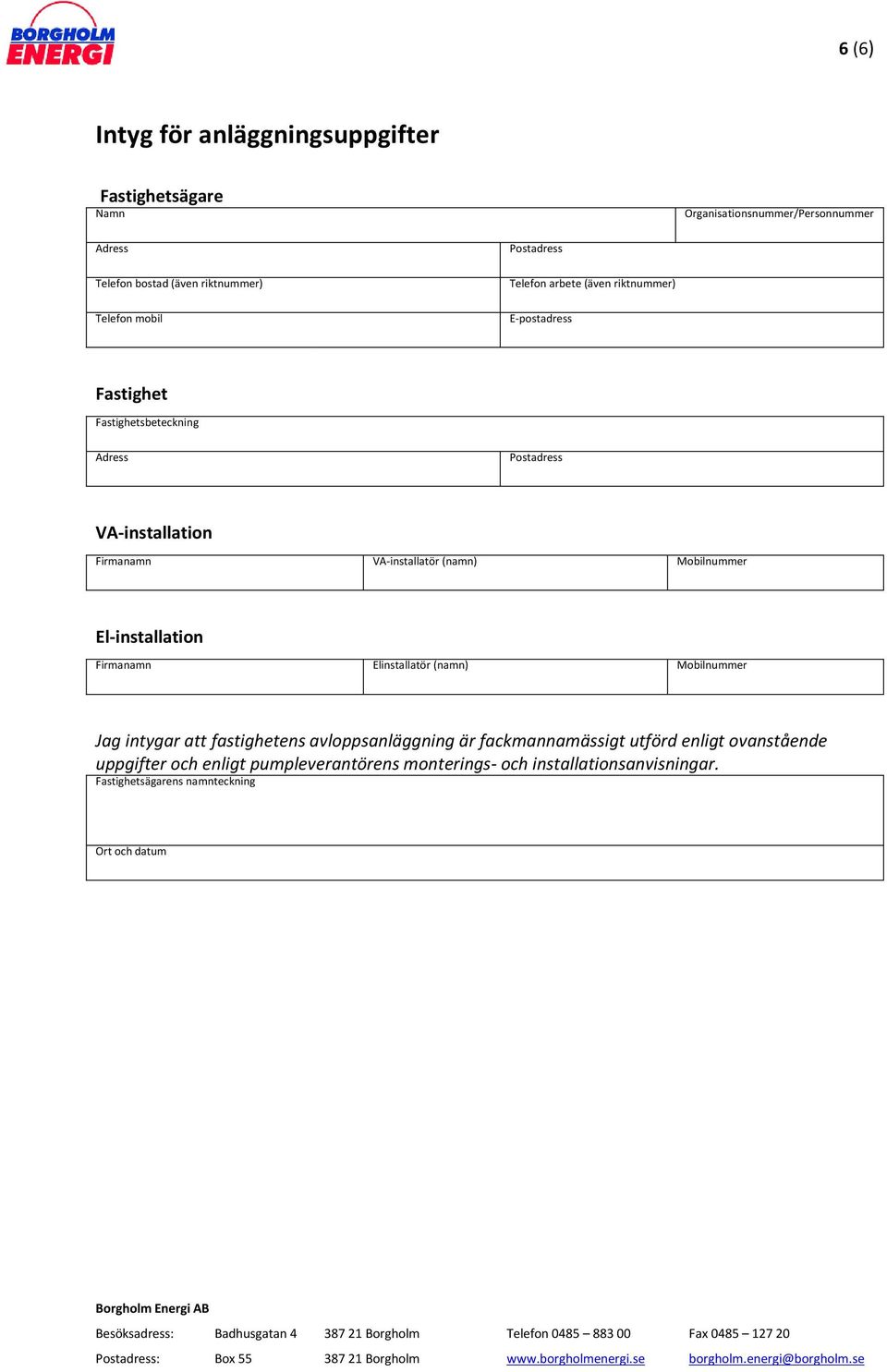

6 6 (6) Intyg för anläggningsuppgifter Fastighetsägare Namn Organisationsnummer/Personnummer Adress Telefon bostad (även riktnummer) Telefon mobil Postadress Telefon arbete (även riktnummer) E-postadress Fastighet Fastighetsbeteckning Adress Postadress VA-installation Firmanamn VA-installatör (namn) Mobilnummer El-installation Firmanamn Elinstallatör (namn) Mobilnummer Jag intygar att fastighetens avloppsanläggning är fackmannamässigt utförd enligt ovanstående uppgifter och enligt pumpleverantörens monterings- och installationsanvisningar. Fastighetsägarens namnteckning Ort och datum
