1 Översiktlig Teknisk PM, geoteknik Bollebygds Prästgård 1:2 Bollebygds kommun Detaljplan för Almöstrand och Tjörns entré Datum: Rapport Sidan 1 av 7 1

2 Bollebygds Prästgård 1:2 Sidan 2 av 7 Innehållsförteckning 1. Uppdrag Befintliga förhållanden Jordlager Grundvatten Planerad bebyggelse Stabilitet Sättningar Rekommendationer Grundläggning Stabilitet och sättningar Kompletterande undersökningar... 7 Handläggare Carmen Pletikos Granskad (datum/signatur) / Sölve Hov Uppdragsnummer (Atkins) Datum / Version Uppdragsledare Leila Aalto Beställare Bollebygds kommun

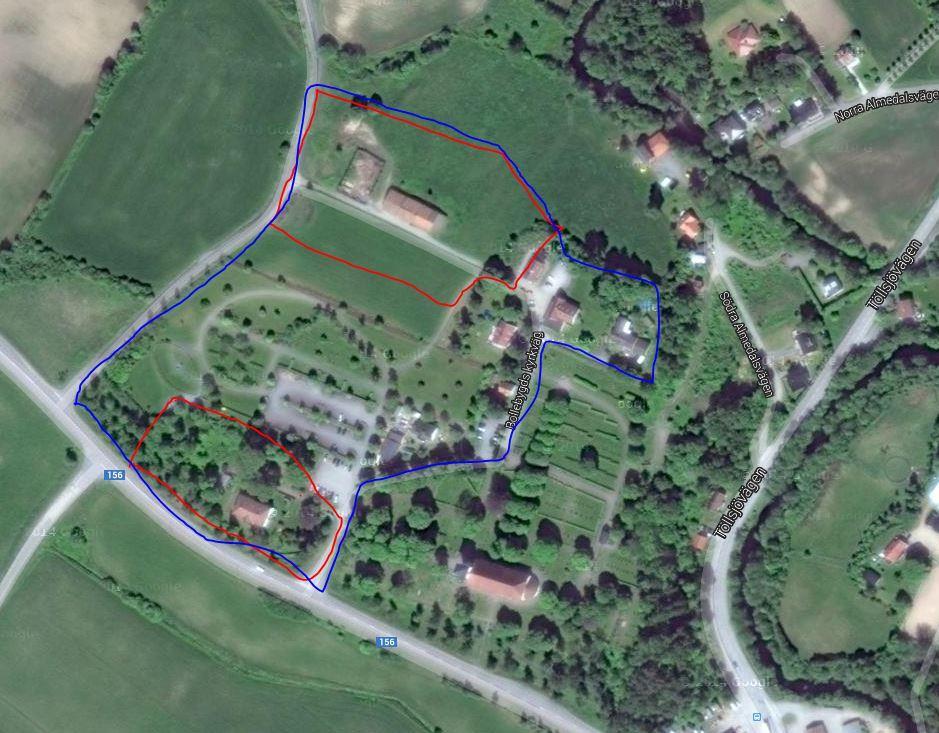

3 Bollebygds Prästgård 1:2 Sidan 3 av 7 1. Uppdrag På uppdrag av Bollebygds kommun har utfört översiktlig geoteknisk undersökning inom fastigheten Bollebygd Prästgård 1:2 i Bollebygds kommun. Undersökningen syftar till att översiktligt klarlägga de geotekniska förutsättningarna för detaljplanläggning av området. Handlingen är upprättad i enlighet med Eurokod Befintliga förhållanden Det aktuella planområdet ligger i den västra delen av Bollebygd, strax nordväst om Bollebygds kyrka. I norr avgränsas området av slänten ner mot Nolån, i öster av Bollebygds kyrkväg och i söder av Göteborgsvägen (Rv 156). Figur 1 Utdrag från eniro.se, blå markering anger ungefärligt detaljplanområde (för exakt information hänvisas till skiss detaljplan daterad , utdrag se figur 2), röd markering anger nu undersökta områden i söder och norr De nu undersökta områdena ligger dels i söder, kring befintligt församlingshus och dels i norr vid gränsen till slänten ner mot Nolån. Det södra området är idag huvudsakligen bevuxet med gräs, buskar och lövträd och marknivån varierar här mellan ca +80 och +84. Marken stiger söderut mot Göteborgsvägen (Rv 156). I norr består markytan huvudsakligen av gräs och marknivån varierar mellan ca +76,5 och +78,5. Inom området finns ett par byggnader som ska rivas.

4 Bollebygds Prästgård 1:2 Sidan 4 av Jordlager Utförda undersökningar redovisas i Översiktlig markteknisk undersökningsrapport, geoteknik, Bollebygds Prästgård 1:2, daterad Enligt SGUs jordartskarta består jordlagren i den södra delen av sand eller sandig morän. Ytligt berg kan förekomma. I den norra delen består jordlagren, enligt samma underlag, av postglacial sand alternativt isälvsmaterial, dvs det kan även förekomma något finkorningare jordar som silt och lera. Inget ytligt berg finns redovisat här. Utförda undersökningar styrker denna bild. I den södra delen har utförda undersökningar kunnat drivas till mellan ca 1 och 2,5 m djup, därefter har stopp mot sten/block eller möjligen berg erhållits. Jordlagren har klassificerats som en sandig grusig silt, som den övre halvmetern är mullhaltig. I den norra delen är jordlagren mäktigare och stopp mot sten/block alternativt berg erhölls huvudsakligen på mellan ca 10 och 12 meters djup. I punkten (-09) belägen i nordost, närmast slänten ner mot Nolån, erhölls stoppet något ytligare, kring 5 meter under markytan. Jordlagren har huvudsakligen klassificerats som silt, vilken den översta metern innehåller rottrådar. Silten bedöms ha en medelhög relativ fasthet. På ca 2 till 4 meters djup varvas silten med ett skikt som klassificerats som något siltig torrskorpelera. Torrskorpeleran kan även vara uppblandad med grovsand och grus. Eftersom det är svårt att ge en geologisk förklaring till varför torrskorpeleran skulle påträffas på så stort djup, är denna kalssificering något osäker. I punkterna undersökta nedanför slänten ut mot Nolån erhölls stopp mot sten/block eller ytligt berg på mellan 0,5 och drygt 2 meter under markytan. 2.2 Grundvatten Inga grundvattenobservationer gjordes i samband med utförda undersökningar. Dock noterades vid provtagningarna att torrskorpeleran ställvis var rostfläckig mellan djupen ca 3 och 4 m, vilket kan tyda på förekomst av grundvatten. Generellt avvattnas området ner mot de lägre liggande partierna kring Nolån. 3. Planerad bebyggelse I söder planeras befintligt församlingshem att byggas ut. I norr, söder om slänten ner mot Nolån, planeras ett 30-tal nya bostäder i form av tvåplans kedjehus och radhus. Se figur 2 nedan.

5 Bollebygds Prästgård 1:2 Sidan 5 av 7 Figur 2 Planerad bebyggelse med 2-plans radhus/kedjehus i norr och tillbyggnad av församlingshuset i söder (utdrag ur skiss detaljplan för Bollebygds Prästgård 1:2, daterad ) 4. Stabilitet Slänten ner mot Nolån är relativt flack och har en släntlutning mellan 1:4 och 1:5. En översiktlig stabilitetskontroll med aktuella jordar och konservativt valda hållfasthetsparametrar ger en nära nog 2,5-faldig totalsäkerhet mot brott för dagens belastningssituation. En utbyggnad av området med tvåplans enfamiljshus minskar naturligtvis säkerhetsfaktorn något men under förutsättning att belastningsökningen inte överstiger 30 kpa erhålls fortfarande en tillfredsställande säkerhetsfaktor, mellan 1,5 och 2. Belastningen har i beräkningarna påförts ca 25 m ut i slänten, från nivålinjen ca +76,5 och ut till 72-meters ekvidistanslinjen. Således bedöms radhusen/kedjehusen ur ett stabilitetsperspektiv kunna byggas så långt ut i slänten att grundläggningen med platta på mark som djupast hamnar på nivån ca +73.

6 Bollebygds Prästgård 1:2 Sidan 6 av 7 Figur 3 Vy norrut, slänten ner mot Nolån 5. Sättningar De sättningar som eventuellt utbildas av en lastökning bedöms, i förekommande siltjordar, utvecklas relativt snabbt. Lerjordarnas kompressionsegenskaper har inte undersökts men det är troligt att den klassificerade torrskorpeleran är något överkonsoliderad och några större sättningar är därför troligen inte att vänta. 6. Rekommendationer 6.1 Grundläggning Grundläggning av enfamiljshusen i norr kan utföras med t ex platta på mark i de naturligt lagrade jordarna av huvudsakligen silt. Eftersom silten är mycket tjälfarlig rekommenderas dock att grundläggningen nedförs till frostfritt djup alternativt läggs isolering under plattan. Dränerande och kapillärbrytande lager utförs runt grundläggningen. Grundläggning av utbyggnaden i söder utförs på morän alternativt på berg. Dimensionerande grundtrycksvärde för grundplattor i geoteknisk kategori 1 kan väljas enligt Eurokod. 6.2 Stabilitet och sättningar Skredrisken ner mot Nolån bedöms som liten under förutsättning att påförd belastning inte överstiger 30 kpa. Huruvida det pågår erosion av Nolåns strandkant har inte undersökts men i föreliggande bedömning antas att denna i så fall är tämligen ringa.

7 Bollebygds Prästgård 1:2 Sidan 7 av Kompletterande undersökningar Kompletterande undersökningar av jordlagrens hållfasthets- och kompressionsegenskaper bör göras då mer detaljerade underlag avseende planerad bebyggelse föreligger. Därefter bör detaljerade stabilitetsberäkningar utföras.
