1 PM GEOTEKNIK, KOMPLETTERING Munkedals kommun Detaljplan för Västra Gårvik, Lökebergsfastigheterna, Tungenäset Göteborg

2 Detaljplan för Västra Gårvik, Lökebergsfastigheterna, Tungenäset PM GEOTEKNIK, KOMPLETTERING Datum Uppdragsnummer Utgåva/Status Åsa Åkesson Tobias Kristensson Britt-Marie Henningsson Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Telefon Unr Organisationsnummer

3 Innehållsförteckning 1. Inledning Beskrivning Topografi, ytbeskaffenhet och geotekniska förhållanden Område Område Stabilitet Område Område Bilagor Bilaga 1 Ritning G1 Bilaga 2 Ritning G2 Bilaga 3 Sammanställning Skjuvhållfasthet Bilaga 4:1-4:2 Stabilitetsberäkning Sektion A Bilaga 5: Foton v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp västra gårvik, lökebergsfastigheterna, tungenäset docx Detaljplan för Västra Gårvik, Lökebergafastigheterna, Tungenäset Unr av 7

4 1. Inledning På uppdrag av Munkedals kommun har Ramböll Sverige AB har utfört en kompletterande geoteknisk utredning i samband med upprättande av DP för Västra Gårvik, Lökebergsfastigheterna, Tungenäset. I detaljplanen för Västra Gårvik, Lökebergsfastigheterna, Tungenäset anpassas befintliga byggrätter för att möjliggöra om- och tillbyggnad. Möjligheten att anlägga ett fåtal nya byggrätter på mark tidigare planlagd för allmänplats natur prövas. Den tidigare utförda geotekniska utredningen byggde på en enkel okulär geoteknisk besiktning över området för att utröna befintliga markförhållanden och om möjligt göra en bedömning över de stabilitetsförhållandena som råder i området. Resultat redovisas i ett PM Geoteknik, dat Denna PM resulterade i att stabilitet i några av slänterna inte kunde bedömas som tillfredställande utan att en geoteknisk undersökning utfördes. Syftet med nu utförd undersökning är att bedöma säkerheten för de slänter som identifierades och ej kunde bedömas som stabila i tidigare PM till detaljplanen. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp västra gårvik, lökebergsfastigheterna, tungenäset docx Detaljplan för Västra Gårvik, Lökebergafastigheterna, Tungenäset Unr Bild 1 Översiktsbild på Detaljplan för Västra Gårvik, Lökebergsfastigheterna, Tungenäset 2 av 7

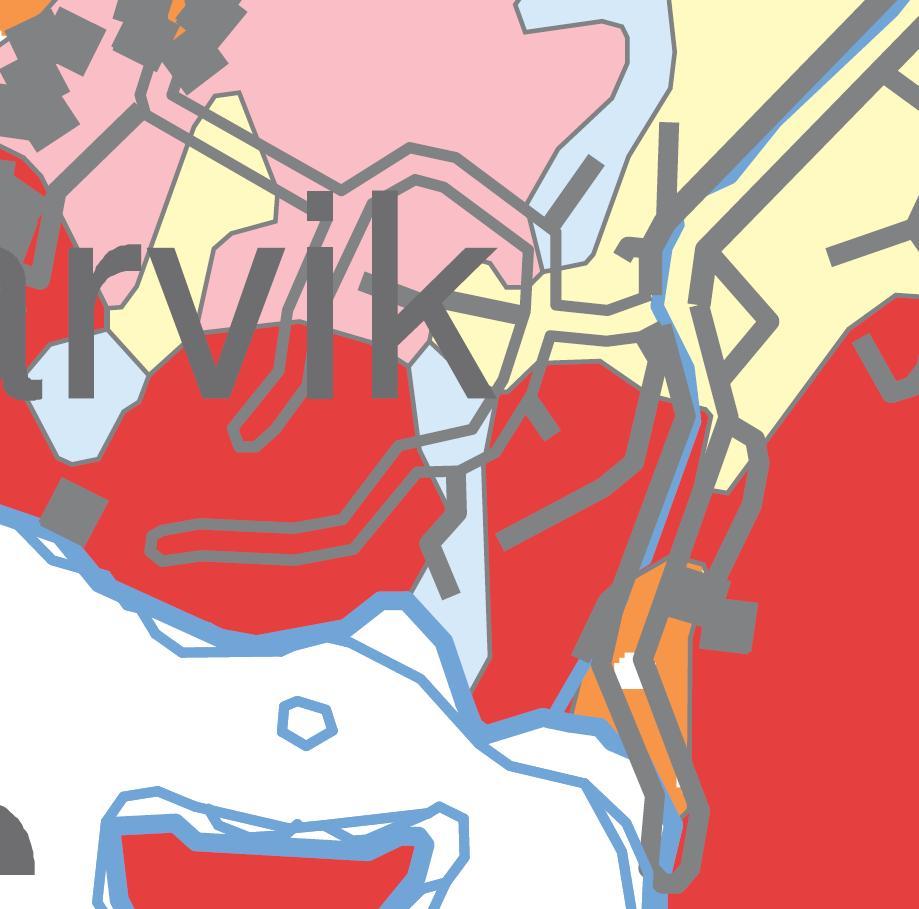

5 2. Beskrivning 2.1 Topografi, ytbeskaffenhet och geotekniska förhållanden Topografi, marknivåer framgår av erhållen grundkarta från Munkedals kommun (höjdsystem RH00). Jordartskartan visar att det förekommer berg i eller nära i dagen inom stora delar av området. Förekommande jordlager består av tunt eller osammanhängande jordtäcke på berg, sand, morän och lera, se bild 2 nedan. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp västra gårvik, lökebergsfastigheterna, tungenäset docx Detaljplan för Västra Gårvik, Lökebergafastigheterna, Tungenäset Unr Bild 2 Jordartskarta med avgränsning av området Förklaring på färgerna: Gul: lera Orange: sand Röd: berg Blå: morän Rosa: tunt eller osammanhängande jordtäcke på berg 3 av 7

6 2.1.1 Område 1 Området består till stor del av fastmarkpartier med berg i eller nära i dagen. I norr finns dock enligt jordartskartan ett område med lera. Inom detta område sluttar marken åt väster ned mot Gårviksvägen och denna slänt identifierades och kunde ej bedömas som stabil i tidigare PM Geoteknik dat Nu utförda undersökningar redovisas på ritning G01 G02. Dessa undersökningar tillsammans med en ny okulär besiktning visar på att jordlagen i undersökningspunkt R12V, belägen utmed en av de mindre vägarna nordväst, består av sand och grusig siltig sand med en mäktighet av ca 5m. Uppmätt vattennivå i punkten var vid undersökningstillfället d v s ca 1 m under my. I undersökningspunkt R11V består jordlagren under mulljorden av torrskorpelera som i sin tur underlagras av siltig lera. Enligt CPT-sonderingen innehåller leran skikt (ca 0,4-0,8m) med silt på ca 3,5 m och ca 7 m djup under markytan. Trycksonderingen stoppade i ett fastare skikt medan CPT sonderingen avbröts på ca 13 m djup under markytan utan att stopp erhölls Område 2 v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp västra gårvik, lökebergsfastigheterna, tungenäset docx Detaljplan för Västra Gårvik, Lökebergafastigheterna, Tungenäset Unr Området består till en mycket stor del av fastmarkpartier med berg i eller nära i dagen och utgörs av skog och ängsmark. I den nordöstra delen av området finns dock enligt jordartskartan ett parti med lera och i den nordvästra delen överlagras berget av ett tunt jordtäcke. Inom detta parti identifierades en slänt med lutningar kring 1:3-1.4 som ej kunde bedömas som stabil i tidigare PM Geoteknik dat Nu utförda undersökningar redovisas på ritning G01 G02. Dessa undersökningar tillsammans med en ny okulär besiktning bekräftar att berget går i eller nära i dagen på stora delar av området. I undersökningspunkt R23V utfördes trycksondering ned till ca 5 m djup under markytan innan stopp erhölls. I punkterna R21V-R24V utfördes slagsondring där stopp på block eller berg erhölls på djup mellan 1,5 m och drygt 12,5 m under markytan. Sonderingsmetoden CPT-sondering gick ej att använda med hänsyn till jordens fasthet. Inga lösa jordlager har konstaterats i dessa punkter utan jordlagren bedöms här bestå av friktionsjord, morän. 4 av 7

7 3. Stabilitet 3.1 Område 1 Stabilitetsberäkningar har utförts i sektion A, se ritning G1-62. Ungefärlig placering av sektion framgår även av bild 3. Underlag till valda parametrar är utförd CPT-sondering samt nu utförd ostörd provtagning på andra sidan Gårviksvägen (undersökningspunkt R21, redovisas i PM Geoteknik, Komplettering för DP Östra Gårvik, Ödsbyfastigheterna, Tungenäset). För leran har skjuvhållfastheten valts till 20 kpa närmast under torrskorpan och med en tillväxt av 1kPa/m. Av beräkningarna framgår att stabiliteten är tillfredsställande idag och inte nämnvärt kommer att försämras vid en om- och tillbyggnad på de aktuella fastigheterna. (Fc och Fkomb >2,0) Vid beräkningar har en grundvattenyta antagits vara belägen i underkant torrskorpa och därunder har en hydrostatisk portrycksprofil antagits. En översiktlig känslighetsanalys gällande portryck har utförts. Dessa beräkningar visar att portrycksförändring med ett förhöjt tryck i lerprofilen motsvarande en grundvattenyta belägen i markytan inte nämnvärt påverkar stabiliteten. Det krävs ett portryck motsvarande >2,5 m ovan markytan för att slänten skall få en otillfredsställande stabilitet. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp västra gårvik, lökebergsfastigheterna, tungenäset docx Detaljplan för Västra Gårvik, Lökebergafastigheterna, Tungenäset Unr av 7

8 Sektion A v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp västra gårvik, lökebergsfastigheterna, tungenäset docx Detaljplan för Västra Gårvik, Lökebergafastigheterna, Tungenäset Unr Bild 3 Översiktligt placering av sektion i område 1 6 av 7

9 3.2 Område 2 Slänten som är belägen öster om vägen vid bl a fastigheterna 1:69 och 1:85 och lutar mot ost-sydost. Släntlutningen bedöms vara ca 1:3 till 1:.4 och ställvis något brantare inom de partier där berget går i dagen. Enligt jordartskarta samt de okulära besiktningarna utgörs förkommande jordlager av friktionsjord, morän med i huvudsak liten mäktighet ovan berg. Då släntlutningarna inom dessa områden med friktionsjord morän är kring 1:3 och 1:4 bedöms stabiliteten vara tillfredsställande och kommer inte nämnvärt försämras vid byggnation. v:\44\13\ \3_teknik\g\dokument\beskrivningar\pm geoteknik, komplettering för dp västra gårvik, lökebergsfastigheterna, tungenäset docx Detaljplan för Västra Gårvik, Lökebergafastigheterna, Tungenäset Unr Bild 3 Översiktligt placering av observerad slänt i område 2 7 av 7

10 Thorshällervägen Lilla Gårviksvägen Myrstigen Stenviksvägen Stenviksvägen Gårviksvägen Kasetorpsvägen Kasebergsvägen Kårekasevägen 3:51 3:11 1:71 3:25 1:35 1:78 3:34 1:74 1:75 3:32 1:106 3:52 1:98 1:21 1:47 1:80 1:46 1:101 1:24 1:23 1:97 1:96 1:22 1:89 1:86 1:68 1:48 1:87 1:67 1:66 1:4 1:99 1:65 1:64 1:73 1:100 1:72 1:55 1:58 1:2 1:79 1:56 1:77 1:59 1:62 1:31 1:41 1:82 1:51 1:53 1:54 1:95 1:94 1:91 1:90 1:92 1:88 1:84 1:2 1:105 1:85 1:83 1:104 1:2 1:69 1:70 1:2 1:110 1:111 1:4 2:2 2:4 2:6 1:3 LÖKEBERG BÅRBY VIK ga:1 ga:1 ga:1 ga:1 ga:1 ga:4 S erv S 3:6 Serv S erv Serv Serv Serv 2:8 36,1 36,3 28,7 28,9 27,7 27,2 26,7 28,1 29,0 30,2 31,5 32,7 33,0 34,1 34,8 36,6 37,8 37,6 38,7 39,0 42,1 25,4 25,4 25,7 25,4 25,7 25,7 25,5 25,1 27,7 25,6 25,7 26,2 27,0 28,2 34,5 35,2 35,9 36,3 36,9 40,3 45,0 47,4 58,2 58,9 59,5 58,5 57,1 56,7 56,8 55,7 55,0 55,5 55,3 55,5 55,2 53,9 50,8 48,4 46,5 44,7 42,0 38,6 37,5 36,1 34,0 25,3 Ramböll Sverige AB Bilaga 1

11 Bilaga 2 Ramböll Sverige AB

12 Bilaga 3 Skjuvhållfasthetssammanställning Ramböll Sverige AB Box 5343, Vädursgatan Göteborg Tfn: Skjuvhållfasthet, korrigerad (kpa) Grund kpa K1 0,00 K2 1,00 5 R11V [CPT] R21 [CPT] R31 [CPT] R32 [CPT] Djup (m) 10 R21 [kv] Vald fu V:\44\13\ \3_Teknik\G\Proj\härledda värden\tau_sammanställning.xlsx

13 3.00 Name: Friktionsmaterial Model: Mohr-Coulomb Unit Weight: 20 kn/m³ Cohesion: 0 kpa Phi: 38 Name: Torrskorpelera (Odrän) Model: Undrained (Phi=0) Unit Weight: 18 kn/m³ Cohesion: 30 kpa Name: Lera (Odrän) Model: S=f(datum) Unit Weight: 17 kn/m³ C-Datum: 20 kpa C-Rate of Change: 1 kpa/m Elevation: 24 m Name: Silt Model: Mohr-Coulomb Unit Weight: 18.5 kn/m³ Cohesion: 5 kpa Phi: 30 Name: Berg Model: Bedrock (Impenetrable) F=5,49 Bilaga 4:1 Sektion A Odränerad analys Date: File Name: SektionA.gsz Method: Morgenstern-Price PWP Conditions Source: Piezometric Line F=1, F=3,92 40 Nivå Hus 10 kpa Friktionsmaterial Torrskorpelera (Odrän) Berg Silt Lera (Odrän) Längd
