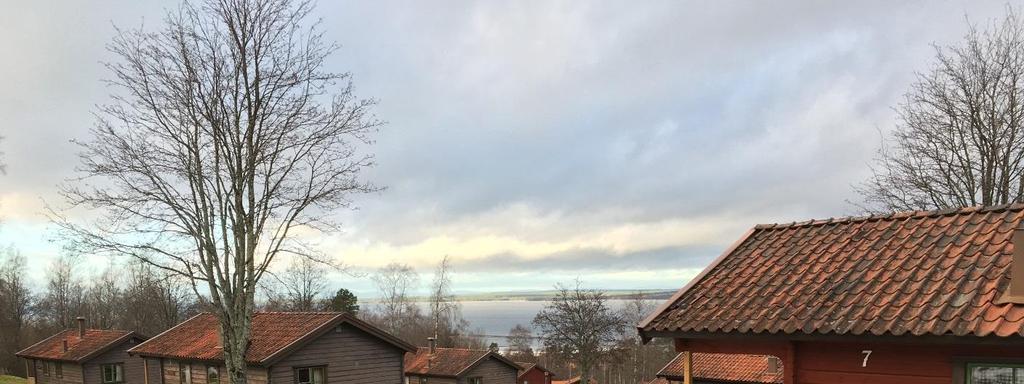

1 FYRKLÖVERNS STUGBY AB Detaljplan för Lerdal 15:32, Rättvik PM Geoteknik

2 DETALJPLAN FÖR LERDAL 15:32, RÄTTVIK PM Geoteknik KUND Fyrklöverns Stugby AB Vålsvedvägen Rättvik KONSULT WSP Samhällsbyggnad Bergmästaregatan Falun Besök: Bergmästaregatan 2 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER PROJEKT UPPDRAGSNAMN Detaljplan för Lerdal 15:32, Rättvik UPPDRAGSNUMMER Geotekniker Mattias Carlsson mattias.carlsson@wsp.com FÖRFATTARE Mattias Carlsson DATUM ÄNDRINGSDATUM GRANSKAD AV Martin Dreifaldt GODKÄND AV Joakim Lundbäck Detaljplan för Lerdal 15:32, Rättvik

3 INNEHÅLL 1 UPPDRAG BAKGRUND PLANERAD BYGGNATION DOKUMENTETS SYFTE STYRANDE DOKUMENT Tillämpningsdokument 5 2 BEFINTLIGA FÖRHÅLLANDEN 5 3 MARKTEKNISKA UNDERSÖKNINGAR GEOTEKNIK Tidigare undersökningar Nu utförd undersökning 5 4 MARKTEKNISKA FÖRHÅLLANDEN JORDLAGERFÖLJD Lermorän Fast botten HYDROGEOLOGISKA FÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN SÄTTNINGSFÖRHÅLLANDEN 7 5 SLUTSATSER OCH REKOMMENDATIONER STABILITET SÄTTNINGAR VIBRATIONER OMHÄNDERTAGANDE AV DAGVATTEN 9 6 VÄRDERING AV UTREDNING 9 7 BILAGOR Detaljplan för Lerdal 15:32, Rättvik 3

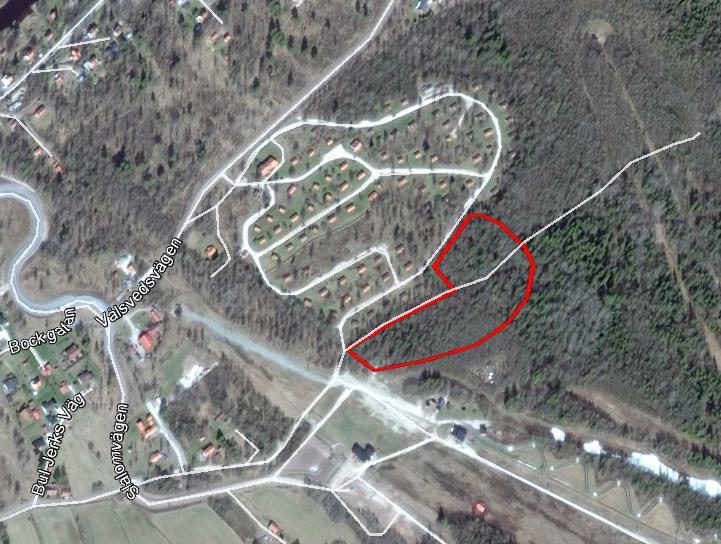

4 1 UPPDRAG 1.1 BAKGRUND På uppdrag av Fyrklöverns Stugby AB, har WSP Sverige AB utfört en skrivbordsstudie över de geotekniska förutsättningarna för sydöstra delen av fastighet Lerdal 15:32 i Rättviks kommun, se figur 1. Figur 1: Röd markering symboliserar aktuellt område (google earth, 2017). 1.2 PLANERAD BYGGNATION Antalet byggnader som planeras att byggas på fastigheten samt antalet våningar är vid skapandet av detta dokument okänt. I detta dokument har utgångspunkten varit 7-10 byggnader med 1-2 våningsplan. Området har en area på ca m DOKUMENTETS SYFTE Denna utredning och detta dokument har till syfte att översiktligt redogöra för de geotekniska och geologiska förutsättningarna på aktuellt område. Utredningen ska ligga till grund för uppförande av detaljplan. Denna handling är ej framtagen som ett underlag för projektering Detaljplan för Lerdal 15:32, Rättvik

5 1.4 STYRANDE DOKUMENT à SS-EN :2005 à SS-EN : Tillämpningsdokument à IEG Rapport 4:2010 à SGI Varia 480 à TK Geo 13, version 2 2 BEFINTLIGA FÖRHÅLLANDEN Aktuellt område ligger ca 1,4 km sydöst om centrala Rättvik. Undersökningsområdet angränsas i väst av ett stugområde och söderut av slalombacken. I övrigt kring området är det skogsmark. Marken inom aktuellt område varierar i höjd mellan ca +246 m och +260 (RH 2000). Området är obebyggt och består av skogsmark. Inga synliga ledningar och kablar finns på aktuellt område. 3 MARKTEKNISKA UNDERSÖKNINGAR 3.1 GEOTEKNIK Tidigare undersökningar Ingen tidigare geoteknisk undersökning vid eller kring aktuellt området har påfunnits Nu utförd undersökning Ingen geoteknisk undersökning har utförts inom rubricerat projekt. Ett platsbesök utfördes för att mäta in slänten på aktuellt område. Inmätning skedde med RTK-GPS, se bilaga Detaljplan för Lerdal 15:32, Rättvik 5

6 4 MARKTEKNISKA FÖRHÅLLANDEN 4.1 JORDLAGERFÖLJD Enligt SGU:s jorddjups- och jordartskarta består undersökningsområdet av lermorän eller lerig morän med en jordmäktighet på ca 20-30m till berg Lermorän Lermorän är en finkornig morän som bl.a. ska ha en lerhalt större än 20% av totala finjordsmängden. Lermoränen i Sverige återfinns nästan uteslutande i anslutning till områden med berggrund bestående av kalksten och lerskiffer. För lermoränen i området består berggrunden av kalksten Fast botten Enligt SGU:s brunnsarkiv finns det ingen direkt närliggande brunn till aktuellt område, se figur 2. Närmast liggande brunnar finns ca 300m väster och 400m norr om området och visar jorddjup på 36 respektive 30m. Figur 2: Utdrag ur brunnsarkivet. Röd markering symboliserar aktuellt område. (SGU, ) Detaljplan för Lerdal 15:32, Rättvik

7 4.2 HYDROGEOLOGISKA FÖRHÅLLANDEN Närmaste notering av en grundvattennivå enligt SGU:s Brunnsarkiv ligger ca 400m norrut på en nivå om 10m under markytan. Dock så ligger brunnen ca 40m lägre än befintligt område. 4.3 STABILITETSFÖRHÅLLANDEN Översiktliga stabilitetsberäkningar har utförts med programmet GeoStudio Slope/W där karakteristiska värden för jorden har valts utifrån TK Geo 13 och lågt satta antaganden. Beräkningarna redogörs i bilaga 2. Laster för byggnader har antagits utifrån att det är en till två våningsplan, 10kPa per våningsplan har valts. Grundvattenytan har antagits på flera nivåer. Beräkningarna har utförts efter sektion A-A i bilaga 1. Resultatet enligt tabell 1 visar att området inte har en erforderlig säkerhet mot skred och ras, då stabilitetsberäkningarna påvisar en säkerhetsfaktor mindre än 2,0 och 1,5 för dränerad respektive kombinerad (se figur 3). Tabell 1: Resultat av de utförda översiktliga stabilitetsberäkningarna. Erforderliga säkerhetsfaktorer för denna utredning bör vara >2,0 och >1,5 för odränerad respektive kombinerad analys. Analys Grundvattennivå, (m) Antal byggnader Säkerhetsfaktor, F C Odränerad 10 0 (befintligt) 0,758 Kombinerad 10 0 (befintligt) 0,747 Odränerad 0 3 0,756 Kombinerad 0 3 0,727 Odränerad ,756 Kombinerad ,745 Odränerad ,756 Kombinerad , SÄTTNINGSFÖRHÅLLANDEN Lermorän är som regel fast eller mycket fast. Förkonsolideringstrycket har inte samma betydelse fördeformationsegenskaperna som i en lera. Detta beror på bland annat på grund av att lermoränen normalt är så överkonsoliderad att normala belastningsfall inte når upp till förkonsolideringstrycket. Inga sättningsberäkningar är utförda. 5 SLUTSATSER OCH REKOMMENDATIONER I den framtida planen finns ett flertal olika tänkbara scenarier som kan påverkas av de geotekniska förhållandena. Dessa har definierats som: Nybyggnation av bostäder, 1-2 plan Dessutom har följande beaktats: Omhändertagande av dagvatten De geotekniska förutsättningarna samt slutsatser och rekommendationer för dessa beskrivs i nedanstående kapitel Detaljplan för Lerdal 15:32, Rättvik 7

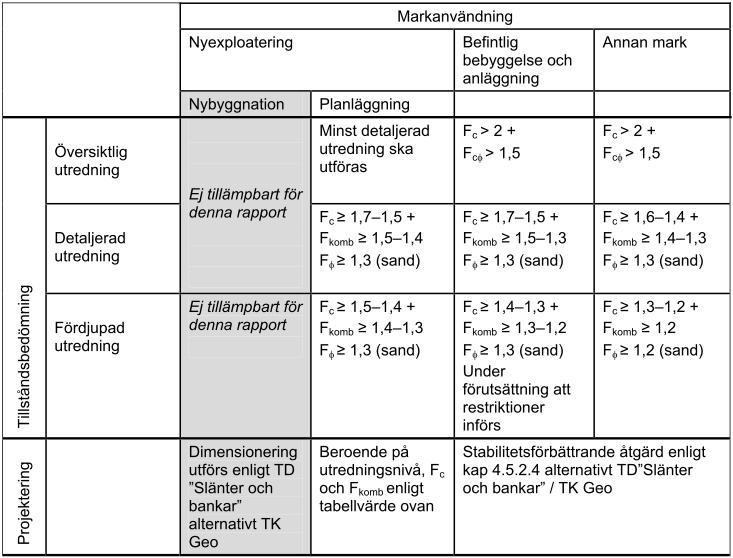

8 5.1 STABILITET Resultatet av stabilitetsberäkningarna visar på otillfredsställande stabilitet enligt figur 3. Dock visar resultatet inte en stor variation utifrån beräkningen på befintligheten i dagsläget. Beräkningarna är dock inte en exakt återspegling av verkligheten då parametrar och jordlagerföljder är uppskattade. Jordparametrarna har valts återhållsamt med låga värden på grund av osäkerheten och jordlagerföljden är uppskattad utifrån SGUs hjälpmedel. WSPs bedömning är att en noggrannare geoteknisk undersökning måste utföras då stabiliteten är allt för osäker med uppskattade värden. Figur 3: Schematisk bild över säkerhetsfaktor som skall uppfyllas enligt IEG Rapport 4:2010. Röd markering symboliserar vald säkerhetsfaktor för detta projekt. 5.2 SÄTTNINGAR Generellt sett brukar inte sättningar i lermorän vara ett problem då jorden brukar vara kraftigt överkonsoliderad så att normala belastningsfall inte når upp till förkonsolideringstrycket. Detta kan dock ej påvisas i detta fall då ingen information om lermoränens konsolideringsgrad funnits att tillgå. Vid fastställelse av byggnationer och dess laster ska en geotekniker konsulteras. 5.3 VIBRATIONER Bilar och tung trafik som passerar på gatorna runt omkring kvarteret kan ge upphov till vibrationer i marken. I denna utredning har dock ingen hänsyn tagits till vibrationer Detaljplan för Lerdal 15:32, Rättvik

9 5.4 OMHÄNDERTAGANDE AV DAGVATTEN Se Lerdal 15:32 Dagvattenutredning, daterad VÄRDERING AV UTREDNING Förutsättningarna i denna rapport är enbart ett resultat av en skrivbordsstudie och kan inte återspegla verkliga förhållanden men ge en ungefärlig bild. Det finns befintlig bebyggelse nedanför aktuellt område som visar på att marken kan vara byggbar. Men med hänsyn till beräkningsresultaten i denna rapport ska inte en detaljplan godkännas utan en noggrannare geoteknisk undersökning av jordens innehåll, mäktighet och materialparametrar. En noggrannare undersökning kan ge bättre beräkningsresultat och lägre erforderliga säkerhetsfaktorer. 7 BILAGOR Bilaga 1 - Planritning Bilaga 2 - Stabilitetsberäkningar Detaljplan för Lerdal 15:32, Rättvik 9

10 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 500 kontor i 40 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. WSP Sverige AB Stockholm-Globen Besök: Arenavägen 7 T: Org nr: Styrelsens säte: Stockholm wsp.com Detaljplan för Lerdal 15:32, Rättvik

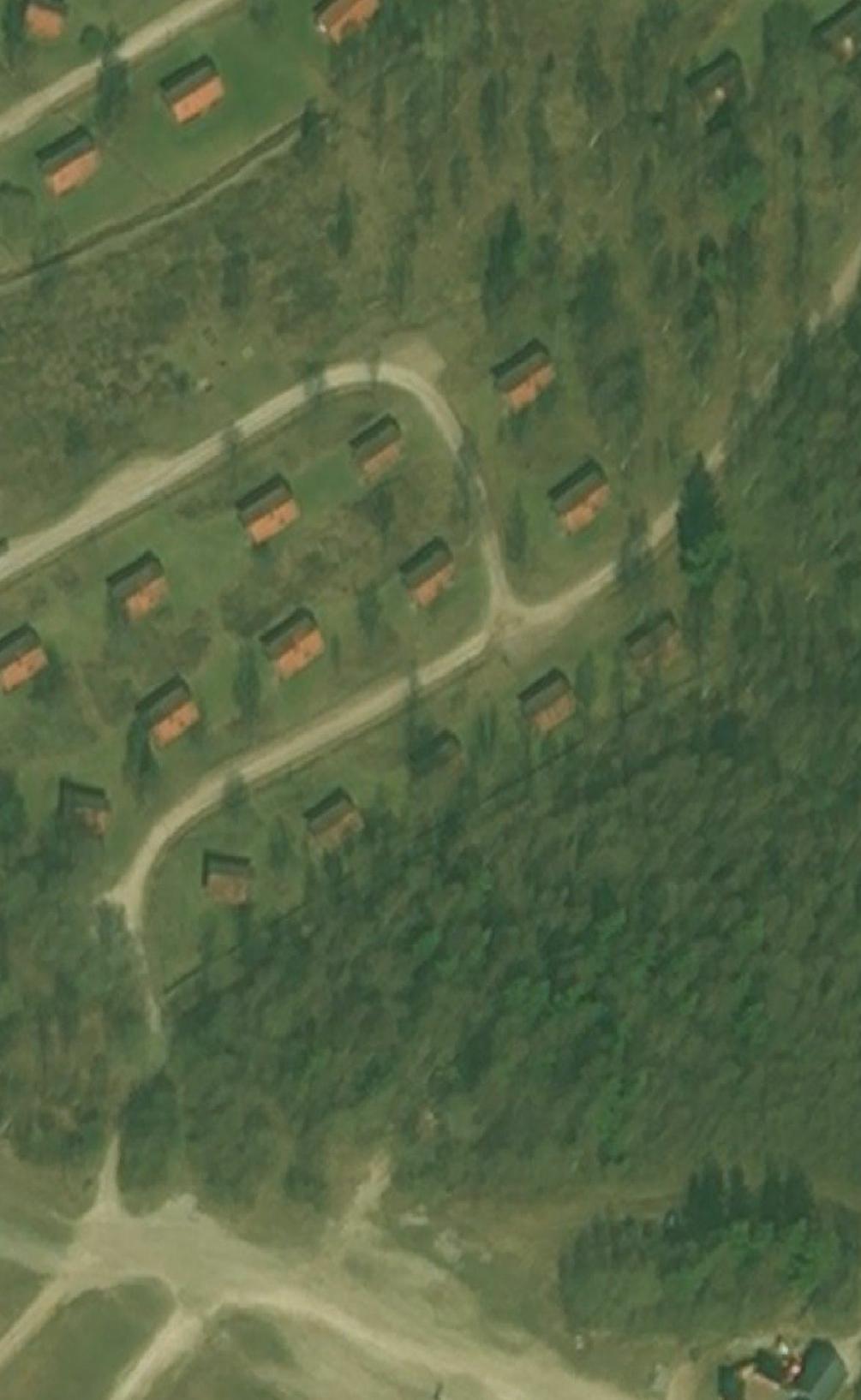

11

12 0, Trafiklast 20 kpa Undersökningsområde Name: Lermorän Model: Undrained (Phi=0) Unit Weight: 22 kn/m³ Cohesion: 50 kpa Lerdal 15:32 Odränerad analys Grundvattennivå 10m under markytan Befintligt förhållanden F of S: 0,758 Name: Berg Model: Bedrock (Impenetrable) SLOPE/W Analysis, File Version: 8.16 GV10_Bef_Odränerad.gsz :1 400 (A3)

13 0, Trafiklast 20 kpa Undersökningsområde Name: Lermorän Model: Combined, S=f(depth) Unit Weight: 22 kn/m³ Phi': 27 Cu-Top of Layer: 50 kpa C/Cu Ratio: 0,1 Lerdal 15:32 Kombinerad analys Grundvattennivå 10m under markytan Befintligt förhållanden F of S: 0,747 Name: Berg Model: Bedrock (Impenetrable) SLOPE/W Analysis, File Version: 8.16 GV10_Bef_Kombinerad.gsz :1 400 (A3)

14 0, Trafiklast 0 kpa Undersökningsområde Nybyggnation 20 kpa Name: Lermorän Model: Undrained (Phi=0) Unit Weight: 22 kn/m³ Cohesion: 50 kpa Lerdal 15:32 Odränerad analys Grundvattennivå vid markytan 3 byggnader längs sektionen F of S: 0,756 Name: Berg Model: Bedrock (Impenetrable) SLOPE/W Analysis, File Version: 8.16 GV0_Last1_Odränerad.gsz :1 400 (A3)

15 0, Trafiklast 0 kpa Undersökningsområde Nybyggnation 20 kpa Name: Lermorän Model: Combined, S=f(depth) Unit Weight: 22 kn/m³ Phi': 27 Cu-Top of Layer: 50 kpa C/Cu Ratio: 0,1 Lerdal 15:32 Kombinerad analys Grundvattennivå vid markytan 3 byggnader längs sektionen F of S: 0,727 Name: Berg Model: Bedrock (Impenetrable) SLOPE/W Analysis, File Version: 8.16 GV0_Last1_Kombinerad.gsz :1 400 (A3)

16 0, Trafiklast 0 kpa Undersökningsområde Nybyggnation 20 kpa Name: Lermorän Model: Undrained (Phi=0) Unit Weight: 22 kn/m³ Cohesion: 50 kpa Lerdal 15:32 Odränerad analys Grundvattennivå 10m under markytan 3 byggnader längs sektionen F of S: 0,756 Name: Berg Model: Bedrock (Impenetrable) SLOPE/W Analysis, File Version: 8.16 GV10_Last1_Odränerad.gsz :1 400 (A3)

17 0, Trafiklast 0 kpa Undersökningsområde Nybyggnation 20 kpa Name: Lermorän Model: Combined, S=f(depth) Unit Weight: 22 kn/m³ Phi': 27 Cu-Top of Layer: 50 kpa C/Cu Ratio: 0,1 Lerdal 15:32 Kombinerad analys Grundvattennivå 10m under markytan 3 byggnader längs sektionen F of S: 0,745 Name: Berg Model: Bedrock (Impenetrable) SLOPE/W Analysis, File Version: 8.16 GV10_Last1_Kombinerad.gsz :1 400 (A3)

18 0, Trafiklast 0 kpa Undersökningsområde Nybyggnation 20 kpa Name: Lermorän Model: Undrained (Phi=0) Unit Weight: 22 kn/m³ Cohesion: 50 kpa Lerdal 15:32 Odränerad analys Grundvattennivå 20m under markytan 3 byggnader längs sektionen F of S: 0,756 Name: Berg Model: Bedrock (Impenetrable) SLOPE/W Analysis, File Version: 8.16 GV20_Last1_Odränerad.gsz :1 400 (A3)

19 0, Trafiklast 0 kpa Undersökningsområde Nybyggnation 20 kpa Name: Lermorän Model: Combined, S=f(depth) Unit Weight: 22 kn/m³ Phi': 27 Cu-Top of Layer: 50 kpa C/Cu Ratio: 0,1 Lerdal 15:32 Kombinerad analys Grundvattennivå 20m under markytan 3 byggnader längs sektionen F of S: 0,742 Name: Berg Model: Bedrock (Impenetrable) SLOPE/W Analysis, File Version: 8.16 GV20_Last1_Kombinerad.gsz :1 400 (A3)
