1 FAT ARKITEKTER AB Detaljplan, Rättvik PM Geoteknik

2 DETALJPLAN LERDAL 13:6, RÄTTVIK PM Geoteknik KUND FaT Arkitekter AB Ankargränd Stockholm KONSULT WSP Samhällsbyggnad Bergmästaregatan Falun Besök: Bergmästaregatan 2 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER PROJEKT UPPDRAGSNAMN Detaljplan, Rättvik UPPDRAGSNUMMER Geotekniker Mattias Carlsson mattias.carlsson@wsp.com FÖRFATTARE Mattias Carlsson DATUM ÄNDRINGSDATUM GRANSKAD AV Martin Dreifaldt / Tobias Sundkvist GODKÄND AV Joakim Lundbäck Detaljplan, Rättvik

3 INNEHÅLL 1 UPPDRAG BAKGRUND PLANERAD BYGGNATION DOKUMENTETS SYFTE STYRANDE DOKUMENT Tillämpningsdokument 5 2 BEFINTLIGA FÖRHÅLLANDEN 5 3 MARKTEKNISKA UNDERSÖKNINGAR GEOTEKNIK Tidigare undersökningar Nu utförd undersökning 5 4 MARKTEKNISKA FÖRHÅLLANDEN JORDLAGERFÖLJD Lermorän Fast botten HYDROGEOLOGISKA FÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN SÄTTNINGSFÖRHÅLLANDEN 7 5 SLUTSATSER OCH REKOMMENDATIONER STABILITET SÄTTNINGAR VIBRATIONER OMHÄNDERTAGANDE AV DAGVATTEN 8 6 VÄRDERING AV UTREDNING 9 7 BILAGOR Detaljplan, Rättvik 3

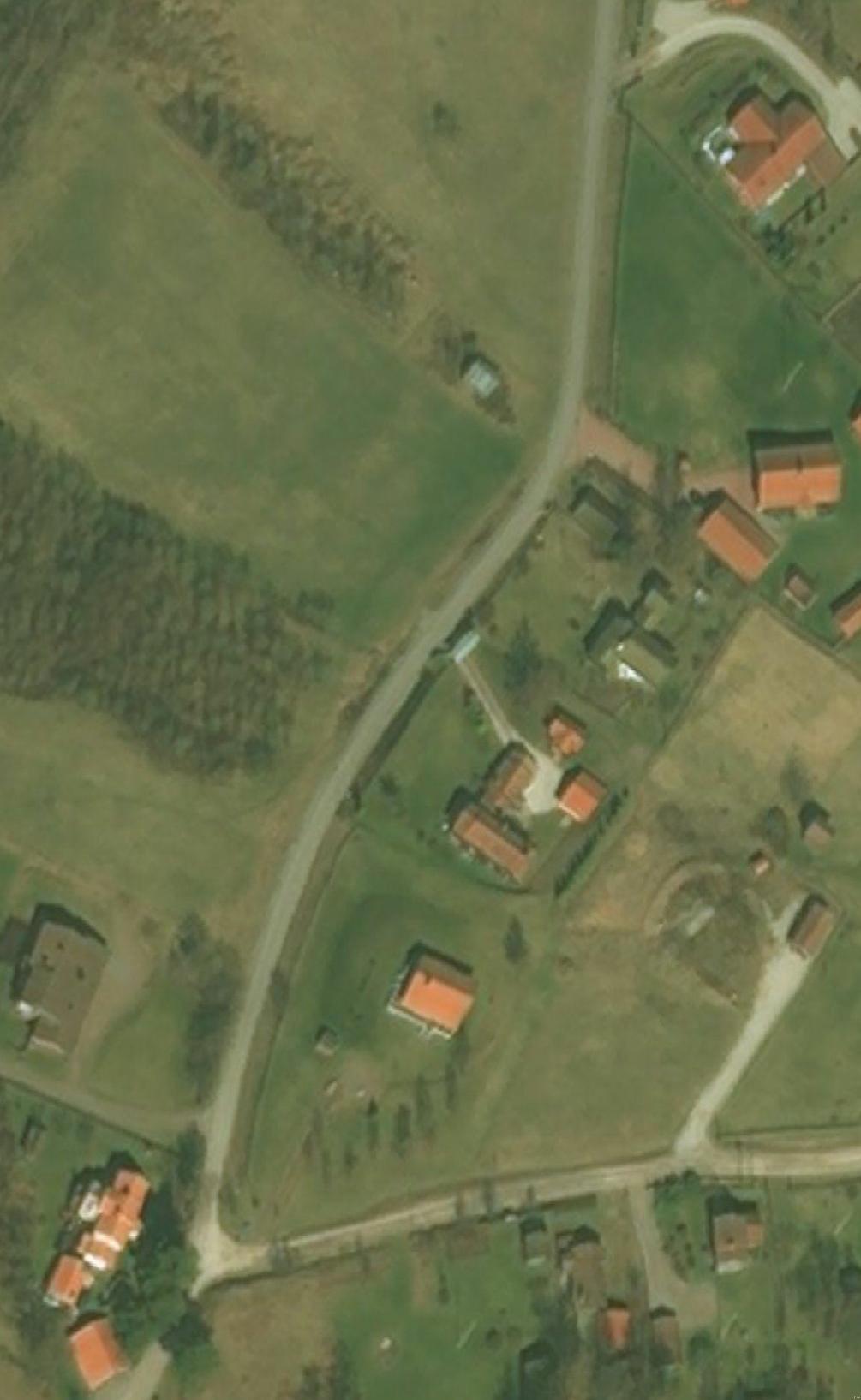

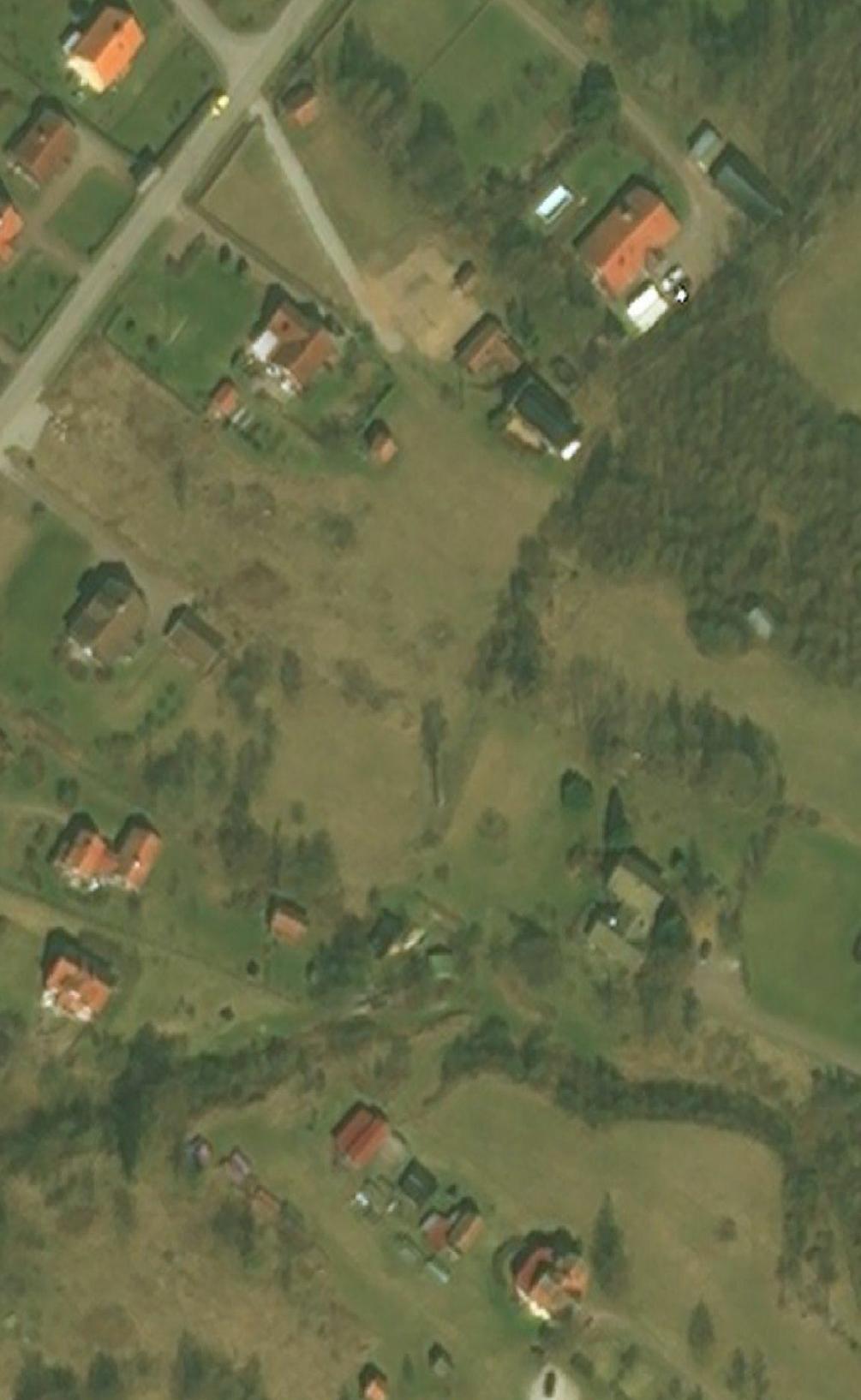

4 1 UPPDRAG 1.1 BAKGRUND På uppdrag av FaT Arkitekter AB, har WSP Sverige AB utfört en skrivbordsstudie över de geotekniska förutsättningarna för fastighet Lerdal 13:6 i Rättviks kommun, se figur 1. Figur 1: Röd markering symboliserar aktuellt område (google earth, 217). 1.2 PLANERAD BYGGNATION Antalet byggnader som planeras att byggas på fastigheten samt antalet våningar är vid skapandet av detta dokument okänt. I detta dokument har utgångspunkten varit 6-8 byggnader med 1-2 våningsplan. Fastigheten har en area på ca 1 m DOKUMENTETS SYFTE Denna utredning och detta dokument har till syfte att översiktligt redogöra för de geotekniska och geologiska förutsättningarna på aktuellt område. Utredningen ska ligga till grund för uppförande av detaljplan. Denna handling är ej framtagen som ett underlag för projektering Detaljplan, Rättvik

5 1.4 STYRANDE DOKUMENT à SS-EN :25 à SS-EN : Tillämpningsdokument à IEG Rapport 4:21 à SGI Varia 48 à TK Geo 13, version 2 2 BEFINTLIGA FÖRHÅLLANDEN Aktuellt område ligger ca 1,8 km söder om centrala Rättvik. t angränsas i öst av Storåkersvägen och i nordöst av jordbruksmark/ängsmark. I norr, väster och söder finns befintliga bostadshus. Marken inom aktuellt område varierar i höjd mellan ca +25 och +27 (RH 2). Området är obebyggt och består av jordbruksmark/ängsmark i södra delen och slyig mark i norra delen. Inga synliga ledningar och kablar finns på fastigheten. 3 MARKTEKNISKA UNDERSÖKNINGAR 3.1 GEOTEKNIK Tidigare undersökningar Ingen tidigare geoteknisk undersökning vid eller kring aktuellt området har påfunnits Nu utförd undersökning Ingen geoteknisk undersökning har utförts inom rubricerat projekt. Ett platsbesök utfördes för att mäta in slänten på aktuellt område. Inmätning skedde med RTK-GPS, se bilaga Detaljplan, Rättvik 5

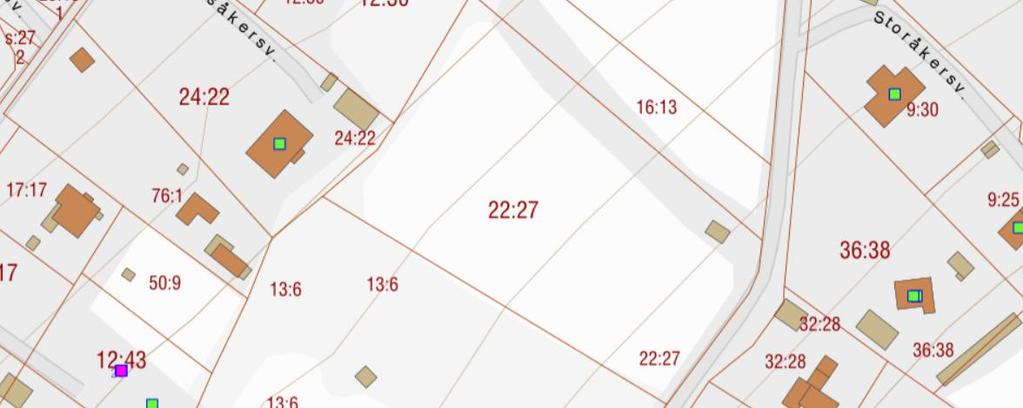

6 4 MARKTEKNISKA FÖRHÅLLANDEN 4.1 JORDLAGERFÖLJD Enligt SGU:s jorddjups- och jordartskarta består undersökningsområdet av lermorän eller lerig morän med en jordmäktighet på ca 1-2m till berg. Enligt kapitel så verkar jordmäktigheten vara större gentemot jorddjupskartan Lermorän Lermorän är en finkornig morän som bl.a. ska ha en lerhalt större än 2% av totala finjordsmängden. Lermoränen i Sverige återfinns nästan uteslutande i anslutning till områden med berggrund bestående av kalksten och lerskiffer. För lermoränen i området består berggrunden av kalksten Fast botten Djup ned till fast botten varierar mellan ca 7-28m enligt SGU:s brunnsarkiv, se figur 2. De lägsta djupen återfinns i sydöstra delen av fastigheten och de djupaste i nordvästra delen. Figur 2: Utdrag ur brunnsarkivet. Röd markering symboliserar aktuellt område. (SGU, ). 4.2 HYDROGEOLOGISKA FÖRHÅLLANDEN Det finns flera brunnar enligt SGU:s brunnsarkiv i närheten av aktuellt område, se figur 2. Hos dessa brunnar varierar grundvattennivån mellan 1,5-12m under markytan Detaljplan, Rättvik

7 4.3 STABILITETSFÖRHÅLLANDEN Översiktliga stabilitetsberäkningar har utförts med programmet GeoStudio Slope/W där karakteristiska värden för jorden har valts utifrån TK Geo 13 och lågt satta antaganden. Beräkningarna redogörs i bilaga 2. Laster för byggnader har antagits utifrån att det är en till två våningsplan, 1kPa per våningsplan har valts. Grundvattenytan har antagits på flera nivåer. Beräkningarna har utförts efter sektion B-B i bilaga 1. Resultatet enligt tabell 1 visar att området inte har en erforderlig säkerhet mot skred och ras, då stabilitetsberäkningarna påvisar en säkerhetsfaktor mindre än 2, och 1,5 för dränerad respektive kombinerad (se figur 3). Tabell 1: Resultat av de utförda översiktliga stabilitetsberäkningarna. Erforderliga säkerhetsfaktorer för denna utredning bör vara >2, och >1,5 för odränerad respektive kombinerad analys. Analys Grundvattennivå, (m) Antal byggnader Säkerhetsfaktor, F C Odränerad 3 (befintligt) 1,459 Kombinerad 3 (befintligt) 1,41 Odränerad 3 1,434 Kombinerad 3 1,347 Odränerad 3 3 1,434 Kombinerad 3 3 1,385 Odränerad 8 3 1,434 Kombinerad 8 3 1,387 Odränerad 4 1,422 Kombinerad 4 1,334 Odränerad 3 4 1,422 Kombinerad 3 4 1,373 Odränerad 8 4 1,422 Kombinerad 8 4 1, SÄTTNINGSFÖRHÅLLANDEN Lermorän är som regel fast eller mycket fast. Förkonsolideringstrycket har inte samma betydelse fördeformationsegenskaperna som i en lera. Detta beror på bland annat på grund av att lermoränen normalt är kraftigt överkonsoliderad. Inga sättningsberäkningar är utförda. 5 SLUTSATSER OCH REKOMMENDATIONER I den framtida planen finns ett flertal olika tänkbara scenarier som kan påverkas av de geotekniska förhållandena. Dessa har definierats som: Nybyggnation av bostäder, 1-2 plan Dessutom har följande beaktats: Omhändertagande av dagvatten De geotekniska förutsättningarna samt slutsatser och rekommendationer för dessa beskrivs i nedanstående kapitel Detaljplan, Rättvik 7

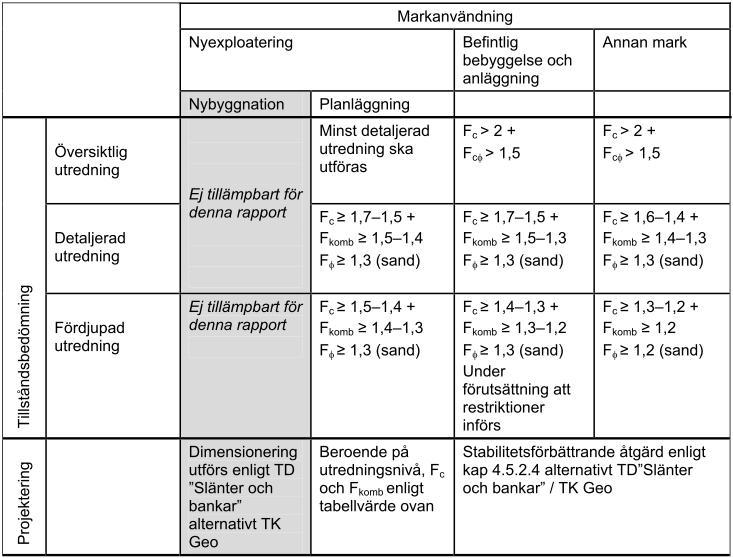

8 5.1 STABILITET Resultatet av stabilitetsberäkningarna visar inte på en tillfredsställande stabilitet enligt figur 3. Beräkningarna är dock inte en exakt återspegling av verkligheten då parametrar och jordlagerföljder är uppskattade. Jordparametrarna har valts återhållsamt med låga värden på grund av osäkerheten och jordlagerföljden är uppskattad utifrån SGUs hjälpmedel. WSPs bedömning är att en noggrannare geoteknisk undersökning måste utföras då stabiliteten är allt för osäker med uppskattade värden. Figur 3: Schematisk bild över säkerhetsfaktor som skall uppfyllas enligt IEG Rapport 4:21. Röd markering symboliserar vald säkerhetsfaktor för detta projekt. 5.2 SÄTTNINGAR Generellt sett brukar inte sättningar i lermorän vara ett problem då jorden brukar vara kraftigt överkonsoliderad så att normala belastningsfall inte når upp till förkonsolideringstrycket. Detta kan ej påvisas i detta fall då ingen information om lermoränens konsolideringsgrad funnits att tillgå. Vid fastställelse av byggnationer och dess laster ska en geotekniker konsulteras. 5.3 VIBRATIONER Bilar och tung trafik som passerar på gatorna runt omkring kvarteret kan ge upphov till vibrationer i marken. I denna utredning har dock ingen hänsyn tagits till vibrationer. 5.4 OMHÄNDERTAGANDE AV DAGVATTEN Se Dagvattenutredning inför detaljplan, daterad Detaljplan, Rättvik

9 6 VÄRDERING AV UTREDNING Förutsättningarna i denna rapport är enbart ett resultat av en skrivbordsstudie och kan inte återspegla verkliga förhållanden men ge en ungefärlig bild. Det finns befintlig bebyggelse runt fastigheten som visar på att marken kan vara byggbar. Men med hänsyn till beräkningsresultaten i denna rapport ska inte en detaljplan godkännas utan en noggrannare geoteknisk undersökning av jordens innehåll, mäktighet och materialparametrar. En noggrannare undersökning kan ge bättre beräkningsresultat och lägre erforderliga säkerhetsfaktorer. 7 BILAGOR Bilaga 1 - Planritning Bilaga 2 - Stabilitetsberäkningar Detaljplan, Rättvik 9

10 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt 4 medarbetare på 5 kontor i 4 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring 4 medarbetare. WSP Sverige AB Stockholm-Globen Besök: Arenavägen 7 T: Org nr: Styrelsens säte: Stockholm wsp.com Detaljplan, Rättvik

11

12 1, Model: Undrained (Phi=) Cohesion: 5 kpa Odränerad analys Befintliga förhållanden Grundvattennivå 3m under markytan F of S: 1,459 GV3_Bef_Odränerad.gsz :1 4 (A3)

13 1, Model: Combined, S=f(depth) Phi': 27 Cu-Top of Layer: 5 kpa C/Cu Ratio:,1 Kombinerad analys Befintliga förhållanden Grundvattennivå 3m under markytan F of S: 1,41 GV3_Bef_Kombinerad.gsz :1 4 (A3)

14 1, Nybyggnation Model: Undrained (Phi=) Cohesion: 5 kpa Odränerad analys 3 byggnader längs sektionen Grundvattennivå vid markyta F of S: 1,434 GV_Last1_Odränerad.gsz :1 4 (A3)

15 1, Nybyggnation Model: Combined, S=f(depth) Phi': 27 Cu-Top of Layer: 5 kpa C/Cu Ratio:,1 Kombinerad analys 3 byggnader längs sektionen Grundvattennivå vid markyta F of S: 1,347 GV_Last1_Kombinerad.gsz :1 4 (A3)

16 1, Nybyggnation Model: Undrained (Phi=) Cohesion: 5 kpa Odränerad analys 3 byggnader längs sektionen Grundvattennivå 3m under markytan F of S: 1,434 GV3_Last1_Odränerad.gsz :1 4 (A3)

17 1, Nybyggnation Model: Combined, S=f(depth) Phi': 27 Cu-Top of Layer: 5 kpa C/Cu Ratio:,1 Kombinerad analys 3 byggnader längs sektionen Grundvattennivå 3m under markytan F of S: 1,385 GV3_Last1_Kombinerad.gsz :1 4 (A3)

20 1, Nybyggnation Model: Undrained (Phi=) Cohesion: 5 kpa Odränerad analys 4 byggnader längs sektionen Grundvattennivå vid markyta F of S: 1,422 GV_Last2_Odränerad.gsz :1 4 (A3)

21 1, Nybyggnation Model: Combined, S=f(depth) Phi': 27 Cu-Top of Layer: 5 kpa C/Cu Ratio:,1 Kombinerad analys 4 byggnader längs sektionen Grundvattennivå vid markyta F of S: 1,334 GV_Last2_Kombinerad.gsz :1 4 (A3)
