1 ASCAPE ARKITEKTUR PM Översvämningsanalys Ren 14:2, Bollnäs

2 PM ÖVERSVÄMNINGSANALYS Ren 14:2, Bollnäs KUND Matts Ingman Ascape Arkitektur KONSULT WSP Samhällsbyggnad Bergmästaregatan Falun Besök: Bergmästaregatan 2 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER PROJEKT UPPDRAGSNAMN Ren 14:2, Geoteknisk Undersökning UPPDRAGSNUMMER FÖRFATTARE Johannes Petrone DATUM Uppdragsledare Johannes Petrone johannes.petrone@wsp.com Geotekniker Tobias Sundkvist tobias.sundkvist@wsp.com ÄNDRINGSDATUM GRANSKAD AV Mattias Carlsson GODKÄND AV Johannes Petrone Ren 14:2, Geoteknisk Undersökning

3 INNEHÅLL 1. OBJEKT 4 2. UNDERLAG 4 3. ANALYS 4 4. SLUTSATS 5 5. BILAGOR Ren 14:2, Geoteknisk Undersökning 3

4 1. OBJEKT WSP Sverige AB har utfört en sammanställning av befintligt framtaget material avseende översvämningskartering samt lågpunkts- och flödesanalyser vid fastighet Ren 14:2, Södra Ren, Bollnäs. 2. UNDERLAG Följande underlag har använts vid analysen: à Lokala avrinningsförhållanden i orter i Gävleborgs län, rapport 2016:11, Länsstyrelsen Gävleborg, ISBN/ISSN-nr: LstX Lågpunktskartering, lågt liggande områden i urbana miljöer (> 1,0 m), Geodatakatalogen, LstX Lågpunktskartering, lågt liggande områden i urbana miljöer (> 0,2 m), Geodatakatalogen, LstX Lågpunktskartering, potentiella flödesvägar i urbana miljöer (uppströmsarea > m2), Geodatakatalogen, LstX Lågpunktskartering, potentiella flödesvägar vid översvämningar i urbana miljöer (uppströmsarea > m2), Geodatakatalogen, à LstX Översvämningsdata Ljusnan utbredning 100-årsflöde, Geodatakatalogen, à LstX Översvämningsdata Ljusnan Max utbredning med Qklass I- scenarier kombinerade, Geodatakatalogen, à Grundkarta, Ascape Arkitektur AB, ANALYS Karta med sammanställning av utförd analys redovisas i Bilaga 1. Lågpunktskarteringen är en topografisk analys som identifierar flödesvägar för vatten och lågpunkter där större vattenmassor kan samlas vid extrem nederbörd. Med extrem nederbörd antas avrinning ske helt genom ytavrinning. I underlaget uppdelat på områden där vattenansamlingar har större djup än 0,2 m och 1,0 m. Det ska påpekas att flödesanalysen inte tar hänsyn till konstruktioner såsom t.ex. kulvertar, vägtrummor och andra installationer för vattenavledning och speglar därför inte verkligheten fullt ut. Inte heller är markens varierande förmåga att ta upp vatten med i analysunderlaget. Ljusnans 100-årsflöde är en analys där maximal utbredning för Ljusnan beräknats utifrån 100-årsflödet och varierar i höjd beroende på platsspecifika förhållanden. Beräknat högsta flödet (BHF) är ett extremt flöde som beräknas genom att kombinera kritiska faktorer (regnmängd, snösmältning, hög markvattenhalt Ren 14:2, Geoteknisk Undersökning

5 och fyllnadsgrad i vattenmagasin). Flödet beräknas enligt Flödeskommitténs riktlinjer för dimensionering av riskklass 1-dammar. 4. SLUTSATS Den befintliga höjden på marken vid läge för planerad byggnad är ca +57 m (RH2000). I nuvarande förslag på placering för byggnaden inom fastighet Ren 14:2 ligger den planerade byggnaden inte i direkt närhet till större vattenansamlingar vid extrem nederbörd. I närområdet är det främst området norr om Brattbacken som där det enligt analysunderlaget är ett större flöde samt en större vattensamling. Denna vattenansamling har sedan sin avrinning på angränsande villafastigheter sydväst om planerad byggnad. Lokala sänkor i topografin österut skapar även mindre ansamlingar vatten men även där flödar vattnet ut i Ljusnan på avstånd från planerad byggnad. Maximala utbredningen för Ljusnans 100-årsflöde ligger på nivån +55 m (RH2000). I området är detta ca 100 m från planerad byggnad i plan och byggnaden ligger ca 2 m över nivån för 100-årsflödet. 100-årflödet för Ljusnan bedöms därför inte medföra någon större risk för byggnaden i sig. Utbredningen för BHF ligger dock mellan m (RH2000) i området och läget för byggnaden ligger under eller nära denna nivå. Detta flöde bör dock ses som mycket otroligt då flertalet faktorer måste inträffa och sammanfall för att detta scenario ska inträffa. Generellt sett anses det inte som riskfyllt att bygga under eller runt denna nivå. 5. BILAGOR Bilaga 1 Översvämningsanalys, Ren 14: Ren 14:2, Geoteknisk Undersökning 5

6 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 500 kontor i 40 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. wsp.com WSP Sverige AB Stockholm-Globen Besök: Arenavägen 7 T: Org nr: Styrelsens säte: Stockholm wsp.com Ren 14:2, Geoteknisk Undersökning

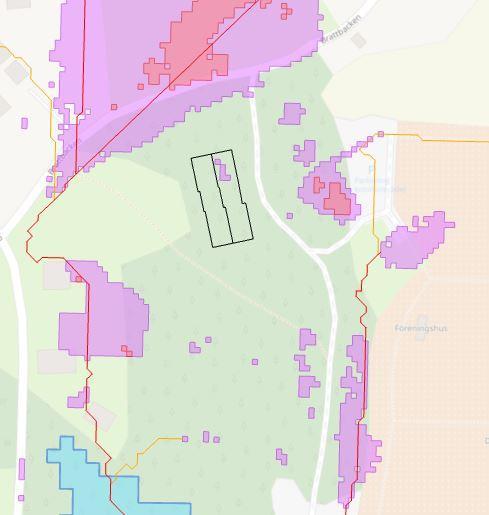

7 Ren 14:2 PM Översvämningsanalys Bilaga 1 Sida 1/2

8 Ren 14:2 PM Översvämningsanalys Bilaga 1 Sida 2/2
