1 BERGKARTERING ROSERSBERG INDUSTRIOMRÅDE

2 BERGKARTERING ROSERSBERG INDUSTRIOMRÅDE KUND Sigtuna kommun KONSULT WSP Samhällsbyggnad WSP Sverige AB Stockholm-Globen Besök: Arenavägen 7 Tel: wsp.com KONTAKTPERSONER UPPDRAGSNAMN Generalkonsult Rosersberg UPPDRAGSNUMMER FÖRFATTARE Paul Evins DATUM ÄNDRINGSDATUM Granskad av Jonatan Brattberg Godkänd av Generalkonsult Rosersberg 2

3 INNEHÅLL 1 INLEDNING OMFATTNING SYFTE 4 2 RESULTAT 5 3 REKOMMENDATIONER Generalkonsult Rosersberg 3

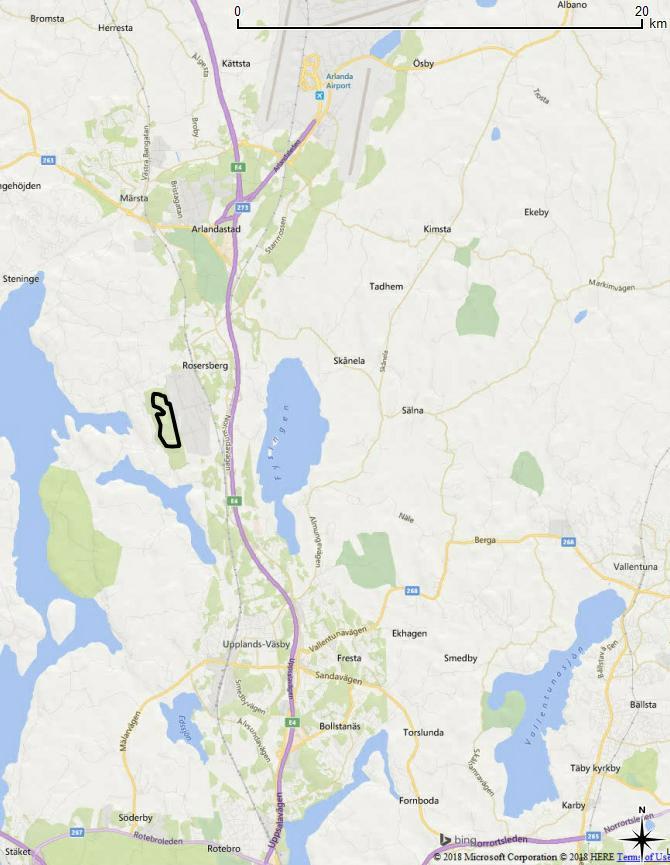

4 1 INLEDNING Det finns planer på att utöka Roserbergs industriområde i väster. Berg och jordschakt kommer att behövas för etablering av det industriområdet. Ett bekymmer höjdes att berget kan innehålla höga sulfidhalter, vilket kan ha negativa effekter om det kommer att användas som ballast i betong eller om stora mängder oskyddad järn kommer att förankras i den. 1.1 OMFATTNING På uppdrag av Sigtuna Kommun, Åke Fröderberg, har Paul Evins (WSP) den 2 maj 2018 utfört en översiktlig geologisk kartering av berghäll inom intresseområde väster om Rosersbergs nuvarande industriområde (Figur 1). Figur 1. Karteringsområdet markerat med svart linje. 1.2 SYFTE Huvudsyftet med karteringen var att identifiera bergarter som kan ha högt sulfidinnehåll. Ett sekundärt syfte var att identifiera områden där berghäll dominera för att underlätta beräkning av mängden jordtäcket i området Generalkonsult Rosersberg 4

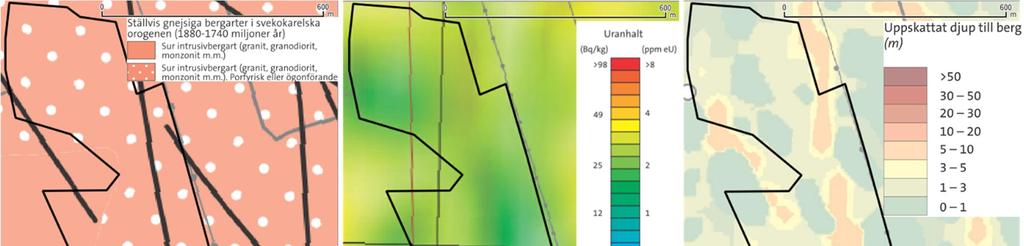

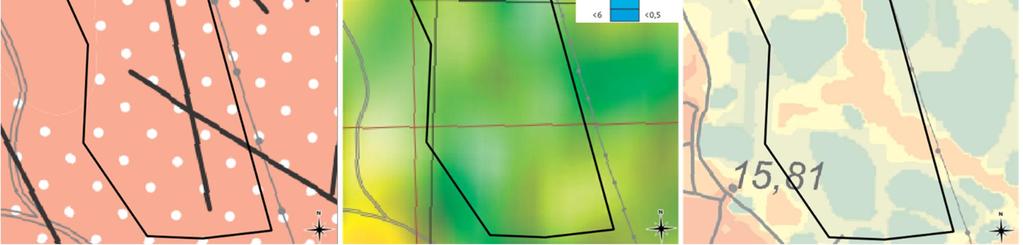

5 2 RESULTAT En skrivbordsanalys av kartor som hämtades från SGU (Figur 2) har lett till förväntningar att: 1) berggrunden i området består av en homogen porfyrisk granit (vilket brukar har låg sulfidhalt), 2) graniten har låg uranhalt och det är osannolikt att den kommer utgöra en gammastrålningsrisk om de används som ballast i cement och 3 ) området innehåller en hel del berghällar med en lerfylld svacka som sträcker nordnordvästlig genom centrum av området samt en mindre öst-västlig svacka i södra delen av området. Figur 2. Kartor nedladdat från med eventuellt schaktområde markerat med svart linje. Vänster: bergrundskarta. Mitten: karta av uranhalt. Höger: jorddjupskarta. Bergartskartering utfördes längs omkretsen av området eftersom de bästa berghällar är bergskärningarna längs staketet på östra sidan av området flera berghällar ligger längs västra sidan av området. Huvudbergarten är en medel- till grovkornig granit med 5 20% biotit. Graniten innehåller vanligtvis 1 cm långa kalifältspat fenokryster som kan utgöra upp till 20% av berget, se Figur 3a. Leucoaplit förekommer lokalt i upp till 1 m breda gångar, se Figur 3d. Pegmatitgångar förekommer också sparsamt Generalkonsult Rosersberg 5

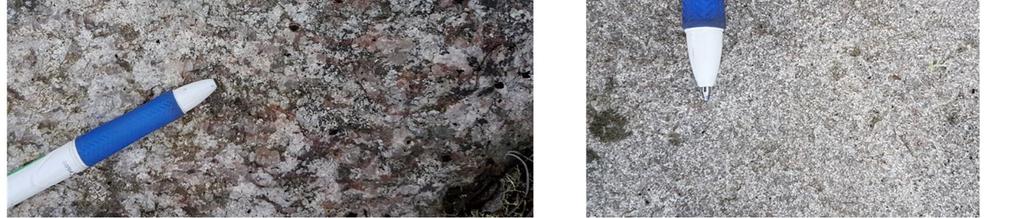

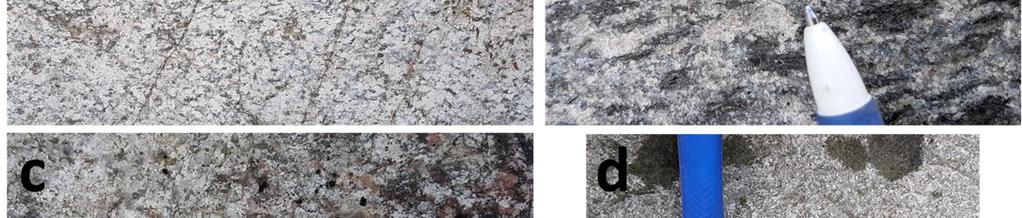

6 Figur 3. Bergartsbilder: a) den vanligaste massiva, porfyriska graniten med en aplitgång, b) graniten med lineation och höga biotithalter, c) graniten som inte är porfyrisk, d) leucoaplit. Graniten innehåller bara höga biotithalter (> 15%) där den har en stark linjering som definieras av biotit, se Figur 3b. Linjeringen stupar konsekvent 20 grader mot ostnordost och förekommer endast i två distinkta zoner (Figur 4): annars är graniten massiv. Ett prov av denna bergart behölls om ytterligare analys behövs. Sulfider kunde inte ses med blotta ögat eller med lupp i någon av bergarterna, vilket tyder på att det inte finns någon sulfidrisk från berggrunden i hela det karterade området. På Figur 4 visas flera berghällar eller områden med litet jordtäcke (< 0,5 m) som besöktes i fält och identifierades på topografiska kartan. Våtmark identifierades också. I allmänhet bekräftades förväntningarna från SGU-kartorna Generalkonsult Rosersberg 6

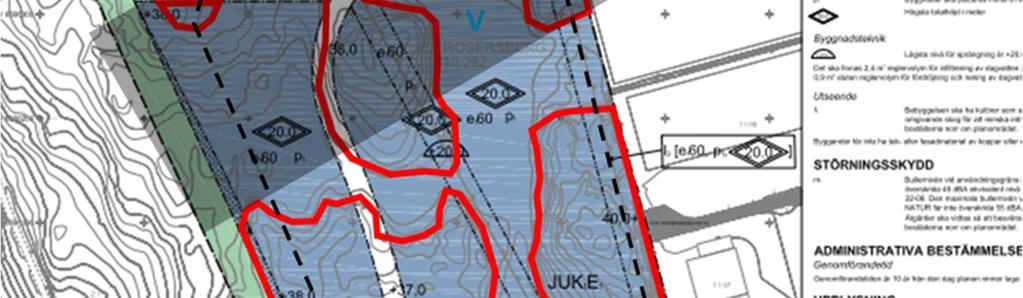

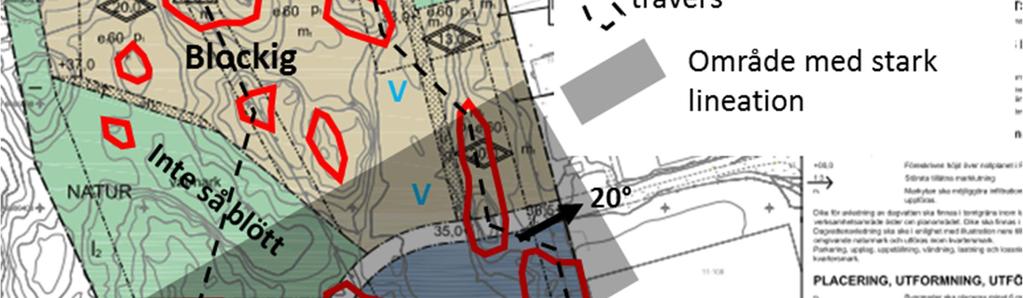

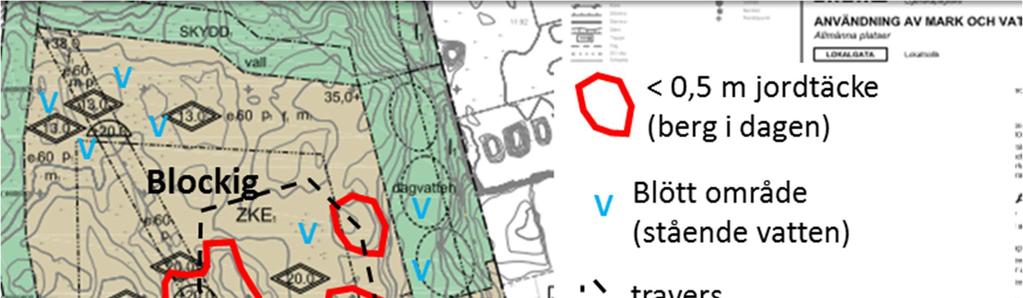

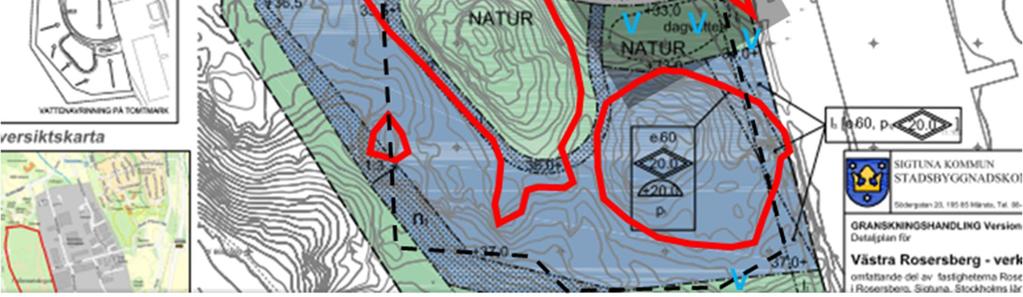

7 Figur 4. Karteringsresultat som visar de flesta berghällar, lineationszoner, samt blött område Generalkonsult Rosersberg 7

8 3 REKOMMENDATIONER Beroende på den planerade slutliga marknivån, kan en stor mängd bergschakt behövas. Berget som schaktas ur är sannolikt av bra ballastkvalité med flera användningsområden, som t.ex. betongballast, asfaltballast, vägunderbyggnad, osv. Om en mer exakt bergmodell är nödvändig för att beräkna schaktvolymer, kan en bergyta beräknas från vertikalt överdriven LIDAR-data i kombination med JB-sondering Generalkonsult Rosersberg 8
