PM GEOTEKNIK- PROJEKTERINGSUNDERLAG Träslövs Trädgårdsstad SÄBO, Del av Träslöv 30:1, Varberg

Transkript

1 VARBERGS FASTIGHET AB PM GEOTEKNIK- PROJEKTERINGSUNDERLAG Träslövs Trädgårdsstad SÄBO, Del av Träslöv 30:1, Varberg

2 PM GEOTEKNIK- PROJEKTERINGSUNDERLAG TRÄSLÖVS TRÄDGÅRDSSTAD SÄBO, DEL AV TRÄSLÖV 30:1, VARBERG KUND Varbergs Fastighet AB Varberg Helen Treslow KONSULT PROJEKT Träslövs Trädgårdsstad, SÄBO UPPDRAGSNAMN UPPDRAGSNUMMER FÖRFATTARE Madelene Markusson DATUM WSP Samhällsbyggnad Birger Svensson väg 28D Varberg Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Madelene Markusson ÄNDRINGSDATUM GRANSKAD AV Sven-Åke Öhman GODKÄND AV Madelene Markusson

3 INNEHÅLL 1 UPPDRAG DOKUMENTETS SYFTE PLANERAD BYGGNATION 4 2 UTFÖRDA UNDERSÖKNINGAR 5 3 BEFINTLIGA FÖRHÅLLANDEN 5 4 GEOTEKNISKA FÖRHÅLLANDEN JORDLAGER Sand Siltig lera Friktionsjord Fast botten HYDROGEOLOGISKA FÖRHÅLLANDEN RADON 7 5 BERGGRUNDSGEOLOGI 8 6 GEOTEKNISKA REKOMMENDATIONER ALLMÄNT DIMENSIONERINGSFÖRUTSÄTTNINGAR Allmänt Dimensionerande jordegenskaper Sammanställning SCHAKT BERGSCHAKT KONTROLL 12 Bilaga 1: Utvärdering med CONRAD av odränerad skjuvhållfasthet

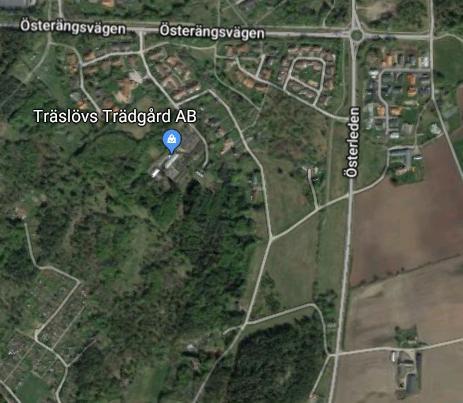

4 1 UPPDRAG På uppdrag av Varbergs Fastighet AB har WSP Sverige AB utfört en geoteknisk undersökning och utredning för ett särskilt boende för äldre, SÄBO, inom del av Träslöv 30:1 i Varberg, se rödmarkering i bild nedan. Figur 1: Aktuellt område för utredningen markerat med rött 1.1 DOKUMENTETS SYFTE Denna utredning och detta dokument har till syfte att dokumentera de geotekniska förutsättningarna samt ange geotekniska rekommendationer till övriga projektörer. Projektet bedrivs i samverkan med beställare, entreprenör och konsult. 1.2 PLANERAD BYGGNATION Inom området planeras en huskropp med 3 skepp i 3 våningar. Färdigt golv är planerat till +23,9, se bild nedan

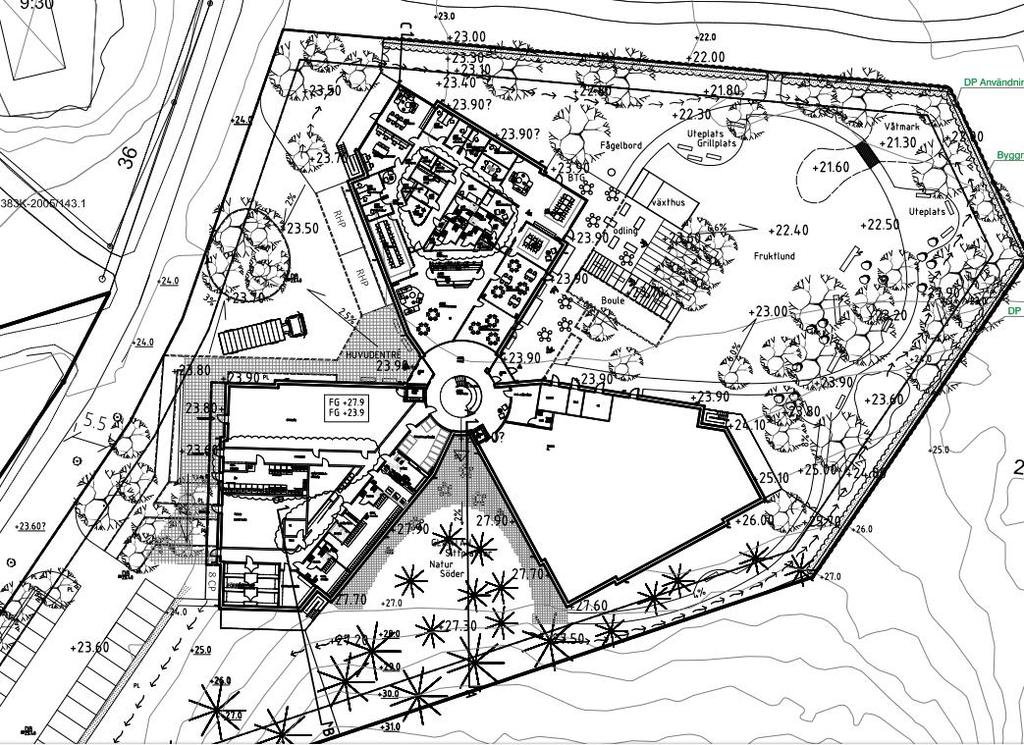

5 Figur 2: Planskiss 2 UTFÖRDA UNDERSÖKNINGAR Geotekniska fältundersökningar har utförts av WSP i januari 2018 samt provgropsgrävning i maj 2018 vilka redovisas i MUR, markteknisk undersökningsrapport daterad BEFINTLIGA FÖRHÅLLANDEN Undersökningsområdet ligger väster om Österleden och öster om Vallinsvägen intill det nyexploaterade området Arboretum etapp 1. Området utgörs till största delen av äng- och skogsmark med marknivåer från +27 till +22, sluttande åt nordöst. Undersökningsområdet gränsar i väster mot Vallinsvägen, i söder av ett höjdparti. Tvärs genom området går idag en liten grusväg som leder till en pumpstation öster om aktuellt område. I områdets nordvästra hörn finns en transformatorbyggnad

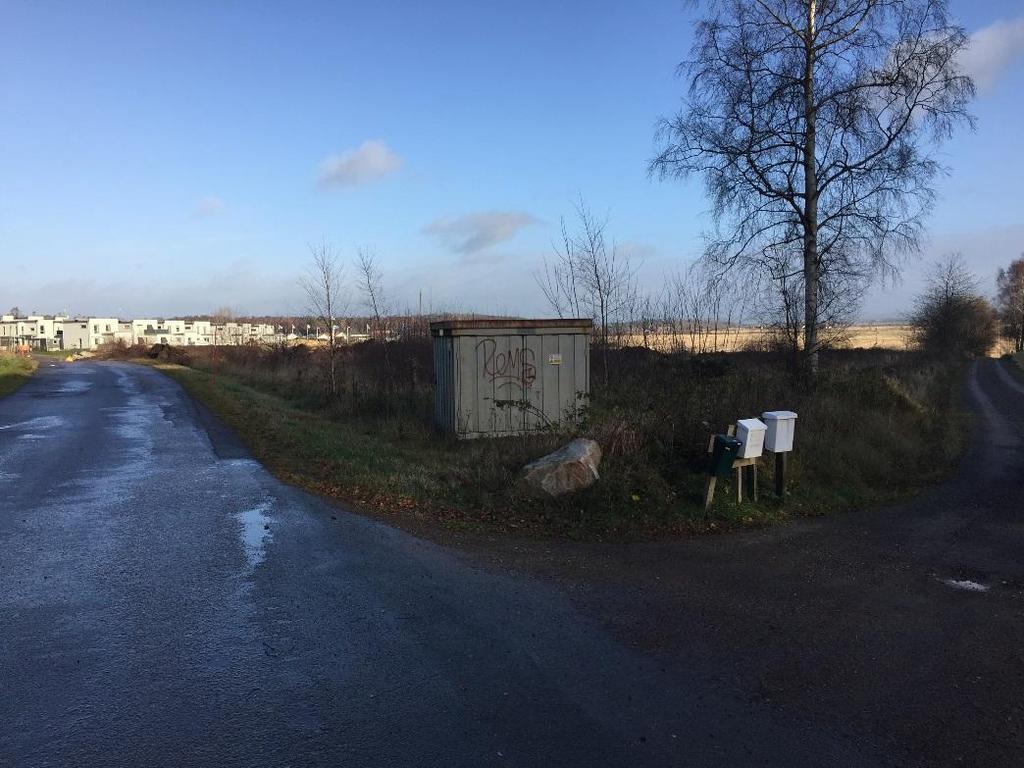

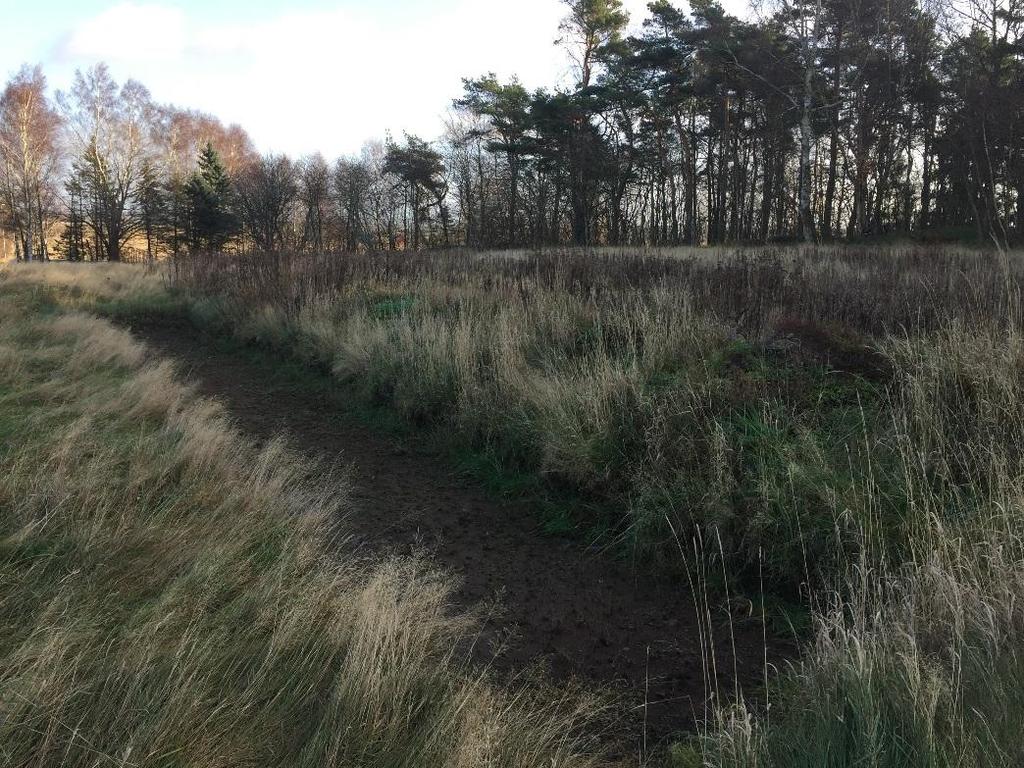

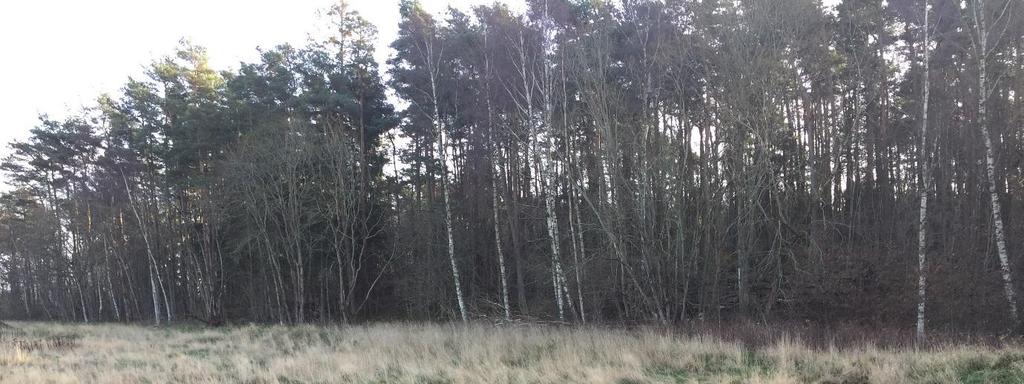

6 Foto 1: Fotot taget åt nordost på transformatorstation i den nordvästra delen. Foto 2 Foto taget åt söder på de arkeologiska urgrävningarna och skogsområdet i söder. 4 GEOTEKNISKA FÖRHÅLLANDEN 4.1 JORDLAGER Jordlagren består, under ett mulljordslager av sand ovan lera på friktionsjord på berg. Djupet till fast botten eller berg inom byggnaden bedöms variera mellan ca 0 till 10 meter

7 4.1.1 Sand Under mulljorden följer en grusig sand med en medelhög relativ fasthet enligt utförda trycksonderingar. Sand lagrets tjocklek varierar mellan ca 1 till 2,2 meter Siltig lera Under sanden följer en siltig lera inom den största delen av bygganden. Lerlagrets tjocklek varierar mellan 0 upptill 3,5 meter som mest. Underkant lerlagret ligger på mellan 3,5 till 5,5 meters djup under markytan. Enligt utförda CPT-sonderingar ca 150 meter nordöst om det aktuella området bedöms lerlagret vara överkonsoliderad med ca 80 kpa. Det värderade medelvärdet på den odränerade korrigerade skjuvhållfastheten bedöms till ca 50 kpa. Utifrån emperiska samband mellan skjuvhållfasthet och modulen, bedöms M0 vara ca 10MPa Friktionsjord Närmast berget finns ett lager friktionsjord som ej undersökts närmare. Den relativa fastheten bedöms som hög till mycket hög och utförda trycksonderingar har som regel stoppat i detta lager på block eller på berg Fast botten Utförda sonderingar, jordbergsonderingar, trycksonderingar och provgropar har stoppat på mellan 2,2 och 10,5 meter under markytan. 4.2 HYDROGEOLOGISKA FÖRHÅLLANDEN Två grundvattenrör har installerats under januari 2018 med en spetsnivå på +18,7 (G18W11) och +18,5 (G18W02). Avläsningar ligger på +21,8 till +22,7 i G18W11 vilket motsvarar ca 0 till 0,9 meter under markytan och mellan +22,4 till +23,1 i G18W02, vilket motsvarar ca 0,7 till 1,4 meter under markytan. Grundvattenytans nivå varierar med årstid och nederbörd. 4.3 RADON Erhållna mätvärden från radonundersökning i jord utförd sedan tidigare för detaljplanen visar på normalradonmark. Utförda undersökningar på berg för Arboretum etapp 2 visar på lågradonmark. Enligt Boverkets skrift Åtgärdermot radon i bostäder: 2015 rekommenderas byggnader även på lågradonmark att uppföras radonskyddande. Det innebär bl.a. tätning av rörgenomförningar och kulvertintag i husens bottenplatta och eventuella källarväggar. Husen skall konstrueras på ett sådant sätt så otätheter mot mark och sprickor i golv och källarytterväggar inte uppstår p.g.a. sättningar eller andra rörelser

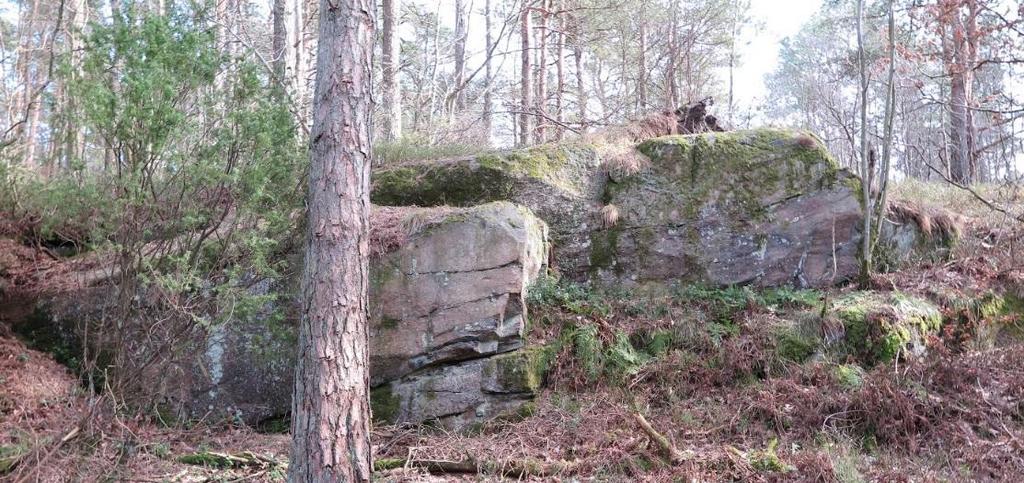

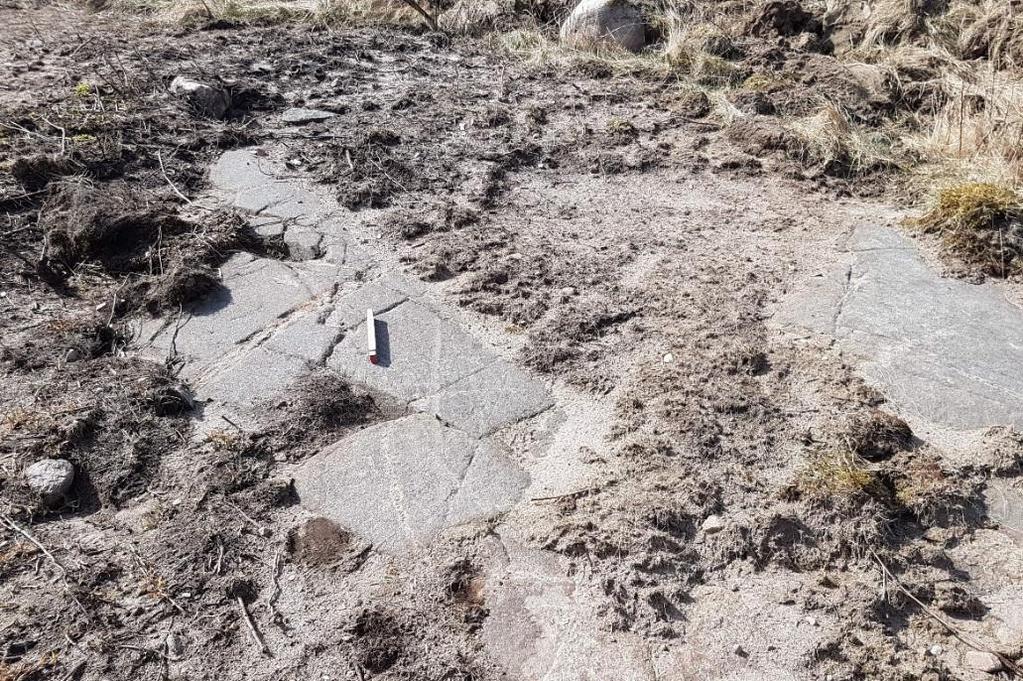

8 5 BERGGRUNDSGEOLOGI Berggrunden i området består av grå till röd gnejs med kornstorlek varierande från medel- till grovkornig. Inslag av diabas har observerats vid en berghäll (nummer 1 i 3). Bergmassan är medel- till storblockigt uppsprucken med sprickor som generellt är täta utan sprickfyllnad. Bergkvalitén är huvudsakligen god och inga svaghetszoner har observerats vid besiktningen. Samtliga berghällar och slänter bedöms vara stabila i dagsläget och det föreligger ingen risk för blocknedfall. Figur 3. Bild från observation Figur 4. Bild från observation

9 6 GEOTEKNISKA REKOMMENDATIONER 6.1 ALLMÄNT Byggnader bedöms kunna grundläggas utan grundförstärkning direkt i mark med följande förutsättningar och villkor: Under byggnad eller anläggning skall utskiftas all jord och fyllning som innehåller organiskt material såsom mulljord. Fyllning för byggnad, golv mm utförs i enlighet med AMA Anläggning 17 avsnitt CEB DIMENSIONERINGSFÖRUTSÄTTNINGAR Allmänt För plattgrundläggning kan nedanstående dimensioneringsparametrar användas. Typ av geoteknisk konstruktion plattgrundläggning Säkerhetsklass: SK2, γd= 0,91 Geoteknisk kategori GK Dimensionerande jordegenskaper Dimensionerande värden, = γm, partialkoefficient, enligt tabell nedan. Jordparameter Partialkoefficienter Dimensionerande jordparameter Tunghet, gk gg = 1,0 gd = gk / gg Odränerad skjuvhållfasthet, c uk gcu = 1,5 C ud = Cuk / gcu Dränerad skjuvhållfasthet, c k gc = 1,3 c d = c k / gc Inre friktionsvinkel, φ k gj = 1,3 φ k = arctan [(tan φ k) / g j] Förkonsolideringsspänning, σ ck gsc = 1,0 σ cd = σ ck / gsc Styvhetsmoduler, M gm = 1,0 M d = Mk / gm Karakteristiskt värde, = η, omräkningsfaktor, enligt tabell nedan, är värderat medelvärde

10 Valda η-faktorer för plattgrundläggning Delfaktor Värde för ø Packad fyllning och packad sprängsten Värde för ø för befintliga jordlager Värde för Cu för lera η1η2η3η4 0,9 0,9 0,9 η5η6 (Långsträckta plattor antas)* 1,0 1,0 1,0 η7η8 1,1 1,1 1,1 ηtot (produkten) 1,0 1,0 1,0** *Detta värde beror på vald konstruktion och kan ändras av konstruktionen. Om så är fallet skall de karakteristiska och dimensionerande värdena nedan omräknas. ** försiktigt valt värde från närliggande undersökning därför ηtot 1,

11 6.2.3 Sammanställning Dimensionerande jordegenskaper för plattgrundläggning redovisas i tabell nedan. Sammanställning dimensionerande värden. Packad fyllning minst materialtyp 2 (enl. AMA Anläggning 17) Värderat medelvärde Karakteristiskt värde Dimensionerande värde Friktionsvinkel, ø ,0 tyngd, γ / γm 19/21 kn/m 3 19/21 kn/m 3 19/21 kn/m 3 Modul 40 MPa 40 MPa 40 MPa Sand/ gr Sand Friktionsvinkel, ø ,3 tyngd, γ / γm 18/21 kn/m 3 18/21 kn/m 3 18/21 kn/m 3 Elasticitetsmodul, E 20 MPa 20 MPa 20 MPa Lera Friktionsvinkel, ø ,9 tyngd, γ / γm 17/17 kn/m 3 17/17 kn/m 3 17/17 kn/m 3 Elasticitetsmodul, M0 10 MPa 10 MPa 10 MPa Odränerad skjuvhållfasthet Cu 50 kpa 50 kpa 33 kpa Friktionsjord/Sand Friktionsvinkel, ø ,0 tyngd, γ / γm 18/21 kn/m 3 18/21 kn/m 3 18/21 kn/m 3 Elasticitetsmodul, E 30 MPa 30 MPa 30 MPa 6.3 SCHAKT Schakt skall utföras med betryggande säkerhet mot ras och skred. För schakter kan en släntlutning på 1:1,5 ansättas ned till 3 meters djup under förutsättning att schakt sker ovan grundvattenytan. Vid djupare schakter kontaktas geotekniker. Beroende på årstid, nederbörd samt schaktdjup kan schakter behöva länshållas. Eventuell grundvattensänkning skall utföras till minst 0,3 m under schaktbotten. 6.4 BERGSCHAKT Risken för bergschakt bedöms som liten

12 6.5 KONTROLL Kontroll ska utföras enligt rapport BFS 2011:10 EKS samt enligt Eurocode 7-2 kap 2.5 Kontroll. VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 500 kontor i 40 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. WSP Stab Stockholm-Globen Besök: Arenavägen 7 T: Org nr: Styrelsens säte: Stockholm wsp.com
