1 ASCAPE ARKITEKTUR Ren 14:2 PM Geoteknik

2 REN 14:2 PM Geoteknik KUND Matts Ingman Ascape Arkitektur AB KONSULT WSP Samhällsbyggnad Bergmästaregatan Falun Besök: Bergmästaregatan 2 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER PROJEKT UPPDRAGSNAMN Ren 14:2, Geoteknisk Undersökning UPPDRAGSNUMMER FÖRFATTARE Johannes Petrone Geotekniker Johannes Petrone johannes.petrone@wsp.com Geotekniker Tobias Sundkvist tobias.sundkvist@wsp.com DATUM ÄNDRINGSDATUM GRANSKAD AV Tobias Sundkvist GODKÄND AV Johannes Petrone Ren 14:2, Geoteknisk Undersökning

3 INNEHÅLL 1 UPPDRAG BAKGRUND PLANERAD BYGGNATION DOKUMENTETS SYFTE STYRANDE DOKUMENT TILLÄMPNINGSDOKUMENT 4 2 GEOTEKNISK KATEGORI OCH SÄKERHETSKLASS 5 3 BEFINTLIGA FÖRHÅLLANDEN 5 4 MARKTEKNISKA UNDERSÖKNINGAR GEOTEKNIK TIDIGARE UNDERSÖKNINGAR NU UTFÖRD UNDERSÖKNING MARKRADON HYDROLOGI 6 5 MARKTEKNISKA FÖRHÅLLANDEN JORDLAGERFÖLJD HYDROGEOLOGISKA FÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN SÄTTNINGSFÖRHÅLLANDEN MARKRADONFÖRHÅLLANDEN 7 6 SLUTSATSER OCH REKOMMENDATIONER STABILITET OCH SÄTTNINGAR GRUNDLÄGGNING OCH SCHAKT VIBRATIONER RADON ÖVERSVÄMNINGSANALYS KOMPLETTERANDE UNDERSÖKNING Ren 14:2, Geoteknisk Undersökning 3

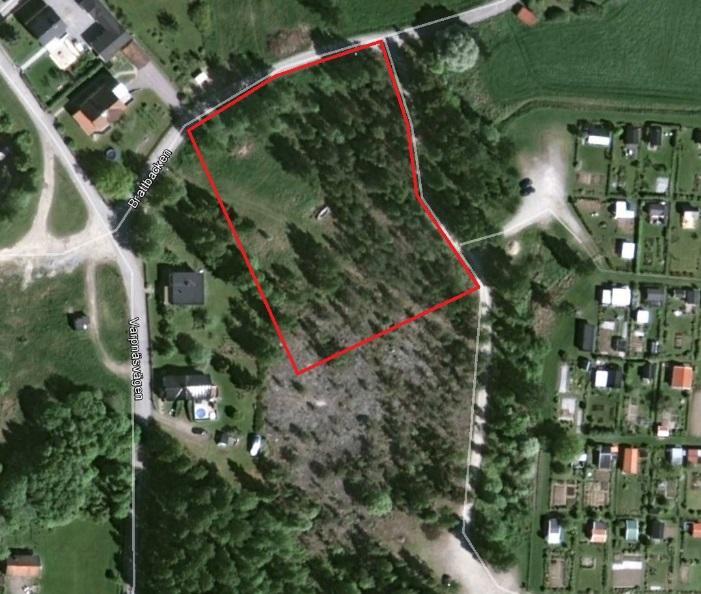

4 1 UPPDRAG 1.1 BAKGRUND På uppdrag av Ascape Arkitektur AB, har WSP Sverige AB utfört en översiktlig geoteknisk undersökning och en markradonundersökning på fastighet Ren 14:2, Södra Ren, Bollnäs, se figur 1. Figur 1: Aktuellt område för geoteknisk och markradon-utredning (Google Earth, 2018). 1.2 PLANERAD BYGGNATION Nordvästra delen av fastighet Ren 14:2 planeras att bebyggas med ett äldreboende i form av 6 lägenheter i 1 plan utan källare. Planerad byggnad är ca 40 x 20 meter i dimension. 1.3 DOKUMENTETS SYFTE Denna utredning och detta dokument har till syfte att översiktligt redogöra för de geotekniska och geologiska förutsättningarna på aktuellt område. Utredningen ska ligga till grund för uppförande av detaljplan. Denna handling är ej framtagen som ett underlag för projektering. 1.4 STYRANDE DOKUMENT à SS-EN :2005 à SS-EN : TILLÄMPNINGSDOKUMENT à BFS 2015:6 EKS Ren 14:2, Geoteknisk Undersökning

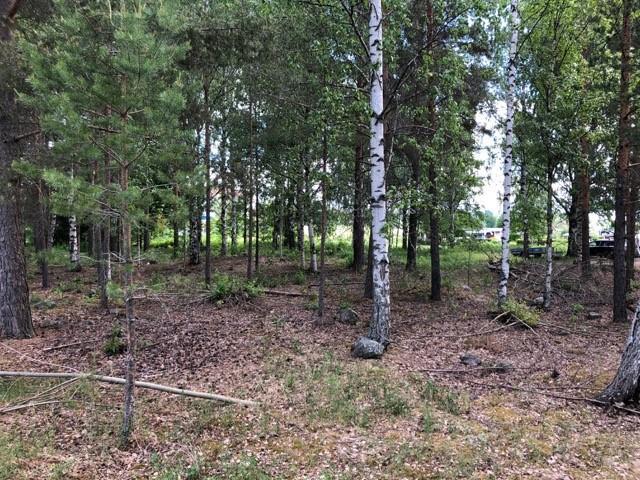

5 2 GEOTEKNISK KATEGORI OCH SÄKERHETSKLASS Geoteknisk kategori 2 (GK2) skall tillämpas vid dimensionering i detta skede enligt SS-EN :2005 och Säkerhetsklass 2 enligt BFS 2015:6 EKS BEFINTLIGA FÖRHÅLLANDEN Aktuellt område ligger i Södra Ren, ca 1 km nordost om centrala Bollnäs. Undersökningsområdet angränsas i norr av Brattbacken och i öster av en grusväg och kolonilottsområde. I väster angränsas undersökningsområdet av skog samt två villatomter. I syd angränsas undersökningsområdet av skog. I dagsläget består undersökningsområdet av en trädbevuxen yta, öppen gräsmark och en grusväg. Markförlagda ledningar finns längs Brattbacken i norra delen av undersökningsområdet. Marknivån inom undersökningsområdet är flack, med varierande marknivåer mellan ca +56 och + 57 (RH 2000). 4 MARKTEKNISKA UNDERSÖKNINGAR 4.1 GEOTEKNIK TIDIGARE UNDERSÖKNINGAR En tidigare geoteknisk undersökning har utförs av VIAK AB för en större del av fastighet Ren 14:2. Utförd undersökning och dess resultat som ansetts relevant för denna utredning har inarbetats i detta dokument. à Geoteknisk undersökning Bollnäs kommun, Ren 14:2, Stadsplan. VIAK AB, uppdragsnummer , daterad: NU UTFÖRD UNDERSÖKNING Fältundersökningen utfördes i september För redovisning av geoteknisk fältundersökning hänvisas till MUR (Markteknisk undersökningsrapport), WSP Sverige AB, uppdragsnummer , MUR Geoteknik.pdf, daterad MARKRADON Kontroll av markradon har utförts på området i september För redovisning av markradonundersökning hänvisas till MUR (Markteknisk undersökningsrapport), WSP Sverige AB, uppdragsnummer , MUR Geoteknik.pdf, daterad Ren 14:2, Geoteknisk Undersökning 5

6 4.3 HYDROLOGI En översvämningsanalys av fastigheten har utförts. För resultat av analysen hänvisas till PM Översvämningsanalys, WSP Sverige AB, uppdragsnummer , PM Översvämningsanalys.pdf, daterad MARKTEKNISKA FÖRHÅLLANDEN 5.1 JORDLAGERFÖLJD Sammanfattningsvis utgörs jorden vid planerad byggnation av fyllnadsmaterial bestående av sand och sprängsten som vilar på lera ovan friktionsjord. Fyllnadsmaterial Fyllnadsmaterialet består mestadels av sprängsten och sand. Jorden har i fält tolkats som mycket blockrik. Fyllningsmaterialets mäktighet bedöms till ca 3m enligt utförda undersökningar intill planerad byggnation. Lera Leran återfinns under fyllnadsmaterialet. Lagrets mäktighet har mätts upp till mellan ca 1 och 4 meter enligt nu utförda och tidigare undersökningar. Lerans vattenkvot varierar mellan ca 23 och 53 %. Konflytgränsen varierar mellan ca 30 och 60 %. Leran bedöms vara normal- till lätt överkonsoliderad. Friktionsjord Leran vilar på ett lager av friktionsjord med en mäktighet som varierar mellan ca 3 och 5 meter. Friktionsvinkeln har utvärderats i 1 undersökningspunkt, 18W01, och varierar mellan E-modulen har utvärderats i 1 undersökningspunkt, 18W01, och varierar mellan ca 1-12 MPa. Fast botten Djupet till fast botten varierar mellan ca 7 och 8 m. Sonderingar har avbrutits på grund av att de ej kunde neddrivas enligt för metoden normalt förfarande. Det har ej bedömt som stopp mot block eller berg, utan att jorden är för fast lagrad. Enligt SGUs jorddjupskarta kan bergnivån förväntas ligga mellan ca 5 och 10 m under befintlig markyta. 5.2 HYDROGEOLOGISKA FÖRHÅLLANDEN Ingen grundvattenyta har noterats vid undersökningen Vid undersökningen i oktober 1979 låg grundvattenytan ca 1 m under befintlig markyta. Med avseende på uppmätt vattenkvot i de lerprover som erhölls vid undersökningen 2018 bedöms grundvattenyta ligga ca 3-4 meter under Ren 14:2, Geoteknisk Undersökning

7 befintlig markyta vid planerad byggnad och närmare markytan i lägre liggande terräng. 5.3 STABILITETSFÖRHÅLLANDEN Marken i området är relativt plan, speciellt runt planerad byggnad. I de undersökningspunkter som omger planerad byggnad varierar höjden mindre än en meter. Höjden i närområdet kring fastigheten varierar mellan +55 och +57 (RH 2000). Då undersökningsområdet är relativt flackt och ingen större uppfyllning och/eller större urgrävningar bedöms utföras, anses stabilitetsförhållandena för tänkt byggnation vara tillfredställande. Ingen extra stabilitetsöversyn bedöms behöva utföras i detta skede. 5.4 SÄTTNINGSFÖRHÅLLANDEN Generellt är området sättningskänsligt. Fyllnadsmaterialet bedöms som känsligt för ojämna sättningar, då det finns en risk att massorna är ojämnt packade. Eventuella sättningar är momentana (omedelbara vid belastning). Leran i närområdet bedöms i befintligt förhållande vara normal- till lätt överkonsoliderad. Dock har leran i undersökningsområdet utsatts för last sedan mitten på 1950-talet och större sättningar har tagits ut. 5.5 MARKRADONFÖRHÅLLANDEN Radonmätning är utförd i 4 punkter och provtagning har utförts 0,7m under markytan. Provtagningen utfördes i fyllningsmaterial med mestadels sand. Utförda markradonmätningar visar på nivåer mellan ca 1-8 kbq/m 3. Uppmätta värden klassar marken som lågradonmark, som i fyllning av sprängsten definieras som markradonhalter under 10 kbq/m 3 enligt Markradon Handbok för undersökning och redovisning av markradonförhållanden (Åkerblom, Pettersson, Rosén, 1988, reviderad utgåva 1990) Ren 14:2, Geoteknisk Undersökning 7

8 6 SLUTSATSER OCH REKOMMENDATIONER Slutsatser och rekommendationer har grundat sig på följande förutsättningar: Nybyggnation av bostad, 6 lägenheter, 1 plan Dessutom har följande beaktats: Markradonförhållanden Översvämningsanalys De geotekniska förutsättningarna samt slutsatser och rekommendationer för dessa beskrivs nedan. 6.1 STABILITET OCH SÄTTNINGAR Läge för planerad byggnad ligger i område med fyllnadsmaterial bestående av sprängsten och sand som vilat på löst lagrad lera i minst 50 år (enligt Geoteknisk undersökning, daterad ). Då leran belastats så pass länge av ovanliggande fyllnadsmaterial bedöms de största sättningarna redan tagits ut i leran. För att säkerställa ojämna sättningar i fyllnadsmaterial ovan leran rekommenderas utförande enligt kap Stabiliteten för undersökningsområdet bedöms tillfredställande för planerad konstruktion. 6.2 GRUNDLÄGGNING OCH SCHAKT Schaktarbete skall utföras enligt AMA Anläggning 17 kap CBB. All schaktarbete ska följa Schakta säkert Säkerhet vid schaktning i jord utgiven 2015 av AB Svensk Byggtjänst och SGI. Med hänsyn till att konstruktionen utförs i ett plan med jämn lastfördelning bedöms byggnaden kunna grundläggas med platta på mark efter en mindre urgrävning av fyllningsmaterial om mindre sättningar tillåts. För att ta ut större sättningar bedöms urgrävning utföras till tjälfritt djup (ca 1,8m) och återfyllning och packning enligt AMA Anläggning 17. Urgrävningen utförs för att minimera risken för differentiella sättningar. 6.3 VIBRATIONER Vid entreprenadsskedet ska en bedömning avseende vibrationer konsulteras för att verifiera att inte närliggande fastigheter påverkas av markarbetet Ren 14:2, Geoteknisk Undersökning

9 6.4 RADON Marken inom undersökningsområdet klassas som lågradonmark. I Sverige är gränsvärdet för radonhalter i nya byggnader 200 Bq/m 3, med rekommendation från strålskyddsmyndigheten att radonhalten sänks till under 100 Bq/m 3. Vid lågradonmark ställs inga krav på utförande av grundkonstruktionen avseende radon. Att beakta är att undersökningsområdet består av fyllningsmassor och att högre radonhalter kan förekomma i intilliggande mark. Om nytt fyllnadsmaterial används i byggnation bör det finnas dokumentation för att säkerställa att materialet inte innehåller högre halter av radon. 6.5 ÖVERSVÄMNINGSANALYS Enligt Översvämningsanalys, daterad , bedöms inte byggnadens planerade läge i höjd och plan som riskfyllt utifrån dagvattenansamlingar vid extrem nederbörd eller översvämning vid höga flöden i Ljusnan. Läget ligger under nivå för beräknat högsta flöde (BHF), dock anses detta scenario mycket otroligt och osannolikt. 6.6 KOMPLETTERANDE UNDERSÖKNING Kompletterande undersökning med avseende på geoteknik bedöms ej krävas för fortsatt utredning av detaljplan enligt kap Ren 14:2, Geoteknisk Undersökning 9
