1 KILENKRYSSET AB GEOTEKNISKT PM Planarbete inom Strängnäs 3:21 och Spoven 1 med omnejd

2 GEOTEKNISKT PM Planarbete inom Strängnäs 3:21 och Spoven 1 med omnejd KUND Kilenkrysset AB KONSULT WSP Samhällsbyggnad Box Örebro Besök: Lagergrens gata 8 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER UPPDRAGSANSVARIG PROJEKT Strängnäs 3:21 & Spoven 1 UPPDRAGSNAMN Spoven 1 & Strängnäs 3:21 UPPDRAGSNUMMER FÖRFATTARE Emma Kruse DATUM GRANSKAD AV Martin Dreifaldt Jenny Seppas T +46(0) jenny.seppas@wsp.com HANDLÄGGARE GEOTEKNIK Martin Dreifaldt T +46(0) martin.dreifaldt@wsp.com Emma Kruse T +46(0) emma.kruse@wsp.com GODKÄND AV Jenny Seppas Spoven 1 & Strängnäs 3:21

3 INNEHÅLL 1 UPPDRAG BAKGRUND PLANERAD BYGGNATION DOKUMENTETS SYFTE 4 2 BEFINTLIGA FÖRHÅLLANDEN 4 3 MARKTEKNISKA UNDERSÖKNINGAR GEOTEKNIK Tidigare undersökningar Nu utförd undersökning MARKMILJÖ 5 4 MARKTEKNISKA FÖRHÅLLANDEN JORDLAGERFÖLJD Sektion A-A Sektion B-B Sektion C-C Jordens egenskaper GRUNDVATTENNIVÅER STABILITETSFÖRHÅLLANDEN SÄTTNINGSFÖRHÅLLANDEN 7 5 SLUTSATSER OCH REKOMMENDATIONER STABILITET SÄTTNINGAR VIBRATIONER FEL! BOKMÄRKET ÄR INTE DEFINIERAT. 5.4 OMHÄNDERTAGANDE AV DAGVATTEN KOMPLETTERANDE UNDERSÖKNING Spoven 1 & Strängnäs 3:21 3

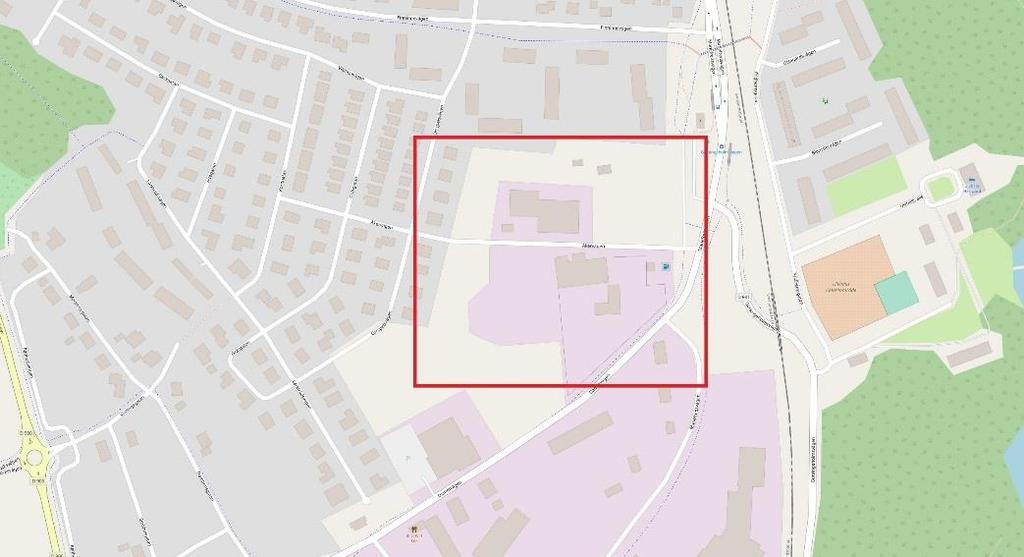

4 1 UPPDRAG 1.1 BAKGRUND På uppdrag av Kilenkrysset AB, har WSP Sverige AB utfört en översiktlig geoteknisk undersökning för Strängnäs 3:21 och Spoven 1 i södra Strängnäs, se figur 1. Undersökningsområdet ligger ca 2 km söder om centrala Strängnäs, i området Ulvhäll. Figur 1: Aktuellt område för geoteknisk utredning (OpenStreetMap). 1.2 PLANERAD BYGGNATION På den undersökta fastigheten planeras nybyggnation av bostäder med obestämd omfattning. Undersökningsområdet är sammanlagt ca 3 ha. 1.3 DOKUMENTETS SYFTE Denna utredning och detta dokument har till syfte att översiktligt redogöra för de geotekniska och geologiska förutsättningarna på aktuellt område. Utredningen ska ligga till grund för uppförande av detaljplan. Denna handling är ej framtagen som ett underlag för projektering. 2 BEFINTLIGA FÖRHÅLLANDEN Från väst till nordväst avgränsas området mot villakvarter och i den sydvästra delen av en mindre tätbevuxen skogsdunge och Sevab Strängnäs Energis industrifastighet. I syd till sydöst gränsar området med Mariefredsvägen. Området är flackt med en varierande markryta mellan +13,7 m i söder till +16,8 m i norr. Området sluttar svagt ner åt sydväst och har en lokal höjd i den mittre delen av området Spoven 1 & Strängnäs 3:21

5 Genom området går ett flertal ledningar där underlaget tillhandahållits från samtliga rörda ledningsägare. Det finns fyra större och två mindre industribyggnader på den berörda fastigheten samt en fotbollsplan och två större grönområden. Det går även en mindre kommunal väg genom området i horisontal riktning (Åkervägen). I den östra delen av området ligger även en St1 bensinstation. 3 MARKTEKNISKA UNDERSÖKNINGAR 3.1 GEOTEKNIK Tidigare undersökningar Inga tidigare undersökningar har använts för planering eller redovisning av denna utredning Nu utförd undersökning Fältundersökningen utfördes i december För redovisning av geoteknisk fältundersökning hänvisas till MUR (Markteknisk undersökningsrapport), daterad MARKMILJÖ Miljöteknisk markundersökning redovisas i separat rapport. 4 MARKTEKNISKA FÖRHÅLLANDEN 4.1 JORDLAGERFÖLJD Generellt i området utgörs det översta lagret, ca 1-2 m, av fyllning följt av torrskorpelera. Detta lager underlagras av lera på ett djup mellan 3-5 m. Leran förekommer på den södra sidan av fastigheten Strängnäs 3:21 och fortsätter upp i nordvästlig riktning. I den norra och östra delen av området förekommer ingen lera där påträffas istället, från markytan, fyllning 0,5 m 1 m som underlagras av torrskorpa innan sonderingen når fastare material och stopp. Stopp i dessa delar nås vid grunda djup mellan 1,5 m i norr och 3 m i öst. Enligt jordartskartan går ett moränstråk i denna del av områden som kan förklara orsaken till stopp i troligt fastare lager. Tre sektioner har valts i området efter de utförda undersökningspunkterna. Sektionerna kan ses i figur 2 nedan där sektion A-A Går i den norra delen, sektion B-B i den östra delen (mot bergknallen i mitten av området) och sektion C-C som går i områdets nordöstra del Spoven 1 & Strängnäs 3:21 5

6 Figur 2: bild över dragna sektioner i undersökningsområdet Sektion A-A Lager 1: 0,5 m fyllning med innehåll av växtdelar, mull, torrskorpa och mestadels sand. Lager 2: 1 m torrskorpa med siltigt innehåll ner till fast stopp Sektion B-B Östra delen av sektionen Lager 1: 0,5 m fyllning med innehåll av växtdelar, mull, sand och mestadels lera. Lager 2: 0,5 m torrskorpa med siltigt innehåll. Lager 3: 2 m lera med spår av växtdelar. Lager 4: 3 m lera som i övre delen siltig och mot djupet övergår i en fortsatt siltig lera med skikt av silt och sand. Ett mäktigare skikt av sand eller fastare material har tolkats närmare bottnen innan stopp. Västra delen av sektionen 2 m fyllning innehållande grusig sand till grusig sandig torrskorpa ner till stopp som troligen är berg Sektion C-C Östra delen av sektionen Lager 1: 0,5 m fyllning med innehåll av mull och lera till sand och grus. Lager 2: 0,5-1 m siltig torrskorpa. Lager 3: 2 m lera med spår av växtdelar Spoven 1 & Strängnäs 3:21

7 Lager 4: 2 m siltig lera med spår av siltiga och sandiga skikt. Lager 5: 0,5-1 m friktionsmaterial ner till stopp Jordens egenskaper De geotekniska egenskaperna i området är likvärdiga i alla sonderingspunkterna och kan därför ge en generell bedömning samlad för hela området. Uppmätt vattenkovt i området ligger mellan % och uppmätt konflytgräns mellan % med en avvikelse på uppmätta 37 % vid djupet 4 m i borrpunkten 17W006. Där avvikelsen påträffas övergår lera till ett märkbart tolkat sandskikt och anses därför inte påverka den generella resultatbilden av konflytgränsen för hela området. Skjuvhållfastheten i området ligger högt med ett spann mellan kpa där det lägre resultatet fås mot ett ökat djup. Resultatet påvisar en starkt överkonsoliderad lera i det undersökta området. 4.2 GRUNDVATTENNIVÅER Installerat grundvattenrör visar på en fri vattenyta mellan 2-3 m under markytan, vilket motsvarar nivån ca +12 m. Installerat rör har satts ner till friktionsjorden på ett djup av ca 5 m. Grundvattennivån varierar med årstid och mängden nederbörd. I området påträffas också ett blötare dike i den södra delen som fortsätter upp i nordlig riktning. 4.3 STABILITETSFÖRHÅLLANDEN Området bedöms inte ha någon direkt stabilitetsproblematik på grund av den flacka lutningen och den fasta jordlagerföljden tillsammans med den höga skjuvhållfasthet på leran. 4.4 SÄTTNINGSFÖRHÅLLANDEN Jorden är inte sättningsbenägen då leran i området är högt överkonsoliderad. Leran har tidigare varit utsatt för mycket högre laster än vad den utsätts för idag. 5 SLUTSATSER OCH REKOMMENDATIONER De geotekniska förutsättningarna i området anses goda i både stabilites- och sättningssynpunkt men redovisade slutsatser ska betraktas som rekommendationer inför detaljplan och inte som dimensioneringsunderlag Spoven 1 & Strängnäs 3:21 7

8 5.1 STABILITET Då stabiliteten i området anses god bör ändå konsultation med geotekniker utföras vid större förändring av befintliga förhållanden eller vid planering av schakt i samband med byggnation. 5.2 SÄTTNINGAR Efter utförd utredning bedöms jorden inte vara sättningskänslig och därför kan sannolikt bostäder upp till tre plan plattgrundläggas men kräver vidare utredas för att säkerställa. Bebyggelse högre än treplanshus bör troligen pålas ner till fast botten eller förstärkas på annat sätt. Projektering av grundläggningar ska ske i samråd med geotekniker. Om en sänkning av grundvattenytan planeras bör detta iakttas i ytterligare utredning med hänsyn till sättningspåverkan då sänkningen påverkar sättningarna negativt. 5.3 OMHÄNDERTAGANDE AV DAGVATTEN På grund av jordens täta material och höga grundvattennivå bedöms marken ej lämplig för lokal infiltration av dagvatten. Markens täthet under fyllningen gör den dock lämplig för fördröjningsmagasin. 5.4 KOMPLETTERANDE UNDERSÖKNING Kompletterande undersökning med avseende på geoteknik bedöms ej krävas för fortsatt utredning av detaljplan. Dock krävs kompletterande undersökningar vid detaljprojektering, då dimensioneringsparametrar skall framarbetas till konstruktör, alternativt för förfrågningsunderlag Spoven 1 & Strängnäs 3:21
