1 PLANERINGSUNDERLAG GEOTEKNIK MEJERIET 7, YSTADS KOMMUN UPPRÄTTAD: REVIDERAD: Upprättad av Granskad av Godkänd av Elisabeth Lindvall Fredrik Griwell Fredrik Griwell

2 Innehållsförteckning 1 Uppdrag Underlag Objektsbeskrivning Geotekniska förhållanden Topografi och vegetation Jordlagerbeskrivning Material och tjälfarlighet Schaktbarhet Stabilitet och sättningar Hydrogeologiska förhållanden Geotekniska bedömningar och rekommendationer Grundläggning Ledningar Gator/Hårdgjorda ytor Byggnader Avvattning Schaktning Grundvattensänkning Fyllning och packning Markradon Fortsatta undersökningar (6) Version 2.0

3 1 Uppdrag har på uppdrag av Ystad kommun utfört en geoteknisk undersökning som underlag till detaljplan för fastigheten Mejeriet 7, i Ystad. Syftet med undersökningen är att klargöra de geotekniska förutsättningarna för detaljplanarbete inom fastigheten. Detta planeringsunderlag beskriver de geotekniska förutsättningarna inom aktuellt område samt rekommendationer inför fortsatt planering och projektering. Exakt placering och utformning av nya anläggningar på fastigheten är i nuläget ej fastställda. Undersökningsresultaten kan därför inte användas fullt ut för dimensionering av grundläggning. Ett illustrationsförslag från exploatören finns dock och presenteras i figur 1 nedan. Figur 1. Illustration över exploatörens förslag på ny bebyggelse inom Mejeriet 7. Källa: Ystad kommun, daterad , illustration: NP arkitekter. Samtliga nivåer i detta planeringsunderlag avser nivåer i RH 2000 om inget annat anges. 2 Underlag Inom aktuellt projekt har utfört geoteknisk undersökning. Resultaten därifrån redovisas i följande dokument: [1] Markteknisk undersökningsrapport, Översiktlig geoteknisk undersökning, Mejeriet 7, Ystad kommun, upprättad av, daterad (6) Version 2.0

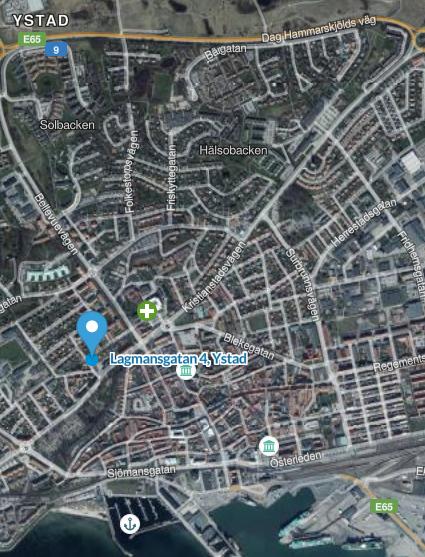

4 Planeringsunderlag Geoteknik 3 Objektsbeskrivning Aktuellt område ligger i centrala Ystad och avgränsas av Kyrkogårdsgatan i söder och Lagmansgatan i väst. Se figur 2 nedan. Idag bedriver Post Nord företagscenter postverksamhet inom fastigheten. Figur 2. Översiktskarta av Mejeriet 7, Källa: Hitta.se. Rödmarkerat område är undersökningsområdet. 4 Geotekniska förhållanden 4.1 Topografi och vegetation Inom fastigheten Mejeriet 7 består ytorna till störst del av asfalt. Markytan inom undersökningsområdet sluttar något åt nordost och nivåer vid inmätta punkter varierar mellan +10,8 och +9, Jordlagerbeskrivning Enligt utförda undersökningar består jordlagren av fyllning på mestadels lermorän. Lager av sand mellan fyllning och lermorän och i lermoränen förekommer inom undersökningsområdet. Fyllningen under asfalten består av mulljord, grusig sand, tegel slagg och ställvis även av lermorän. Mäktigheten på fyllningen varierar mellan 1,3 och 2,8 meter i utförda undersökningspunkter. Sanden påträffas i undersökningspunkterna 1703, 1704 och Denna förekommer ställvis som grusig, mullhaltig och med ler- samt torvskikt. Sanden påträffas på mellan 1,6 och 2 meters djup och har en varierande mäktighet mellan 0,7 och 2,2 meter. Lermoränen påträffas på mellan 1,3 och 3,9 meters djup och mäktigheten går ner till undersökt skruvprovtagningsdjup. Enligt utförda CPTu-sonderingar har jordlagren en medelhög till mycket hög odränerad skjuvhållfasthet enligt IEG:s rapport 13:2010 om klassificeringsprinciper. 4(6) Version 2.0

5 4.3 Material och tjälfarlighet Den dominerande jordarten under fyllning och sandlager är lermorän/lerig morän som tillhör materialtyp 4A-4B och tjälfarlighetsklass 3 enligt AMA Anläggning Schaktbarhet Med utgångspunkt från utförda sonderingar och provtagningar bedöms befintlig lermorän/ lerig morän kunna hänföras till schaktbarhetsklass 4. Schaktklassificeringen är bedömd enligt system -85, BFR Rapport R130: Stabilitet och sättningar Det råder ingen generell stabilitets- eller sättningsproblematik inom området. 5 Hydrogeologiska förhållanden Djup till grundvattnet har mätts i 2 installerade grundvattenrör vid 2 tillfällen och varierar mellan 0,9 och 2,6 meter under markytan vilket motsvarar nivåer mellan +8,6 och +7,9. Fri vattenyta i utförda skruvprovtagningshål har lokaliserats i 4 undersökningspunkter och varierar mellan 2,0 och 4,6 meter under markytan vilket motsvarar nivåer mellan +8,1 och +6,2. Det ska observeras att grundvattennivån varierar med årstid och nederbörd och kan återfinnas på andra nivåer än de ovan angivna. 6 Geotekniska bedömningar och rekommendationer 6.1 Grundläggning De geotekniska förhållandena för grundläggning inom området är goda. 6.2 Ledningar Grundläggning av planerade ledningar kan utföras utan grundförstärkning i befintliga naturligt lagrad lermorän under befintlig fyllning. Ledningsbädd ska generellt utföras. 6.3 Gator/Hårdgjorda ytor Nya gator och hårdgjorda ytor dimensioneras för den materialtyp och tjälfarlighetsklass som återfinns på terrassnivå. 6.4 Byggnader Utförd undersökning visar att enklare byggnader kan grundläggas i naturligt lagrad jord. All fyllning ska utskiftas innan grundläggning kan utföras. 5(6) Version 2.0

6 Om grundläggning med källare ska utföras kommer en temporär grundvattensänkning att behöva utföras under byggskedet. Källaren kommer vidare att behöva utföras vattentät alternativt med dränering. 6.5 Avvattning Markytor ska utföras med fall från byggnader. 6.6 Schaktning Schaktning bedöms normalt kunna ske med slänt under förutsättning att grundvattenytan ligger eller är sänkt till, minst 0,5 meter under schaktbotten. 6.7 Grundvattensänkning Erforderlig temporär grundvattensänkning ska utföras innan markarbeten påbörjas. Tillfällig avsänkning av grundvattennivån får endast utföras om det är uppenbart att varken allmänna eller enskilda intressen skadas genom erforderlig pumpning. I annat fall krävs tillstånd enligt miljöbalken. 6.8 Fyllning och packning Generell uppfyllning inom området vid terrasseringsarbeten bedöms kunna utföras utan problem efter att all fyllning har avbanats. Uppfyllning under planerade konstruktioner ska utföras med grus- eller sandmaterial. Befintliga jordmassor av lermorän kan nyttjas som fyllning vid terrasseringsarbeten inom området. 6.9 Markradon Enligt utförda markradonmätningar, presenterade i tillhörande MUR [1], krävs radonskyddat byggande vid nybyggnation. Mätningar tyder på radonhalter i normalriskintervallet enligt Boverkets rekommendationer för klassning av mark ur radonsynpunkt. 7 Fortsatta undersökningar Undersökningens omfattning uppfyller syftet att översiktligt kartlägga jordprofilen och relativ fasthet inom området. Vid detaljprojektering av byggnader och konstruktioner krävs att kompletterande undersökningar utförs i läge för dessa och materialparametrar för grundläggning av varje specifikt objekt tas fram. 6(6) Version 2.0
