1 Översiktlig geoteknisk undersökning Skuthamn, Ludvika kommun PM GEOTEKNIK GRANSKNINGSHANDLING

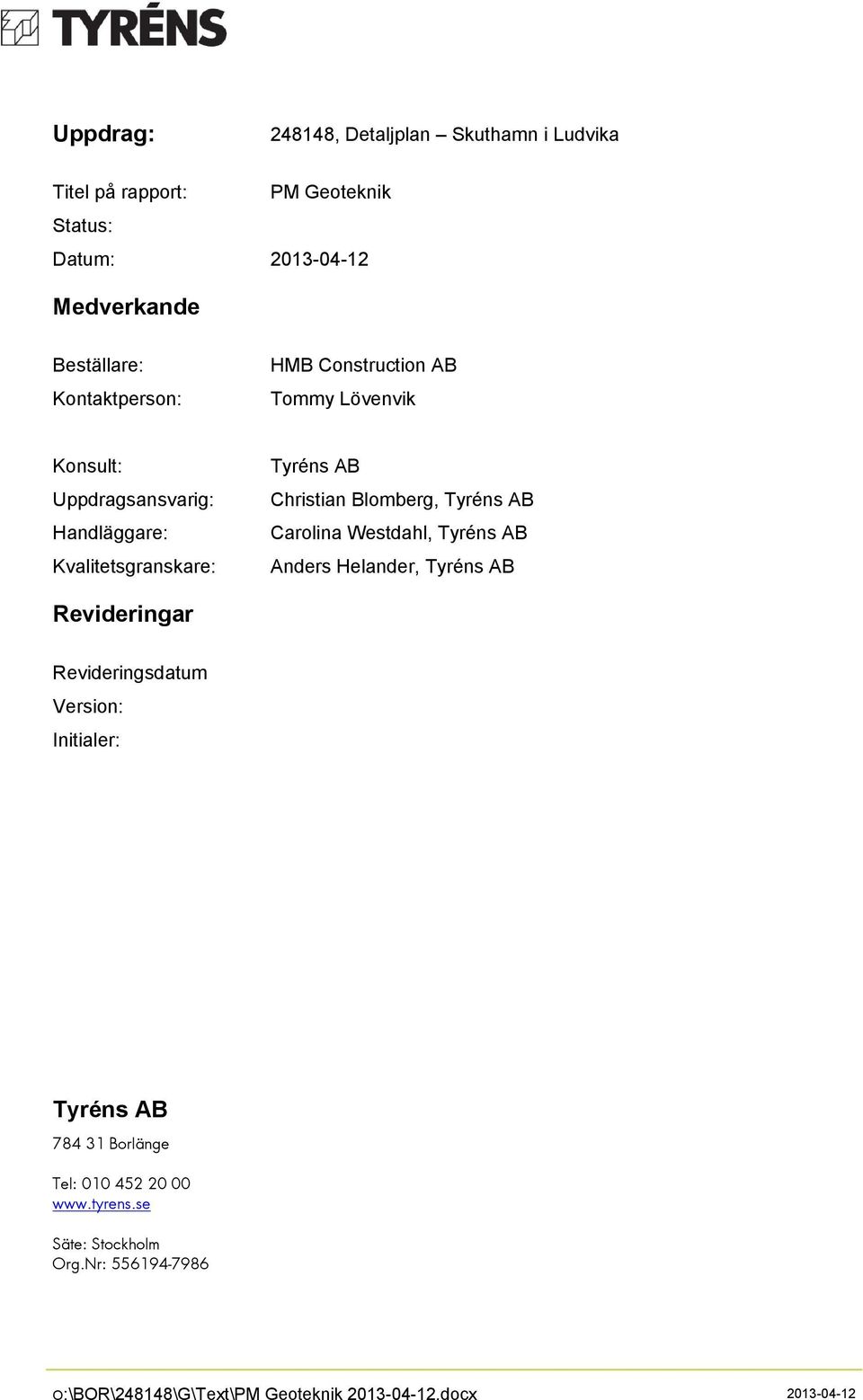

2 Uppdrag: , Detaljplan Skuthamn i Ludvika Titel på rapport: PM Geoteknik Status: Datum: Medverkande Beställare: Kontaktperson: HMB Construction AB Tommy Lövenvik Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Christian Blomberg, Tyréns AB Carolina Westdahl, Tyréns AB Anders Helander, Tyréns AB Revideringar Revideringsdatum Version: Initialer: Tyréns AB Borlänge Tel: Säte: Stockholm Org.Nr:

3 Inledning Sammanställning av undersökningar redovisas i en separat rapport, Markteknisk undersökningsrapport/geoteknik (MUR/Geo), daterad Innehållsförteckning 1 Allmänt Områdesbeskrivning Geotekniska undersökningar Geotekniska förhållanden Jordlagerförhållanden Hydrogeologiska förhållanden Grundläggningsförutsättningar Grundläggning av byggnader Grundläggning av vägar Schakt för VA-ledningar Stabilitet Förslag till fortsatta utredningar (7)

4 1 Allmänt Tyréns AB har utfört en översiktlig geoteknisk undersökning för detaljplanering av bostadsområde vid Skuthamn i Ludvika kommun. Syftet med undersökningen är att ge en övergripande bild av markförhållandena i området. I området planeras det att byggas 8 stycken bostadshus, varav hälften är tvåplanshus (Hus A) och resterande är femplanshus (Hus B). Hus A är planerade att byggas närmst strandkanten. I anslutning till strandkanten anläggs även en GC-väg. 1.1 Områdesbeskrivning Det aktuella området är ca 150x300m och ligger mellan länsväg 247 och Väsman, se figur 1. Figur 1. Översiktsbild Området består till merparten av blandskog. Söder om det aktuella området finns ett ängsområde och badplats. Öster om länsväg 247 finns ett befintligt bostadsområde. Mellan det aktuella området och länsväg 247 finns en befintlig GC-väg. Det aktuella området sluttar mot Väsman. En skiss av planerat bostadsområde redovisas i figur 2. 4(7)

5 Figur 2: Skiss av planerat bostadsområde 2 Geotekniska undersökningar Geotekniska undersökningar har utförts i april 2013 av Tyréns AB och redovisas i Markteknisk undersökningsrapport (MUR) daterad Geotekniska förhållanden 3.1 Jordlagerförhållanden Enligt utdrag från jordartskartan består marken i området av morän, se figur 3. Figur 3: Utdrag från jordartskarta 1: : , källa: Den geotekniska undersökningen som utförts bekräftar till stor del informationen given från jordartskartan. Jordarna har klassats som grusig sandig siltig morän (grsasiti) samt sandig siltig 5(7)

6 morän (sasiti) och har generellt över området medelhög till hög relativ fasthet. Ytligt består marken av ett tunt lager mulljord. 3.2 Hydrogeologiska förhållanden Markytan i området slutar ner mot sjön Väsman. Ett grundvattenrör är installerat mitt i området cirka 35 meter från strandkant. Tabell 1 Resultat från utförda grundvattenmätningar Grundvattenrör Spetsnivå Marknivå Observation GWT4 +158,2 +163,5 +160,2 Djupet till grundvattenytan kan antas variera över området, i avläst punkt är vattenytan ca 3,3 meter under markytan. Mot väsman minskar djupet och i motsatt riktning ökar djupet mot cykelvägen som till viss del dränerar/avskärmar området mot ytligt grundvatten. 4 Grundläggningsförutsättningar 4.1 Grundläggning av byggnader Grundläggning i området bedöms kunna utföras med hel kantförstyvad bottenplatta på ett minst 0,3 meter tjockt dränerade och kapillärbrytande skikt av grus- eller krossmaterial enligt AMA Anläggning 10 CEB.212. Grundläggning bör utföras frostfritt på tjälfritt djup alternativt med frostskyddsisolering av cellplast. Vid schakt för grundläggning ska all eventuell mulljord och organiskt material avlägsnas innan påförande av fiberduk enligt AMA Anläggning 10 DBB.1 och dränerande lager av grus. Grundläggning ska utföras på morän. Packning utförs enligt anvisningar i AMA Anläggning 10, tabell CE/4. Grundläggningen för bostadshus ska dimensioneras enligt Eurokod 7 (SS-EN ) och det svenska tillämpningsdokumentet för plattgrundläggning där geokonstruktioner hänförs till geoteknisk kategori 2 (GK2) och säkerhetsklass 2 (SK2, γ d =0,91). I projekteringsskedet bör undersökningen kompletteras med hejarsondering i huslägen samt med ytterligare grundvattenrör för att erhålla komplett underlag till dimensionering av grundkonstruktioner, se kapitel Grundläggning av vägar Lokalvägar inom området anläggs utan förstärkningsåtgärder på fiberduk och naturlig terrass av morän, organiskt material ska avlägsnas innan påförande av förstärkningslager. Jordarna i området varierar mellan materialtyp 3 och 4A. Terrassen är måttligt tjälfarlig och överbyggnad för vägar kan dimensioneras för tjälfarlighetsklass 3. Genom att tillse god dränering av vägkroppen, exempelvis genom djupa diken minskar risken för tjälproblematik i området. 4.3 Schakt för VA-ledningar Schakter för va-ledningar kommer att utföras i morän vilket bitvis kan vara svårschaktat. Moränen kan variera mellan schaktbarhetsklass 4 och 5. Schakt för ledningar ska utföras enligt AMA Anläggning CBB.3. 6(7)

7 5 Stabilitet Då byggnader och vägar grundläggs på morän och på betydande avstånd från strandlinjen anses risken för stabilitetsbrott vara mycket liten. Stabilitetsberäkningar har ej utförts. 6 Förslag till fortsatta utredningar Grundläggningen ska dimensioneras enligt Eurokod 7 (SS-EN ) och det svenska tillämpningsdokumentet för plattgrundläggning där geokonstruktioner hänförs till geoteknisk kategori 2 (GK2) och säkerhetsklass 2 (SK2, γ d =0,91). I projekteringsskedet bör undersökningen kompletteras med hejarsondering i huslägen samt med ytterligare grundvattenrör för att erhålla komplett underlag till dimensionering av grundkonstruktionen. 7(7)
