Översiktlig geoteknisk undersökning Norra industriområdet, Storuman PM GEOTEKNIK SLUTRAPPORT

Transkript

1 Översiktlig geoteknisk undersökning Norra industriområdet, Storuman PM GEOTEKNIK SLUTRAPPORT

2 Uppdrag: , Geoteknisk undersökning Titel på rapport: PM Geoteknik Status: Slutrapport Datum: Medverkande Beställare: Kontaktperson: Storumans kommun Debora Jonsson Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Julia Öman, Tyréns AB Julia Öman, Tyréns AB Maja Örberg, Tyréns AB Revideringar Revideringsdatum Version: Initialer: Tyréns AB Umeå Tel: Säte: Stockholm Org.Nr:

3 Innehållsförteckning 1 Inledning Utförda undersökningar Aktuellt område Underlag för aktuell undersökning Undersökningsresultat Längs med planerad väg Område för planerade industribyggnader Rekommenderade kompletterande undersökningar (8)

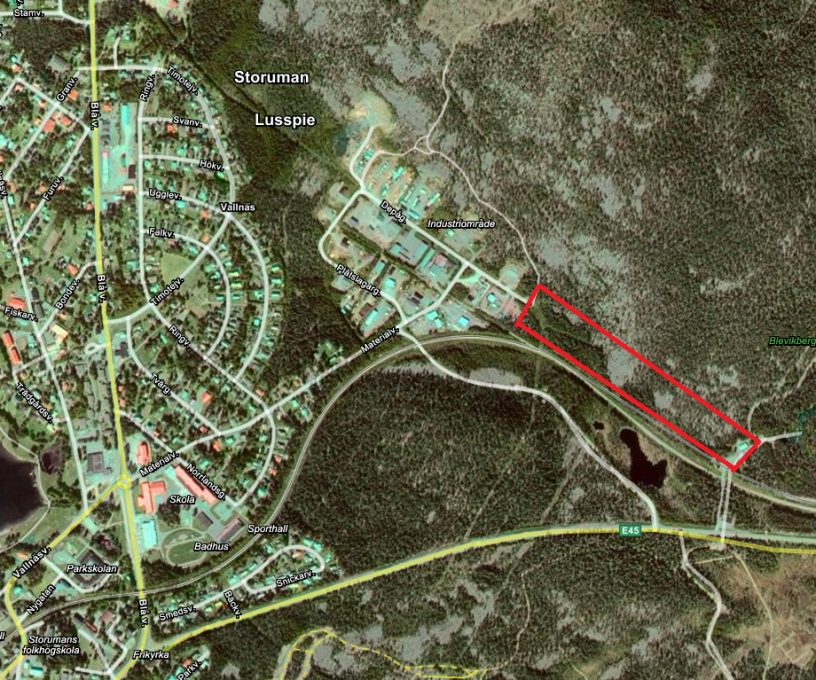

4 1 Inledning Tyréns AB har på uppdrag av Storumans kommun utfört en översiktlig geoteknisk undersökning för utbyggnad av norra industriområdet i Storuman. Utredningen ska ligga som grund för blivande detaljplan. I uppdraget ingick endast att undersöka området okulärt utan ytterligare undersökningsmetoder. Geotekniska rekommendationer såsom till exempel grundläggning, schaktning och dikning ingick ej uppdraget. 2 Utförda undersökningar En geoteknisk fältundersökning utfördes den 5:e december 2012 av Tyréns geotekniker Julia Öman. Undersökningen omfattade okulär besktining av aktuellt område. Vid undersökningstillfället låg ca 10 cm snö på backen, vilket begränsade möjligheterna att utföra okulär besiktning av de geotekniska förhållandena. 3 Aktuellt område Aktuellt område ligger i nordvästra delen av Storuman, norr om järnvägen och öster om befintligt industriområde, se figur 1. I området planeras industribyggnader samt en ny väg längs med norra delen av området (längs med befintlig järnväg). Figur 1 Aktuellt område markerat i rött. 4 Underlag för aktuell undersökning Ortofoton har används som underlag för utförd undersökning. Ingen tidigare utförd geoteknisk undersökning har hittats på Storumans kommun. För aktuellt område finns ingen jordartskarta. 4(8)

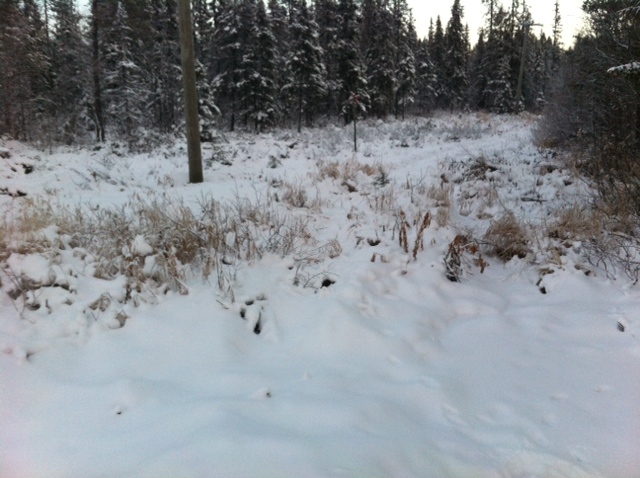

5 5 Undersökningsresultat 5.1 Längs med planerad väg I områdets nordvästra del utgörs befintlig vegetation av ett myrområde med snårskog och gräs. I ytan syns vatten och is och jorden bedöms utgöras av torv. Markytan är som blötast ca 50 m in i område för att sedan upplevas mindre blöt, se figur 2. Jorden bedöms dock ytligt utgöras av torv fram tills den planerade vägen skär befintlig kraftledning. Därefter kommer ett torrare område som bedöms utgöras av morän, eftersom block syns i ytan. Fram till att vägen slutar bedöms området utgöras av moränmark med inslag av ett flertal mindre torvområden, se figur 3. I områden med moränmark utgörs vegetationen av gran- och tallskog med en svag dominans av tallskog. Ett fåtal block finns synliga i ytan. Att dra tydliga gränser mellan myr- och moränmark var svårt vid undersökningstillfället, eftersom marken var täckt med snö och delvis frusen. Planerad väg går i närheten av en befintlig skoteled, vilket även försvårade gränsdragningen eftersom vegetationen ej var i dess naturliga förhållande. Figur 2 Vegetation av myr längs med början av planerad väg. Stakkäppen markerar väg mitt. 5(8)

6 Figur 3 Vegetation av främst moränmark i slutet på området för planerad väg. Terrängen längs med planerad väg är relativt plan. Grundvattennivån har ej undersökts men bedöms ligga ytligt i områden med myrmark. 5.2 Område för planerade industribyggnader I området för planerade industribyggnader utgörs vegetationen främst av gran- och tallskog. Jorden bedöms utgöras av moränmark med ett relativt tunt lager av skogstorv, se figur 4. Blockhalten är hög i området. Stora delar av området är täckt med ytblock, se figur 5. Ytblockens storlek varierar mellan finblock och mycket stora block. 6(8)

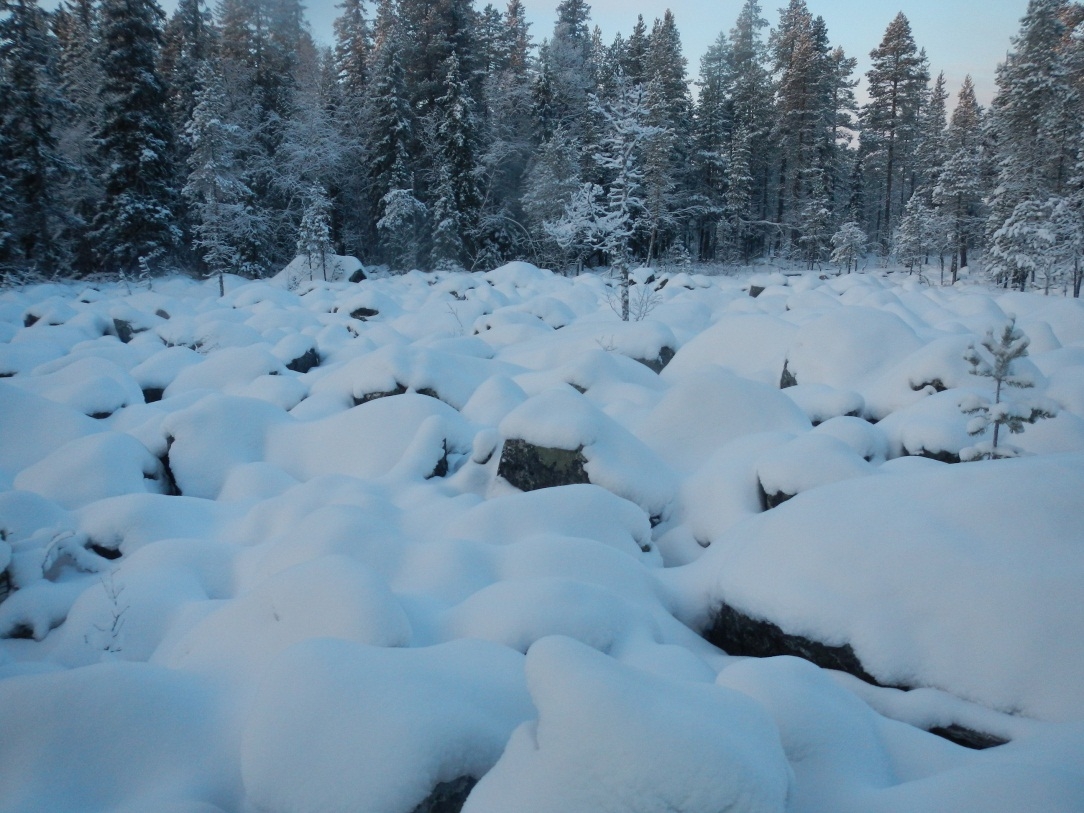

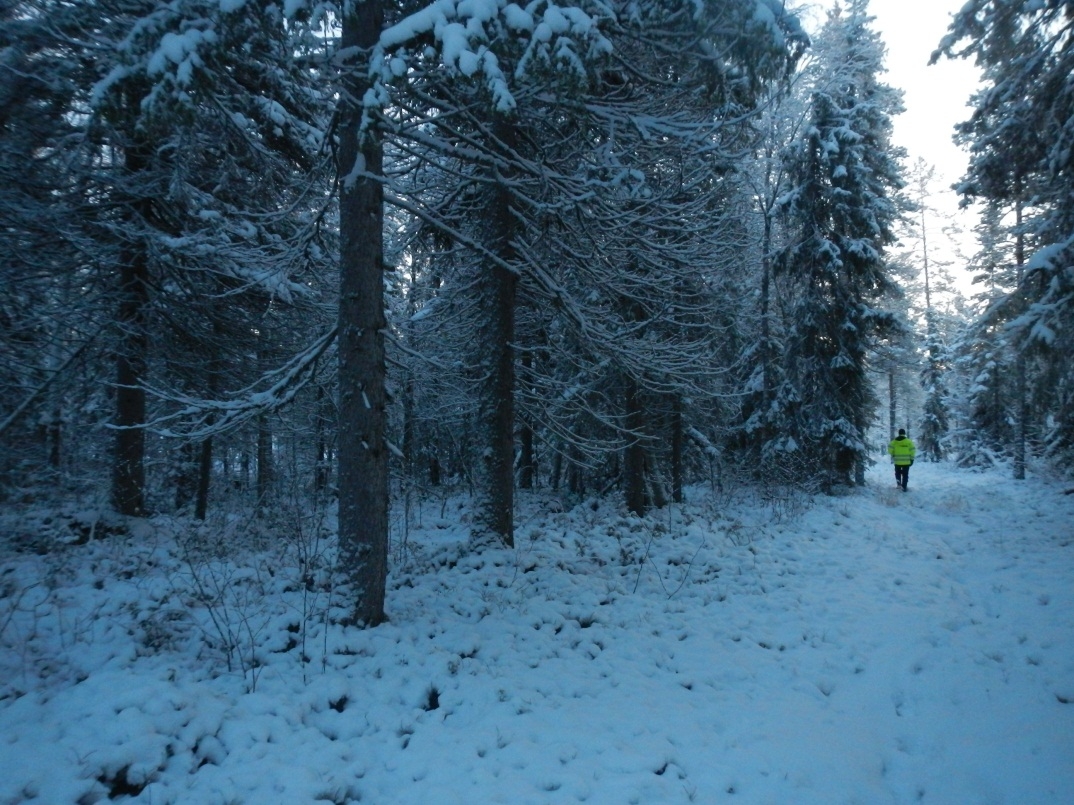

7 Figur 4 Vegetation i område för planerade industribyggnader. Figur 5 Område täckt med ytblock. Terrängen i området lutar åt nordväst. Lutningen är relativt liten norra delen av området för att sedan öka i södra delen. Grundvattennivån har ej undersökts i området. Uppdrag: , Geoteknisk undersökning (8)

8 6 Rekommenderade kompletterande undersökningar Inför projektering och utbyggnad av industriområdet rekommenderas en detaljerad geoteknisk undersökning. I myrmarksområden rekommenderas stick- och viktsondering för att bestämma torvens mäktighet. I moränområden rekommenderas slag- och/eller jb-sondering för att bestämma bergfritt djup. I området rekommenderas provtagning för klassificering av jordprofil samt grundvattenrör för grundvattenobservationer. 8(8)
