STRAND 3:4, HUDIKSVALL

Transkript

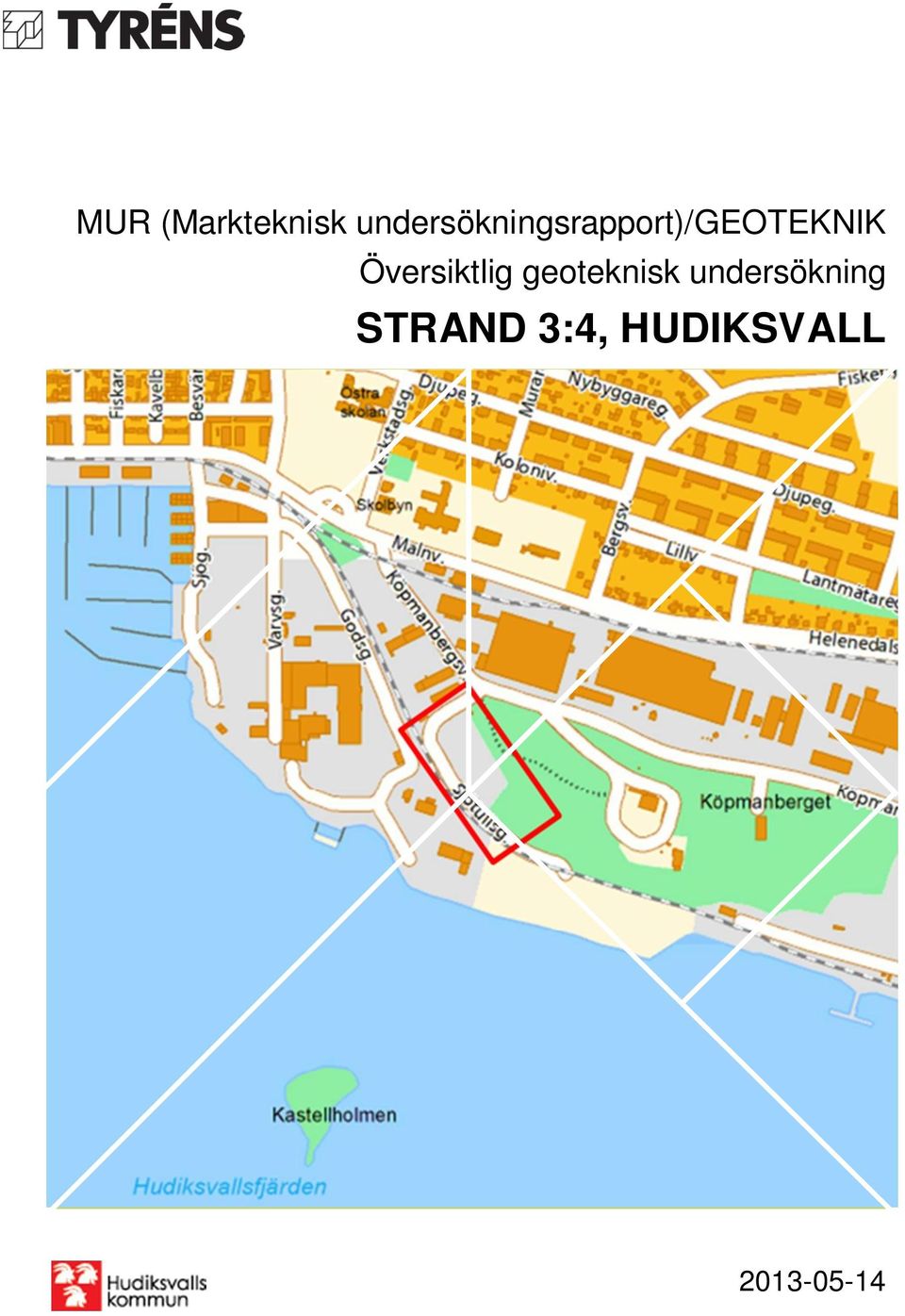

1 MUR (Markteknisk undersökningsrapport)/geoteknik Översiktlig geoteknisk undersökning STRAND 3:4, HUDIKSVALL

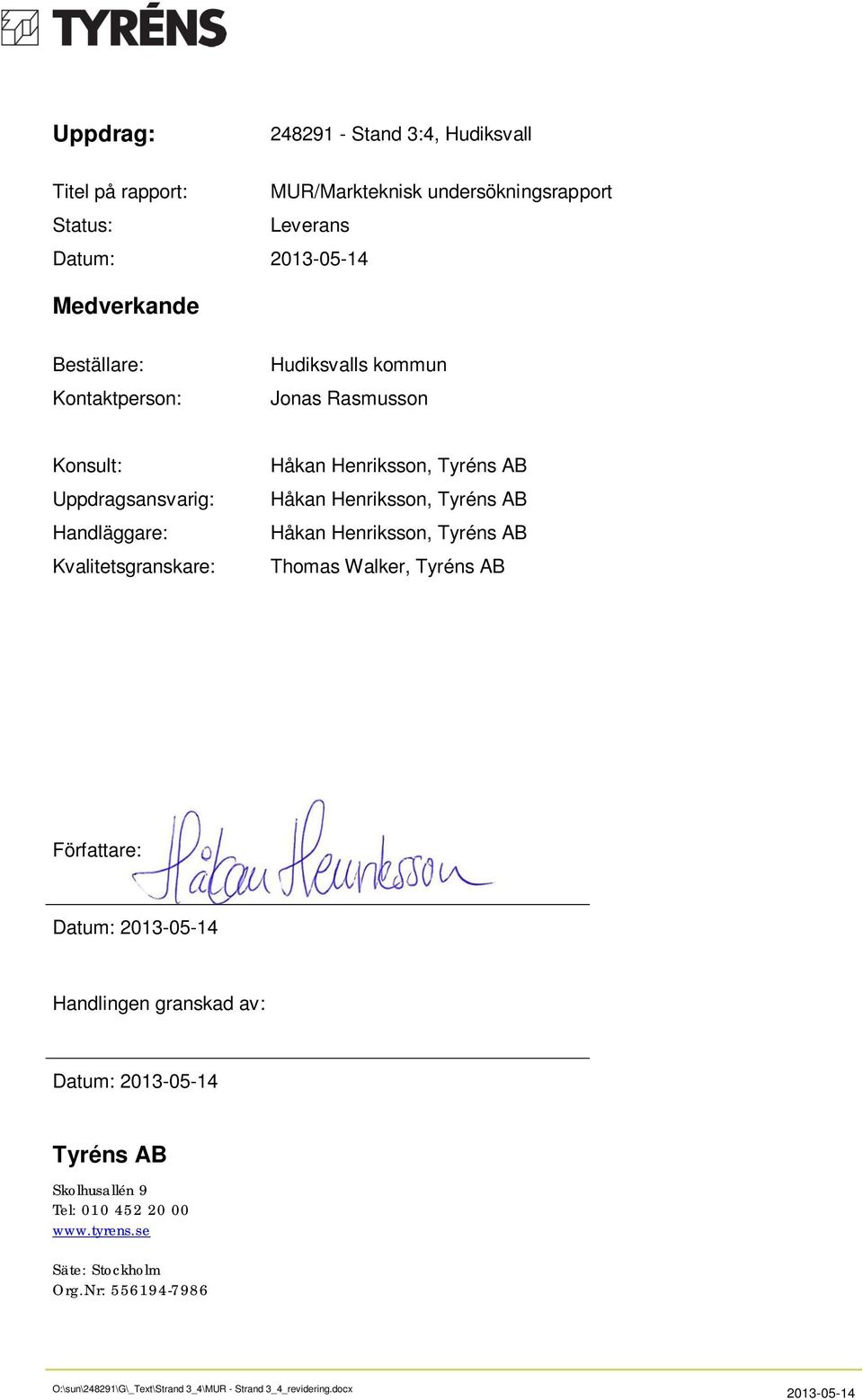

2 Uppdrag: Stand 3:4, Hudiksvall Titel på rapport: MUR/Markteknisk undersökningsrapport Status: Leverans Datum: Medverkande Beställare: Kontaktperson: Hudiksvalls kommun Jonas Rasmusson Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Thomas Walker, Tyréns AB Författare: Datum: Handlingen granskad av: Datum: Tyréns AB Skolhusallén 9 Tel: Säte: Stockholm Org.Nr: O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx

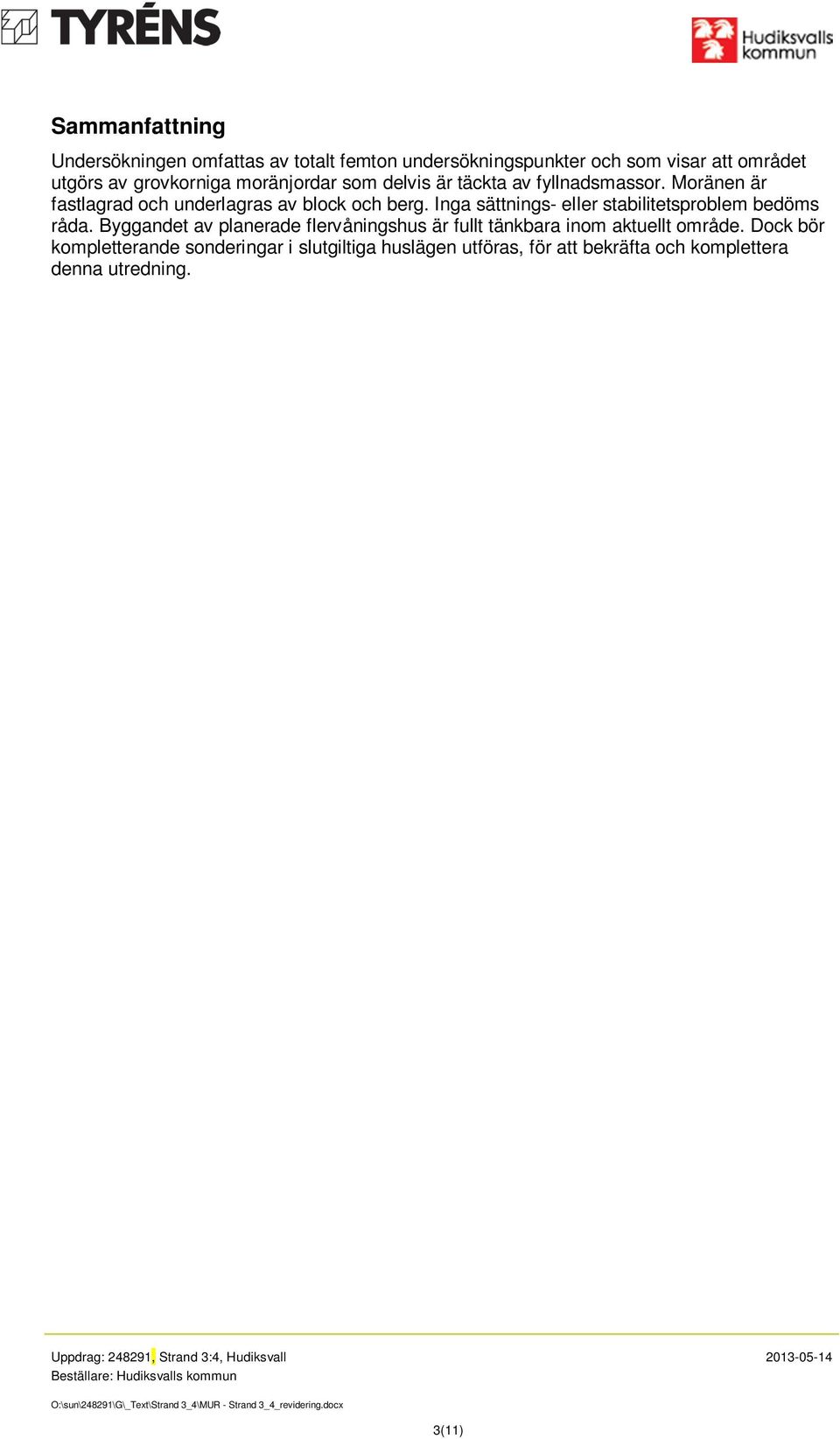

3 Sammanfattning Undersökningen omfattas av totalt femton undersökningspunkter och som visar att området utgörs av grovkorniga moränjordar som delvis är täckta av fyllnadsmassor. Moränen är fastlagrad och underlagras av block och berg. Inga sättnings- eller stabilitetsproblem bedöms råda. Byggandet av planerade flervåningshus är fullt tänkbara inom aktuellt område. Dock bör kompletterande sonderingar i slutgiltiga huslägen utföras, för att bekräfta och komplettera denna utredning. Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx 3(11)

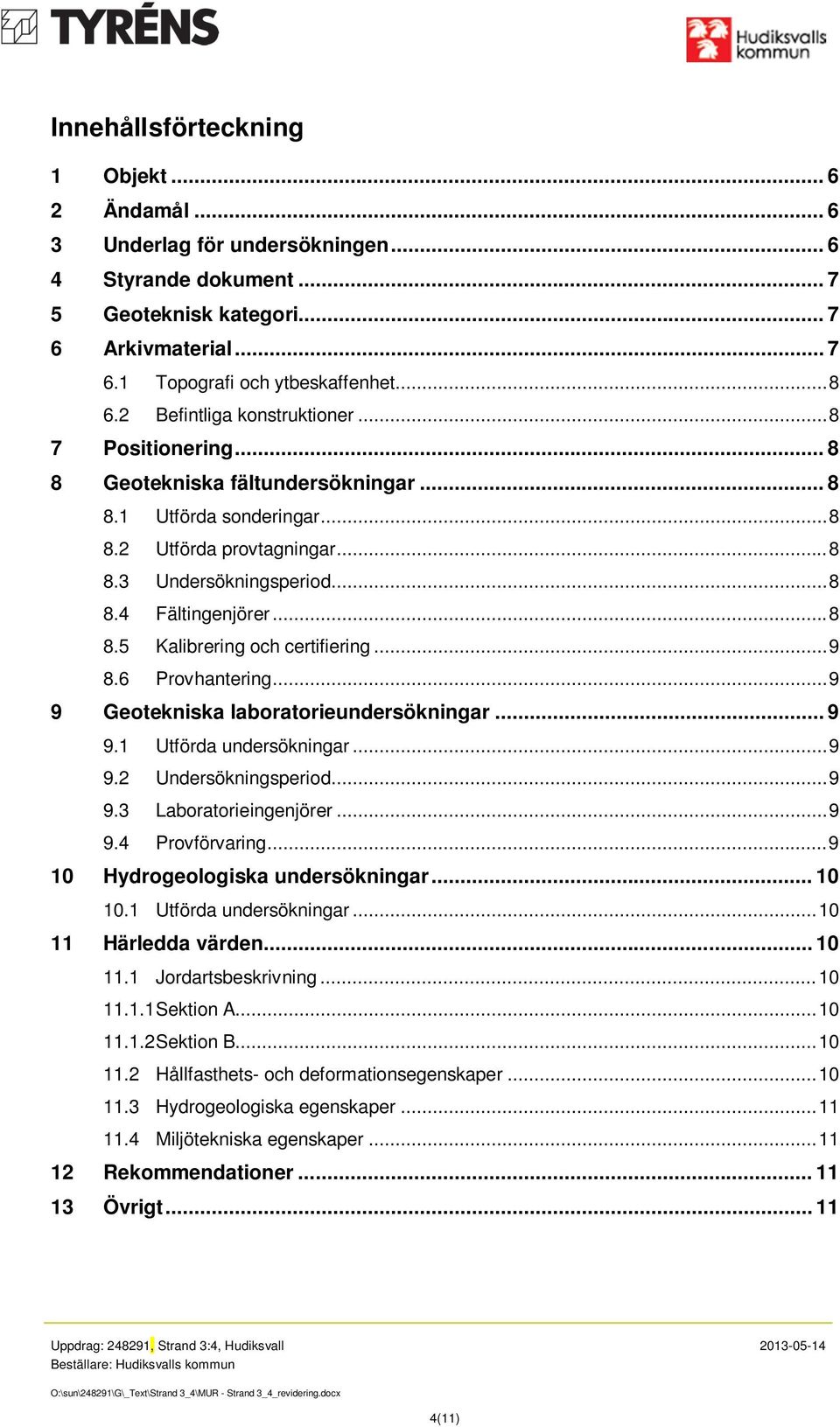

4 Innehållsförteckning 1 Objekt Ändamål Underlag för undersökningen Styrande dokument Geoteknisk kategori Arkivmaterial Topografi och ytbeskaffenhet Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda sonderingar Utförda provtagningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer Provförvaring Hydrogeologiska undersökningar Utförda undersökningar Härledda värden Jordartsbeskrivning Sektion A Sektion B Hållfasthets- och deformationsegenskaper Hydrogeologiska egenskaper Miljötekniska egenskaper Rekommendationer Övrigt Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx 4(11)

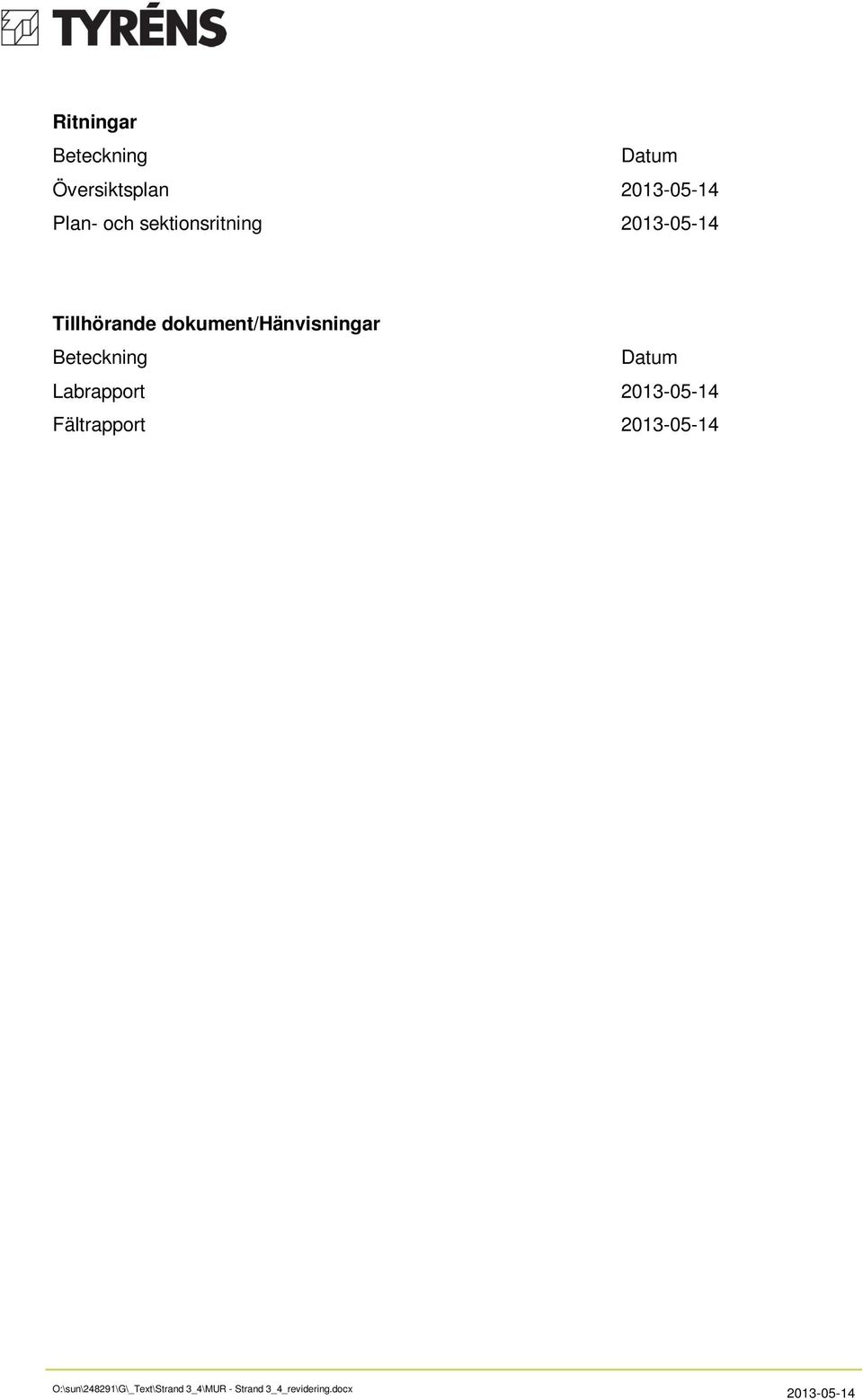

5 Ritningar Beteckning Datum Översiktsplan Plan- och sektionsritning Tillhörande dokument/hänvisningar Beteckning Datum Labrapport Fältrapport O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx

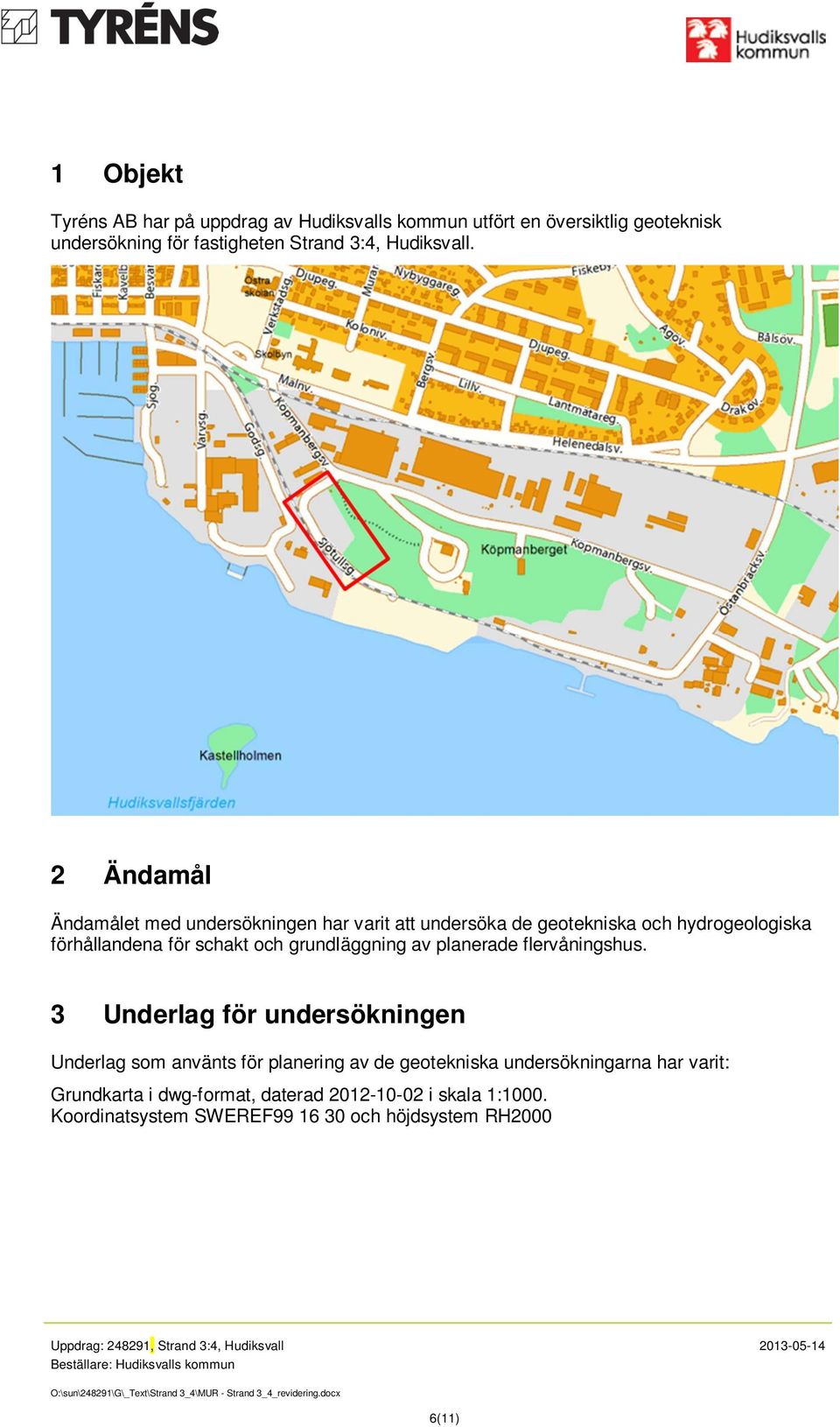

6 1 Objekt Tyréns AB har på uppdrag av Hudiksvalls kommun utfört en översiktlig geoteknisk undersökning för fastigheten Strand 3:4, Hudiksvall. 2 Ändamål Ändamålet med undersökningen har varit att undersöka de geotekniska och hydrogeologiska förhållandena för schakt och grundläggning av planerade flervåningshus. 3 Underlag för undersökningen Underlag som använts för planering av de geotekniska undersökningarna har varit: Grundkarta i dwg-format, daterad i skala 1:1000. Koordinatsystem SWEREF och höjdsystem RH2000 Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx 6(11)

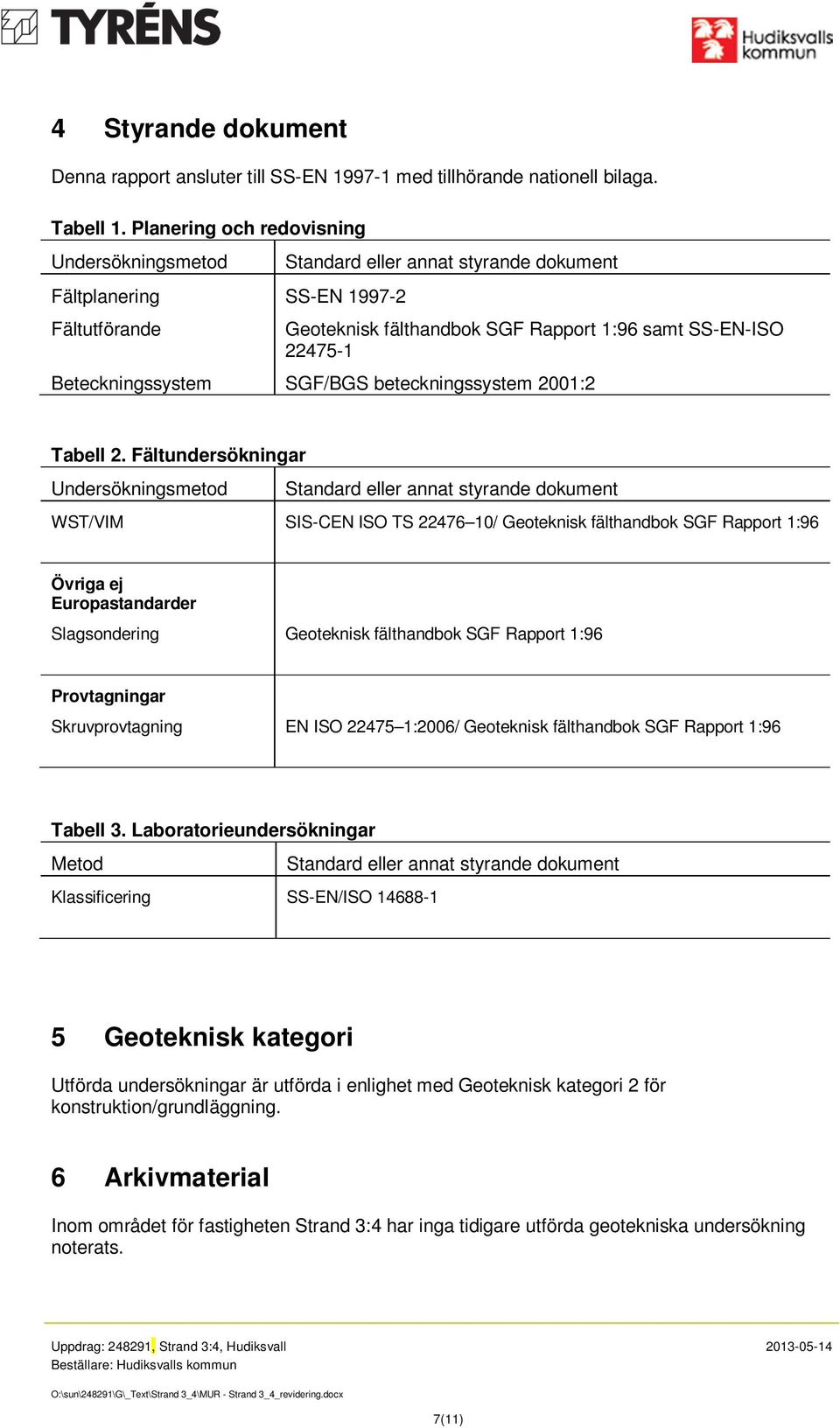

7 4 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Fältplanering SS-EN Fältutförande Standard eller annat styrande dokument Geoteknisk fälthandbok SGF Rapport 1:96 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument WST/VIM SIS-CEN ISO TS / Geoteknisk fälthandbok SGF Rapport 1:96 Övriga ej Europastandarder Slagsondering Geoteknisk fälthandbok SGF Rapport 1:96 Provtagningar Skruvprovtagning EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:96 Tabell 3. Laboratorieundersökningar Metod Standard eller annat styrande dokument Klassificering SS-EN/ISO Geoteknisk kategori Utförda undersökningar är utförda i enlighet med Geoteknisk kategori 2 för konstruktion/grundläggning. 6 Arkivmaterial Inom området för fastigheten Strand 3:4 har inga tidigare utförda geotekniska undersökning noterats. Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx 7(11)

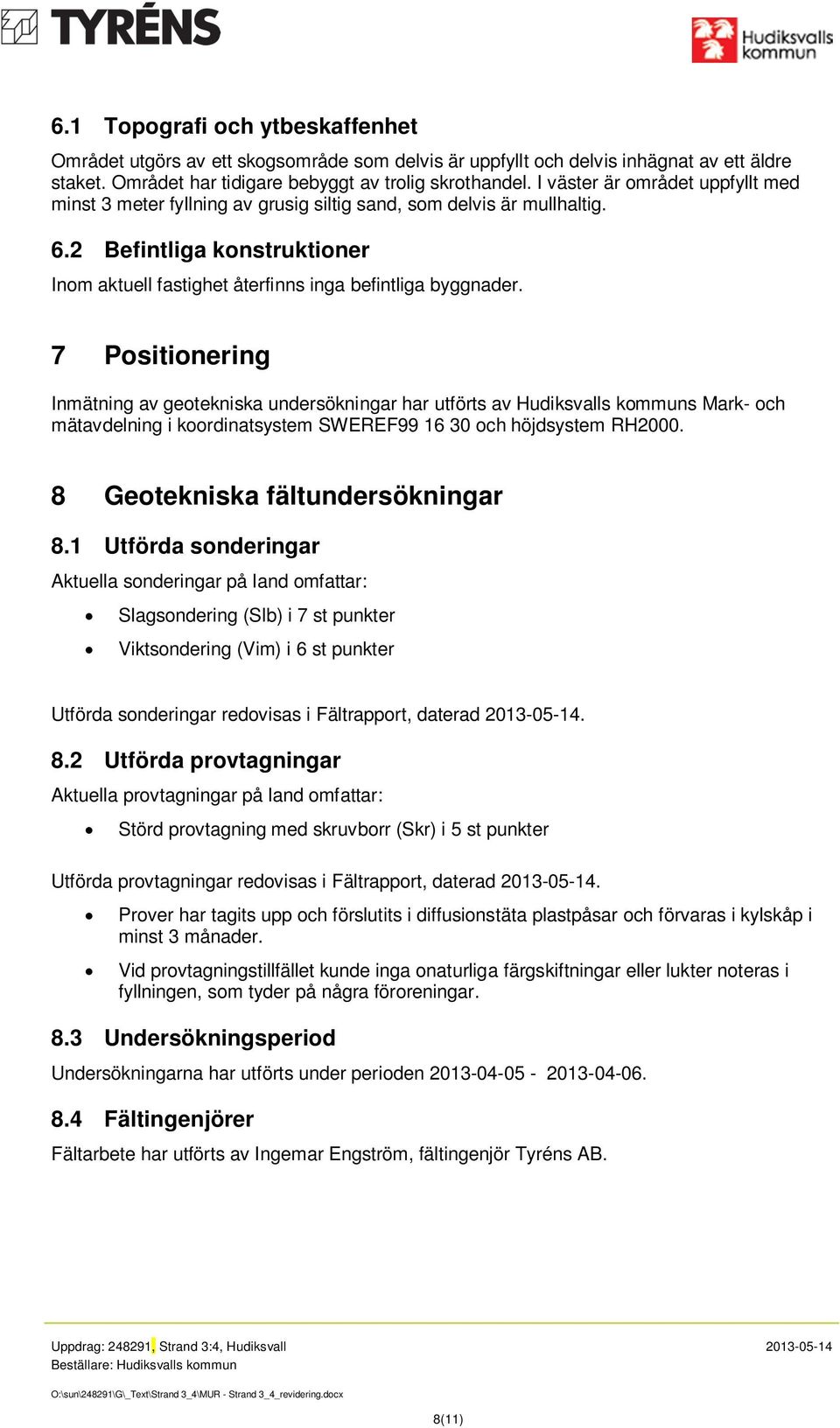

8 6.1 Topografi och ytbeskaffenhet Området utgörs av ett skogsområde som delvis är uppfyllt och delvis inhägnat av ett äldre staket. Området har tidigare bebyggt av trolig skrothandel. I väster är området uppfyllt med minst 3 meter fyllning av grusig siltig sand, som delvis är mullhaltig. 6.2 Befintliga konstruktioner Inom aktuell fastighet återfinns inga befintliga byggnader. 7 Positionering Inmätning av geotekniska undersökningar har utförts av Hudiksvalls kommuns Mark- och mätavdelning i koordinatsystem SWEREF och höjdsystem RH Geotekniska fältundersökningar 8.1 Utförda sonderingar Aktuella sonderingar på land omfattar: Slagsondering (Slb) i 7 st punkter Viktsondering (Vim) i 6 st punkter Utförda sonderingar redovisas i Fältrapport, daterad Utförda provtagningar Aktuella provtagningar på land omfattar: Störd provtagning med skruvborr (Skr) i 5 st punkter Utförda provtagningar redovisas i Fältrapport, daterad Prover har tagits upp och förslutits i diffusionstäta plastpåsar och förvaras i kylskåp i minst 3 månader. Vid provtagningstillfället kunde inga onaturliga färgskiftningar eller lukter noteras i fyllningen, som tyder på några föroreningar. 8.3 Undersökningsperiod Undersökningarna har utförts under perioden Fältingenjörer Fältarbete har utförts av Ingemar Engström, fältingenjör Tyréns AB. Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx 8(11)

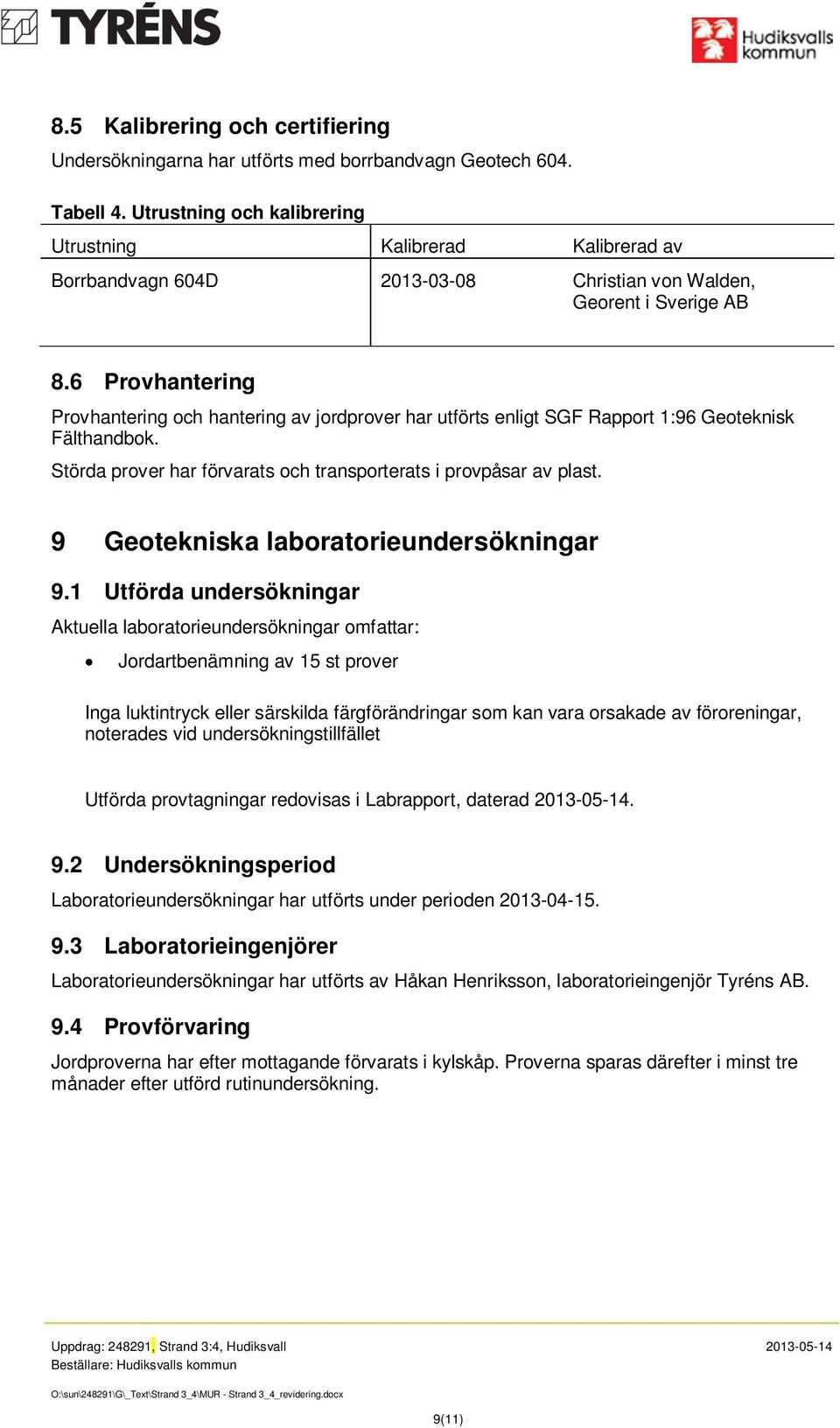

9 8.5 Kalibrering och certifiering Undersökningarna har utförts med borrbandvagn Geotech 604. Tabell 4. Utrustning och kalibrering Utrustning Kalibrerad Kalibrerad av Borrbandvagn 604D Christian von Walden, Georent i Sverige AB 8.6 Provhantering Provhantering och hantering av jordprover har utförts enligt SGF Rapport 1:96 Geoteknisk Fälthandbok. Störda prover har förvarats och transporterats i provpåsar av plast. 9 Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Aktuella laboratorieundersökningar omfattar: Jordartbenämning av 15 st prover Inga luktintryck eller särskilda färgförändringar som kan vara orsakade av föroreningar, noterades vid undersökningstillfället Utförda provtagningar redovisas i Labrapport, daterad Undersökningsperiod Laboratorieundersökningar har utförts under perioden Laboratorieingenjörer Laboratorieundersökningar har utförts av Håkan Henriksson, laboratorieingenjör Tyréns AB. 9.4 Provförvaring Jordproverna har efter mottagande förvarats i kylskåp. Proverna sparas därefter i minst tre månader efter utförd rutinundersökning. Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx 9(11)

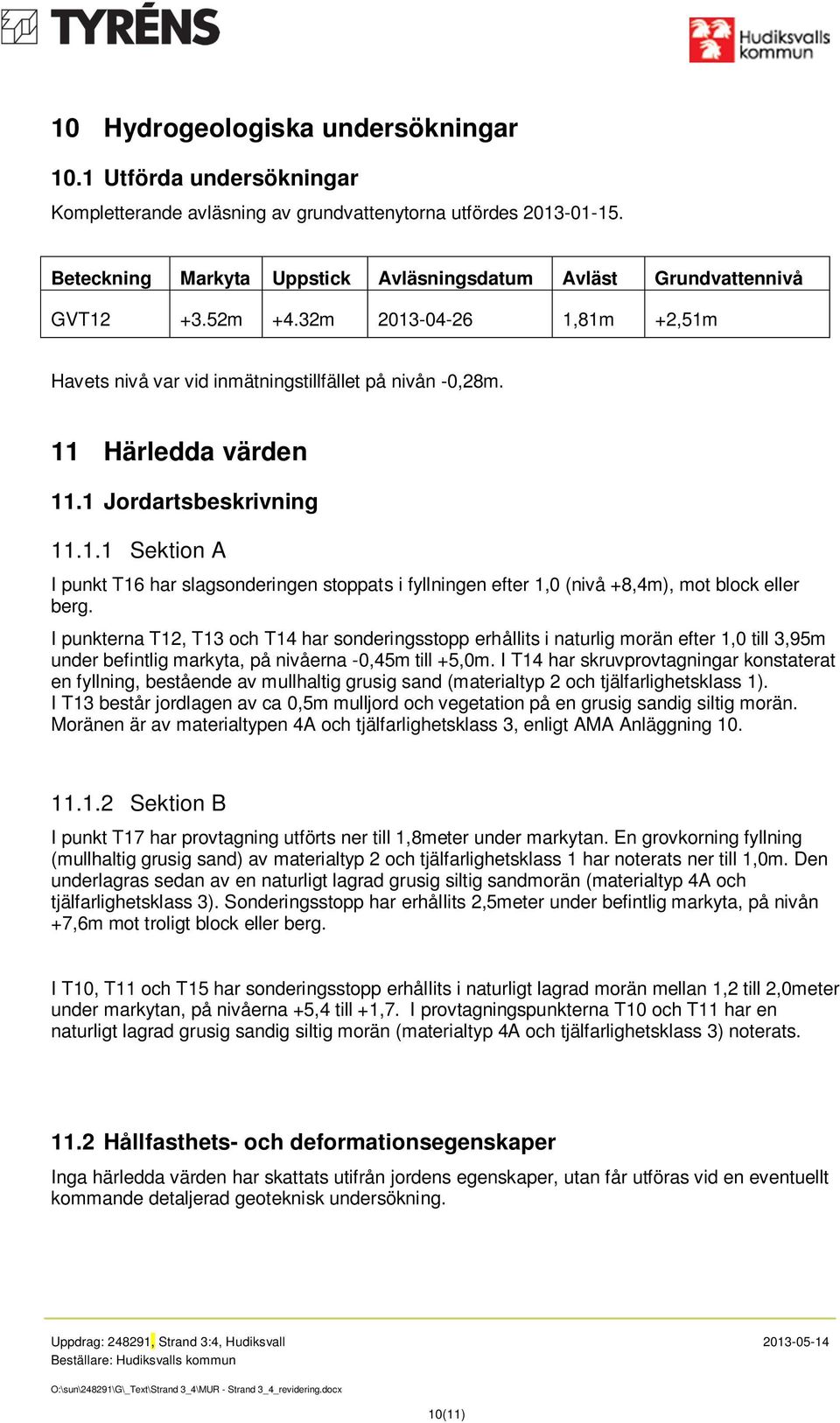

10 10 Hydrogeologiska undersökningar 10.1 Utförda undersökningar Kompletterande avläsning av grundvattenytorna utfördes Beteckning Markyta Uppstick Avläsningsdatum Avläst Grundvattennivå GVT m +4.32m ,81m +2,51m Havets nivå var vid inmätningstillfället på nivån -0,28m. 11 Härledda värden 11.1 Jordartsbeskrivning Sektion A I punkt T16 har slagsonderingen stoppats i fyllningen efter 1,0 (nivå +8,4m), mot block eller berg. I punkterna T12, T13 och T14 har sonderingsstopp erhållits i naturlig morän efter 1,0 till 3,95m under befintlig markyta, på nivåerna -0,45m till +5,0m. I T14 har skruvprovtagningar konstaterat en fyllning, bestående av mullhaltig grusig sand (materialtyp 2 och tjälfarlighetsklass 1). I T13 består jordlagen av ca 0,5m mulljord och vegetation på en grusig sandig siltig morän. Moränen är av materialtypen 4A och tjälfarlighetsklass 3, enligt AMA Anläggning Sektion B I punkt T17 har provtagning utförts ner till 1,8meter under markytan. En grovkorning fyllning (mullhaltig grusig sand) av materialtyp 2 och tjälfarlighetsklass 1 har noterats ner till 1,0m. Den underlagras sedan av en naturligt lagrad grusig siltig sandmorän (materialtyp 4A och tjälfarlighetsklass 3). Sonderingsstopp har erhållits 2,5meter under befintlig markyta, på nivån +7,6m mot troligt block eller berg. I T10, T11 och T15 har sonderingsstopp erhållits i naturligt lagrad morän mellan 1,2 till 2,0meter under markytan, på nivåerna +5,4 till +1,7. I provtagningspunkterna T10 och T11 har en naturligt lagrad grusig sandig siltig morän (materialtyp 4A och tjälfarlighetsklass 3) noterats Hållfasthets- och deformationsegenskaper Inga härledda värden har skattats utifrån jordens egenskaper, utan får utföras vid en eventuellt kommande detaljerad geoteknisk undersökning. Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx 10(11)

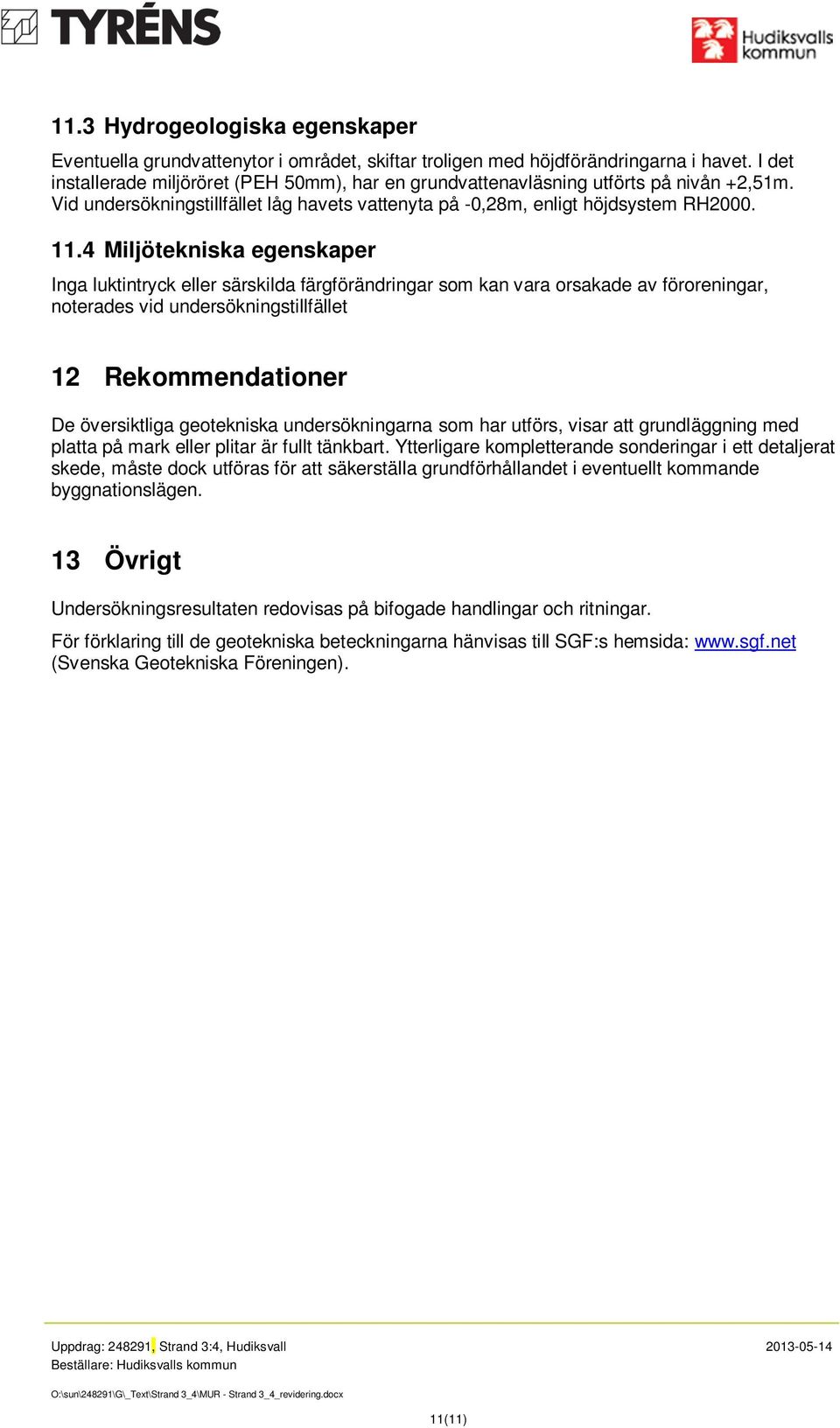

11 11.3 Hydrogeologiska egenskaper Eventuella grundvattenytor i området, skiftar troligen med höjdförändringarna i havet. I det installerade miljöröret (PEH 50mm), har en grundvattenavläsning utförts på nivån +2,51m. Vid undersökningstillfället låg havets vattenyta på -0,28m, enligt höjdsystem RH Miljötekniska egenskaper Inga luktintryck eller särskilda färgförändringar som kan vara orsakade av föroreningar, noterades vid undersökningstillfället 12 Rekommendationer De översiktliga geotekniska undersökningarna som har utförs, visar att grundläggning med platta på mark eller plitar är fullt tänkbart. Ytterligare kompletterande sonderingar i ett detaljerat skede, måste dock utföras för att säkerställa grundförhållandet i eventuellt kommande byggnationslägen. 13 Övrigt Undersökningsresultaten redovisas på bifogade handlingar och ritningar. För förklaring till de geotekniska beteckningarna hänvisas till SGF:s hemsida: (Svenska Geotekniska Föreningen). Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\MUR - Strand 3_4_revidering.docx 11(11)

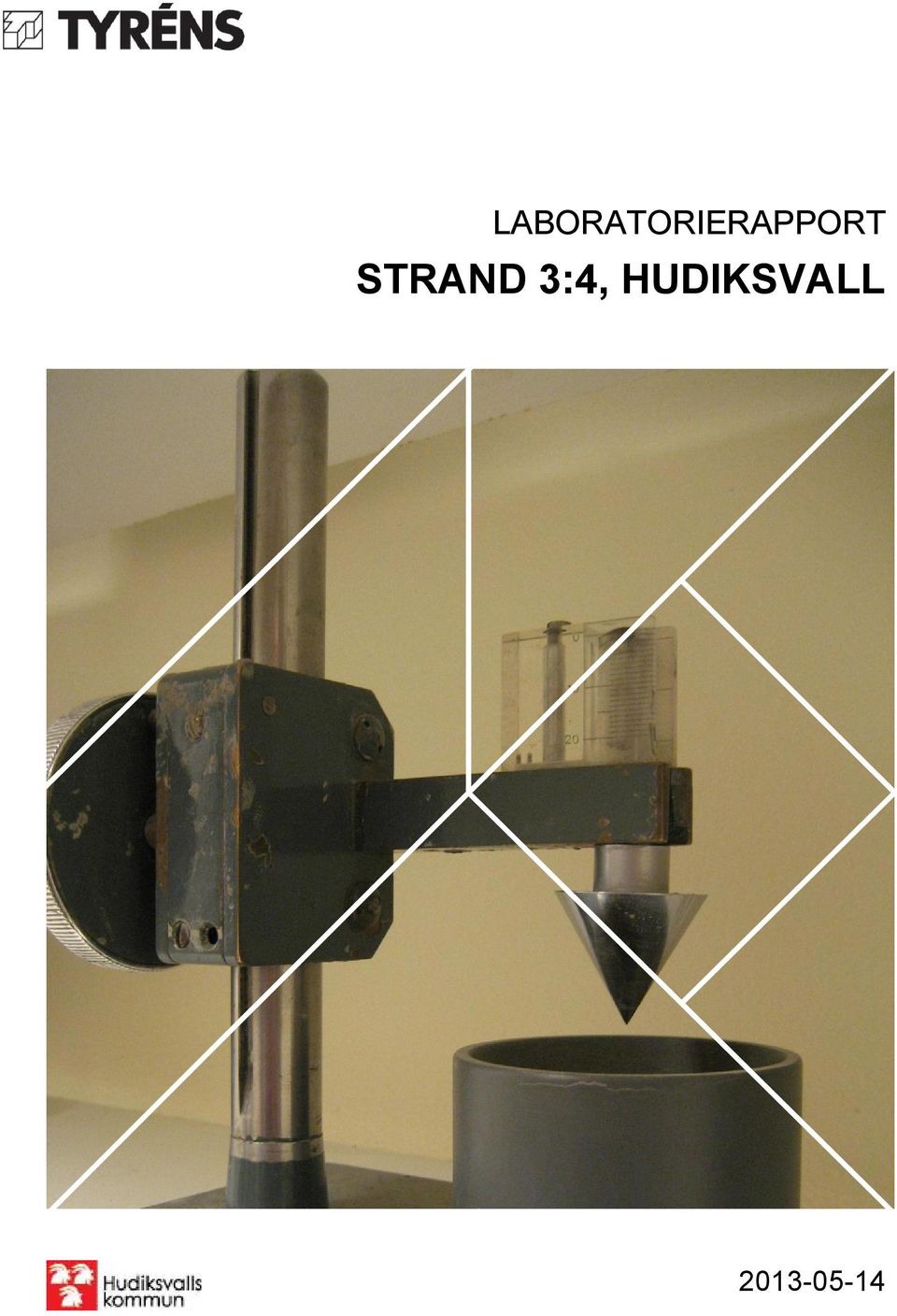

12 LABORATORIERAPPORT STRAND 3:4, HUDIKSVALL

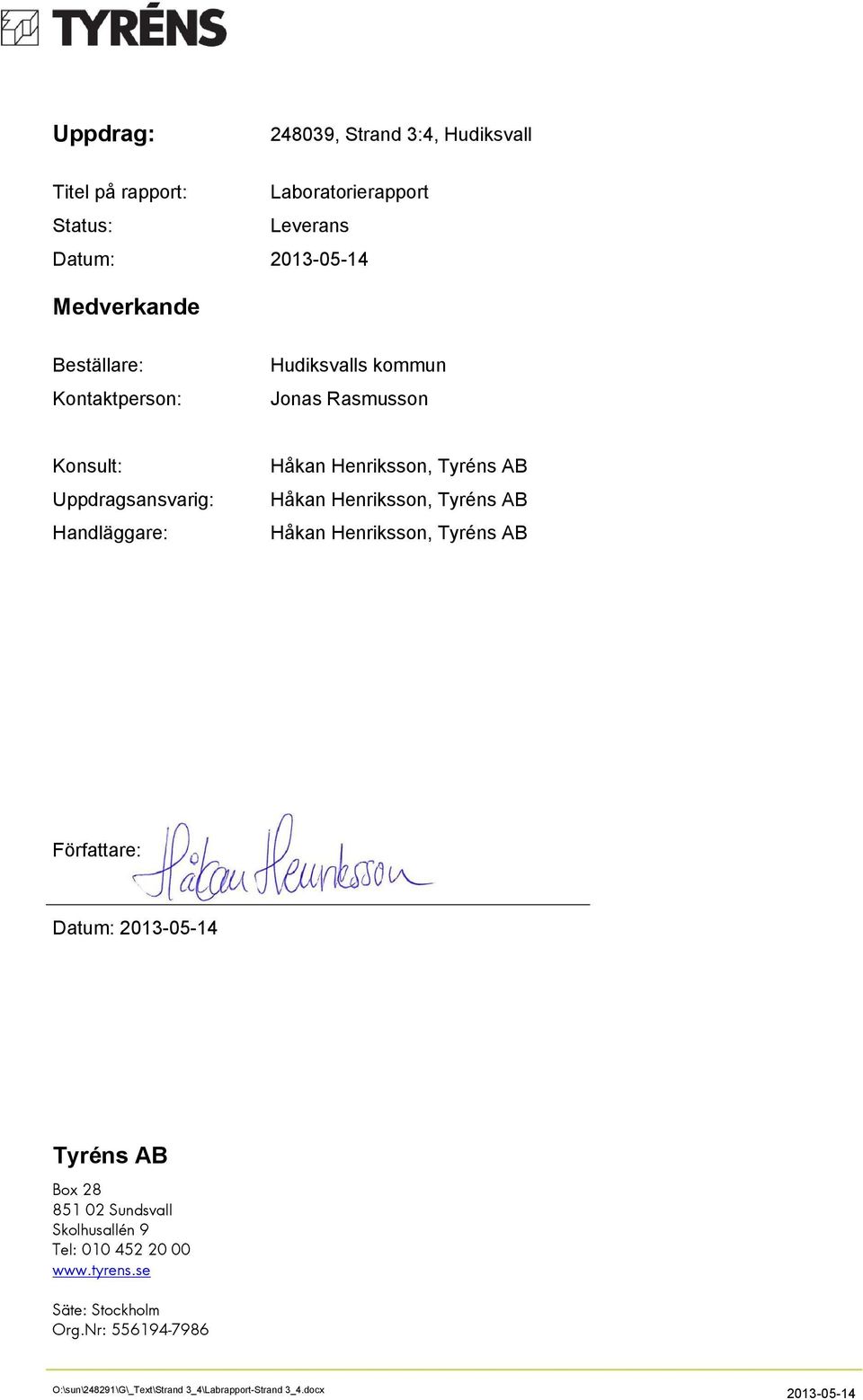

13 Uppdrag: , Strand 3:4, Hudiksvall Titel på rapport: Laboratorierapport Status: Leverans Datum: Medverkande Beställare: Kontaktperson: Hudiksvalls kommun Jonas Rasmusson Konsult: Uppdragsansvarig: Handläggare: Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Författare: Datum: Tyréns AB Box Sundsvall Skolhusallén 9 Tel: Säte: Stockholm Org.Nr: O:\sun\248291\G\_Text\Strand 3_4\Labrapport-Strand 3_4.docx

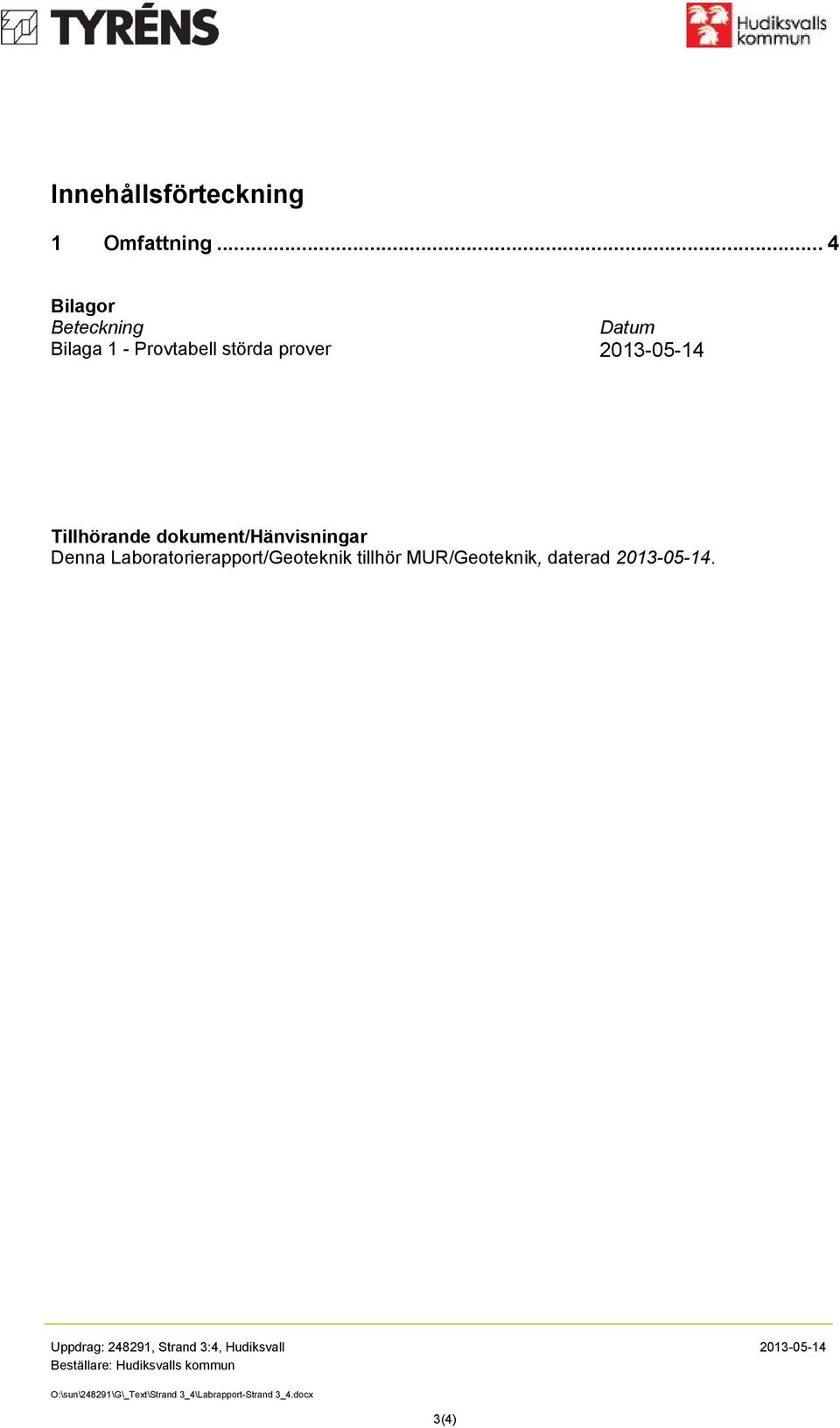

14 Innehållsförteckning 1 Omfattning... 4 Bilagor Beteckning Datum Bilaga 1 - Provtabell störda prover Tillhörande dokument/hänvisningar Denna Laboratorierapport/Geoteknik tillhör MUR/Geoteknik, daterad Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\Labrapport-Strand 3_4.docx 3(4)

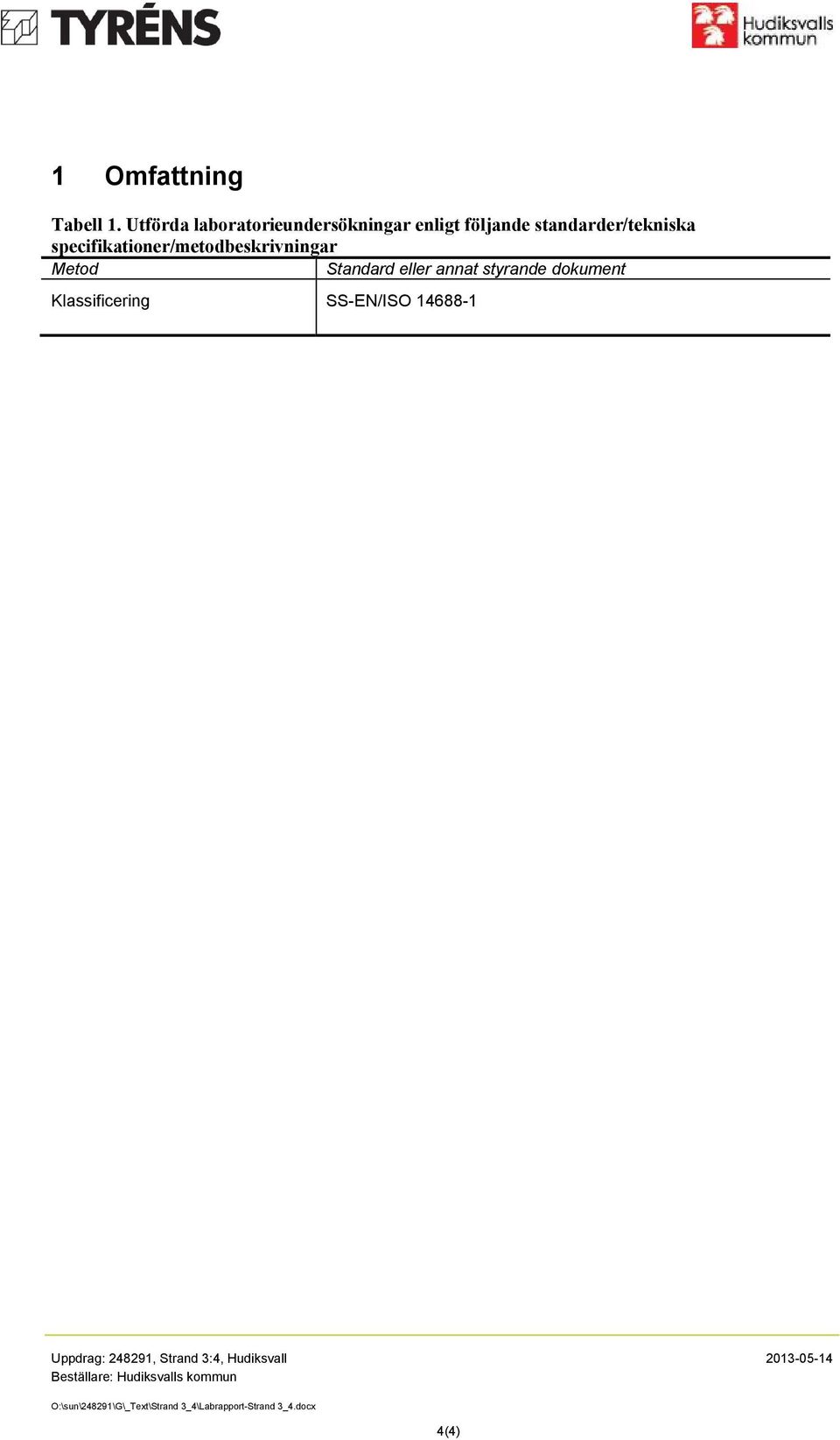

15 1 Omfattning Tabell 1. Utförda laboratorieundersökningar enligt följande standarder/tekniska specifikationer/metodbeskrivningar Metod Standard eller annat styrande dokument Klassificering SS-EN/ISO Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\Labrapport-Strand 3_4.docx 4(4)

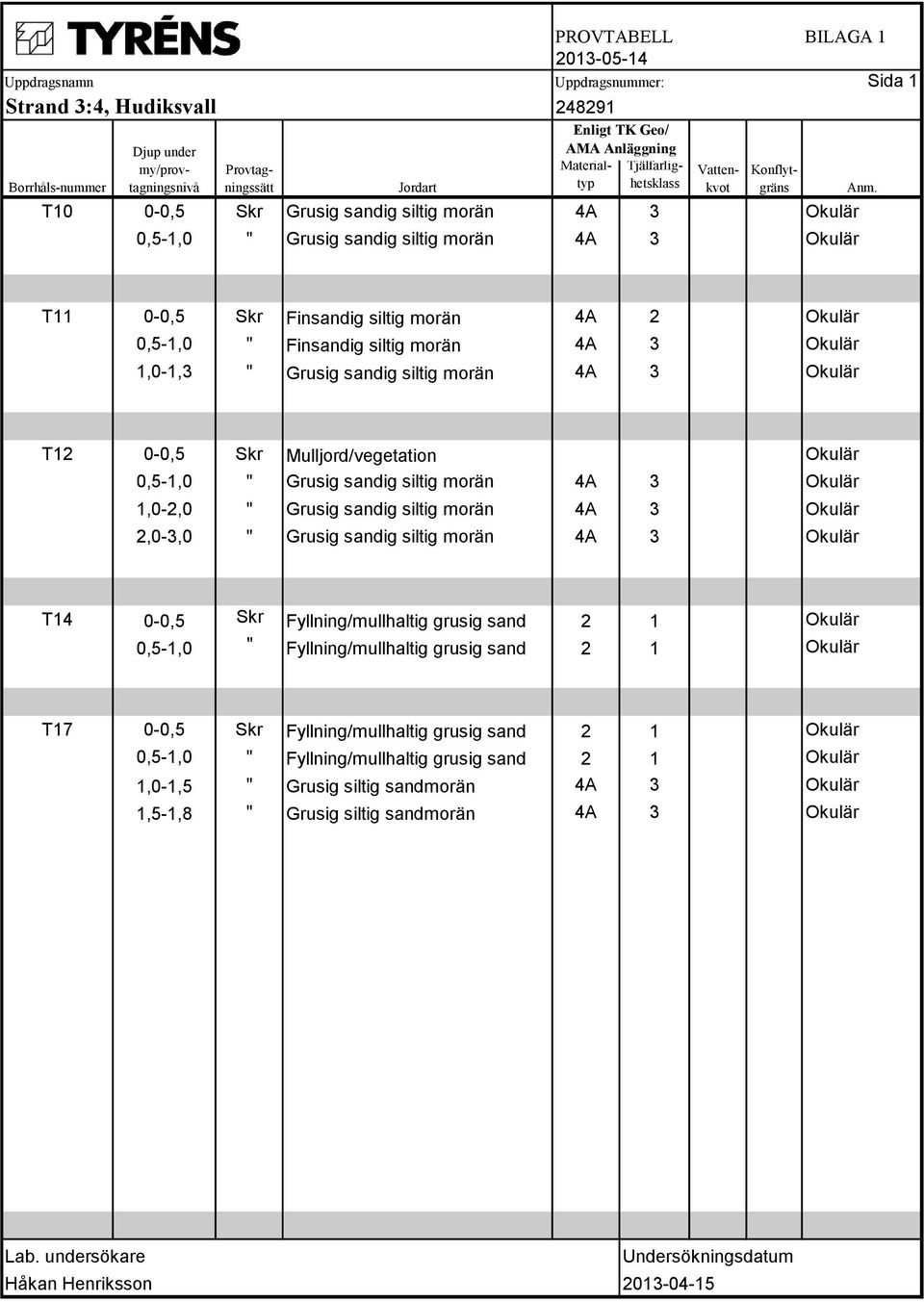

16 PROVTABELL BILAGA Uppdragsnamn Uppdragsnummer: Sida 1 Strand 3:4, Hudiksvall Borrhåls-nummer Jordart Enligt TK Geo/ AMA Anläggning Materialtyp Tjälfarlighetsklass Djup under my/provtagningsnivå Provtagningssätt Vattenkvot Konflytgräns T10 0-0,5 Skr Grusig sandig siltig morän 4A 3 Okulär 0,5-1,0 " Grusig sandig siltig morän 4A 3 Okulär Anm. T11 0-0,5 Skr Finsandig siltig morän 4A 2 Okulär 0,5-1,0 " Finsandig siltig morän 4A 3 Okulär 1,0-1,3 " Grusig sandig siltig morän 4A 3 Okulär T12 0-0,5 Skr Mulljord/vegetation Okulär 0,5-1,0 " Grusig sandig siltig morän 4A 3 Okulär 1,0-2,0 " Grusig sandig siltig morän 4A 3 Okulär 2,0-3,0 " Grusig sandig siltig morän 4A 3 Okulär T14 0-0,5 Skr Fyllning/mullhaltig grusig sand 2 1 Okulär 0,5-1,0 " Fyllning/mullhaltig grusig sand 2 1 Okulär T17 0-0,5 Skr Fyllning/mullhaltig grusig sand 2 1 Okulär 0,5-1,0 " Fyllning/mullhaltig grusig sand 2 1 Okulär 1,0-1,5 " Grusig siltig sandmorän 4A 3 Okulär 1,5-1,8 " Grusig siltig sandmorän 4A 3 Okulär Lab. undersökare Håkan Henriksson Undersökningsdatum

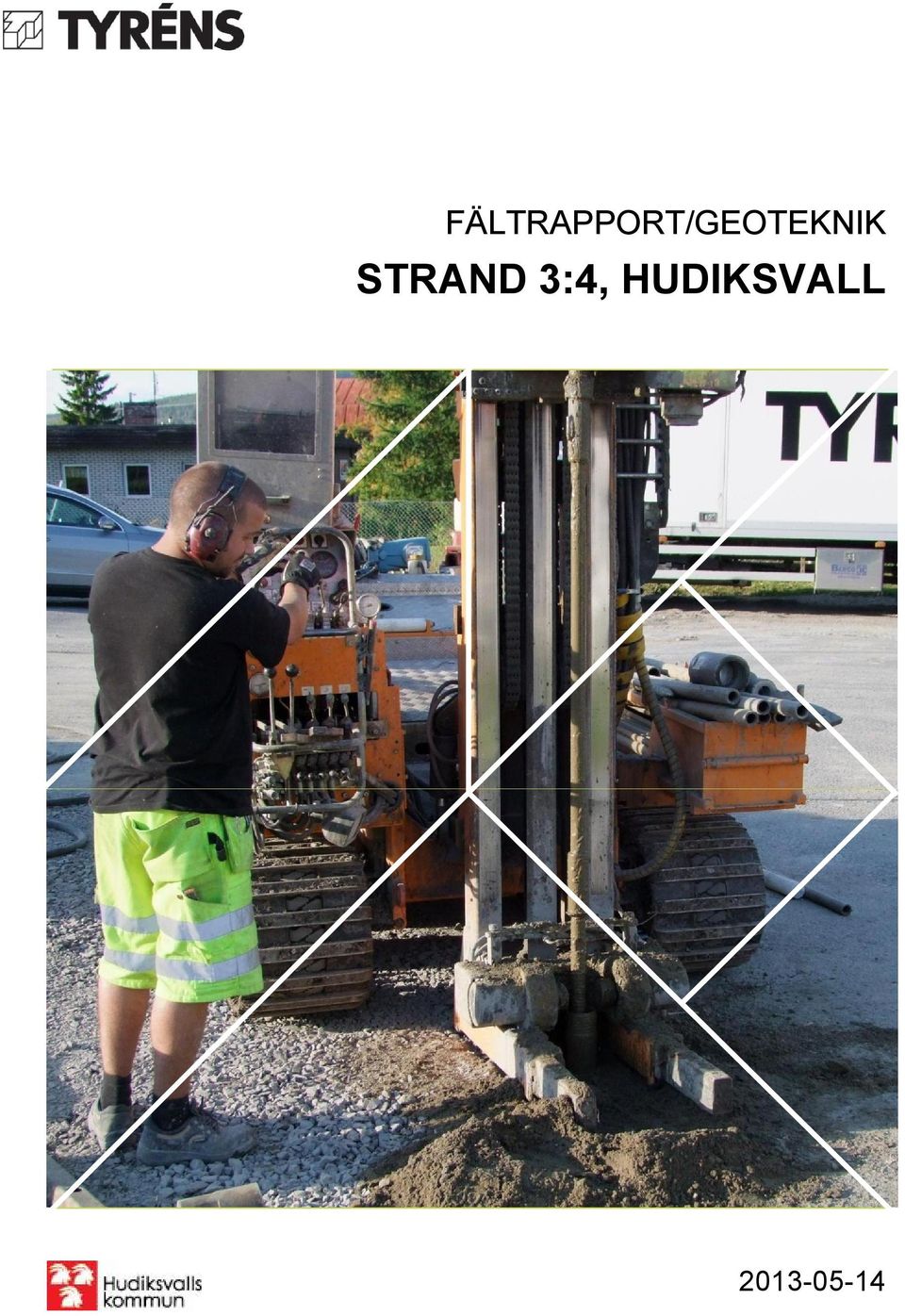

17 FÄLTRAPPORT/GEOTEKNIK STRAND 3:4, HUDIKSVALL

18 Uppdrag:, Titel på rapport: , Strand 3:4, Hudiksvall Status: Leverans Datum: Medverkande Beställare: Kontaktperson: Hudiksvalls kommun Jonas Rasmusson Konsult: Uppdragsansvarig: Handläggare: Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Håkan Henriksson, Tyréns AB Författare: Datum: Tyréns AB Box Sundsvall Tel: Säte: Stockholm Org.Nr: O:\sun\248291\G\_Text\Strand 3_4\Fältrapport-Strand 3_4.docx

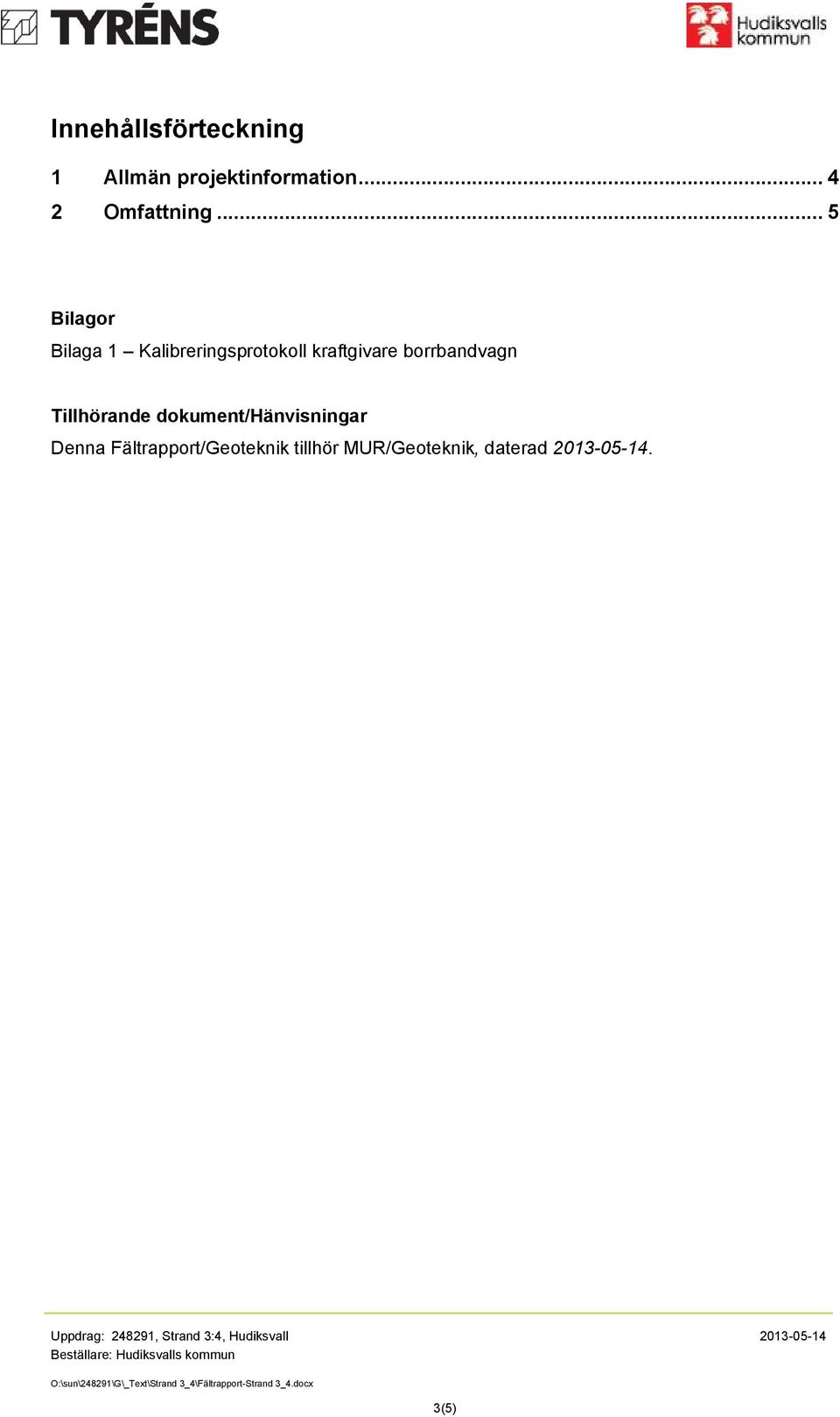

19 Innehållsförteckning 1 Allmän projektinformation Omfattning... 5 Bilagor Bilaga 1 Kalibreringsprotokoll kraftgivare borrbandvagn Tillhörande dokument/hänvisningar Denna Fältrapport/Geoteknik tillhör MUR/Geoteknik, daterad Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\Fältrapport-Strand 3_4.docx 3(5)

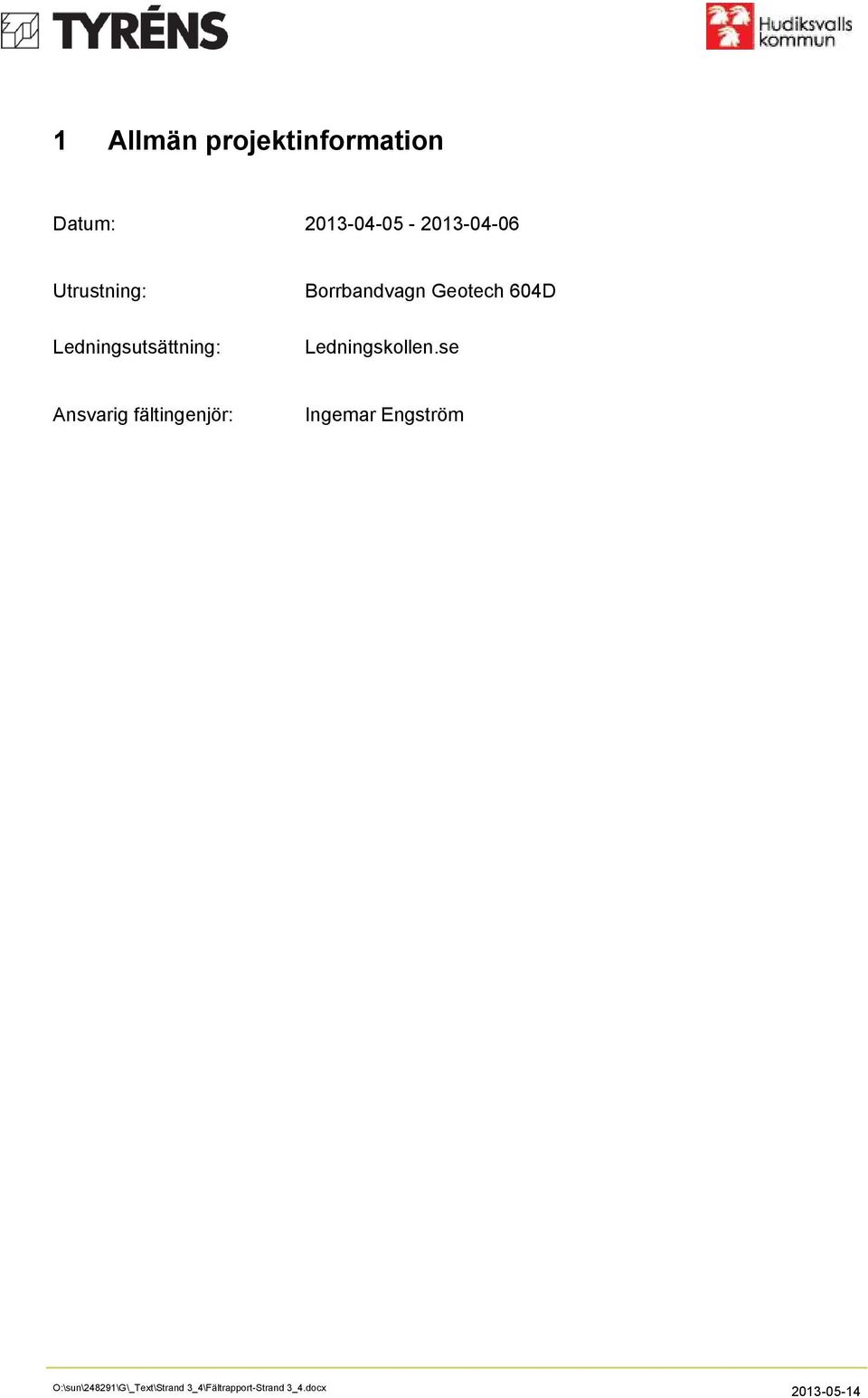

20 1 Allmän projektinformation Datum: Utrustning: Ledningsutsättning: Borrbandvagn Geotech 604D Ledningskollen.se Ansvarig fältingenjör: Ingemar Engström O:\sun\248291\G\_Text\Strand 3_4\Fältrapport-Strand 3_4.docx

21 2 Omfattning Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande SS-EN-ISO / Geoteknisk fälthandbok SGF Rapport 1:96 Beteckningssystem EN ISO :2006 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument WST/VIM SIS-CEN ISO TS / Geoteknisk fälthandbok SGF Rapport 1:96 Övriga ej Europastandarder Slagsondering Geoteknisk fälthandbok SGF Rapport 1:96 Provtagningar Skruvprovtagning EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:96 Tabell 3. Utförda undersökningspunkter Id Typ Filnamn T10 Slb, Vim, Skr T SLB, T VIM T11 Slb, Vim, Skr T SLB, T VIM T12 Slb, Vim, Skr t SLB, T VIM T13 Vim t VIM T14 Slb, Vim, Skr t SLB, t VIM T15 Slb t SLB T16 Slb t SLB T17 Slb, Vim, Skr t SLB, t VIM Uppdrag: , Strand 3:4, Hudiksvall Beställare: Hudiksvalls kommun O:\sun\248291\G\_Text\Strand 3_4\Fältrapport-Strand 3_4.docx 5(5)
