JULI 2015 MÖLNDAL ENERGI FJÄRRKYLA I BERGET MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK

Transkript

1 JULI 2015 MÖLNDAL ENERGI FJÄRRKYLA I BERGET MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK

2

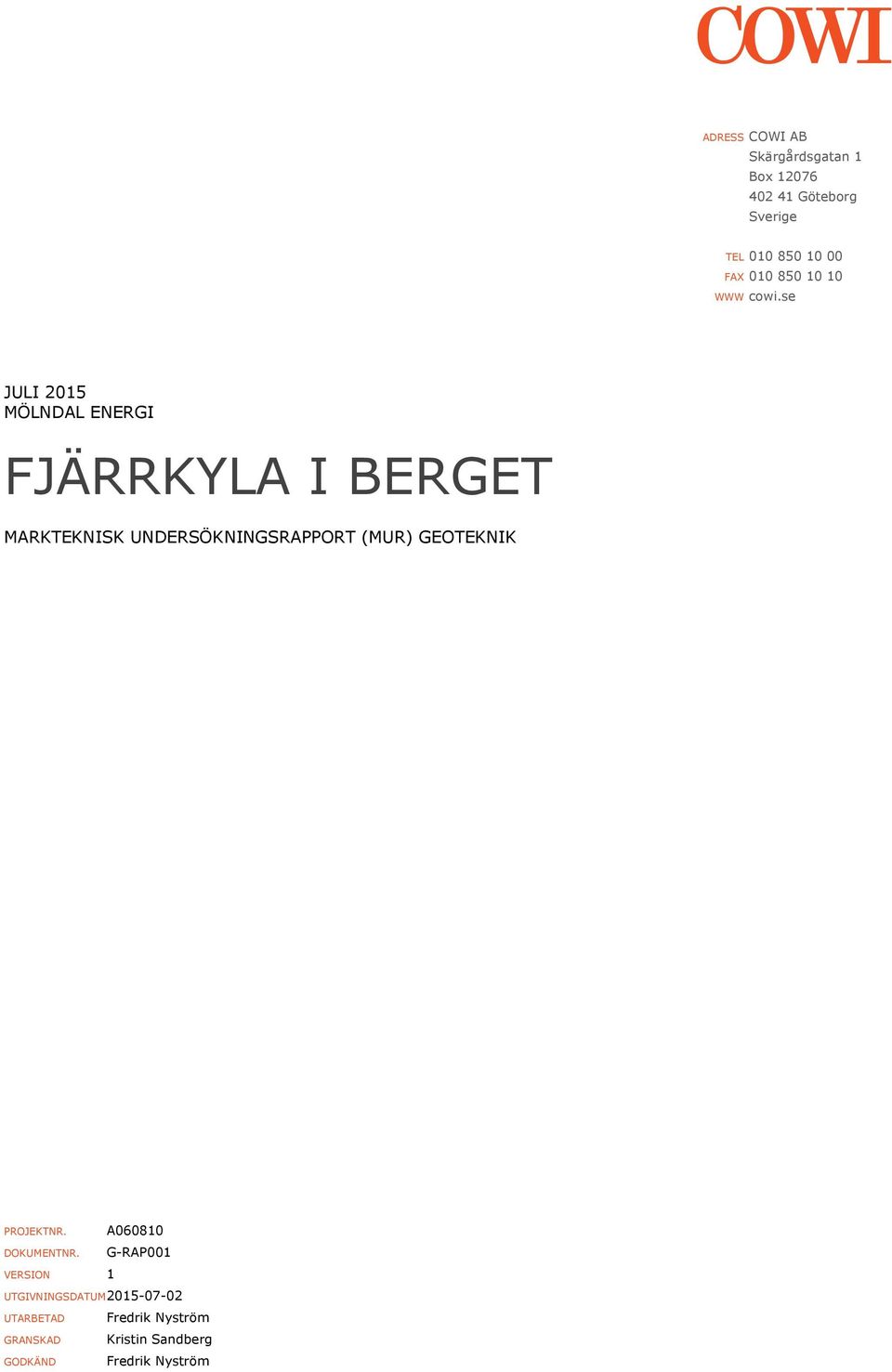

3 ADRESS COWI AB Skärgårdsgatan 1 Box Göteborg Sverige TEL FAX WWW cowi.se JULI 2015 MÖLNDAL ENERGI FJÄRRKYLA I BERGET MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) GEOTEKNIK PROJEKTNR. A DOKUMENTNR. G-RAP001 VERSION 1 UTGIVNINGSDATUM UTARBETAD Fredrik Nyström GRANSKAD Kristin Sandberg GODKÄND Fredrik Nyström

4

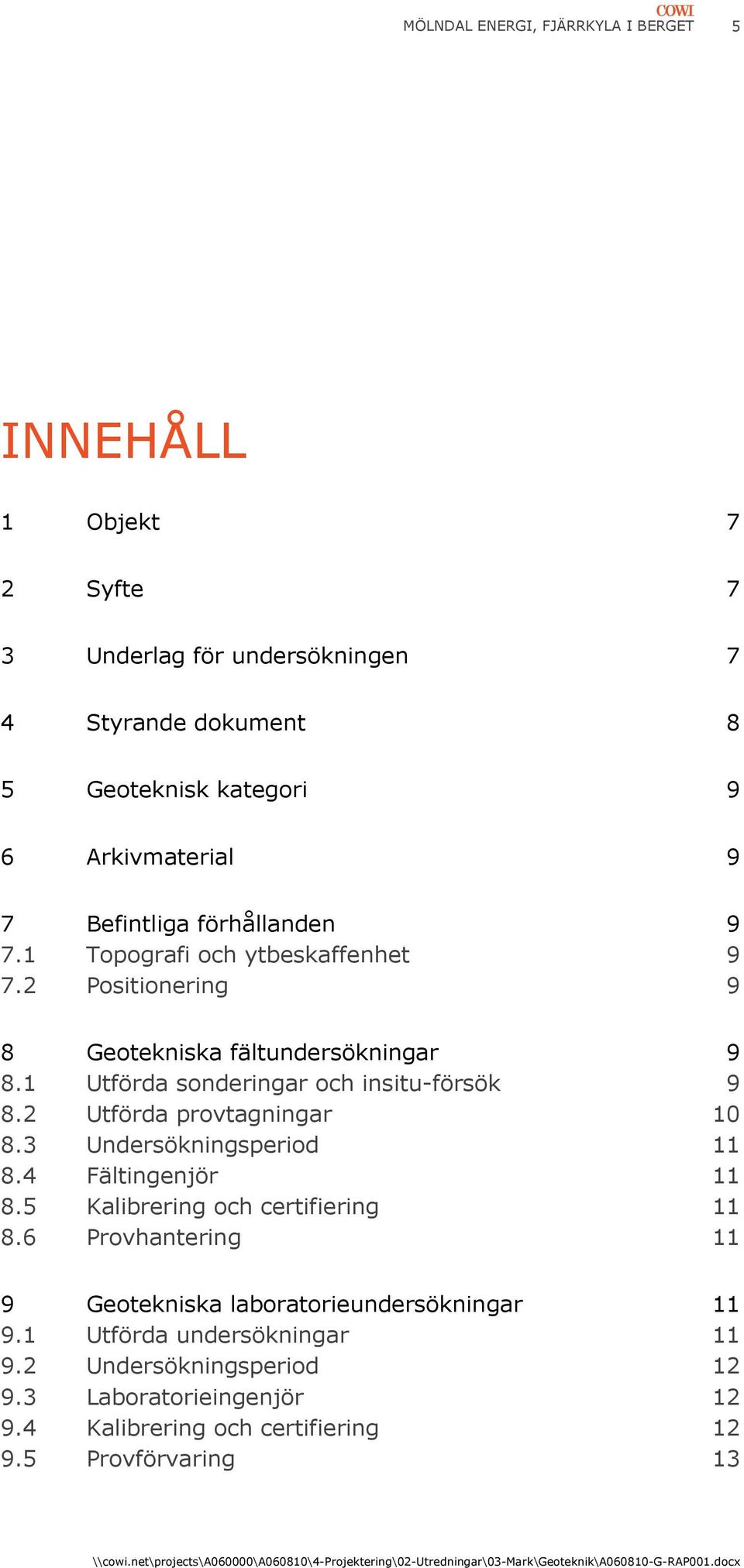

5 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET 5 INNEHÅLL 1 Objekt 7 2 Syfte 7 3 Underlag för undersökningen 7 4 Styrande dokument 8 5 Geoteknisk kategori 9 6 Arkivmaterial 9 7 Befintliga förhållanden Topografi och ytbeskaffenhet Positionering 9 8 Geotekniska fältundersökningar Utförda sonderingar och insitu-försök Utförda provtagningar Undersökningsperiod Fältingenjör Kalibrering och certifiering Provhantering 11 9 Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjör Kalibrering och certifiering Provförvaring 13

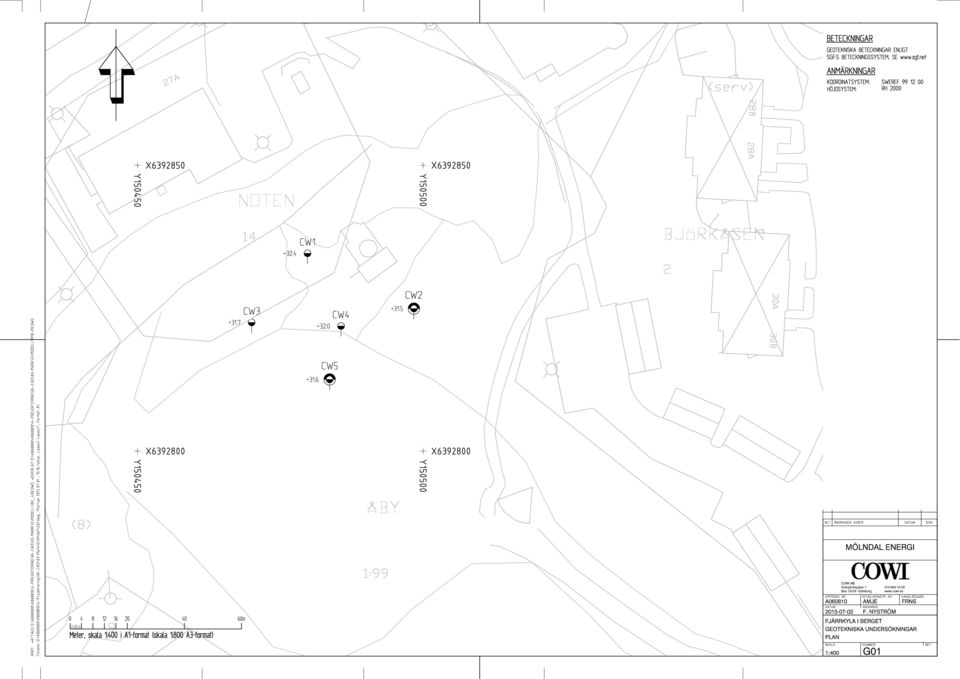

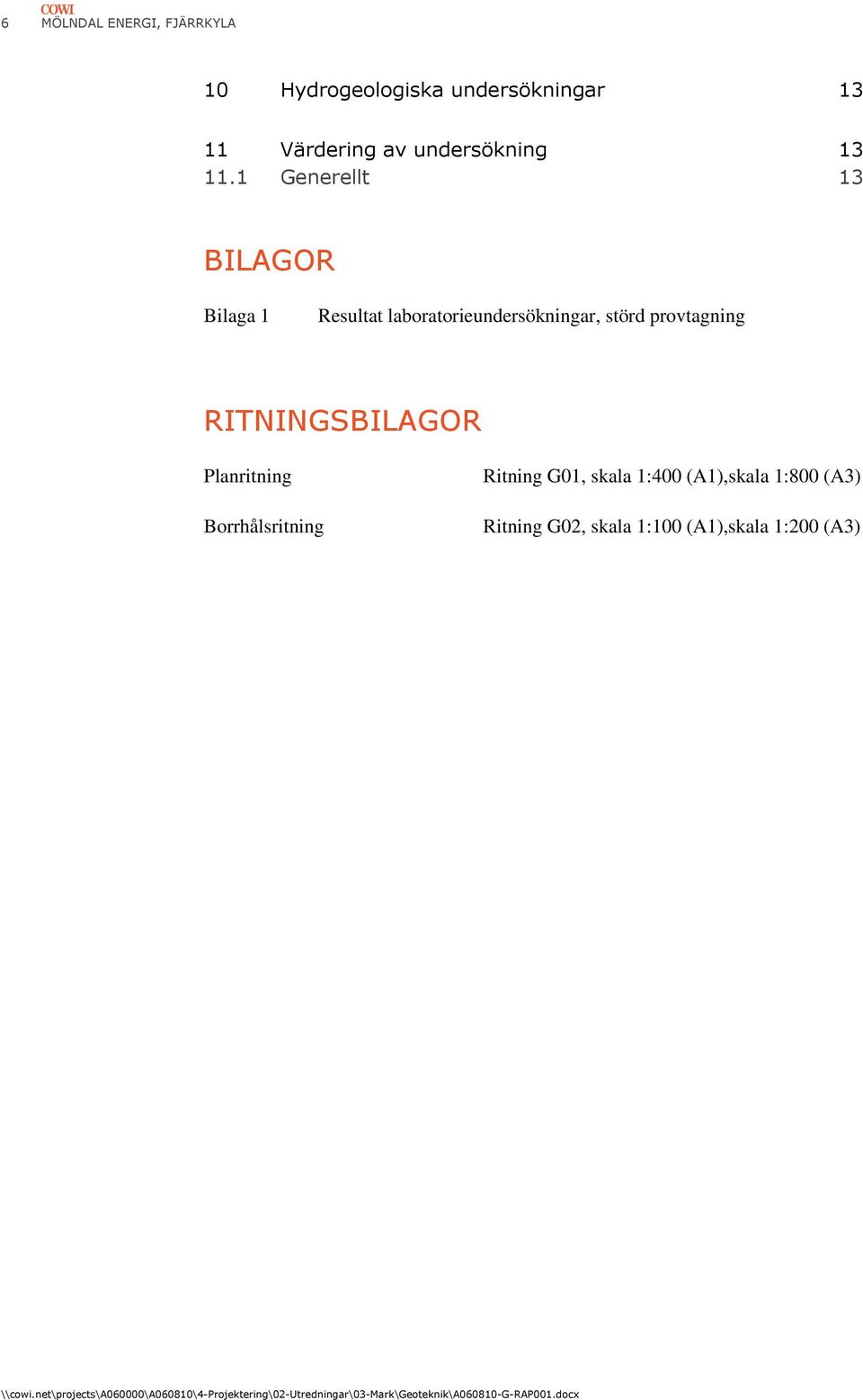

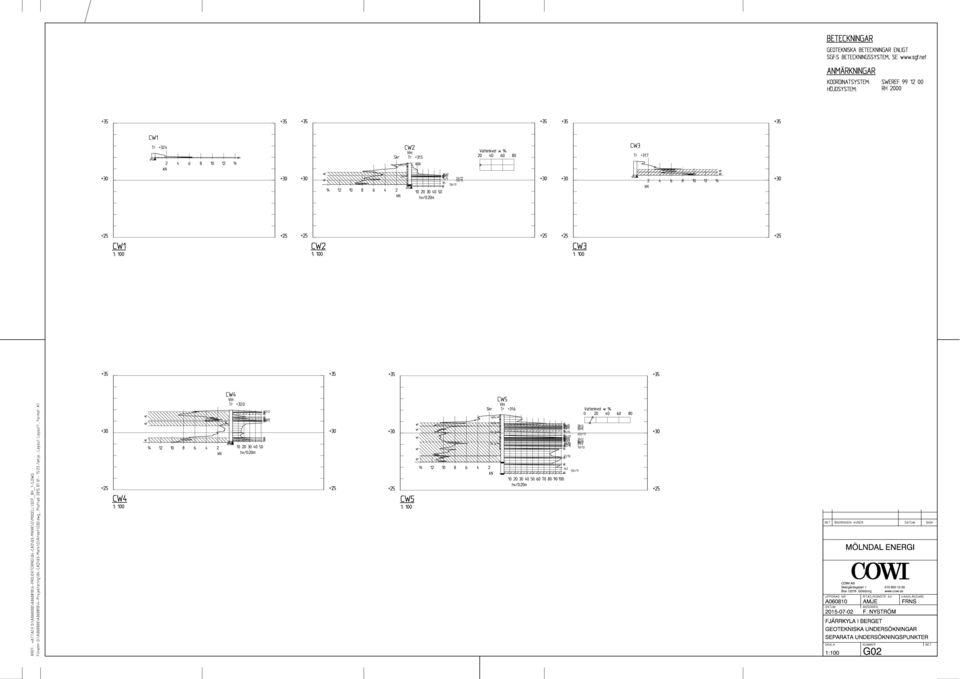

6 6 MÖLNDAL ENERGI, FJÄRRKYLA 10 Hydrogeologiska undersökningar Värdering av undersökning Generellt 13 BILAGOR Bilaga 1 Resultat laboratorieundersökningar, störd provtagning RITNINGSBILAGOR Planritning Borrhålsritning Ritning G01, skala 1:400 (A1),skala 1:800 (A3) Ritning G02, skala 1:100 (A1),skala 1:200 (A3)

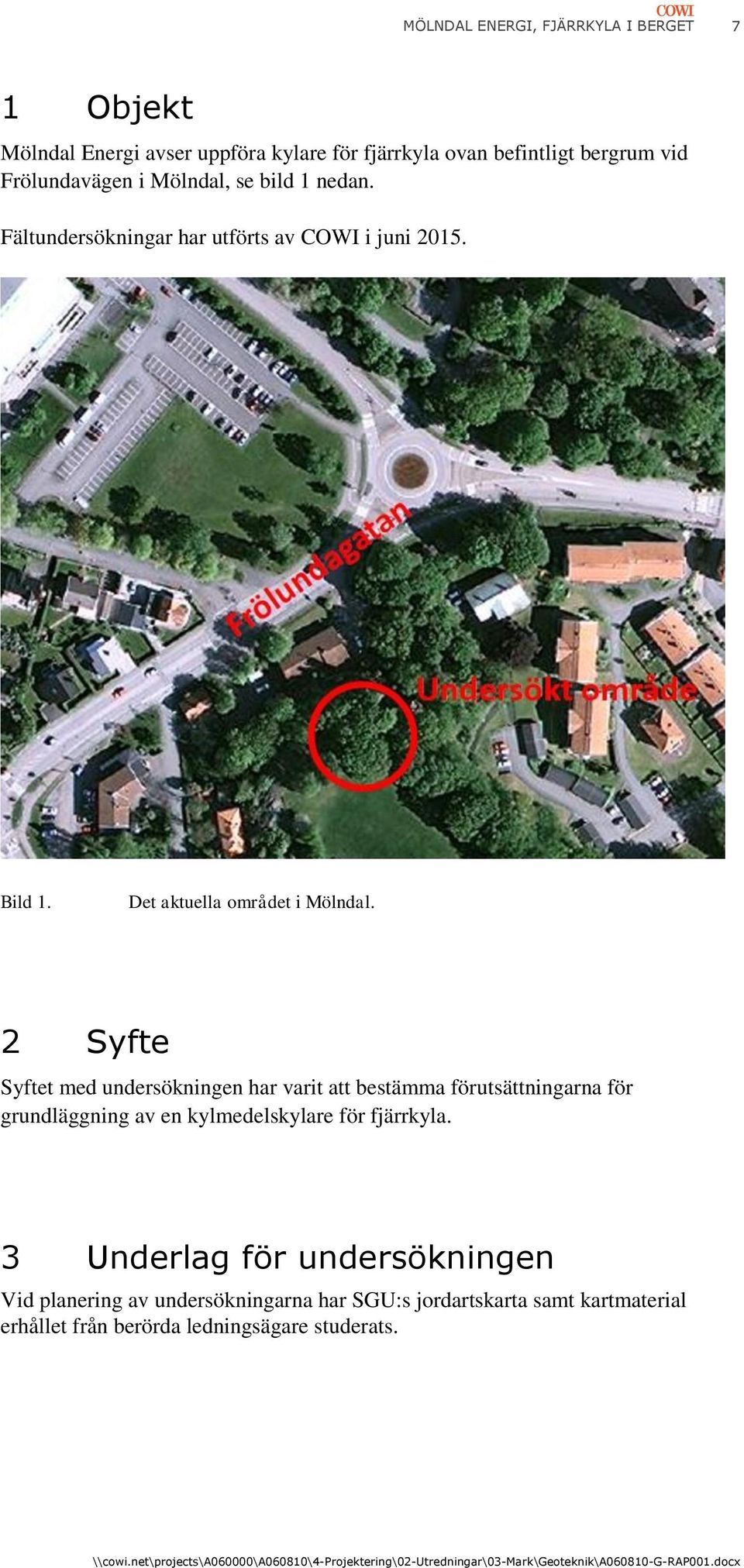

7 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET 7 1 Objekt Mölndal Energi avser uppföra kylare för fjärrkyla ovan befintligt bergrum vid Frölundavägen i Mölndal, se bild 1 nedan. Fältundersökningar har utförts av COWI i juni Bild 1. Det aktuella området i Mölndal. 2 Syfte Syftet med undersökningen har varit att bestämma förutsättningarna för grundläggning av en kylmedelskylare för fjärrkyla. 3 Underlag för undersökningen Vid planering av undersökningarna har SGU:s jordartskarta samt kartmaterial erhållet från berörda ledningsägare studerats.

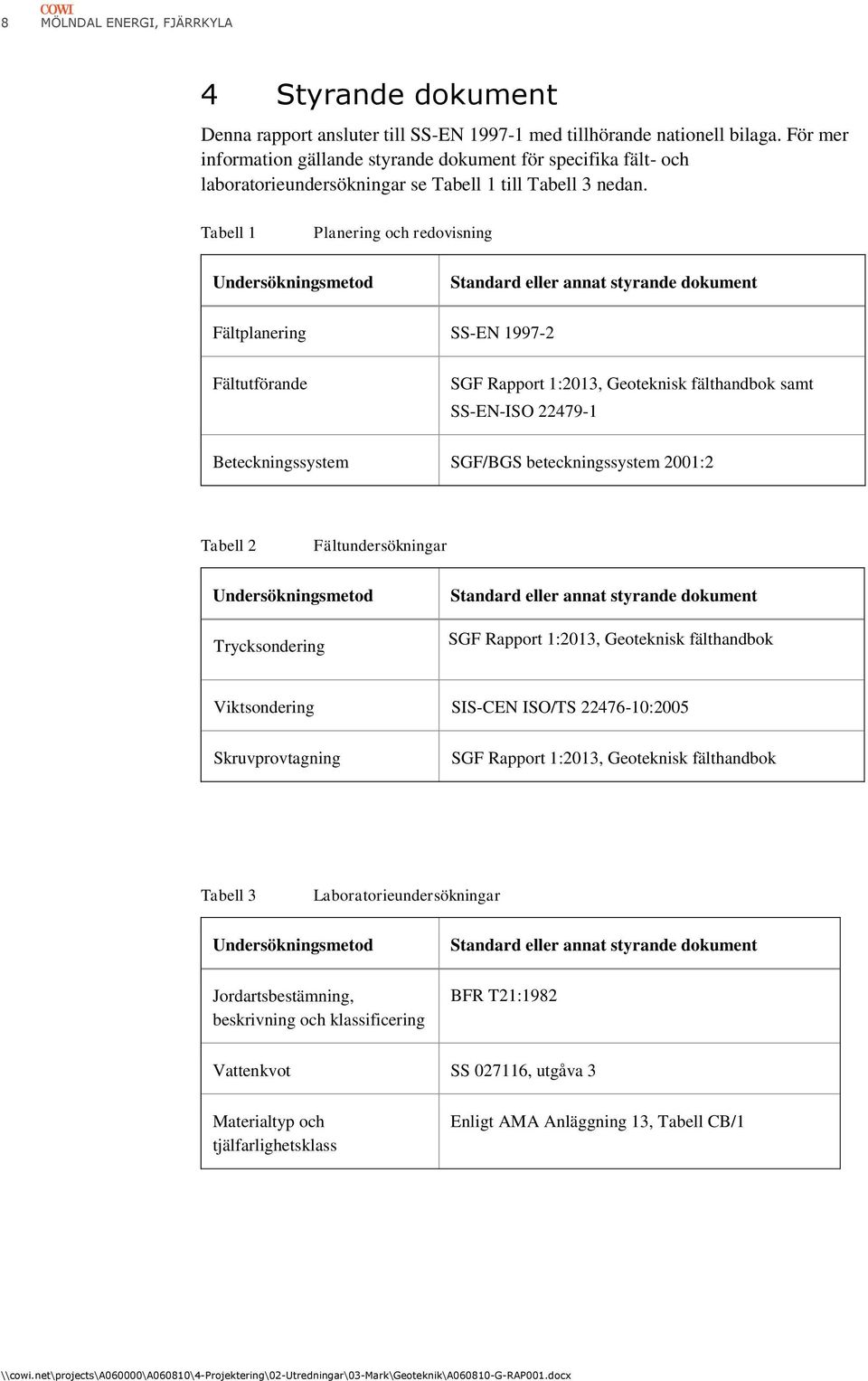

8 8 MÖLNDAL ENERGI, FJÄRRKYLA 4 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. För mer information gällande styrande dokument för specifika fält- och laboratorieundersökningar se Tabell 1 till Tabell 3 nedan. Tabell 1 Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande SGF Rapport 1:2013, Geoteknisk fälthandbok samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2 Fältundersökningar Undersökningsmetod Trycksondering Standard eller annat styrande dokument SGF Rapport 1:2013, Geoteknisk fälthandbok Viktsondering SIS-CEN ISO/TS :2005 Skruvprovtagning SGF Rapport 1:2013, Geoteknisk fälthandbok Tabell 3 Laboratorieundersökningar Undersökningsmetod Jordartsbestämning, beskrivning och klassificering Standard eller annat styrande dokument BFR T21:1982 Vattenkvot SS , utgåva 3 Materialtyp och tjälfarlighetsklass Enligt AMA Anläggning 13, Tabell CB/1

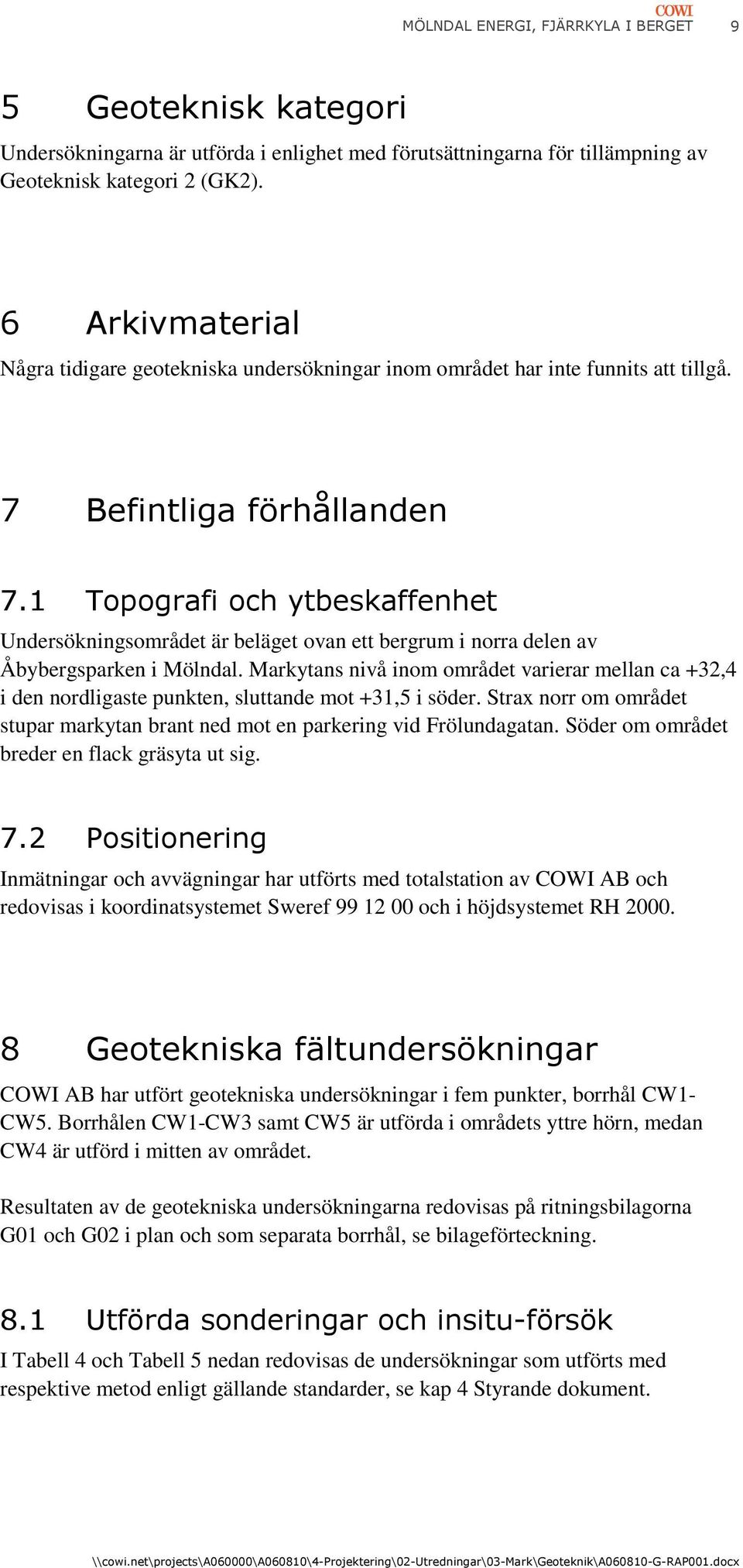

9 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET 9 5 Geoteknisk kategori Undersökningarna är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK2). 6 Arkivmaterial Några tidigare geotekniska undersökningar inom området har inte funnits att tillgå. 7 Befintliga förhållanden 7.1 Topografi och ytbeskaffenhet Undersökningsområdet är beläget ovan ett bergrum i norra delen av Åbybergsparken i Mölndal. Markytans nivå inom området varierar mellan ca +32,4 i den nordligaste punkten, sluttande mot +31,5 i söder. Strax norr om området stupar markytan brant ned mot en parkering vid Frölundagatan. Söder om området breder en flack gräsyta ut sig. 7.2 Positionering Inmätningar och avvägningar har utförts med totalstation av COWI AB och redovisas i koordinatsystemet Sweref och i höjdsystemet RH Geotekniska fältundersökningar COWI AB har utfört geotekniska undersökningar i fem punkter, borrhål CW1- CW5. Borrhålen CW1-CW3 samt CW5 är utförda i områdets yttre hörn, medan CW4 är utförd i mitten av området. Resultaten av de geotekniska undersökningarna redovisas på ritningsbilagorna G01 och G02 i plan och som separata borrhål, se bilageförteckning. 8.1 Utförda sonderingar och insitu-försök I Tabell 4 och Tabell 5 nedan redovisas de undersökningar som utförts med respektive metod enligt gällande standarder, se kap 4 Styrande dokument.

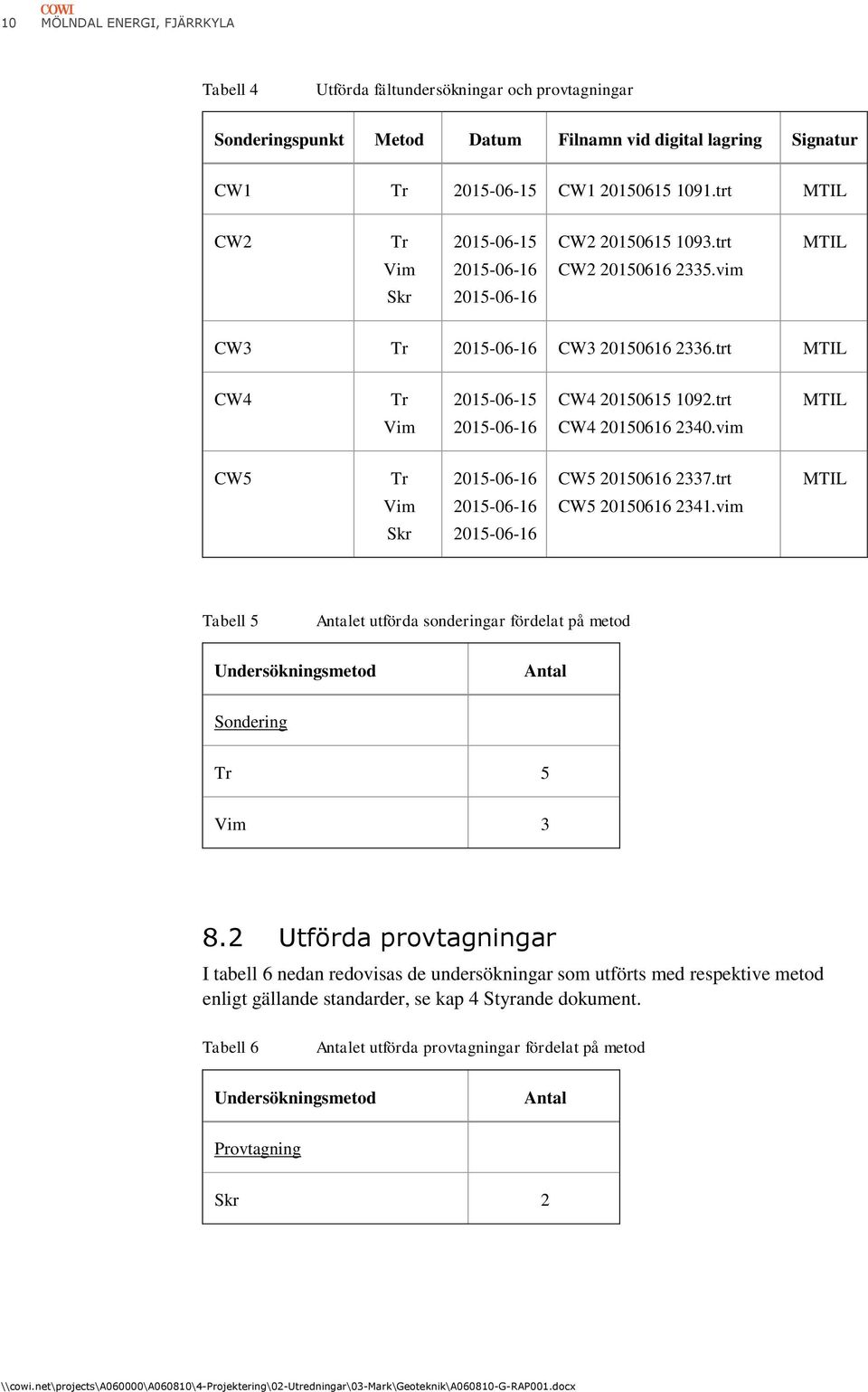

10 10 MÖLNDAL ENERGI, FJÄRRKYLA Tabell 4 Utförda fältundersökningar och provtagningar Sonderingspunkt Metod Datum Filnamn vid digital lagring Signatur CW1 Tr CW trt MTIL CW2 Tr Vim Skr CW trt CW vim MTIL CW3 Tr CW trt MTIL CW4 Tr Vim CW trt CW vim MTIL CW5 Tr Vim Skr CW trt CW vim MTIL Tabell 5 Antalet utförda sonderingar fördelat på metod Undersökningsmetod Antal Sondering Tr 5 Vim Utförda provtagningar I tabell 6 nedan redovisas de undersökningar som utförts med respektive metod enligt gällande standarder, se kap 4 Styrande dokument. Tabell 6 Antalet utförda provtagningar fördelat på metod Undersökningsmetod Antal Provtagning Skr 2

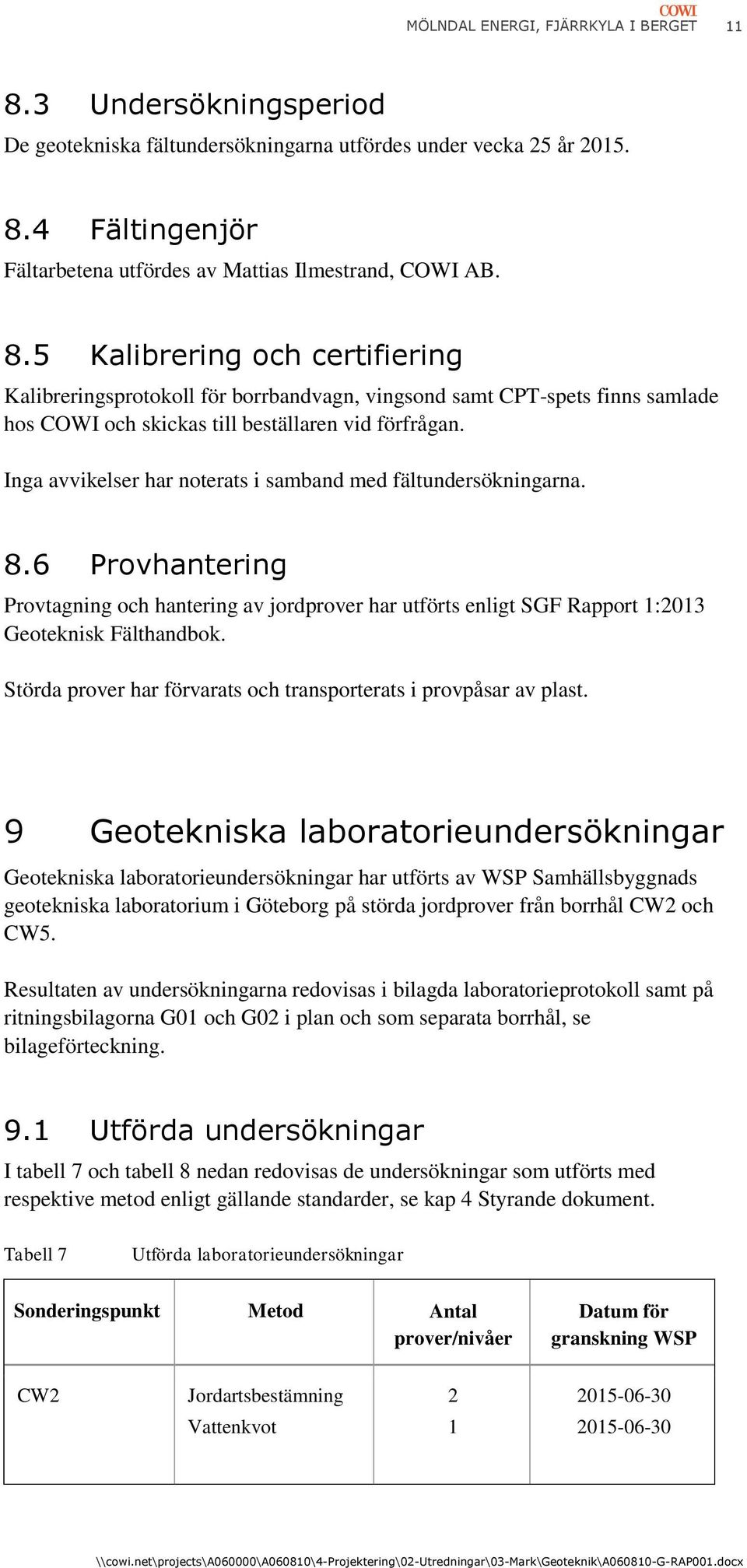

11 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET Undersökningsperiod De geotekniska fältundersökningarna utfördes under vecka 25 år Fältingenjör Fältarbetena utfördes av Mattias Ilmestrand, COWI AB. 8.5 Kalibrering och certifiering Kalibreringsprotokoll för borrbandvagn, vingsond samt CPT-spets finns samlade hos COWI och skickas till beställaren vid förfrågan. Inga avvikelser har noterats i samband med fältundersökningarna. 8.6 Provhantering Provtagning och hantering av jordprover har utförts enligt SGF Rapport 1:2013 Geoteknisk Fälthandbok. Störda prover har förvarats och transporterats i provpåsar av plast. 9 Geotekniska laboratorieundersökningar Geotekniska laboratorieundersökningar har utförts av WSP Samhällsbyggnads geotekniska laboratorium i Göteborg på störda jordprover från borrhål CW2 och CW5. Resultaten av undersökningarna redovisas i bilagda laboratorieprotokoll samt på ritningsbilagorna G01 och G02 i plan och som separata borrhål, se bilageförteckning. 9.1 Utförda undersökningar I tabell 7 och tabell 8 nedan redovisas de undersökningar som utförts med respektive metod enligt gällande standarder, se kap 4 Styrande dokument. Tabell 7 Utförda laboratorieundersökningar Sonderingspunkt Metod Antal prover/nivåer Datum för granskning WSP CW2 Jordartsbestämning Vattenkvot

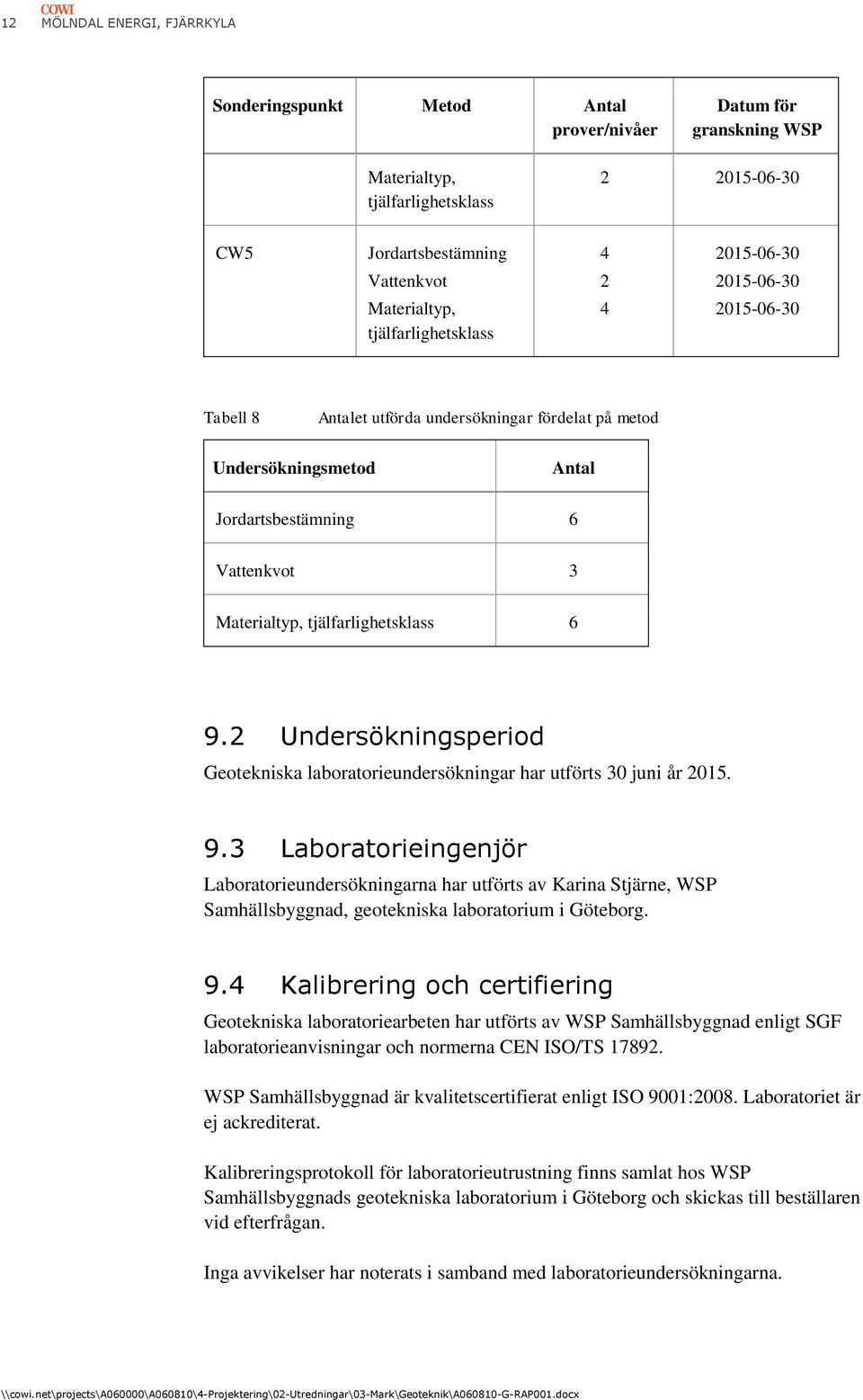

12 12 MÖLNDAL ENERGI, FJÄRRKYLA Sonderingspunkt Metod Antal prover/nivåer Datum för granskning WSP Materialtyp, tjälfarlighetsklass CW5 Jordartsbestämning Vattenkvot Materialtyp, tjälfarlighetsklass Tabell 8 Antalet utförda undersökningar fördelat på metod Undersökningsmetod Antal Jordartsbestämning 6 Vattenkvot 3 Materialtyp, tjälfarlighetsklass Undersökningsperiod Geotekniska laboratorieundersökningar har utförts 30 juni år Laboratorieingenjör Laboratorieundersökningarna har utförts av Karina Stjärne, WSP Samhällsbyggnad, geotekniska laboratorium i Göteborg. 9.4 Kalibrering och certifiering Geotekniska laboratoriearbeten har utförts av WSP Samhällsbyggnad enligt SGF laboratorieanvisningar och normerna CEN ISO/TS WSP Samhällsbyggnad är kvalitetscertifierat enligt ISO 9001:2008. Laboratoriet är ej ackrediterat. Kalibreringsprotokoll för laboratorieutrustning finns samlat hos WSP Samhällsbyggnads geotekniska laboratorium i Göteborg och skickas till beställaren vid efterfrågan. Inga avvikelser har noterats i samband med laboratorieundersökningarna.

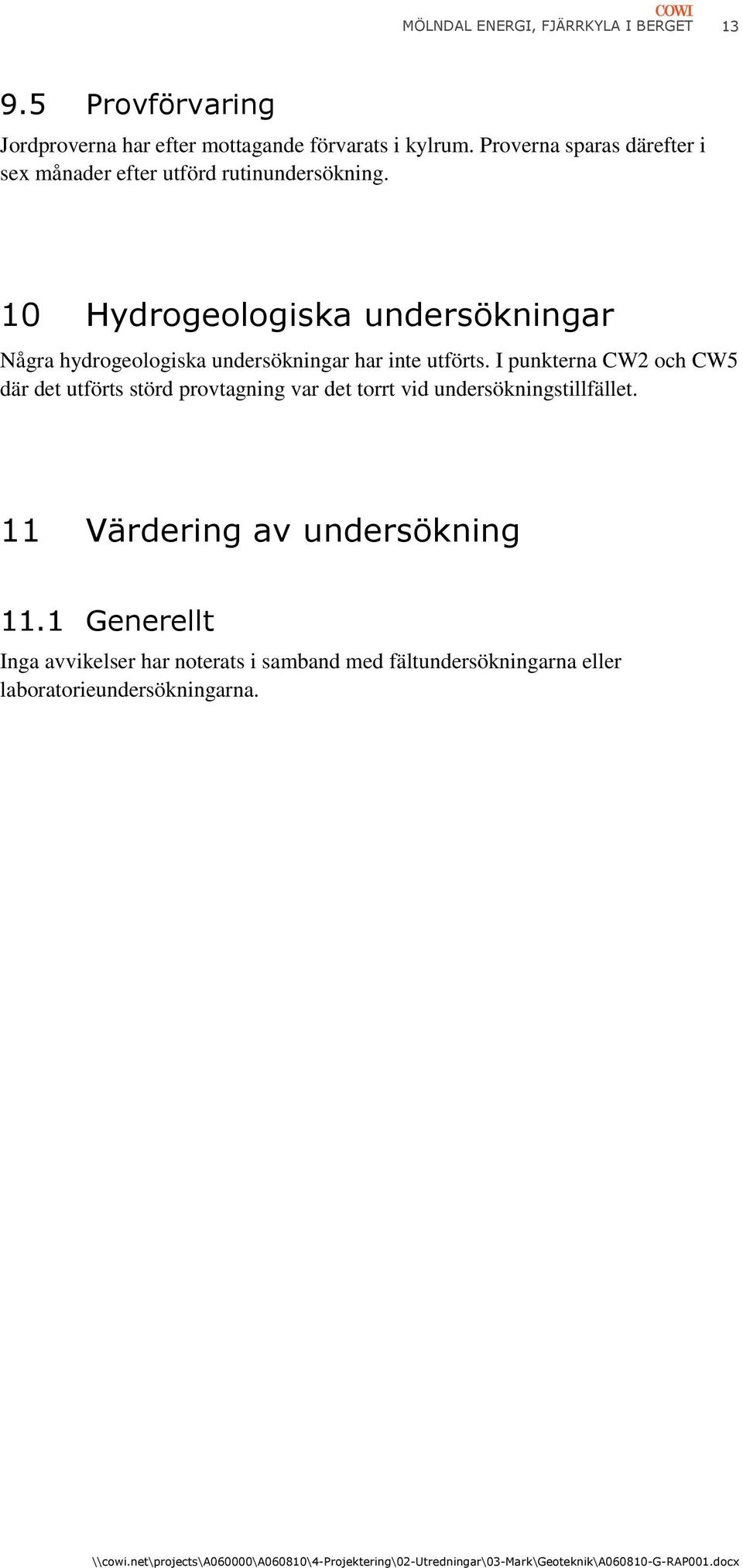

13 MÖLNDAL ENERGI, FJÄRRKYLA I BERGET Provförvaring Jordproverna har efter mottagande förvarats i kylrum. Proverna sparas därefter i sex månader efter utförd rutinundersökning. 10 Hydrogeologiska undersökningar Några hydrogeologiska undersökningar har inte utförts. I punkterna CW2 och CW5 där det utförts störd provtagning var det torrt vid undersökningstillfället. 11 Värdering av undersökning 11.1 Generellt Inga avvikelser har noterats i samband med fältundersökningarna eller laboratorieundersökningarna.

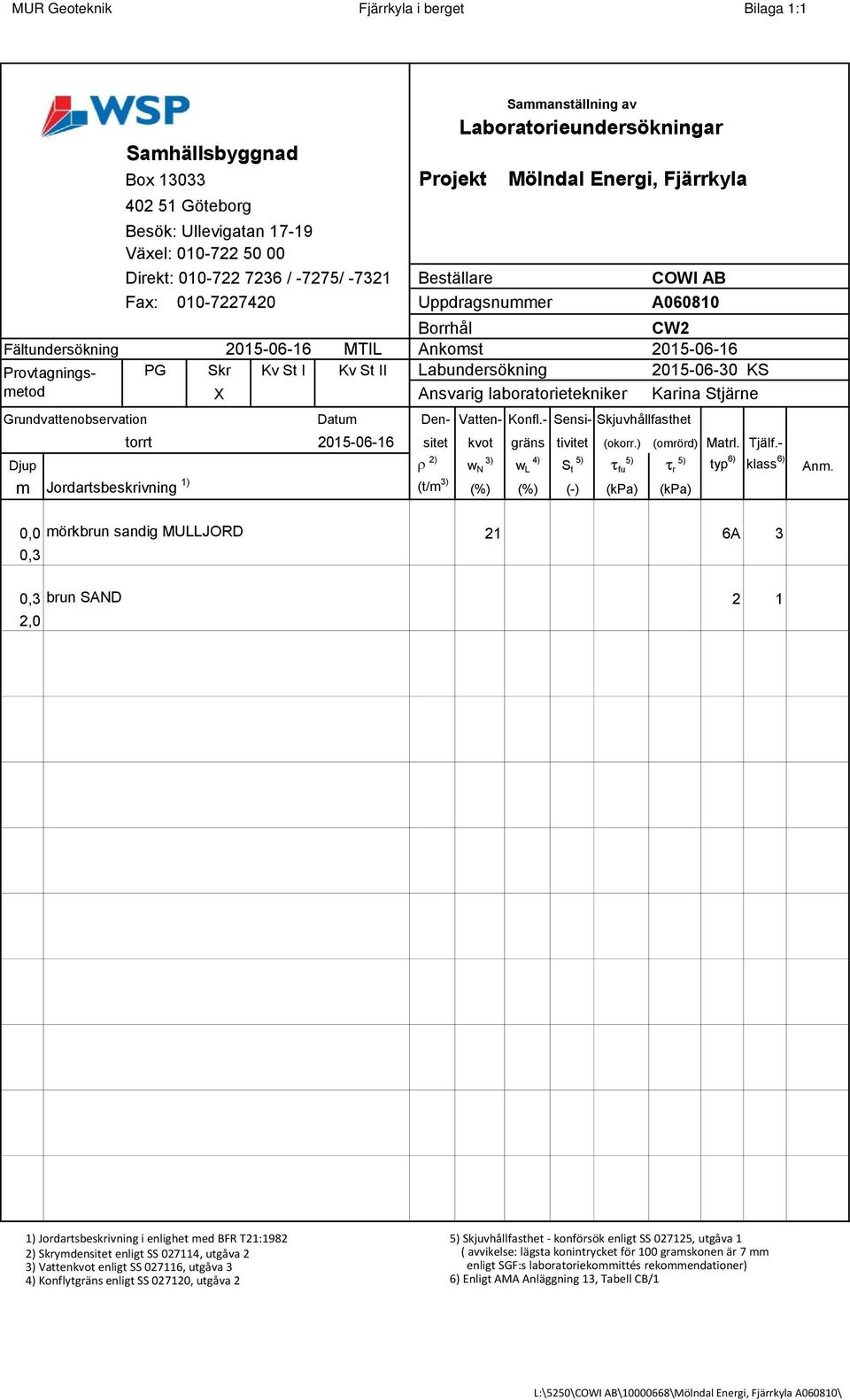

14 MUR Geoteknik Fjärrkyla i berget Bilaga 1:1 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Mölndal Energi, Fjärrkyla Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare COWI AB Fax: Uppdragsnummer A Borrhål Fältundersökning MTIL Ankomst torrt sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod CW PG Skr Kv St I Kv St II Labundersökning KS X Ansvarig laboratorietekniker Karina Stjärne Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 mörkbrun sandig MULLJORD 21 6A 3 0,3 0,3 brun SAND 2 1 2,0 w L 4) 1) Jordartsbeskrivning i enlighet med BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 13, Tabell CB/1 L:\5250\COWI AB\ \Mölndal Energi, Fjärrkyla A060810\

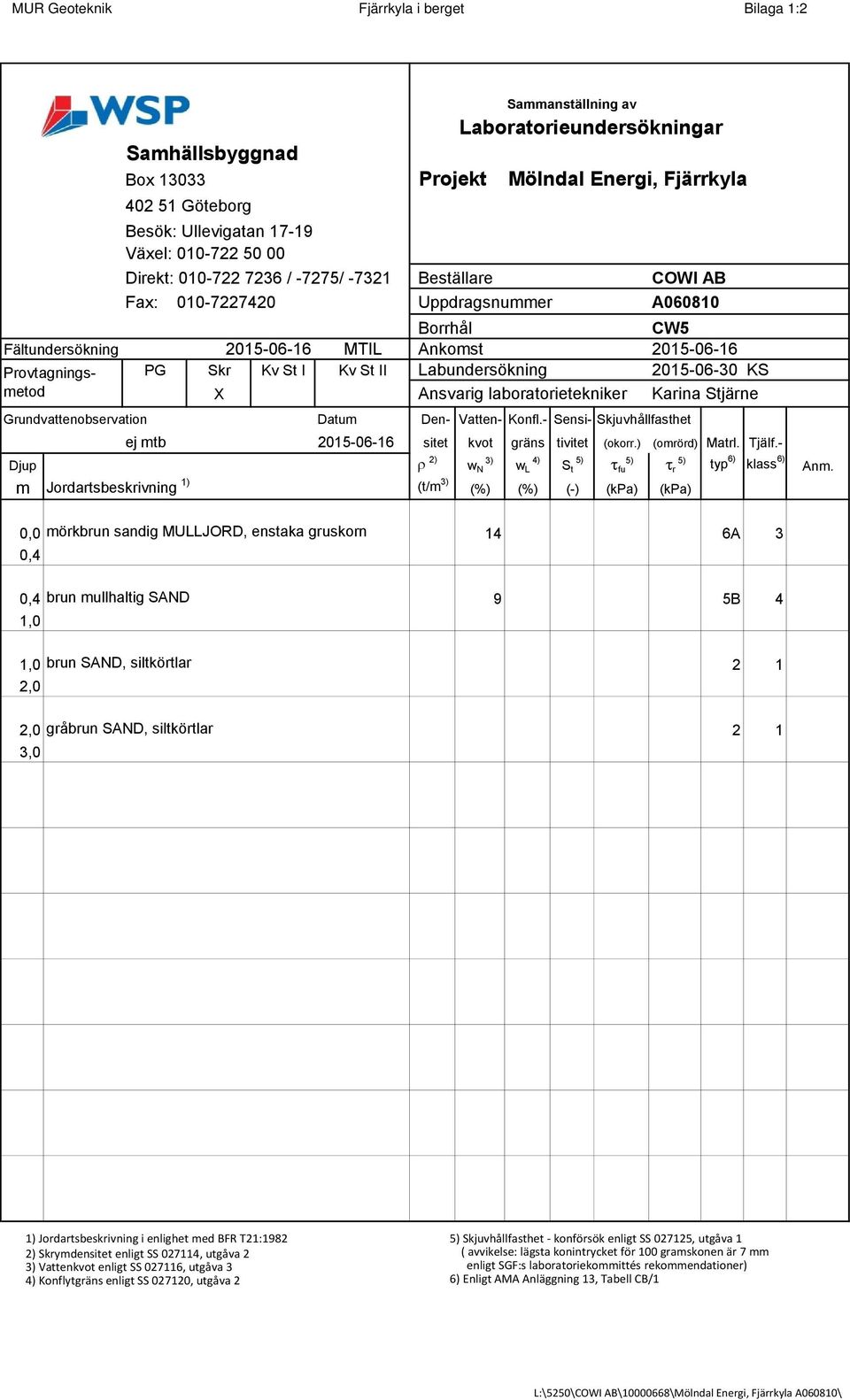

15 MUR Geoteknik Fjärrkyla i berget Bilaga 1:2 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Mölndal Energi, Fjärrkyla Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare COWI AB Fax: Uppdragsnummer A Borrhål Fältundersökning MTIL Ankomst ej mtb sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod CW PG Skr Kv St I Kv St II Labundersökning KS X Ansvarig laboratorietekniker Karina Stjärne Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 mörkbrun sandig MULLJORD, enstaka gruskorn 14 6A 3 0,4 0,4 brun mullhaltig SAND 9 5B 4 1,0 1,0 brun SAND, siltkörtlar 2 1 2,0 2,0 gråbrun SAND, siltkörtlar 2 1 3,0 w L 4) 1) Jordartsbeskrivning i enlighet med BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 13, Tabell CB/1 L:\5250\COWI AB\ \Mölndal Energi, Fjärrkyla A060810\
