1 Munkedal / PM Villastad AB Del av Saltkällan 1:3, Detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

2 Munkedal / PM Villastad AB Del av Saltkällan 1:3, Detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo Beställare: Konsult: Uppdragsledare Handläggare PM Villastad AB Odinslundsgatan Göteborg Norconsult AB Box Göteborg Bengt Askmar Jimmy He Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: N:\103\21\ \G\Beskr-PM-Eurokod\MUR Geo_Saltkällan.docx Bengt Askmar Norconsult AB

3 3 (8) Innehållsförteckning 1. Objekt Syfte Underlag Styrande dokument Geoteknisk kategori Befintliga förhållanden Utsättning/inmätning Geotekniska fältundersökningar Fältundersökningar Platsbesök Geotekniska laboratorieundersökningar Hydrogeologiska undersökningar Härledda värden... 7 Bilagor Jordartsförteckning Bilaga 1 Fotosamling Bilaga 2 Sammanställning av lerans korrigerade skjuvhållfasthet Bilaga 3 Ritningar Situations- och borrplan Sektion A Ritning G101 Ritning G301 n:\103\21\ \g\beskr-pm-eurokod\mur geo_saltkällan.docx Beteckningssystem, SGF (se SGFs hemsida beteckningssystem) Munkedal / PM Villastad AB Del av Saltkällan 1:3, Detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

4 4 (8) 1. Objekt På uppdrag av PM Villastad AB har Norconsult AB utfört en geoteknisk undersökning för detaljplan inom rubricerat område. Planförslaget innebär att utbyggnad med bl. a. bostäder planeras inom området. I föreliggande MUR, Geoteknik, med tillhörande bilagor och ritningar redovisas de geotekniska förutsättningarna för planarbetet. 2. Syfte Undersökningarna syftar till att utgöra kompletterande underlag för utvärdering av de geotekniska förutsättningarna för rubricerat objekt. 3. Underlag Underlag som använts vid planeringen av undersökningarna är grundkarta med planområdets gräns och planförslaget med bostäder som skall byggas inom området. Två tidigare geotekniska undersökningar har utförts inom och öster om det aktuella området. Undersökningarna har använts som underlag och resultaten redovisas i ritning G 101. Utredning av den geotekniska stabiliteten vid Saltkällebäcken, Saltkällan, Munkedals kommun, Rapport, dat , upprättad av Bohusgeo AB, Uppdragsnr: 8030:71 (Ref.1). Geoteknisk utredning för campingområde inom Saltkällans säteri 1:2 i Munkedal, Rapport, dat , upprättad av Bohusgeo AB, Uppdragsnr: 8030:75 (Ref.2). 4. Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga Munkedal / PM Villastad AB Del av Saltkällan 1:3, Detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo n:\103\21\ \g\beskr-pm-eurokod\mur geo_saltkällan.docx

5 5 (8) Tabell 1 Undersökningsmetod Fältplanering Planering och redovisning Standard eller annat styrande dokument SS-EN :2007/AC:2010 Fältutförande Geoteknisk fälthandbok SGF Rapport 1:96 samt SS- EN-ISO :2006 Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2 Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Trycksondering Geoteknisk fälthandbok SGF Rapport 1:96 Vingsondering Geoteknisk fälthandbok SGF Rapport 1:96 Skruvprovtagning Geoteknisk fälthandbok SGF Rapport 1:96 Tabell 3 Undersökningsmetod Laboratorieundersökningar Standard eller annat styrande dokument Klassificering SS-EN ISO SIS-CEN ISO/TS :2005 Vattenkvot SIS-CEN ISO/TS : Geoteknisk kategori Undersökningarna är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK 2). 6. Befintliga förhållanden n:\103\21\ \g\beskr-pm-eurokod\mur geo_saltkällan.docx Planområdet består till stor del av åkermark och till mindre del av skogsmark i västra delen och nordöstra delen. Marknivåer varierar från +2 m vid planområdets södra gräns till drygt +30 m i fastmarken vid västra gränsen Munkedal / PM Villastad AB Del av Saltkällan 1:3, Detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

6 6 (8) 7. Utsättning/inmätning Utsättning av borrpunkter har utförts genom beställaren enligt angivna koordinater. Koordinatsystem är SWEREF i plan och RH 2000 i höjd. 8. Geotekniska fältundersökningar 8.1 Fältundersökningar Fältundersökningar utfördes av Norconsult Fältgeoteknik AB i februari Fältundersökningarna utfördes av fältgeotekniker Johan Brunberg med borrvagn typ Geotech 604. Fältundersökningarna omfattade följande metoder: Trycksondering i 2 punkter för klarläggande av jordlagrens mäktighet och relativa fasthet. Störd provtagning med skruvprovtagare i 2 punkter för klarläggande av jordlagrens sammansättning. Fri vattenyta i provtagningshålet uppmättes. Vingsondering i 1 punkt för bestämning av lerans odränerade skjuvhållfasthet. En sektion (sektion A) som korsar Saltkällebäcken sydöst om planområdet har avvägts/lodats genom beställarens försorg. Sektionen har använts för stabilitetsberäkningar. 8.2 Platsbesök Platsbesök utfördes av handläggaren Resultaten redovisas delvis i Bilaga 2, Fotosamling. Ett syfte med platsbesöket var att klargöra erosionsförhållanden vid Saltkällebäcken som ligger östra i delen av planområdet Munkedal / PM Villastad AB Del av Saltkällan 1:3, Detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo n:\103\21\ \g\beskr-pm-eurokod\mur geo_saltkällan.docx

7 7 (8) 9. Geotekniska laboratorieundersökningar De störda jordproverna har undersökts i laboratorium med avseende på jordart och delvis vattenkvot (se Bilaga 1). Laboratorieförsöken har utförts av handläggaren ( ) i Norconsults laboratorium, Göteborg. 10. Hydrogeologiska undersökningar Fri vattenyta i provtagningshålen uppmättes av fältgeotekniker Johan Brunberg vid fältarbetet. Grundvattennivåer har även erhållnits från en tidigare undersökning, Ref Härledda värden Lerans odränerade skjuvhållfasthet har bestämts med bl. a. vingsondering och konförsök i laboratorium. Sammanställning av lerans odränerade skjuvhållfasthet i korrigerade värden (härledda värden) redovisas i Bilaga 3. Bilaga 3:1 och 3:2 är sammanställning för dels området vid Saltkällebäcken och dels övriga planområdet. Norconsult AB Väg och Bana Geoteknik Jimmy He jimmy.he@norconsult.com Bengt Askmar bengt.askmar@norconsult.com n:\103\21\ \g\beskr-pm-eurokod\mur geo_saltkällan.docx Munkedal / PM Villastad AB Del av Saltkällan 1:3, Detaljplan Markteknisk undersökningsrapport, Geoteknik MUR/Geo

8 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

9 Munkedal / PM Villastad AB Bilaga 1 Del av Saltkällan 1:3, Detaljplan Uppdragsnr: JORDARTSFÖRTECKNING w n = vattenkvot i vikt-% av torrsubstans Sektion Borrhål Markyta Fri vattenyta i borrhål (m u m y) Djup under markytan (m) Jordart Tjälfarlighetsklass w n (%) Anmärkning A1 - Torr ,0-0,3 MULLJORD Bedömd i fält - 1,0 Sandig SILT Ljusbrun - 2,0 Lerig SILT 26 Ljusbrun - 3,0 Siltig LERA 28 Brun A2 - Torr ,0-0,1 MULLJORD Bedömd i fält - 1,0 Siltig FINSAND Brun - 2,0 Lerig SILT Brun - 3,0 Siltig LERA 31 Brun - 4,0 Siltig LERA 29 Brun -1-

10 Norconsult AB Box 8774, Göteborg Tfn

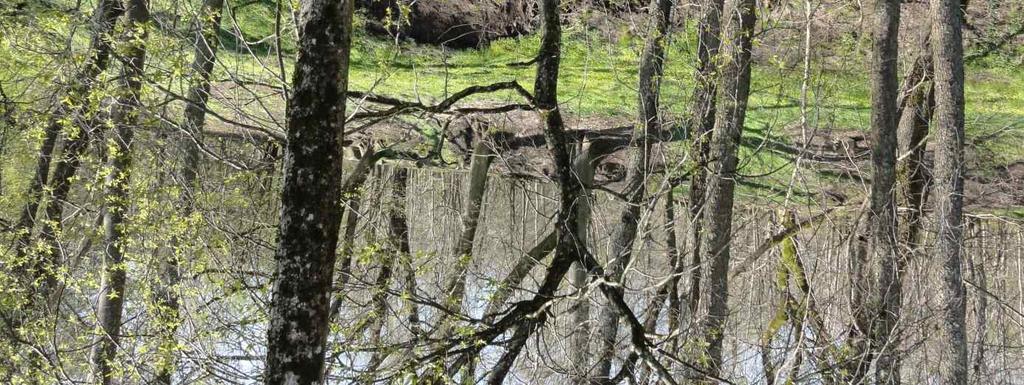

11 Bilaga 2 Fotosamling 1 (4) Foto 1. Foto 2.

12 Bilaga 2 Fotosamling 2 (4) Foto 3. Foto 4.

13 Bilaga 2 Fotosamling 3 (4) Foto 5. Foto 6.

14 Bilaga 2 Fotosamling 4 (4) Foto 7. Planområdet från dess sydöstra hörn. Foto 8. Planområdet från dess norra gräns mot söder.

15

16 Bilaga 3:2 Korrigerad odränerad skjuvhållfasthet Planområdet 0 Skjuvhållfasthet [kpa] R2.16 Vb Djup [m] R2.20 Vb R2.21 Vb R2.24 Vb R2.26 Vb R2.1 Kv Valt värde
