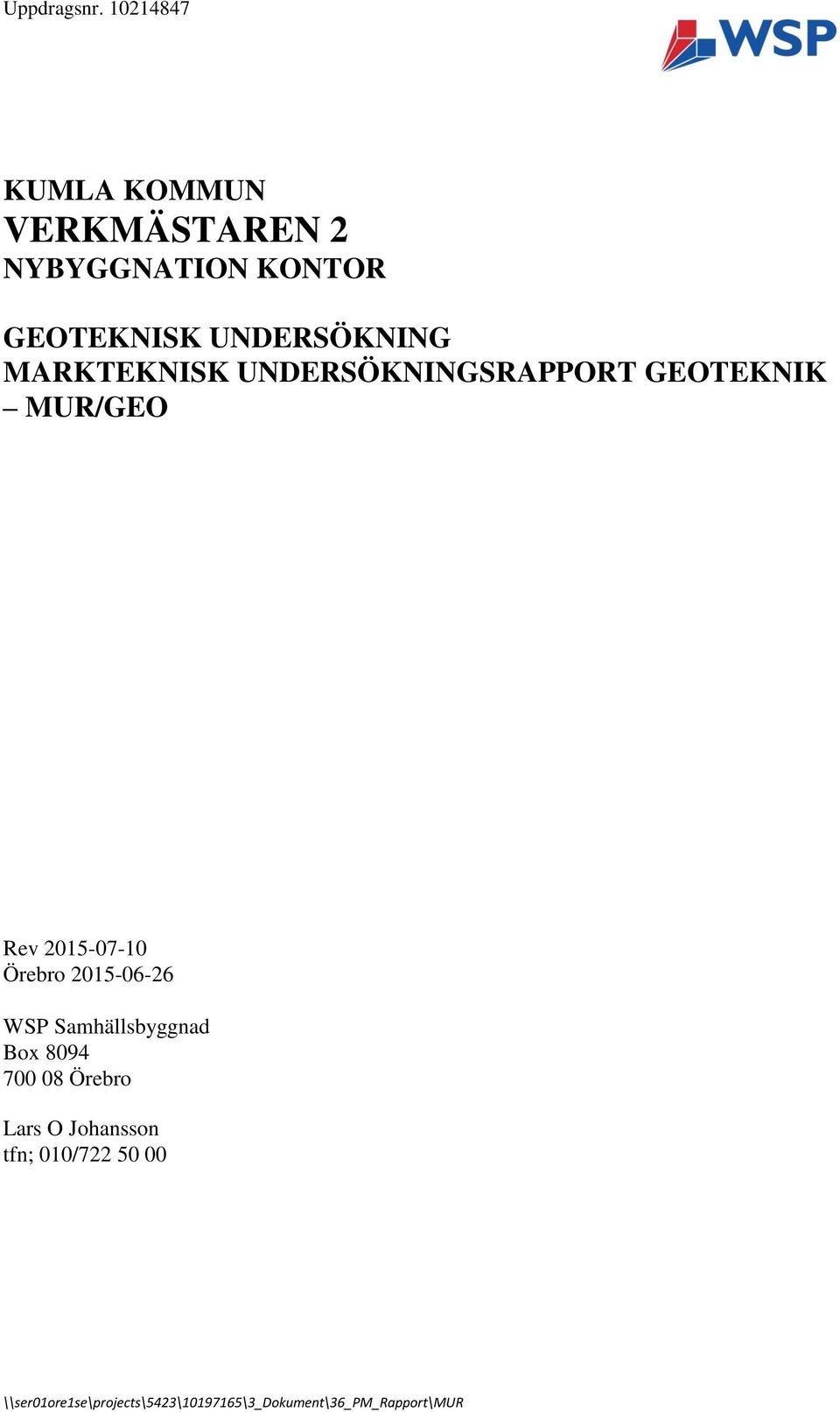

1 Uppdragsnr KUMLA KOMMUN VERKMÄSTAREN 2 NYBYGGNATION KONTOR GEOTEKNISK UNDERSÖKNING MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK MUR/GEO Rev Örebro WSP Samhällsbyggnad Box Örebro Lars O Johansson tfn; 010/ \\ser01ore1se\projects\5423\ \3_dokument\36_pm_rapport\mur

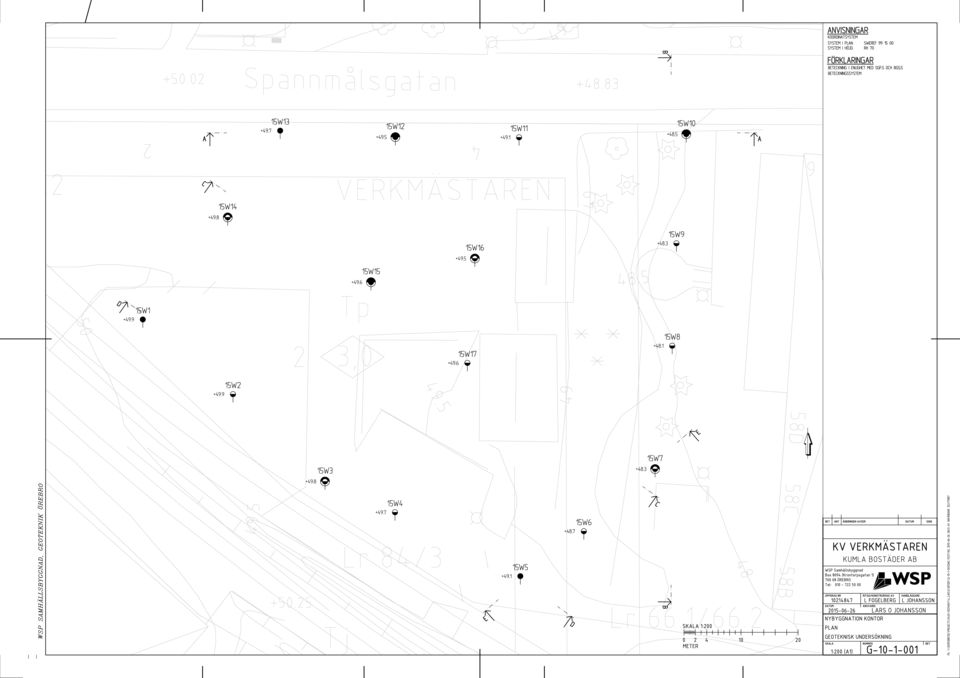

2 Uppdragsnr /rev Innehållsförteckning 1 Objekt Ändamål Underlag för undersökningen Styrande dokument Geoteknisk kategori Arkivmaterial Befintliga förhållanden Topografi Ytbeskaffenhet Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda fältförsök Utförda provtagningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer Kalibrering och certifiering Provförvaring Hydrogeologiska undersökningar Miljötekniska undersökningar Härledda värden Värdering av undersökning Generellt Härledda värdens spridning och relevans Övrigt... 5 BILAGOR: Laboratorietabeller RITNINGAR: G Plan (skala 1:200) G Sektion A C (skala 1:100) G Sektion D E (skala 1:100) \\ser01ore1se\projects\5424\ \3_dokument\36_pm_rapport\mur

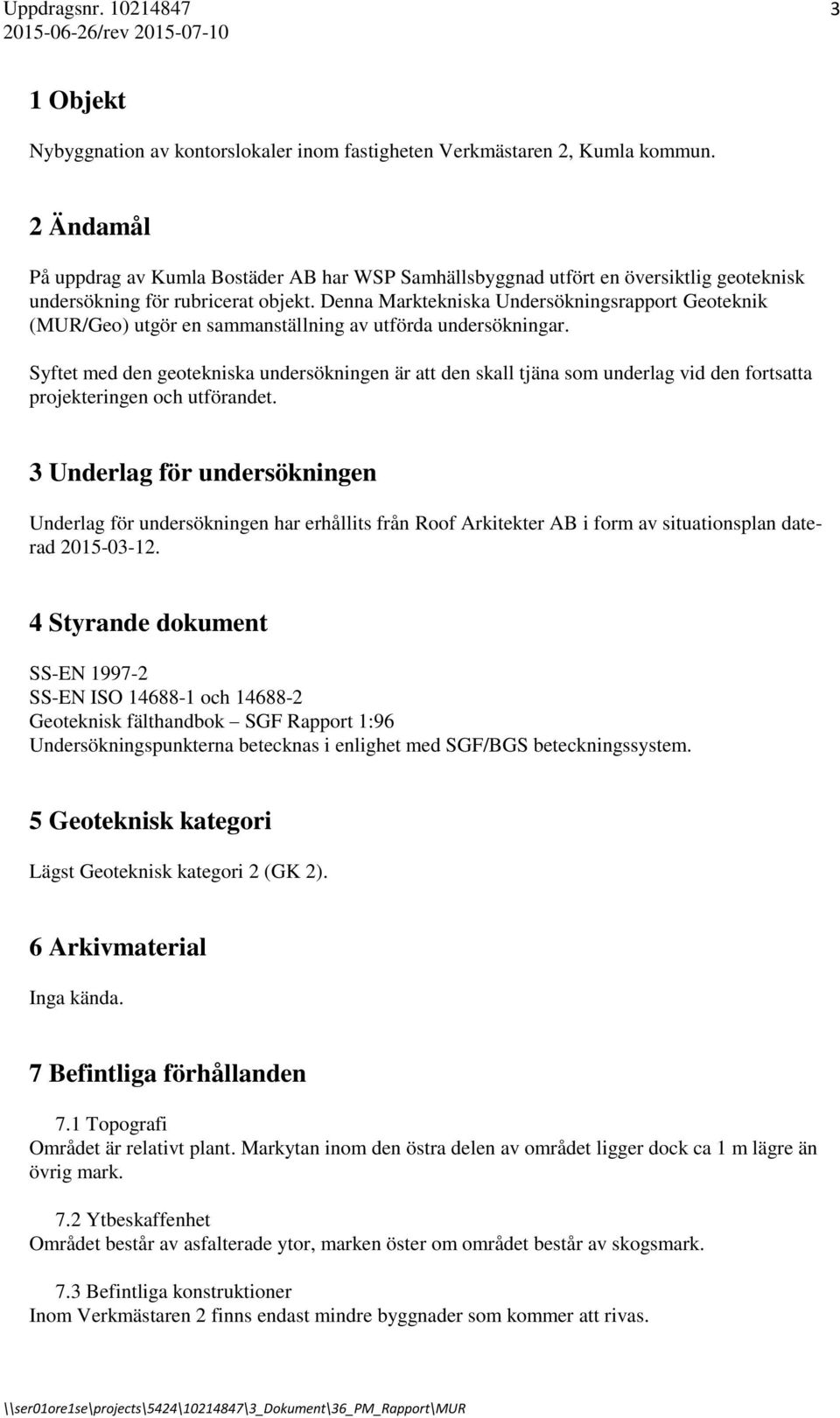

3 Uppdragsnr /rev Objekt Nybyggnation av kontorslokaler inom fastigheten Verkmästaren 2, Kumla kommun. 2 Ändamål På uppdrag av Kumla Bostäder AB har WSP Samhällsbyggnad utfört en översiktlig geoteknisk undersökning för rubricerat objekt. Denna Marktekniska Undersökningsrapport Geoteknik (MUR/Geo) utgör en sammanställning av utförda undersökningar. Syftet med den geotekniska undersökningen är att den skall tjäna som underlag vid den fortsatta projekteringen och utförandet. 3 Underlag för undersökningen Underlag för undersökningen har erhållits från Roof Arkitekter AB i form av situationsplan daterad Styrande dokument SS-EN SS-EN ISO och Geoteknisk fälthandbok SGF Rapport 1:96 Undersökningspunkterna betecknas i enlighet med SGF/BGS beteckningssystem. 5 Geoteknisk kategori Lägst Geoteknisk kategori 2 (GK 2). 6 Arkivmaterial Inga kända. 7 Befintliga förhållanden 7.1 Topografi Området är relativt plant. Markytan inom den östra delen av området ligger dock ca 1 m lägre än övrig mark. 7.2 Ytbeskaffenhet Området består av asfalterade ytor, marken öster om området består av skogsmark. 7.3 Befintliga konstruktioner Inom Verkmästaren 2 finns endast mindre byggnader som kommer att rivas. \\ser01ore1se\projects\5424\ \3_dokument\36_pm_rapport\mur

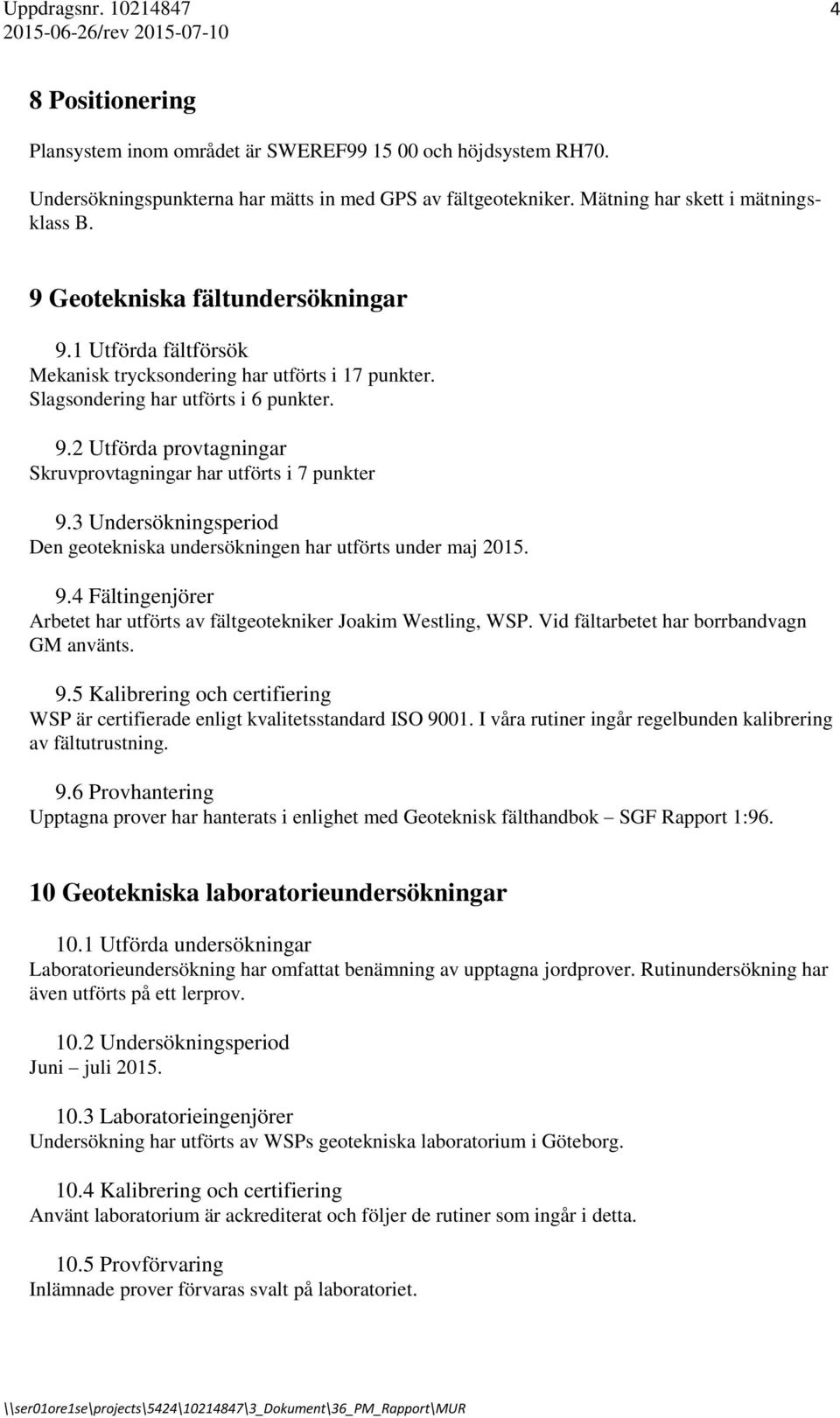

4 Uppdragsnr /rev Positionering Plansystem inom området är SWEREF och höjdsystem RH70. Undersökningspunkterna har mätts in med GPS av fältgeotekniker. Mätning har skett i mätningsklass B. 9 Geotekniska fältundersökningar 9.1 Utförda fältförsök Mekanisk trycksondering har utförts i 17 punkter. Slagsondering har utförts i 6 punkter. 9.2 Utförda provtagningar Skruvprovtagningar har utförts i 7 punkter 9.3 Undersökningsperiod Den geotekniska undersökningen har utförts under maj Fältingenjörer Arbetet har utförts av fältgeotekniker Joakim Westling, WSP. Vid fältarbetet har borrbandvagn GM använts. 9.5 Kalibrering och certifiering WSP är certifierade enligt kvalitetsstandard ISO I våra rutiner ingår regelbunden kalibrering av fältutrustning. 9.6 Provhantering Upptagna prover har hanterats i enlighet med Geoteknisk fälthandbok SGF Rapport 1: Geotekniska laboratorieundersökningar 10.1 Utförda undersökningar Laboratorieundersökning har omfattat benämning av upptagna jordprover. Rutinundersökning har även utförts på ett lerprov Undersökningsperiod Juni juli Laboratorieingenjörer Undersökning har utförts av WSPs geotekniska laboratorium i Göteborg Kalibrering och certifiering Använt laboratorium är ackrediterat och följer de rutiner som ingår i detta Provförvaring Inlämnade prover förvaras svalt på laboratoriet. \\ser01ore1se\projects\5424\ \3_dokument\36_pm_rapport\mur

5 Uppdragsnr /rev Hydrogeologiska undersökningar Grundvatten har inte påträffats under den geotekniska undersökningen. 12 Miljötekniska undersökningar En miljöteknisk undersökning har utförts och finns redovisat i handling PM-Jordprovtagning Kv. Verkmästaren daterat Härledda värden Ej relevant. 14 Värdering av undersökning 14.1 Generellt Undersökning visar på god översikt av de geotekniska förhållandena inom området vilket i sig visar att jordartsförhållanden är relativt homogena Härledda värdens spridning och relevans Ej relevant. 15 Övrigt Uppritningen av undersökningsresultatet har utförts med det AutoCAD-baserade programmet Geo- Suite Presentation. \\ser01ore1se\projects\5424\ \3_dokument\36_pm_rapport\mur

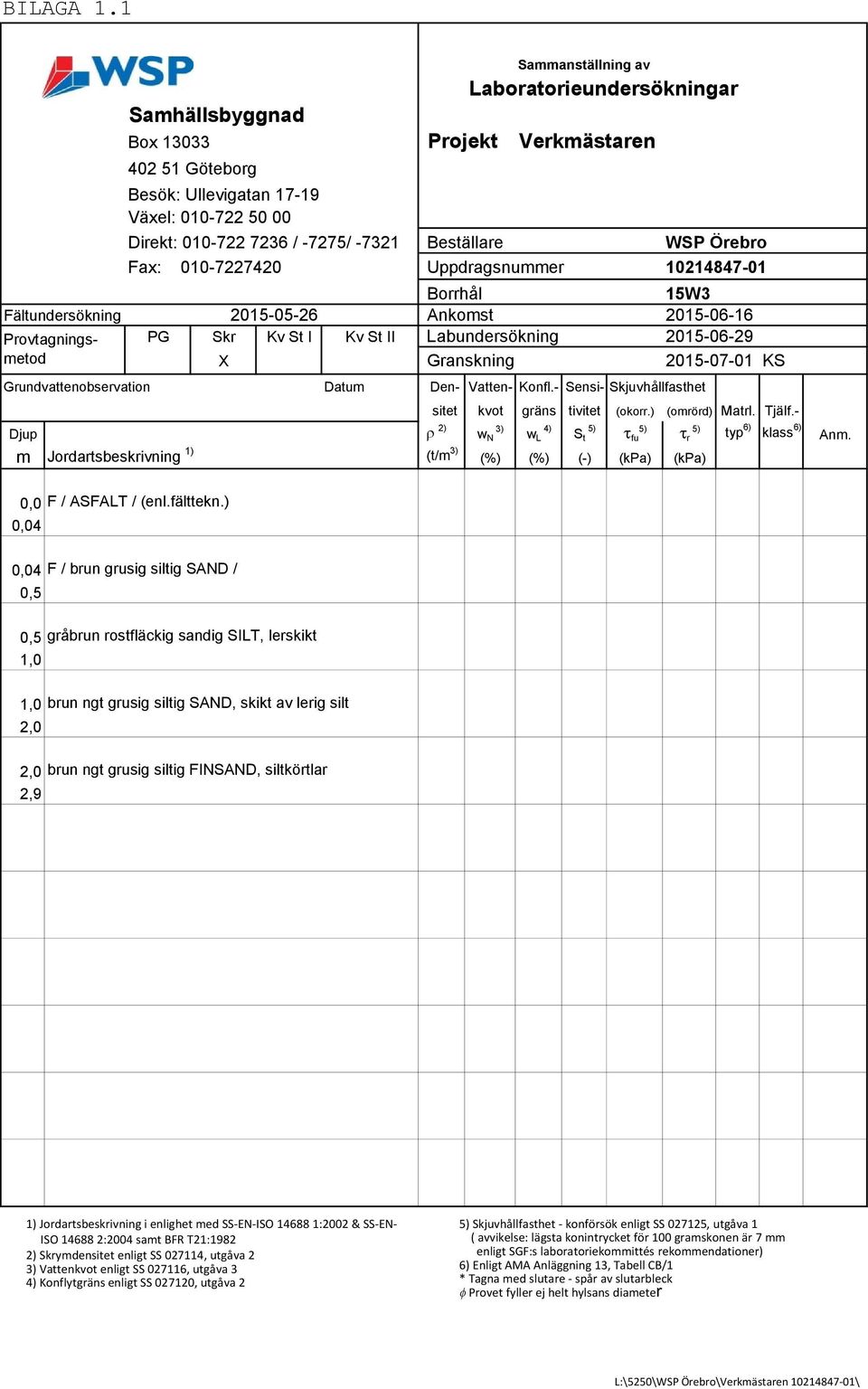

6 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Verkmästaren Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare WSP Örebro Fax: Uppdragsnummer Borrhål Fältundersökning Ankomst sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod 15W PG Skr Kv St I Kv St II Labundersökning X Granskning KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,04 0,04 1,0 1,0 2,0 2,0 2,9 F / ASFALT / (enl.fälttekn.) F / brun grusig siltig SAND / gråbrun rostfläckig sandig SILT, lerskikt brun ngt grusig siltig SAND, skikt av lerig silt brun ngt grusig siltig FINSAND, siltkörtlar w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 13, Tabell CB/1 * Tagna med slutare - spår av slutarbleck f Provet fyller ej helt hylsans diameter L:\5250\WSP Örebro\Verkmästaren \

7 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Verkmästaren Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare WSP Örebro Fax: Uppdragsnummer Borrhål Fältundersökning Ankomst sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod 15W PG Skr Kv St I Kv St II Labundersökning X Granskning KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,2 0,2 0,8 0,8 brun rostfläckig siltig LERA, finsandskikt ,1 1,1 2,0 2,0 2,7 gråbrun mullhaltig SILT, växtdelar ljusbrun rostfläckig SILT brun siltig FINSAND, lerskikt brun ngt grusig siltig SAND, lerskikt brun siltig FINSAND, siltskikt, enstaka gruskorn w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 13, Tabell CB/1 * Tagna med slutare - spår av slutarbleck f Provet fyller ej helt hylsans diameter L:\5250\WSP Örebro\Verkmästaren \

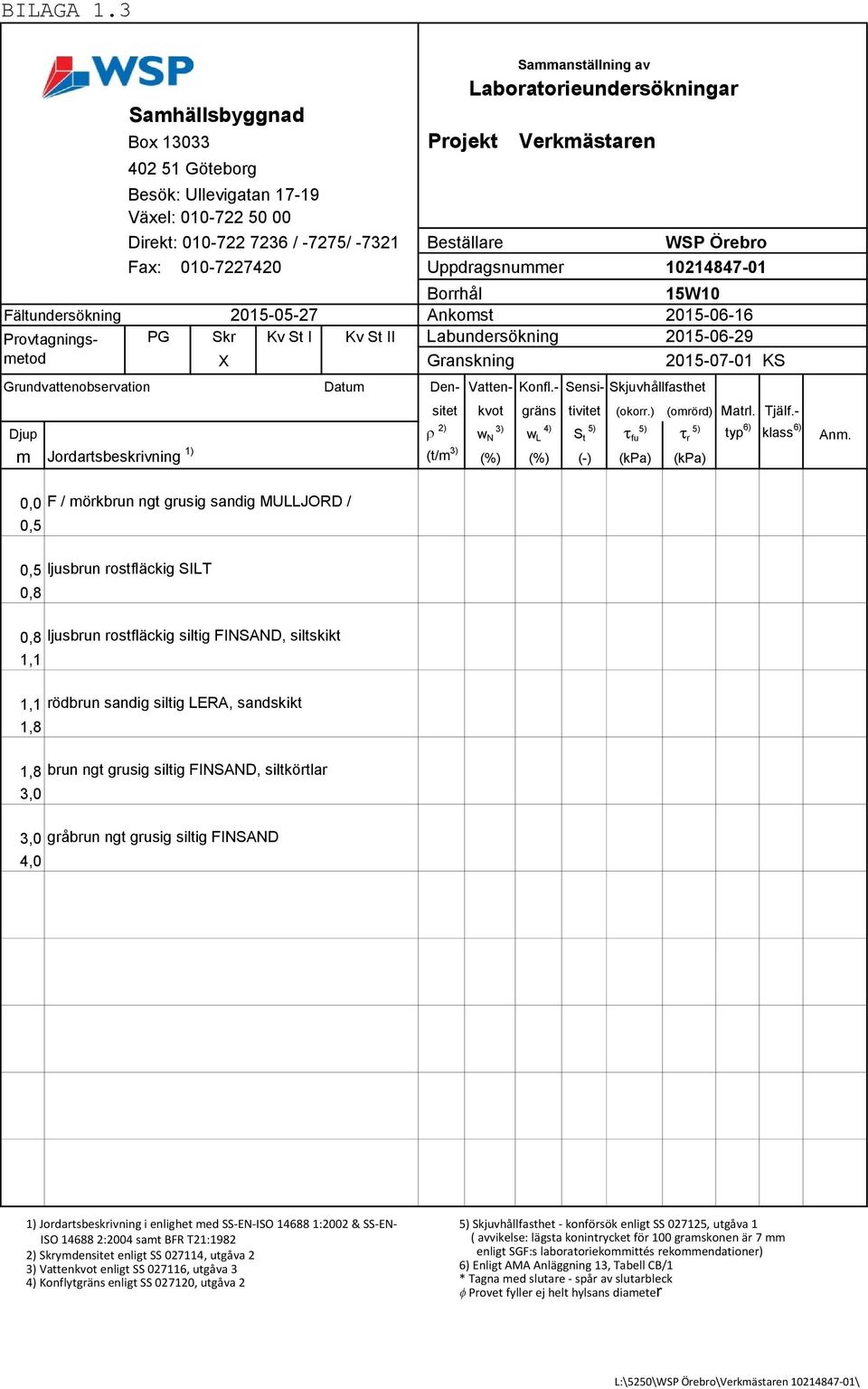

8 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Verkmästaren Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare WSP Örebro Fax: Uppdragsnummer Borrhål Fältundersökning Ankomst sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod 15W PG Skr Kv St I Kv St II Labundersökning X Granskning KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,8 0,8 1,1 1,1 1,8 1,8 3,0 3,0 4,0 F / mörkbrun ngt grusig sandig MULLJORD / ljusbrun rostfläckig SILT ljusbrun rostfläckig siltig FINSAND, siltskikt rödbrun sandig siltig LERA, sandskikt brun ngt grusig siltig FINSAND, siltkörtlar gråbrun ngt grusig siltig FINSAND w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 13, Tabell CB/1 * Tagna med slutare - spår av slutarbleck f Provet fyller ej helt hylsans diameter L:\5250\WSP Örebro\Verkmästaren \

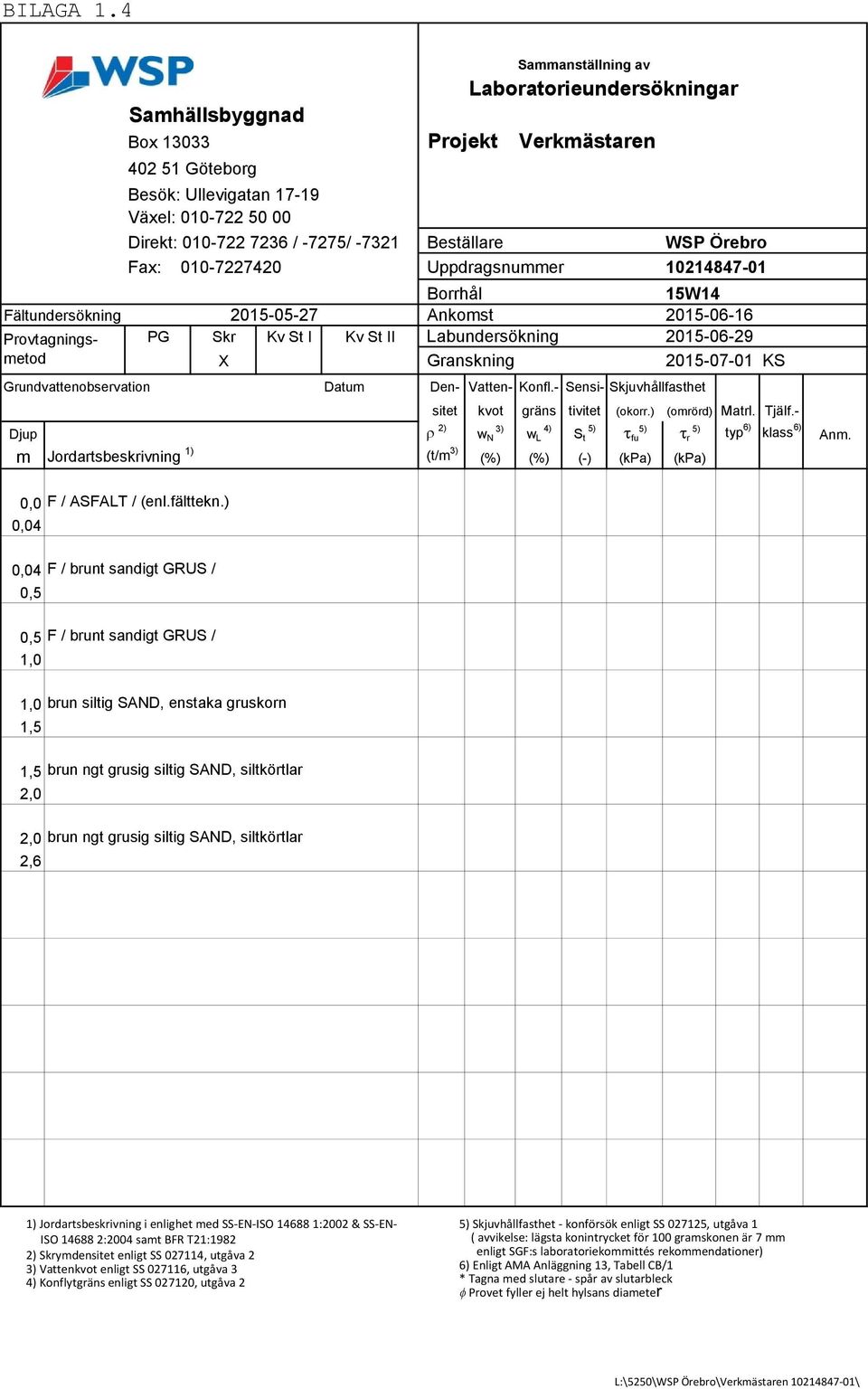

9 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt Verkmästaren Göteborg Besök: Ullevigatan Växel: Direkt: / -7275/ Beställare WSP Örebro Fax: Uppdragsnummer Borrhål Fältundersökning Ankomst sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod 15W PG Skr Kv St I Kv St II Labundersökning X Granskning KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup r 2) 3) 5) 5) 5) w N S t t fu t r typ 6) klass 6) Anm. m Jordartsbeskrivning 1) (t/m 3) (%) (%) (-) (kpa) (kpa) 0,0 0,04 0,04 1,0 1,0 1,5 1,5 2,0 2,0 2,6 F / ASFALT / (enl.fälttekn.) F / brunt sandigt GRUS / F / brunt sandigt GRUS / brun siltig SAND, enstaka gruskorn brun ngt grusig siltig SAND, siltkörtlar brun ngt grusig siltig SAND, siltkörtlar w L 4) 1) Jordartsbeskrivning i enlighet med SS-EN-ISO :2002 & SS-EN- ISO :2004 samt BFR T21:1982 2) Skrymdensitet enligt SS , utgåva 2 3) Vattenkvot enligt SS , utgåva 3 4) Konflytgräns enligt SS , utgåva 2 5) Skjuvhållfasthet - konförsök enligt SS , utgåva 1 ( avvikelse: lägsta konintrycket för 100 gramskonen är 7 mm enligt SGF:s laboratoriekommittés rekommendationer) 6) Enligt AMA Anläggning 13, Tabell CB/1 * Tagna med slutare - spår av slutarbleck f Provet fyller ej helt hylsans diameter L:\5250\WSP Örebro\Verkmästaren \
