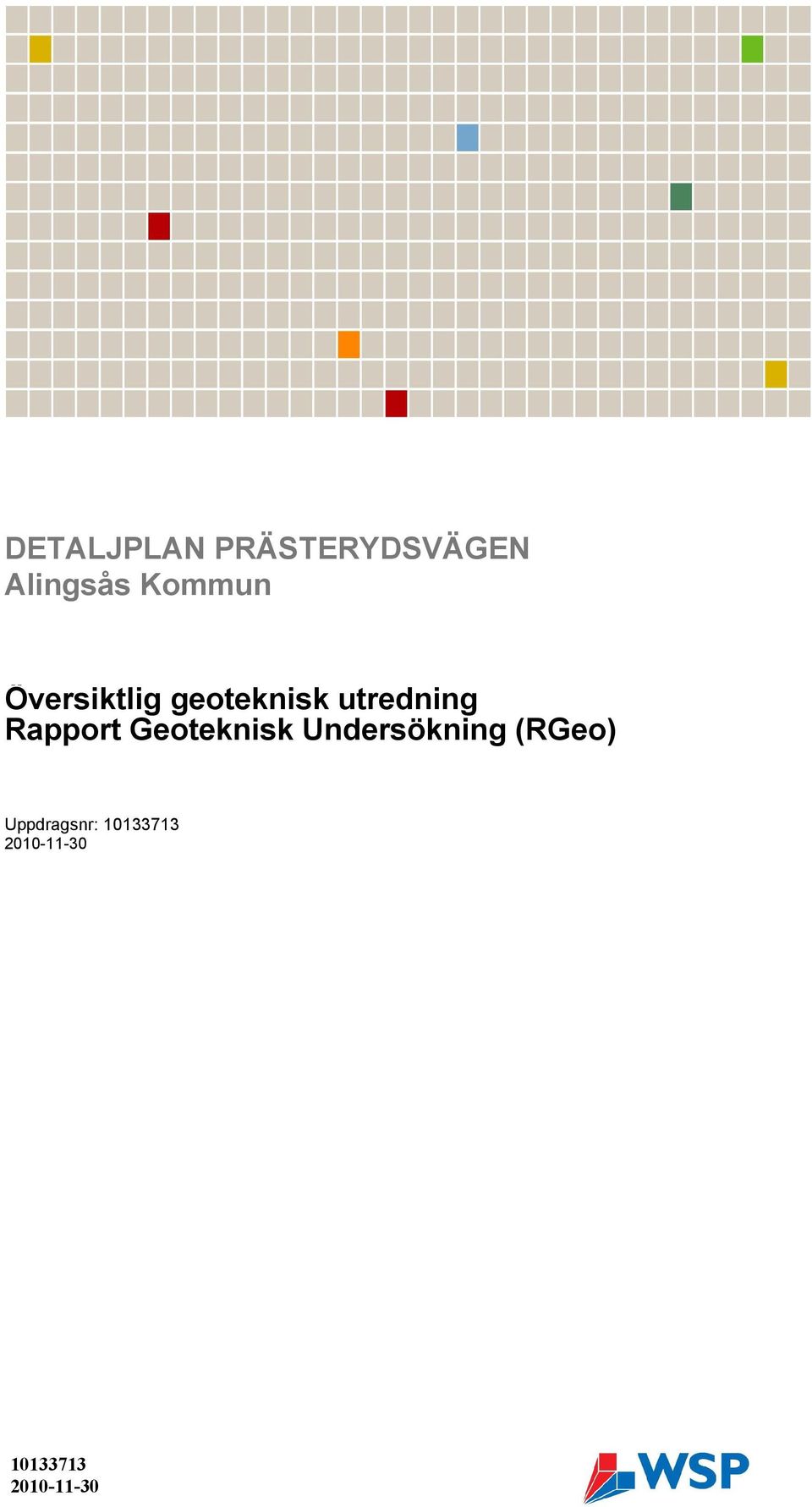

1 DETALJPLAN PRÄSTERYDSVÄGEN Översiktlig geoteknisk utredning Rapport Geoteknisk Undersökning (RGeo) Uppdragsnr:

2 DETALJPLAN PRÄSTERYDSVÄGEN Översiktlig geoteknisk utredning Rapport Geoteknisk Undersökning (RGeo) Uppdragsnr: Kund Mattias Westblom Plan-och byggkontoret Alingsås Konsult WSP Samhällsbyggnad Rullagergatan Göteborg Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktperson Magnus Lundgren L:\5250\Aling_kn\\3_Dokument\36_PM\Rapport. RGeo_Prästerydsvägen.doc Mall: Rapport dot ver 1.0 Innehåll Uppdrag 2 Utförda undersökningar 3 Tidigare utförda undersökningar 3 Redovisning 3 Bilagor Utförda labförsök Bilaga 1 Okulärbesiktning av fyllnadsslänt Bilaga 2 2 (3)

3 Uppdrag WSP Samhällsbyggnad har på uppdrag av Alingsås kommun utfört en översiktlig geoteknisk utredning avsedd att utgöra det geotekniska underlaget för ny detaljplan för området vid Prästerydsvägen i Alingsås kommun. Området är beläget i Alingsås mellan änden av Prästerydsvägen och änden av Köpmansgatan. Den nya detaljplanen föranleds av planer på att uppföra villabebyggelse och förskola inom området. Utförda undersökningar En översiktlig geoteknisk undersökning utfördes av WSP Samhällsbyggnad i februari Undersökningen omfattar förutom geotekniska besiktningar trycksondering och provtagning med skruvprovtagare samt vingförsök inom områdets lerfyllda delar. Totalt 10 punkter undersöktes. Laboratorieundersökningen utfördes på WSP:s geotekniska laboratorium i Göteborg. Översiktlig kartering av berggrunden utfördes också för att bedöma om rasrisk föreligger i områdets naturliga bergslänter. Som underlag för klassificering av området m a p markradon gjordes mätningar av gammastrålning inom partier med kalt berg. Resultaten redovisas i PM Planeringsunderlag daterat Inmätning av undersökta punkter samt nivåbestämning utfördes med totalstation. Inmätning har också utförts av begränsande sektion för bäcken samt ytterligare några bäcksektioner som underlag gör vattenståndsberäkningar. Tidigare utförda undersökningar Området mellan de två större delområdena i denna plan har tidigare undersökts av KM Resultatet av denna undersökning biläggs i form av två ritningar, G1 samt G2. L:\5250\Aling_kn\\3_Dokument\36_PM\Rapport. RGeo_Prästerydsvägen.doc Mall: Rapport dot ver 1.0 Redovisning Resultatet av utförda undersökningar redovisas enligt följande: Plan Ritning nr G: Enstaka borrhål Ritning nr G: Undersökning från 1984 plan Ritning nr G1 Undersökning från 1984 sektioner Ritning nr G2 Sammanställning av laboratorieresultat Bilaga 1:2 och 1:3 PM Fyllning Bilaga 2 Beskrivning av geotekniska förhållanden samt allmänna geotekniska rekommendationer ges i PM Planeringsunderlag, daterad. 3 (3)

4 samhällsbyggnad Rullagergatan Göteborg Projekt Sammanställning av Laboratorieundersökningar Prästerydsvägen Bilaga: Tfn: / / Uppdragsnummer Tfn: / Borrhål 4 Fax: Fältundersökning Utrustning PG Skr Kv St I Kv St II Labundersökning X Granskning / AZ Grundvattenobservationer Datum Den- Vatten- Konfl. Sensi- Skjuvhållfasth Matrl. Tjälf.- Sekt./BH sitet kvot gräns tivitet (okorrig.) (korrig.) typ klass Djup w w L S t t fu kpa t fu kpa m Benämning t/m 3 % % Kon Kon VV TK Geo 2008

5 samhällsbyggnad Rullagergatan Göteborg Projekt Sammanställning av Laboratorieundersökningar Prästerydsvägen Bilaga: Tfn: / / Uppdragsnummer Tfn: / Borrhål 7 Fax: Fältundersökning Utrustning PG Skr Kv St I Kv St II Labundersökning X Granskning / AZ Grundvattenobservationer Datum Den- Vatten- Konfl. Sensi- Skjuvhållfasth Matrl. Tjälf.- Sekt./BH ej mätbar sitet kvot gräns tivitet (okorrig.) (korrig.) typ klass Djup w w L S t t fu kpa t fu kpa m Benämning t/m 3 % % Kon Kon VV TK Geo 2008
