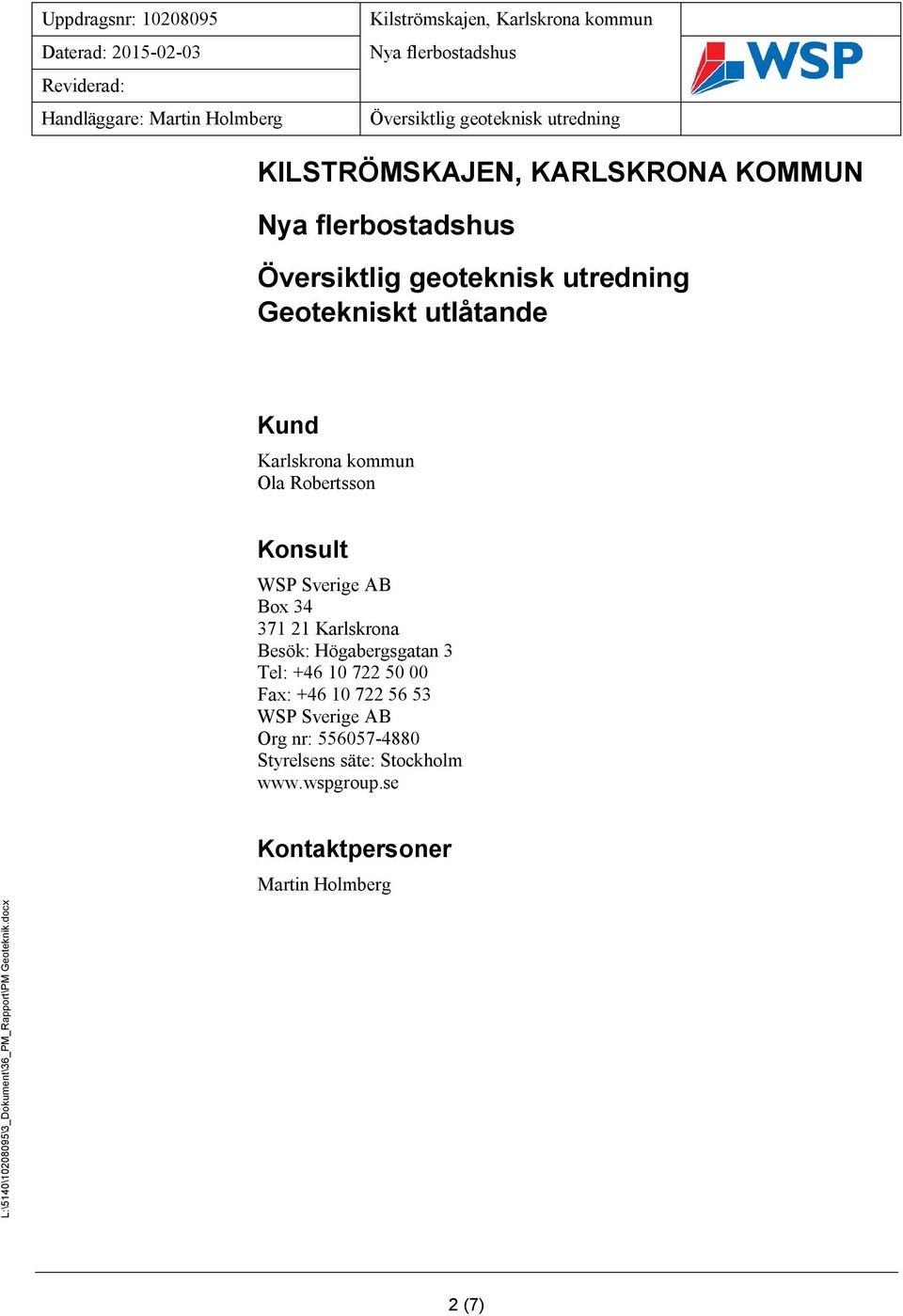

2 KILSTRÖMSKAJEN, KARLSKRONA KOMMUN Geotekniskt utlåtande Kund Karlskrona kommun Ola Robertsson Konsult WSP Sverige AB Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner Martin Holmberg 2 (7)

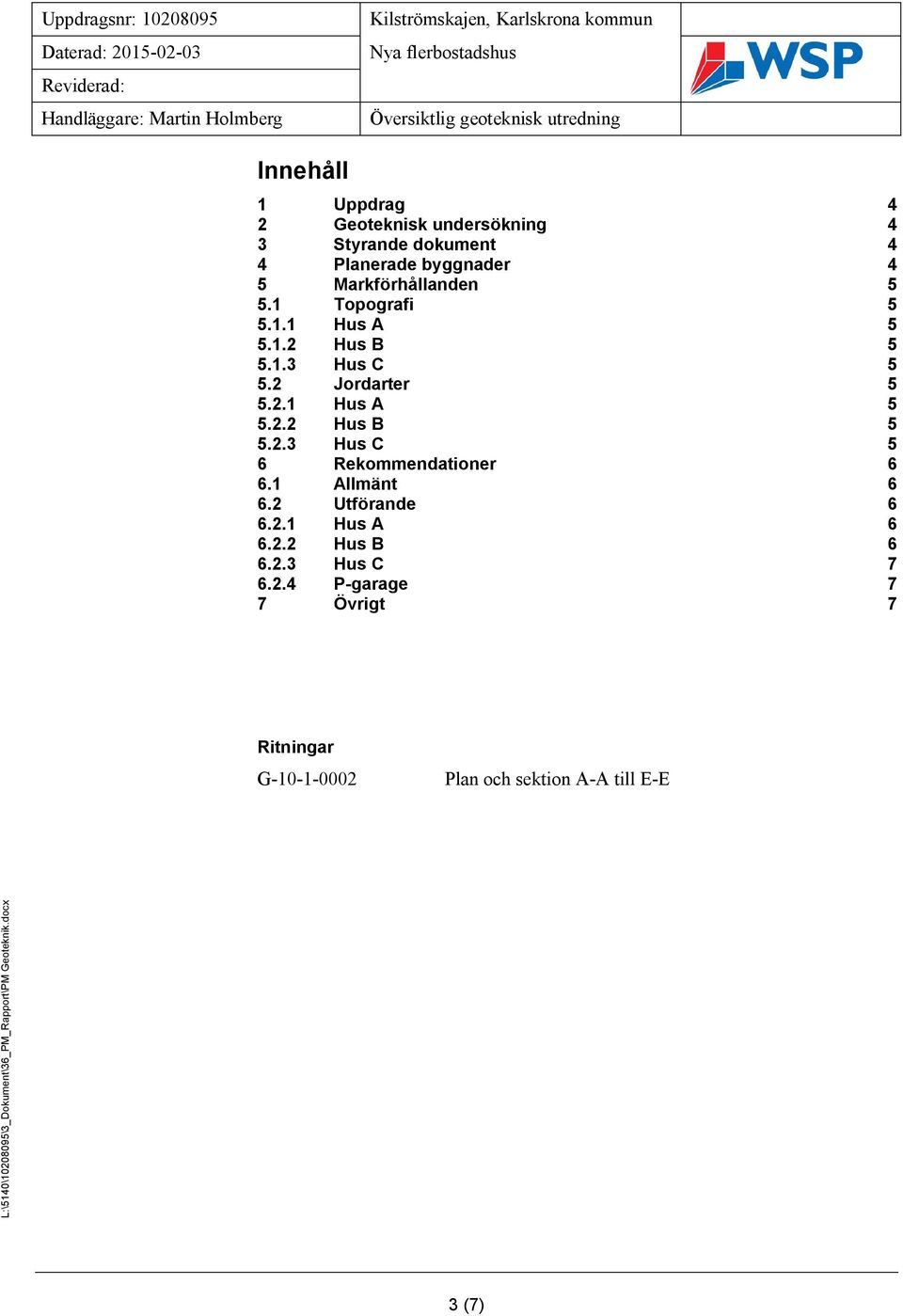

3 Innehåll 1 Uppdrag 4 2 Geoteknisk undersökning 4 3 Styrande dokument 4 4 Planerade byggnader 4 5 Markförhållanden Topografi Hus A Hus B Hus C Jordarter Hus A Hus B Hus C 5 6 Rekommendationer Allmänt Utförande Hus A Hus B Hus C P-garage 7 7 Övrigt 7 Ritningar G Plan och sektion A-A till E-E 3 (7)

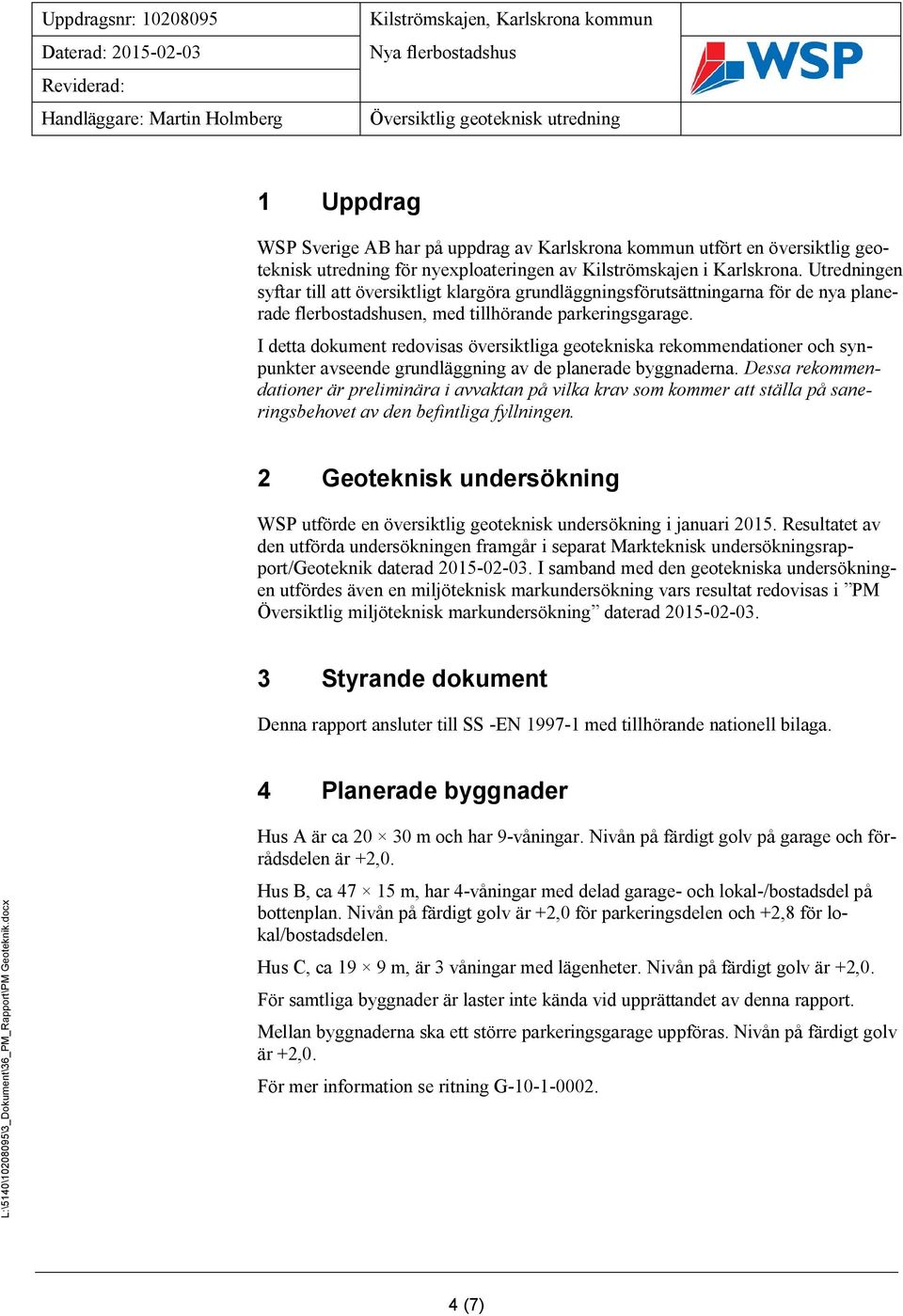

4 1 Uppdrag WSP Sverige AB har på uppdrag av Karlskrona kommun utfört en översiktlig geoteknisk utredning för nyexploateringen av Kilströmskajen i Karlskrona. Utredningen syftar till att översiktligt klargöra grundläggningsförutsättningarna för de nya planerade flerbostadshusen, med tillhörande parkeringsgarage. I detta dokument redovisas översiktliga geotekniska rekommendationer och synpunkter avseende grundläggning av de planerade byggnaderna. Dessa rekommendationer är preliminära i avvaktan på vilka krav som kommer att ställa på saneringsbehovet av den befintliga fyllningen. 2 Geoteknisk undersökning WSP utförde en översiktlig geoteknisk undersökning i januari Resultatet av den utförda undersökningen framgår i separat Markteknisk undersökningsrapport/geoteknik daterad I samband med den geotekniska undersökningen utfördes även en miljöteknisk markundersökning vars resultat redovisas i PM Översiktlig miljöteknisk markundersökning daterad Styrande dokument Denna rapport ansluter till SS -EN med tillhörande nationell bilaga. 4 Planerade byggnader Hus A är ca m och har 9-våningar. Nivån på färdigt golv på garage och förrådsdelen är +2,0. Hus B, ca m, har 4-våningar med delad garage- och lokal-/bostadsdel på bottenplan. Nivån på färdigt golv är +2,0 för parkeringsdelen och +2,8 för lokal/bostadsdelen. Hus C, ca 19 9 m, är 3 våningar med lägenheter. Nivån på färdigt golv är +2,0. För samtliga byggnader är laster inte kända vid upprättandet av denna rapport. Mellan byggnaderna ska ett större parkeringsgarage uppföras. Nivån på färdigt golv är +2,0. För mer information se ritning G (7)

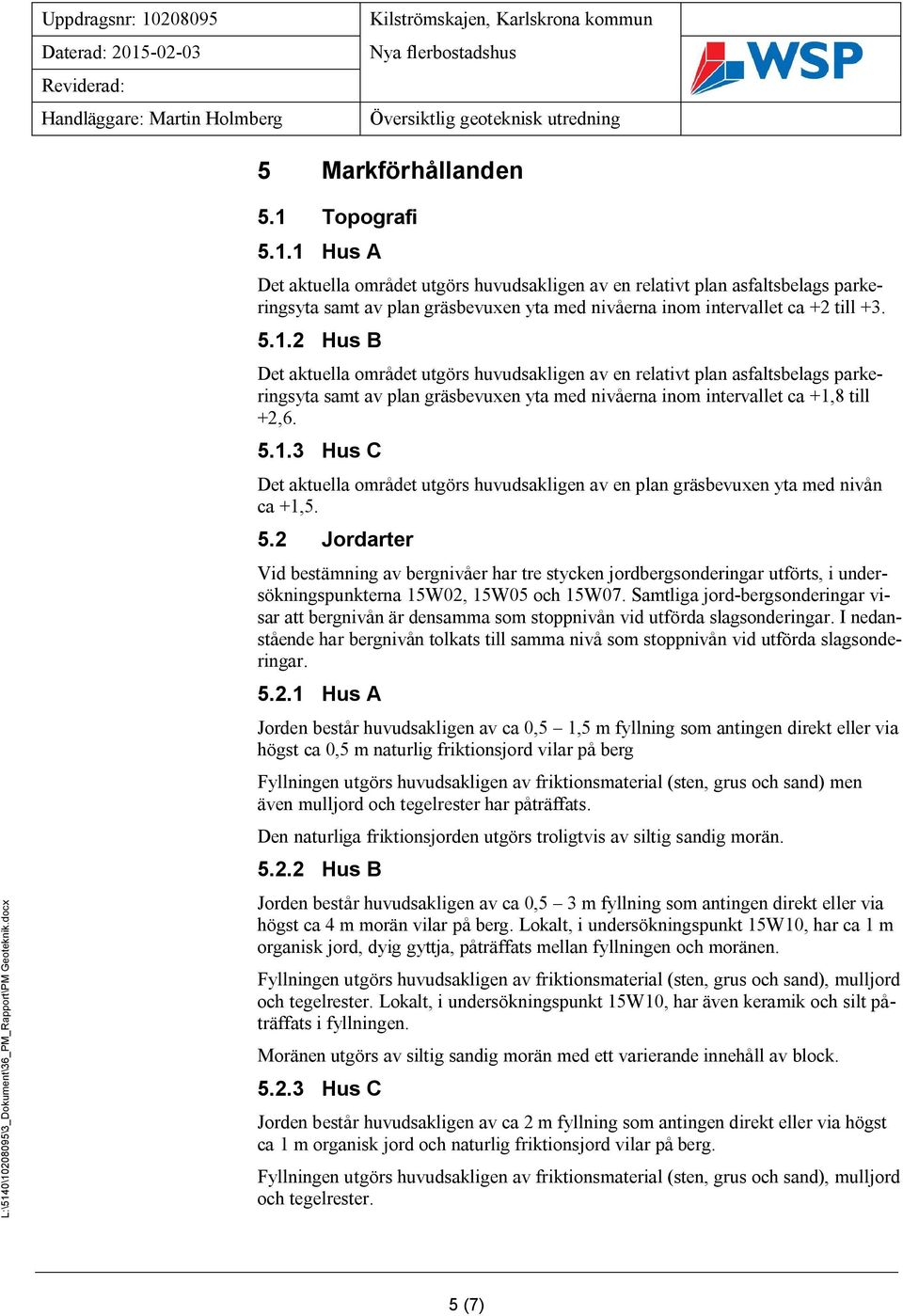

5 5 Markförhållanden 5.1 Topografi Hus A Det aktuella området utgörs huvudsakligen av en relativt plan asfaltsbelags parkeringsyta samt av plan gräsbevuxen yta med nivåerna inom intervallet ca +2 till Hus B Det aktuella området utgörs huvudsakligen av en relativt plan asfaltsbelags parkeringsyta samt av plan gräsbevuxen yta med nivåerna inom intervallet ca +1,8 till +2, Hus C Det aktuella området utgörs huvudsakligen av en plan gräsbevuxen yta med nivån ca +1, Jordarter Vid bestämning av bergnivåer har tre stycken jordbergsonderingar utförts, i undersökningspunkterna 15W02, 15W05 och 15W07. Samtliga jord-bergsonderingar visar att bergnivån är densamma som stoppnivån vid utförda slagsonderingar. I nedanstående har bergnivån tolkats till samma nivå som stoppnivån vid utförda slagsonderingar Hus A Jorden består huvudsakligen av ca 0,5 1,5 m fyllning som antingen direkt eller via högst ca 0,5 m naturlig friktionsjord vilar på berg Fyllningen utgörs huvudsakligen av friktionsmaterial (sten, grus och sand) men även mulljord och tegelrester har påträffats. Den naturliga friktionsjorden utgörs troligtvis av siltig sandig morän Hus B Jorden består huvudsakligen av ca 0,5 3 m fyllning som antingen direkt eller via högst ca 4 m morän vilar på berg. Lokalt, i undersökningspunkt 15W10, har ca 1 m organisk jord, dyig gyttja, påträffats mellan fyllningen och moränen. Fyllningen utgörs huvudsakligen av friktionsmaterial (sten, grus och sand), mulljord och tegelrester. Lokalt, i undersökningspunkt 15W10, har även keramik och silt påträffats i fyllningen. Moränen utgörs av siltig sandig morän med ett varierande innehåll av block Hus C Jorden består huvudsakligen av ca 2 m fyllning som antingen direkt eller via högst ca 1 m organisk jord och naturlig friktionsjord vilar på berg. Fyllningen utgörs huvudsakligen av friktionsmaterial (sten, grus och sand), mulljord och tegelrester. 5 (7)

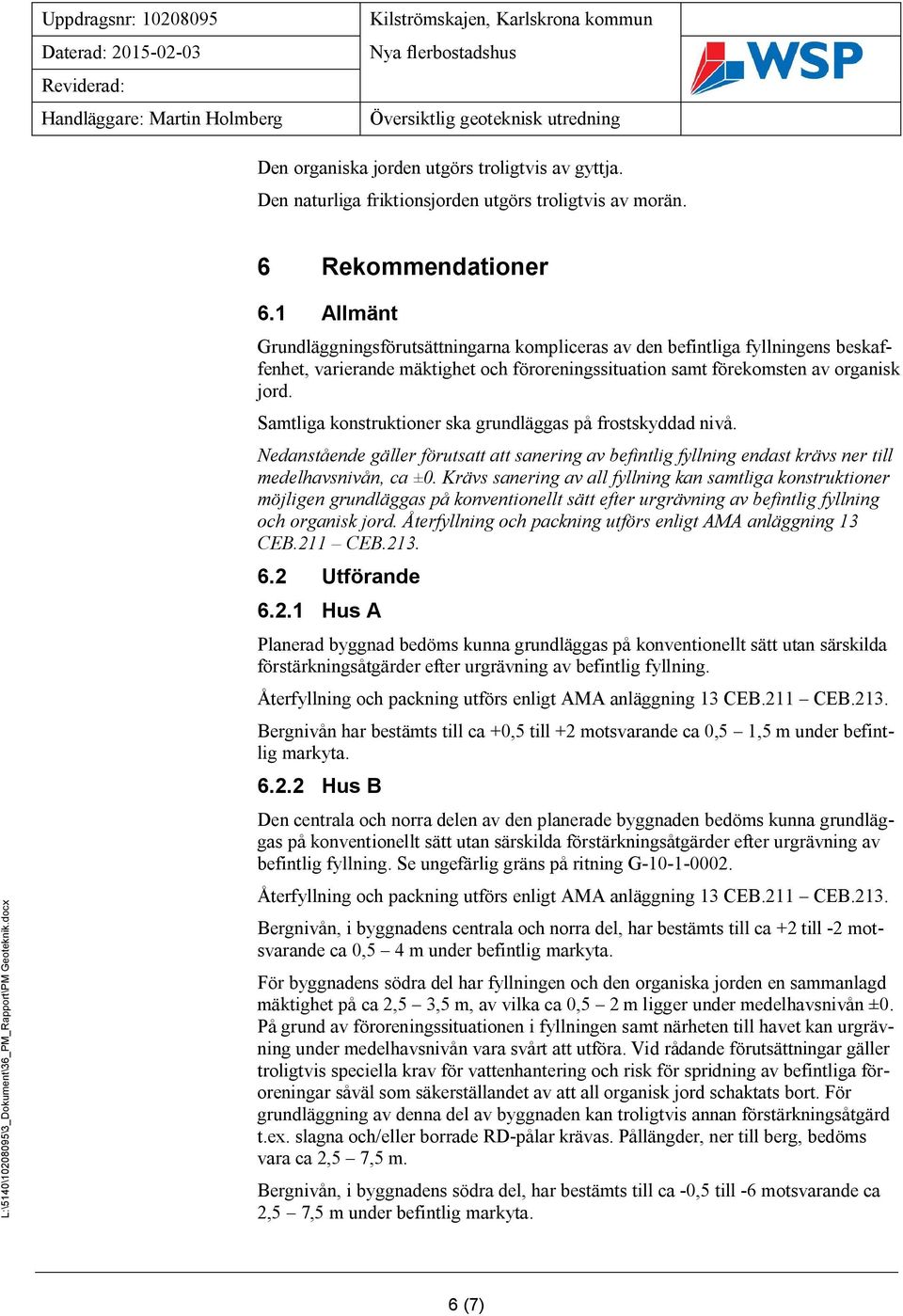

6 Den organiska jorden utgörs troligtvis av gyttja. Den naturliga friktionsjorden utgörs troligtvis av morän. 6 Rekommendationer 6.1 Allmänt Grundläggningsförutsättningarna kompliceras av den befintliga fyllningens beskaffenhet, varierande mäktighet och föroreningssituation samt förekomsten av organisk jord. Samtliga konstruktioner ska grundläggas på frostskyddad nivå. Nedanstående gäller förutsatt att sanering av befintlig fyllning endast krävs ner till medelhavsnivån, ca ±0. Krävs sanering av all fyllning kan samtliga konstruktioner möjligen grundläggas på konventionellt sätt efter urgrävning av befintlig fyllning och organisk jord. Återfyllning och packning utförs enligt AMA anläggning 13 CEB.211 CEB Utförande Hus A Planerad byggnad bedöms kunna grundläggas på konventionellt sätt utan särskilda förstärkningsåtgärder efter urgrävning av befintlig fyllning. Återfyllning och packning utförs enligt AMA anläggning 13 CEB.211 CEB.213. Bergnivån har bestämts till ca +0,5 till +2 motsvarande ca 0,5 1,5 m under befintlig markyta Hus B Den centrala och norra delen av den planerade byggnaden bedöms kunna grundläggas på konventionellt sätt utan särskilda förstärkningsåtgärder efter urgrävning av befintlig fyllning. Se ungefärlig gräns på ritning G Återfyllning och packning utförs enligt AMA anläggning 13 CEB.211 CEB.213. Bergnivån, i byggnadens centrala och norra del, har bestämts till ca +2 till -2 motsvarande ca 0,5 4 m under befintlig markyta. För byggnadens södra del har fyllningen och den organiska jorden en sammanlagd mäktighet på ca 2,5 3,5 m, av vilka ca 0,5 2 m ligger under medelhavsnivån ±0. På grund av föroreningssituationen i fyllningen samt närheten till havet kan urgrävning under medelhavsnivån vara svårt att utföra. Vid rådande förutsättningar gäller troligtvis speciella krav för vattenhantering och risk för spridning av befintliga föroreningar såväl som säkerställandet av att all organisk jord schaktats bort. För grundläggning av denna del av byggnaden kan troligtvis annan förstärkningsåtgärd t.ex. slagna och/eller borrade RD-pålar krävas. Pållängder, ner till berg, bedöms vara ca 2,5 7,5 m. Bergnivån, i byggnadens södra del, har bestämts till ca -0,5 till -6 motsvarande ca 2,5 7,5 m under befintlig markyta. 6 (7)

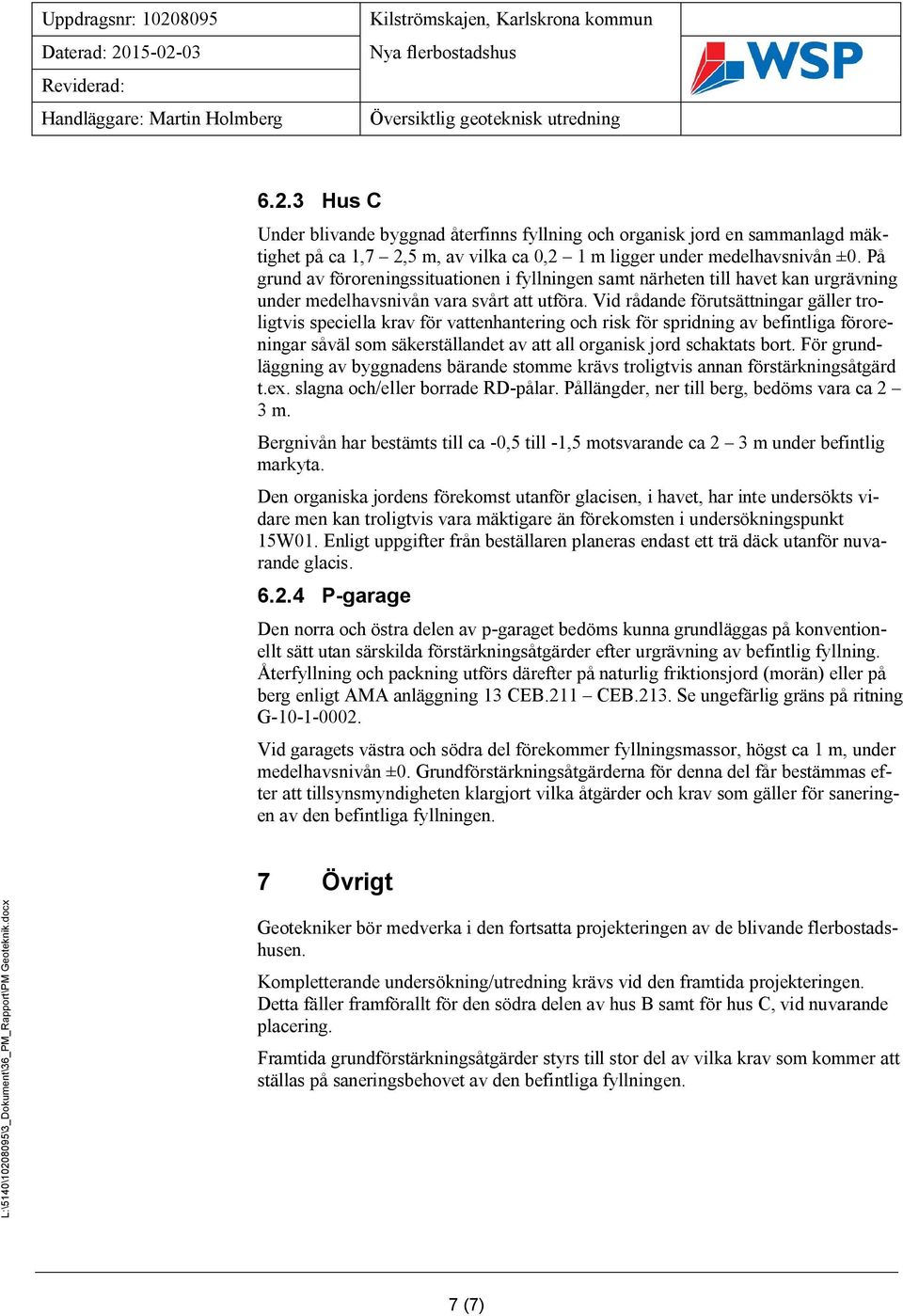

7 6.2.3 Hus C Under blivande byggnad återfinns fyllning och organisk jord en sammanlagd mäktighet på ca 1,7 2,5 m, av vilka ca 0,2 1 m ligger under medelhavsnivån ±0. På grund av föroreningssituationen i fyllningen samt närheten till havet kan urgrävning under medelhavsnivån vara svårt att utföra. Vid rådande förutsättningar gäller troligtvis speciella krav för vattenhantering och risk för spridning av befintliga föroreningar såväl som säkerställandet av att all organisk jord schaktats bort. För grundläggning av byggnadens bärande stomme krävs troligtvis annan förstärkningsåtgärd t.ex. slagna och/eller borrade RD-pålar. Pållängder, ner till berg, bedöms vara ca 2 3 m. Bergnivån har bestämts till ca -0,5 till -1,5 motsvarande ca 2 3 m under befintlig markyta. Den organiska jordens förekomst utanför glacisen, i havet, har inte undersökts vidare men kan troligtvis vara mäktigare än förekomsten i undersökningspunkt 15W01. Enligt uppgifter från beställaren planeras endast ett trä däck utanför nuvarande glacis P-garage Den norra och östra delen av p-garaget bedöms kunna grundläggas på konventionellt sätt utan särskilda förstärkningsåtgärder efter urgrävning av befintlig fyllning. Återfyllning och packning utförs därefter på naturlig friktionsjord (morän) eller på berg enligt AMA anläggning 13 CEB.211 CEB.213. Se ungefärlig gräns på ritning G Vid garagets västra och södra del förekommer fyllningsmassor, högst ca 1 m, under medelhavsnivån ±0. Grundförstärkningsåtgärderna för denna del får bestämmas efter att tillsynsmyndigheten klargjort vilka åtgärder och krav som gäller för saneringen av den befintliga fyllningen. 7 Övrigt Geotekniker bör medverka i den fortsatta projekteringen av de blivande flerbostadshusen. Kompletterande undersökning/utredning krävs vid den framtida projekteringen. Detta fäller framförallt för den södra delen av hus B samt för hus C, vid nuvarande placering. Framtida grundförstärkningsåtgärder styrs till stor del av vilka krav som kommer att ställas på saneringsbehovet av den befintliga fyllningen. 7 (7)

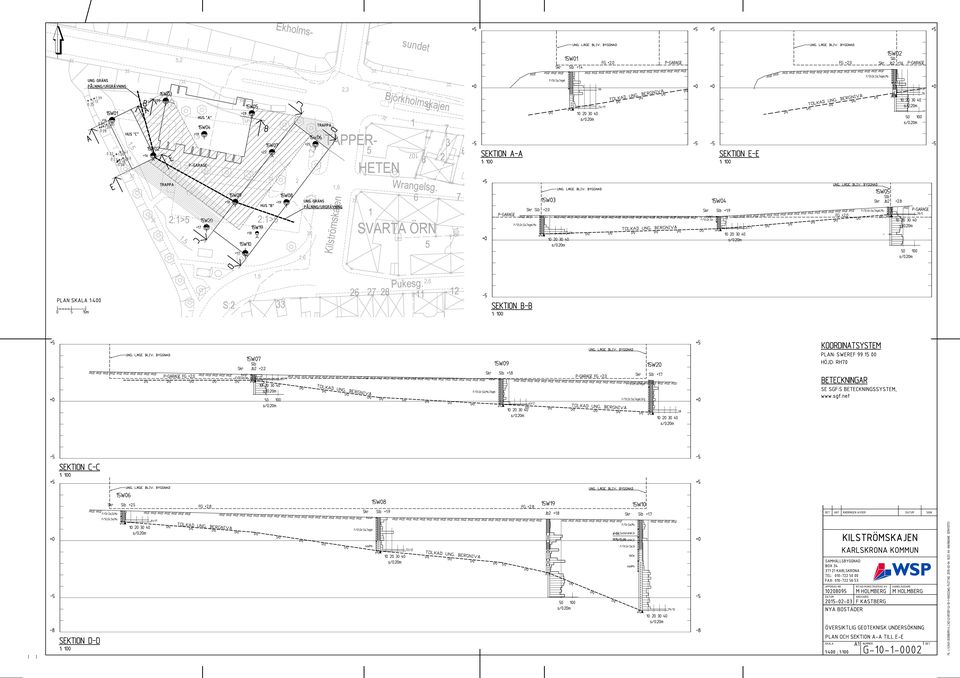

8 107 sundet Ekholms- 5,2 2,3 1,5 2:1>5 2:1>5 1,5 1,9 1,7 2,5 2,5 2 1,6 1,6 TAPPER- Kilströmskajen 5 HETEN 1 Björkholmskajen 9 Wrangelsg. SVARTA ÖRN ,5 S: Pukesg. 2,
