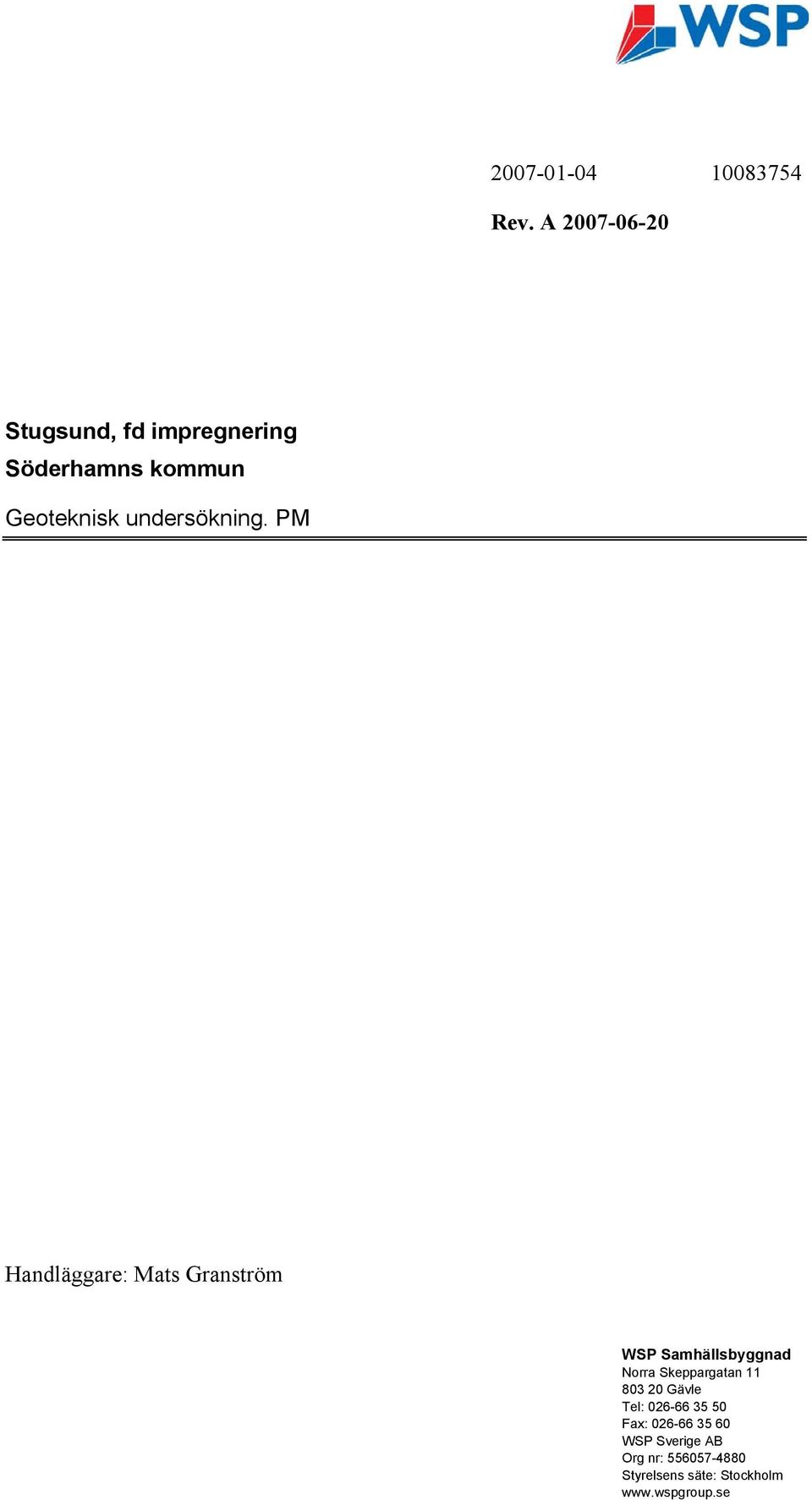

1 Stugsund, fd impregnering Söderhamns kommun Geoteknisk undersökning. PM Handläggare: Mats Granström WSP Samhällsbyggnad Norra Skeppargatan Gävle Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

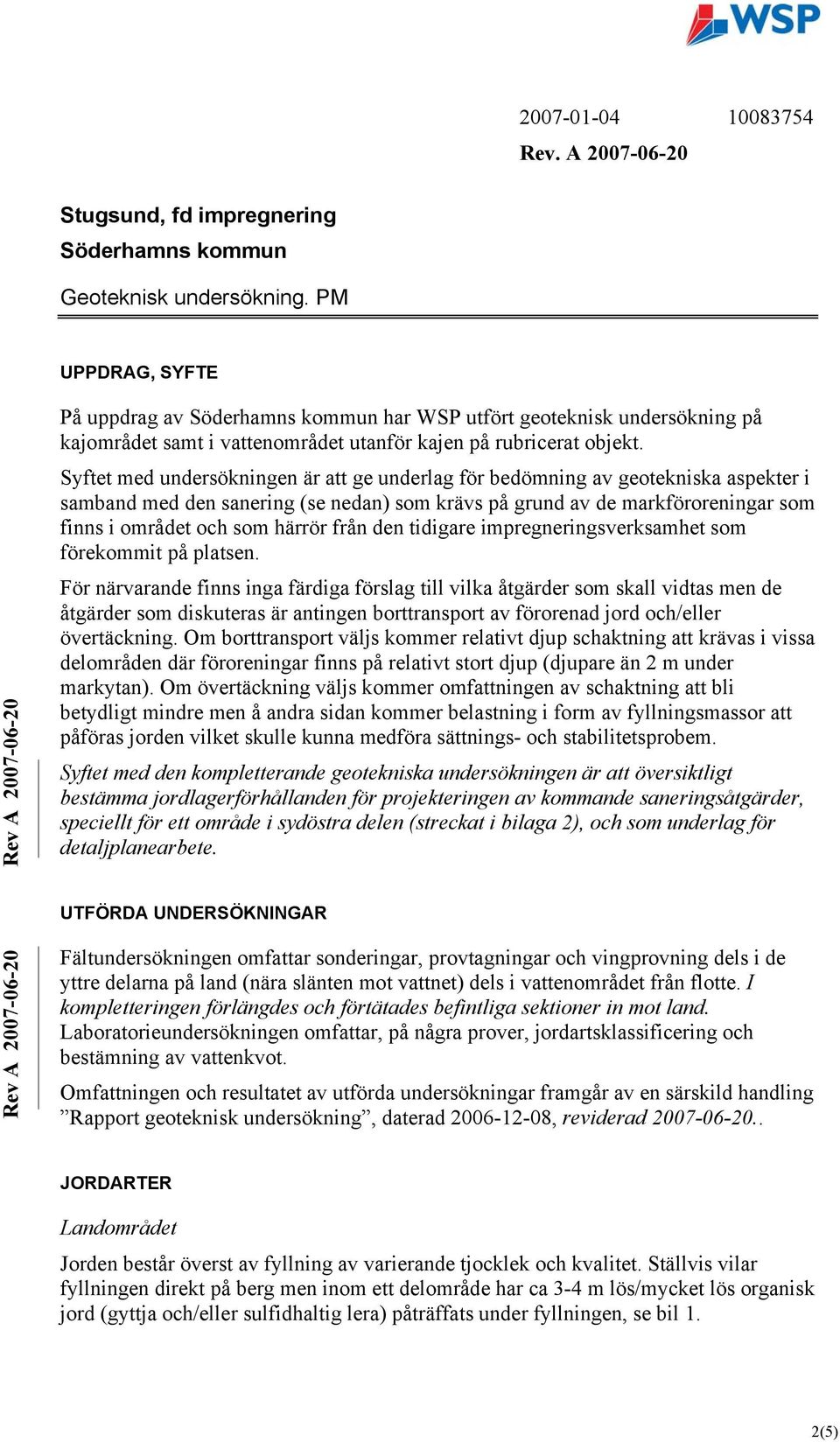

2 Stugsund, fd impregnering Söderhamns kommun Geoteknisk undersökning. PM UPPDRAG, SYFTE På uppdrag av Söderhamns kommun har WSP utfört geoteknisk undersökning på kajområdet samt i vattenområdet utanför kajen på rubricerat objekt. Syftet med undersökningen är att ge underlag för bedömning av geotekniska aspekter i samband med den sanering (se nedan) som krävs på grund av de markföroreningar som finns i området och som härrör från den tidigare impregneringsverksamhet som förekommit på platsen. För närvarande finns inga färdiga förslag till vilka åtgärder som skall vidtas men de åtgärder som diskuteras är antingen borttransport av förorenad jord och/eller övertäckning. Om borttransport väljs kommer relativt djup schaktning att krävas i vissa delområden där föroreningar finns på relativt stort djup (djupare än 2 m under markytan). Om övertäckning väljs kommer omfattningen av schaktning att bli betydligt mindre men å andra sidan kommer belastning i form av fyllningsmassor att påföras jorden vilket skulle kunna medföra sättnings- och stabilitetsprobem. Syftet med den kompletterande geotekniska undersökningen är att översiktligt bestämma jordlagerförhållanden för projekteringen av kommande saneringsåtgärder, speciellt för ett område i sydöstra delen (streckat i bilaga 2), och som underlag för detaljplanearbete. UTFÖRDA UNDERSÖKNINGAR Fältundersökningen omfattar sonderingar, provtagningar och vingprovning dels i de yttre delarna på land (nära slänten mot vattnet) dels i vattenområdet från flotte. I kompletteringen förlängdes och förtätades befintliga sektioner in mot land. Laboratorieundersökningen omfattar, på några prover, jordartsklassificering och bestämning av vattenkvot. Omfattningen och resultatet av utförda undersökningar framgår av en särskild handling Rapport geoteknisk undersökning, daterad , reviderad JORDARTER Landområdet Jorden består överst av fyllning av varierande tjocklek och kvalitet. Ställvis vilar fyllningen direkt på berg men inom ett delområde har ca 3-4 m lös/mycket lös organisk jord (gyttja och/eller sulfidhaltig lera) påträffats under fyllningen, se bil 1. 2(5)

3 Undersökning har i detta uppdrag endast utförts i de yttre delarna av området (nära slänten mot vattnet). Längre in på landområdet finns en del tidigare utförda miljöprovtagningar som visar att lös jord med organiskt innehåll förekommer under fyllningen inom större delen av det utfyllda området och att fyllningstjockleken tycks vara störst (2-3 m) i de yttre delarna av landområdet. Den lösa jorden under fyllningen utgörs av gyttja och lera. Tjockleken är störst, ca 3,5 m, i den norra delen av området (område B, bil 1). Leran är till stor del sulfidhaltig. Skjuvhållfastheten i den lösa jorden har bestämts i en punkt och varierar här mellan 15 och 30 kpa. Den kompletterande undersökningen bekräftar att det yttre landområdet till största del utgörs av lös/mycket lös gyttja och/eller sulfidhaltig lera (området markeras med gult i bilaga 2). Innanför lösjordsområdet ligger berget relativt ytligt (ca 1,5-3 meter under markytan) och fyllningen vilar ofta direkt på berget (detta område är markerat med grönt i bilaga 2). Sydväst om det grönmarkerade området finns ytterligare ett lösjordsområde där jorden under fyllningen utgörs av gyttjig/sulfidhaltig lera. Vattenområdet I vattenområdet har tre delområden lokaliserats där mycket lös jord med större mäktighet än ca 1 m förekommer, se bil 1. I övrigt är sedimentdjupet endast ca 0,3-1 m och sedimenten vilar på fast friktionsjord. Jorden i de tre delområdena med lösjord utgörs av gyttja och gyttjig lera. Den är mycket lös med en uppmätt skjuvhållfasthet av 3-8 kpa i en punkt i delområde B. STABILITET Inom de delområden där lös eller mycket lös jord påträffats är stabilitetsförhållandena ogynnsamma. Stabilitetsberäkning har utförts i sektion 3 som ligger inom delområde B. Den beräkningsmässiga säkerhetsfaktorn mot markbrott är här ca 1,2-1,3 för dagens förhållanden, vilket innebär att inga nya belastningar kan påföras i närheten av släntkrönet (normalt eftersträvas 1,5 i säkerhetsfaktor). Inom övriga delområden har inga beräkningar utförts men stabilitetsförhållandena är sannolikt likvärdiga inom delområde A och C där lös jord förekommer. GEOTEKNISKA SYNPUNKTER Saneringsarbeten För att undvika markbrott och andra geotekniska olägenheter krävs vissa restriktioner enligt nedan. Restriktionerna utgör del av beslutsunderlaget för bestämning av lämplig princip för sanering av området. När metod har bestämts bör åtgärderna planeras i 3(5)

4 samråd med geotekniker. Särskilda utredningar kan behövas för detaljplanering av arbetena. o Fyllning får inte utföras närmare än 10 m från släntkrönet mot vattnet. o Fyllningshöjden begränsas till 2m om inte särskild utredning visar att det är möjligt att utföra högre fyllningar. o Schaktning måste utföras med stor försiktighet, det bedöms lämpligt att driva schakten från slänten och i riktning inåt mot land. o Schakt ner till havsnivån (grundvattennivån) kan utföras utan förstärkningsåtgärder. o Vid eventuell schaktning till större djup (under grundvattenytan) krävs schakt inom spont samt mycket omfattande pumpning, bortledning och rening av grundvatten. o Sanering av förorenat sediment i vattenområdet, t ex muddring, måste utföras med försiktighet för att undvika att befintlig kajkonstruktion rasar. Det är lämpligt att denna sanering utförs i samband med övriga åtgärder för konstruktionerna och i samråd med konstruktör/geotekniker. De högsta halterna av arsenik och PAH har påträffats i områdets sydöstra del, där mobilt impregneringsverk har stått och där byggnaden för CCA-impregnering står. Området ligger direkt i anslutning till Söderhamnsfjärden och vid schakt under grundvattenytan (för en eventuell sanering) kommer spontning alternativt invallning att krävas. Berg har påträffats mellan 3,5-6 meter under markytan i det här området. Övrigt Befintliga kajkonstruktioner är i mycket dåligt skick. I samband med övrig planering av åtgärder och användning av området bör även en statusinventering av konstruktionerna utföras och förslag till upprustning eller rivning upprättas. I delområde B kan det vara lämpligt att förbättra stabilitetsförhållandena genom att flytta strandlinjen ca 20 m söderut (se bil 1) och göra en ny flack slänt mot vattnet. Om området i framtiden skall bebyggas med bostäder krävs kompletterande geoteknisk utredning när bättre planeringsunderlag föreligger. Det är troligen lämpligt att byggnadslasterna förs ner till fast friktionsjord under befintlig fyllning och organisk jord, antingen genom urgrävning och återfyllning, där djupet till friktionsjord är litet, eller genom grundläggning med plintar/pålar. Möjligen kan lätta sättningståliga byggnader grundläggas med plattor på befintlig fyllning efter förbelastning och/eller kompensation genom avschaktning till viss nivå och återfyllning med lättfyllning. I bifogad bilaga 2 är områden lämpade för plattgrundläggning och urgrävning alternativt pålgrundläggning markerade. 4(5)
