1 PM Geoteknik Kv. Flugsvampen 1 Lidköpings Kommun Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Peter Nilsson, Johan Ericsson BG&M Konsult AB, Rådmansgatan 24, Skövde

2 Kv. Flugsvampen 1, Lidköpings kommun PM Geoteknik INNEHÅLL 1 UPPDRAG PLANERAD BYGGNATION GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GRUNDVATTEN TJÄLFARLIGHET STABILITET RADON SÄTTNINGAR GRUNDLÄGGNING SCHAKTNING LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) GEOTEKNISKA REKOMMENDATIONER... 6 BILAGOR (7)

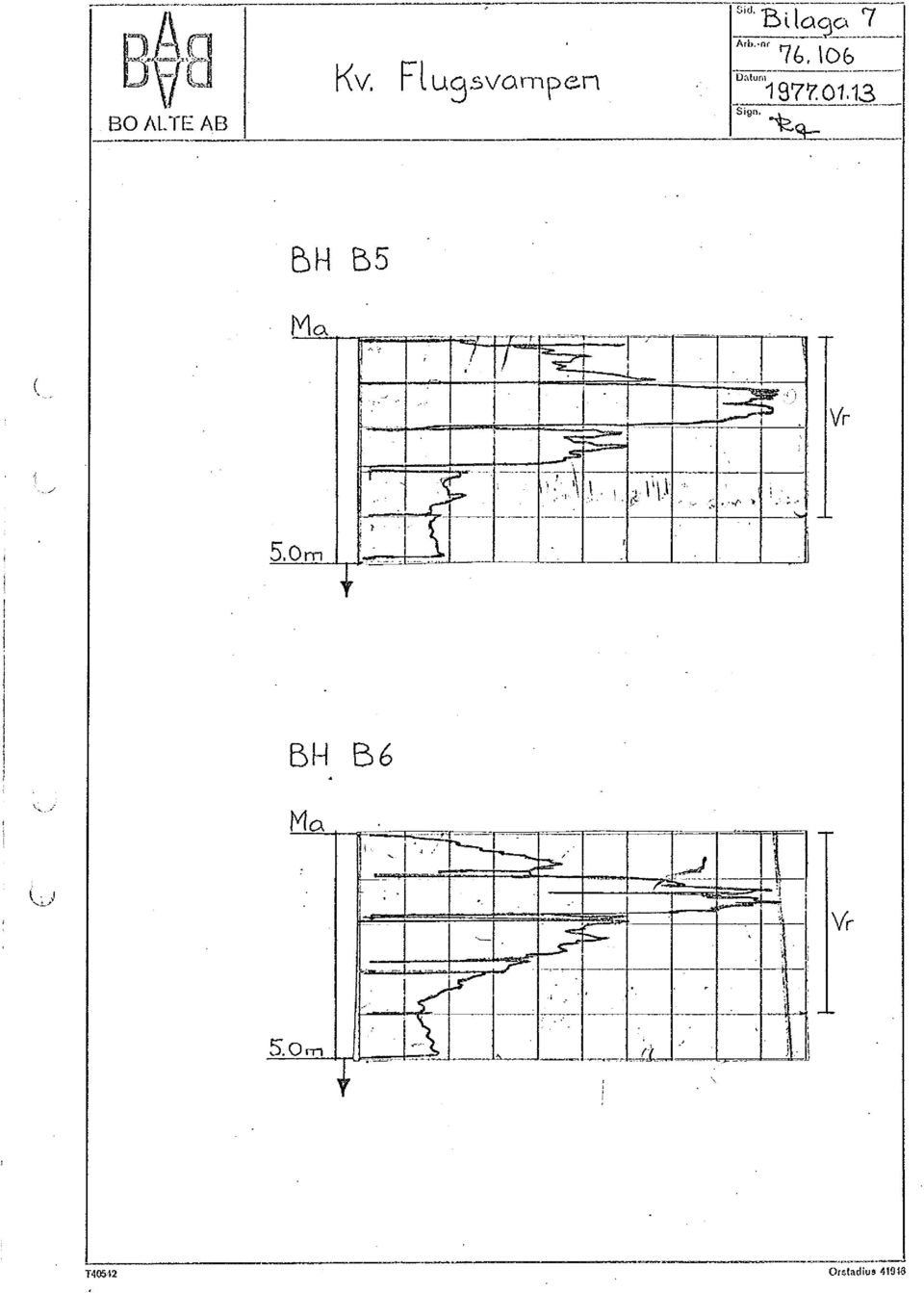

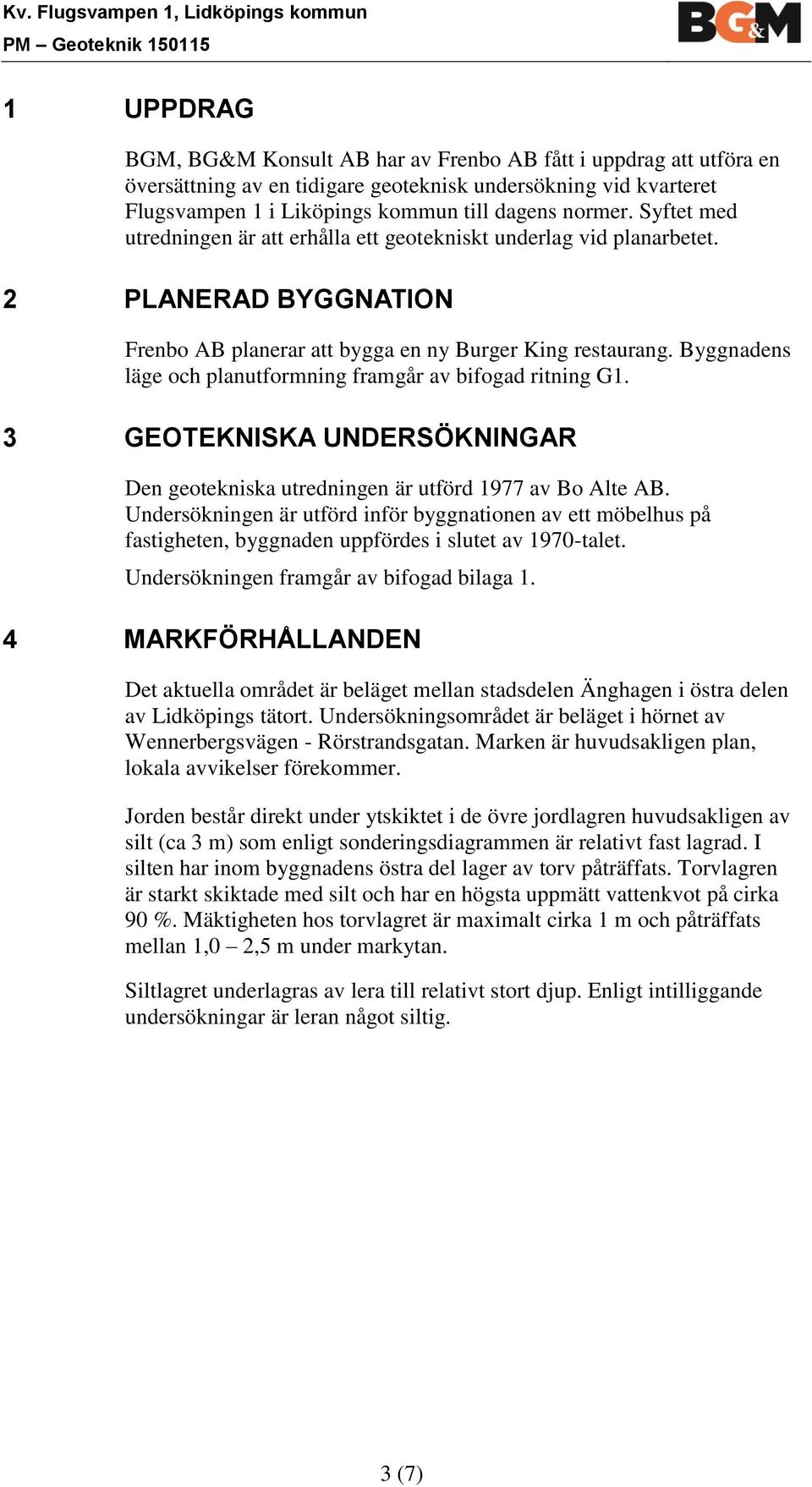

3 Kv. Flugsvampen 1, Lidköpings kommun PM Geoteknik UPPDRAG BGM, BG&M Konsult AB har av Frenbo AB fått i uppdrag att utföra en översättning av en tidigare geoteknisk undersökning vid kvarteret Flugsvampen 1 i Liköpings kommun till dagens normer. Syftet med utredningen är att erhålla ett geotekniskt underlag vid planarbetet. 2 PLANERAD BYGGNATION Frenbo AB planerar att bygga en ny Burger King restaurang. Byggnadens läge och planutformning framgår av bifogad ritning G1. 3 GEOTEKNISKA UNDERSÖKNINGAR Den geotekniska utredningen är utförd 1977 av Bo Alte AB. Undersökningen är utförd inför byggnationen av ett möbelhus på fastigheten, byggnaden uppfördes i slutet av 1970-talet. Undersökningen framgår av bifogad bilaga 1. 4 MARKFÖRHÅLLANDEN Det aktuella området är beläget mellan stadsdelen Änghagen i östra delen av Lidköpings tätort. Undersökningsområdet är beläget i hörnet av Wennerbergsvägen - Rörstrandsgatan. Marken är huvudsakligen plan, lokala avvikelser förekommer. Jorden består direkt under ytskiktet i de övre jordlagren huvudsakligen av silt (ca 3 m) som enligt sonderingsdiagrammen är relativt fast lagrad. I silten har inom byggnadens östra del lager av torv påträffats. Torvlagren är starkt skiktade med silt och har en högsta uppmätt vattenkvot på cirka 90 %. Mäktigheten hos torvlagret är maximalt cirka 1 m och påträffats mellan 1,0 2,5 m under markytan. Siltlagret underlagras av lera till relativt stort djup. Enligt intilliggande undersökningar är leran något siltig. 3 (7)

4 Kv. Flugsvampen 1, Lidköpings kommun PM Geoteknik Undersökningsområdet sett från andra sidan av korsningen Undersökningsområdet vy mot öster, befintlig byggnad i bakgrunden Vy mot korsningen Wennerbergsvägen - Rörstrandsgatan 4 (7)

5 Kv. Flugsvampen 1, Lidköpings kommun PM Geoteknik GRUNDVATTEN I undersökningen från 1977 bedöms grundvattennivån ligga mellan 1-2 m djup under markytan. 6 TJÄLFARLIGHET Silten bedöms tillhöra tjälfarlighetsklass 4 och materialgrupp 5A enligt AMA Anläggning. 7 STABILITET 8 RADON Det bedöms ej föreligga några stabilitetsproblem inom området. Detta med hänsyn till planerad byggnation samt rådande jordlagerförhållanden och att området är plant. Någon radonmätning har ej utförts. 9 SÄTTNINGAR Enligt intilliggande undersökning är underliggande lera överkonsoliderad, motsvarande med minst 20 kpa. Det ska beaktas att belastningsökning som ger upphov till sättningar kan förutom belastning från byggnad även utgöras av fyllning och/eller orsakas av grundvattensänkning. Exempelvis ger 1 m grundvattensänkning upphov till en motsvarande belastningsökning på 10 kpa. Lerans vattenkvot är cirka 50 % samt mycket sensitiv. 10 GRUNDLÄGGNING Grundläggning av lättare och medeltunga byggnader kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt SS-EN Geoteknisk kategori GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 60 kpa i nuvarande markyta och begränsas till 20 kpa 3 m under befintlig markyta. Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Vidare ska belysas att jorden är erosionbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Fyllning/packning skall utföras enligt AMA Anläggning. Geotextil på schaktbotten som materialskiljande lager förordas. 5 (7)

6 Kv. Flugsvampen 1, Lidköpings kommun PM Geoteknik Innan fyllning skall schaktbotten besiktigas av geotekniskt sakkunnig. 11 SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1 á 1:1,5. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det kan bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. All schaktning skall utföras enligt Arbetsmiljöverkets/ SGI:s handbok Schakta säkert. 12 LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) Med hänsyn till jorden (silt) bedöms LOD genom infiltration som mindre lämpligt. Ytlig och spridd infiltration till grönytor kan sannolikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar såsom fördröjningsmagasin, fördröjningsdammar kan vara alternativa lösningar. 13 GEOTEKNISKA REKOMMENDATIONER Det skall observeras att undersökningen har översatts från en intilliggande undersökning d.v.s. att inga nya provtagningar har utförts för den planerade byggnaden. Detaljerade undersökningar erfordras för planerad byggnation för att erhålla en säkrare bedömning. Ledningar bör som regel kunna läggas i naturligt lagrad jord på en grusbädd enligt AMA Anläggning. BG&M Konsult AB Skövde Peter Nilsson Johan Ericsson 6 (7)

7 Kv. Flugsvampen 1, Lidköpings kommun PM Geoteknik BILAGOR Bilaga 1 Geoteknisk utredning (Bo Alte AB från 1997) Bilaga 2 - Situationsplan 7 (7)

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25 Lr 2:2 1 KARTÅSEN 2:1 2:2 1 FLUGSVAMPEN 2 Lr
