PM Geoteknik Mossagården & Kv. Städet Nytt bostadsområde Skövde Kommun

Transkript

1 PM Geoteknik Mossagården & Kv. Städet Nytt bostadsområde Skövde Kommun Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Peter Nilsson, Johan Ericsson

2 Mossagården & Kv. Städet, Skövde kommun PM Geoteknik INNEHÅLL 1 UPPDRAG PLANERAD BYGGNATION GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GRUNDVATTEN TJÄLFARLIGHET STABILITET LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) RADON SÄTTNINGAR GRUNDLÄGGNING SCHAKTNING GEOTEKNISKA REKOMMENDATIONER... 9 BILAGOR (10)

3 Mossagården & Kv. Städet, Skövde kommun PM Geoteknik UPPDRAG BGM, BG&M Konsult AB har av Skövde kommun fått i uppdrag att utföra en översiktlig geoteknisk undersökning vid Mossagården & Kv. Städet, Skövde Kommun. 2 PLANERAD BYGGNATION Skövde kommun planerar att exploatera området som är cirka 2,8 hektar stort för bostadsändamål en del av området är även avsett för en förskola. Området planeras för byggnation av flerbostadshus i 3-5 våningar, enstaka byggnader i upp till 8 våningar kan förekomma. Vid undersökningstillfället var tomtindelningen ännu ej fastställd. Borrhålens läge samt planområdets gräns framgår av bifogad ritning G:1. 3 GEOTEKNISKA UNDERSÖKNINGAR Fältundersökningen genomfördes av Jonas Nilsson, BGM. Den utgörs av följande undersökningar: 6 st trycksonderingspunkter (borrvagn typ GM 50 combi) 3 st hejarsonderingspunkter Tagning av störda jordprov med skruvborr i 15 punkter Radonmätning i 3 punkter (ROAC-detektorer) Montering av 1 grundvattenrör Registrering av vattenytor Utsättning av borrpunkterna har utförts av i koordinatsystem SWEREF och höjdsystem RH De upptagna jordproverna har undersökts på BGM:s geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart, vattenkvot samt tjälfarlighetsklass. Resultatet av fält- och laboratorieundersökningarna framgår av bifogade ritningar G1 G3 samt i provtabell och radonrapport. 4 MARKFÖRHÅLLANDEN Det aktuella området är beläget i stadsdelen Norrmalm i Skövde och gränsar i väster mot Gustav Adolfs Gata och i norr mot Rådmansgatan. Mot söder gränsar området till ett antal flerbostadshus och i öster mot Norrmalms Vårdhem. Inom kv. Städet finns ett antal befintliga byggnader där olika företag bedriver olika slag av verksamhet. Inom kvarteret Städet 10 o. 11 har det bedrivits oljedepå, rivning och sanering utfördes (10)

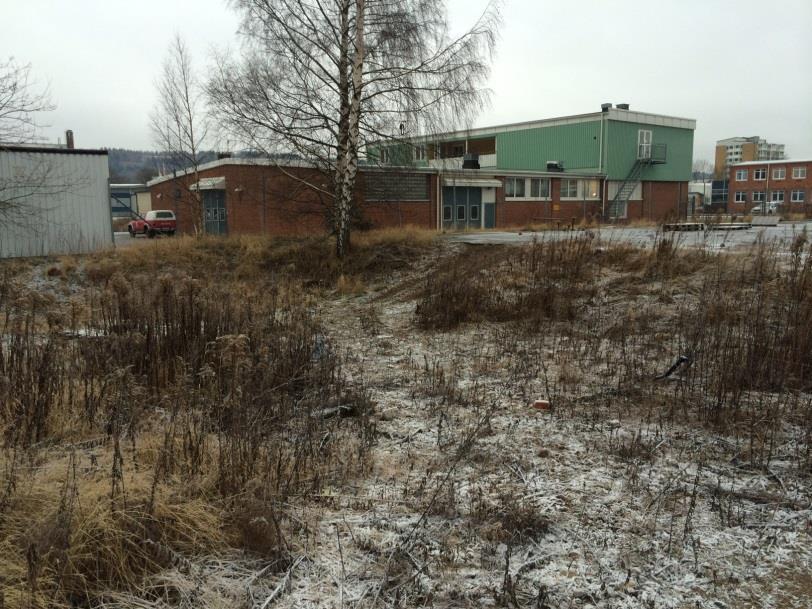

4 Mossagården & Kv. Städet, Skövde kommun PM Geoteknik Marken utgörs inom kvarteret Städet huvudsakligen av hårdgjorda ytor och är delvis bebyggd. Inom Mossagården utgörs marken delvis av ett före detta koloniområde samt delvis av parkmark med tillhörande lekytor. Det har tidigare även legat ett järnvägsspår här. Marken är relativt plan inom området, de avvägda nivåerna vid borrpunkterna varierar mellan +153,2 och +151,6. Del av Kv. Städet 7 Före detta oljedepå 4 (10)

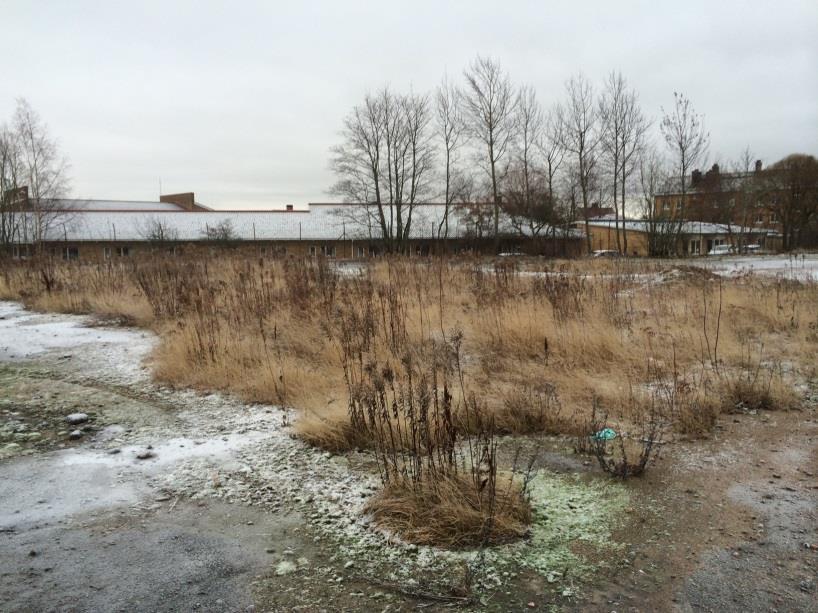

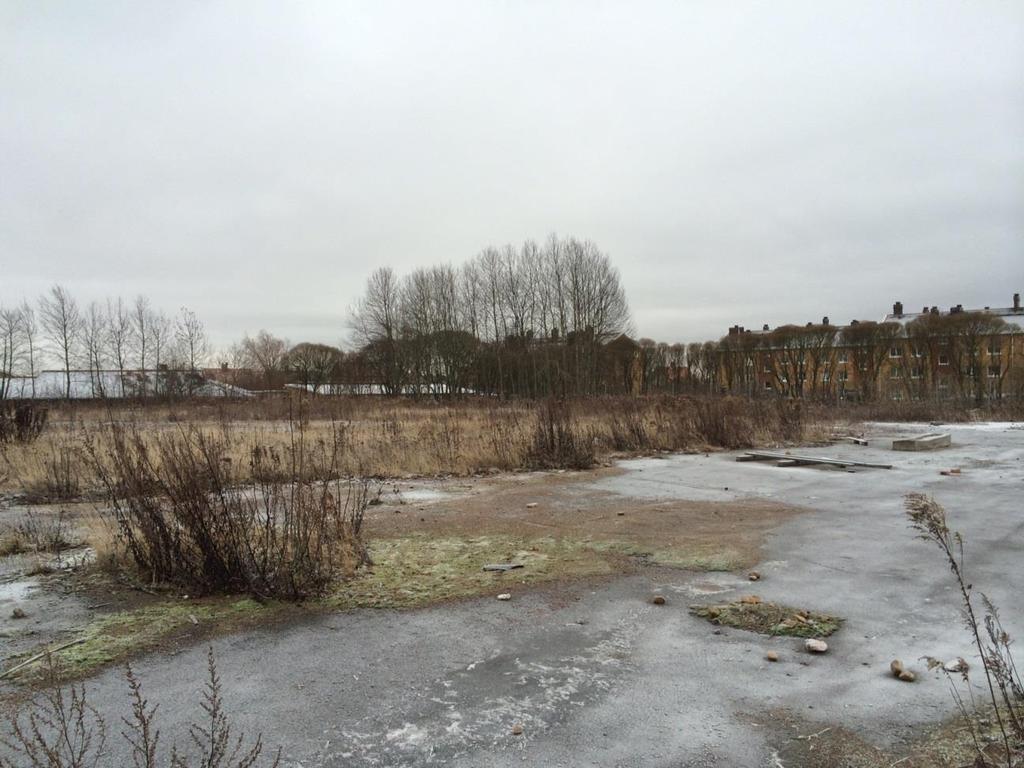

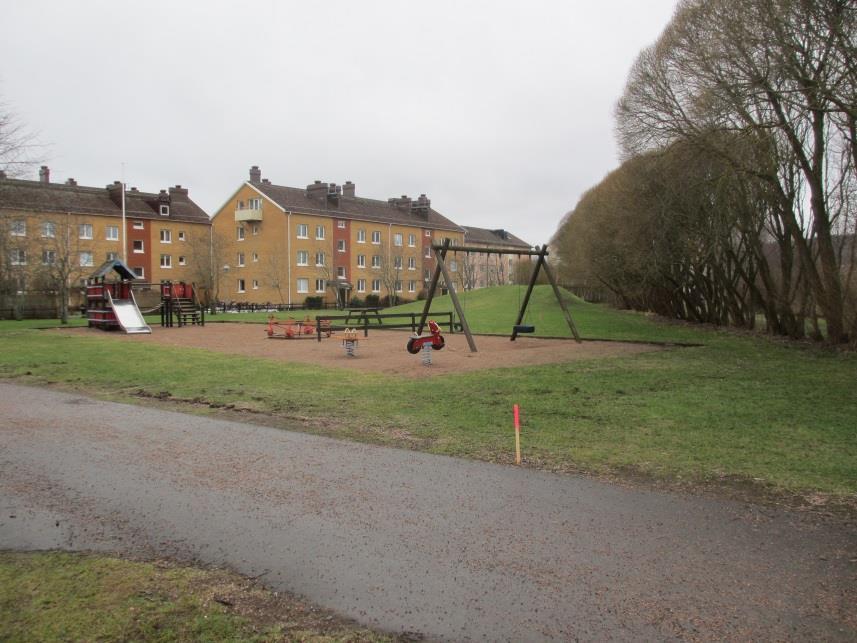

5 Mossagården & Kv. Städet, Skövde kommun PM Geoteknik Kv. Städet 10 o. 11 Lekpark Före detta koloniområde 5 (10)

6 Mossagården & Kv. Städet, Skövde kommun PM Geoteknik Området delas in i 2 olika marktyper enligt nedan. Gränsen mellan de båda marktyperna har interpolerats fram. Marktyp I Jorden består direkt under ytskiktet/ fyllningen av friktionsjord som vilar på för utförda sonderingar fast botten troligen morän, sten eller block. Ytskiktet består i provtagningspunkterna huvudsakligen av fyllning innehållande grus, silt och sand. Fyllningen har en mäktighet som varierar mellan 0,3 4,0 m djup. De största mäktigheterna på fyllningen har påträffats inom kv. Städet 10 o. 11 där även fyllningen delvis även innehåller lera o. mulljord. I provtagningspunkt 1, 3 11 o. 12 har ett skikt av mullhaltig jord påträffats direkt under fyllningen ner till mellan 0,7 3,0 m djup. Underliggande friktionsjord utgörs överst av stenig grusig siltig sand. Friktionsjorden bedöms som halvfast - fast lagrad. Utförda trycksonderingars nedträngningsdjup varierade ungefärligen mellan 3,0 och drygt 7 m djup under markytan. Djupet för utförda hejarsonderingar varierade (avbröts) mellan ca 15 och ca 20 m djup. Jorden innehåller alunskiffer. Marktyp II Marktyp II utgörs av ett mindre område i sydväst. Jorden består direkt under ytskiktet av silt och sand, härunder följer friktionsjord som vilar på för utförda sonderingar fast botten troligen morän, sten eller block. Tunnare skikt av finsediment kan förekomma. Ytskiktet består i provtagningspunkten av mullhaltig ngt sandig silt till 0,8 m djup. Härunder följer i huvudsak stenig grusig sandig silt som delvis innehåller lera och skiffer. Det förekommer även tunnare skikt av siltig lera/ lerig silt i jorden. Jorden bedöms som halvfast lagrad ned till 6 m djup och därunder som fast lagrad. Nedträngningsdjupet för utförd trycksondering var i borrpunkten BH 8 11,4 m djup under markytan. 5 GRUNDVATTEN I de öppna grundvattenrören nr 15 påträffades inget grundvatten ner till nivån +139,6 (motsvarande 12,0 m under befintlig markyta). I de öppna provtagningspunkterna har ingen fri vattenyta påträffats. 6 (10)

7 Mossagården & Kv. Städet, Skövde kommun PM Geoteknik TJÄLFARLIGHET Marktyp I Jorden bedöms huvudsakligen tillhöra tjälfarlighetsklass 2 och materialtyp 3B enligt AMA Anläggning. Det förekommer dock fyllning av sämre sammansättning. Marktyp II Jorden bedöms huvudsakligen tillhöra tjälfarlighetsklass 3 och materialtyp 4A enligt AMA Anläggning. Överst förekommer dock skikt som tillhör tjälfarlighetsklass 4 och materialtyp 5A enligt AMA Anläggning. 7 STABILITET Det bedöms ej föreligga några stabilitetsproblem inom området för den planerade byggnationen. Detta med hänsyn till rådande jordlagerförhållanden samt att området är plant. 8 LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) Marktyp I Med hänsyn till jordens sammansättning inom området samt avståndet till grundvatten bedöms LOD genom perkolation som genomförbar. Jordens permeabilitet (vattengenomsläpplighet) i de övre jordlagren bedöms ligga i intervallet K m/s. Ytlig och spridd infiltration till grönytor kan sannolikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar såsom fördröjningsmagasin, fördröjningsdammar kan vara alternativa lösningar. Marktyp II 9 RADON Med hänsyn till de tätare jordlagren inom området bedöms LOD genom perkolation som mindre lämpligt. Jordens permeabilitet (vattengenomsläpplighet) i de övre jordlagren bedöms ligga i intervallet K m/s. Ytlig och spridd infiltration till grönytor kan sannolikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar såsom fördröjningsmagasin, fördröjningsdammar kan vara alternativa lösningar. Radonmätning har utförts i 3 punkter med s.k. ROAC-detektorer. Mätvärdena uppgår till 6, 10 resp. 19 kbq/m 3, se även bilaga 4. Detta betyder att marken normalt skall klassas som normalradonmark. Undersökningen utfördes dock under en period då markytan var tjälad. Den omständigheten är sannolikt anledningen till att radonhalterna var lägre än förväntat. Markluften under tjälen rör sig mycket mindre under ett 7 (10)

8 Mossagården & Kv. Städet, Skövde kommun PM Geoteknik lock av tjäle än om marken är otjälad och därigenom förs mindre mängder markluft till detektorerna. Jorden innehåller också skiffer. Dessa faktorer innebär att marken skall klassas som högradonmark (som ligger i intervallet >50 kbq/m 3 ) vilket innebär att byggnader skall uppföras radonsäkra. 10 SÄTTNINGAR Marktyp I Friktionsjorden inom området bedöms ej som sättningsbenägen. Marktyp II De lösare jordlagren inom området bedöms ej påverka sättningarna nämnvärt. 11 GRUNDLÄGGNING Marktyp I Byggnader på upp till 8 våningar kan grundläggas direkt på naturligt lagrad oorganisk jord. Inom området gäller att grundläggning kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt SS-EN Geoteknisk kategori GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 150 kpa i nuvarande markyta. Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Marktyp II Byggnader på upp till 3 våningar kan grundläggas direkt på naturligt lagrad oorganisk jord. Inom området gäller att byggnader kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt SS-EN Geoteknisk kategori GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 80 kpa i nuvarande markyta. Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Vidare ska belysas att jorden är erosionbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Fyllning/packning skall utföras enligt AMA Anläggning. Geotextil på schaktbotten som materialskiljande lager förordas. Innan fyllning skall schaktbotten besiktigas av geotekniskt sakkunnig. 8 (10)

9 Mossagården & Kv. Städet, Skövde kommun PM Geoteknik SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1,5. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det delvis kan att bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. All schaktning skall utföras enligt handboken Schakta Säkert (Svensk Byggtjänst, SGI/SBUF 2015). 13 GEOTEKNISKA REKOMMENDATIONER Det skall observeras att undersökningen är översiktlig. Detaljerade undersökningar erfordras för planerad byggnation av byggnader, vägar och ledningar. Ledningar bör som regel kunna läggas i naturligt lagrad jord på en grusbädd enligt AMA Anläggning. Beträffande föroreningar inom området redovisas detta i ett separat PM. BGM, Konsult AB Skövde Peter Nilsson Johan Ericsson 9 (10)

10 Mossagården & Kv. Städet, Skövde kommun PM Geoteknik BILAGOR Bilaga 1 - Ritning G1 (Borrplan) Bilaga 2 - Ritning G2 G3 (Sektioner) Bilaga 3 - Provtabell Bilaga 4 - Radonrapport Bilaga 5 - SGF:s Beteckningsblad 10 (10)

11 Bygg, Geo, Vatten och Miljö -

14 Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning /15 J.N Benämning Uppdrag Laboratorieundersökning /27 M.M Vattenkvot w % Sammanställning av LABORATORIEUNDERSÖKNINGAR Kv. Städet / Mossagården Skövde Kommun Konflytgräns w L % Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 13 Anm Bh 1 Uppmätt vy i bh torrt (160111) Mörkbrun FYLLNING / tegel mulljord grus sand / 0-0,7 rottrådar -1,5 Mörkbrun mullhaltig grusig siltig SAND B Ngt stenig enl. fältprotokoll, sandsten, skiffer -3,0 Mörkbrun grusig siltig SAND B Sten enl. fältprptokoll, glimmer, skiffer Bh 2 Uppmätt vy i bh torrt (160111) 0-0,07 Svart FYLLNING / asfalt / Enl. fältprotokoll -0,3 Brun FYLLNING / silt grus sand / -0,7 Mörkbrun FYLLNING / mulljord grus silt sand / 14 Ngt stenig enl. fältprotokoll, sandsten, skiffer -2,0 Mörkbrun ngt siltig grusig SAND 8 2 3B Sandsten -3,0 Mörkbrun grusig siltig SAND B Sten enl. fältprptokoll -4,0 Mörkbrun grusig siltig SAND 7 2 3B Sten Bh 3 Uppmätt vy i bh torrt (160111) 0-0,05 Svart FYLLNING / asfalt / Enl. fältprotokoll -1,0 Brun FYLLNING / sten silt grus sand / -2,0 Brun FYLLNING / sten silt grus sand / -3,0 Brun ngt mullhaltig grusig siltig SAND rottrådar B Sten Bh 4 Uppmätt vy i bh torrt (160111) 0-0,05 FYLLNING / vegetationsrikt / Enl. fältprotokoll -0,6 Brun FYLLNING / mulljord grus silt sand / rottrådar Tegel enl. fältprotokoll -1,2 Brun FYLLNING / lera grus silt sand / Leran ligger som klumpar i fyllningen -2,0 Brun FYLLNING / grus silt sand / Skiffer -3,0 Brun FYLLNING / lera grus silt sand / växtrester -4,0 Brun FYLLNING / grus silt sand / växtrester Stopp vid 4,1m ev. platta Bh 5 Uppmätt vy i bh torrt (160113) 0-0,6 Brun FYLLNING / mulljord grus sand / rottrådar -2,0 Mörkbrun FYLLNING / grus silt sand / -3,0 Mörkbrun FYLLNING / grus silt sand / -3,8 Mörkbrun grusig siltig SAND B Skiffer Fortsätt

15 Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning /15 J.N Benämning Uppdrag Laboratorieundersökning /27 M.M Vattenkvot w % Sammanställning av LABORATORIEUNDERSÖKNINGAR Kv. Städet / Mossagården Skövde Kommun Konflytgräns w L % Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 13 Anm Bh 6 Uppmätt vy i bh torrt (160113) 0-1,0 Brun grusig siltig SAND 2 3B Skiffer -2,0 Mörkbrun grusig siltig SAND B Skiffer rik -3,0 Mörkbrun grusig siltig SAND B Skiffer rik Bh 7 Uppmätt vy i bh torrt (160113) 0-0,05 Svart FYLLNING / asfalt / Enl. fältprotokoll -1,0 Mörkbrun grusig siltig SAND 2 3B Sten, ev. fyllning -2,0 Mörkbrun grusig siltig SAND B Skiffer -3,0 Mörkbrun grusig siltig SAND B Skiffer, vittrad sandsten -4,0 Mörkbrun grusig siltig SAND B Skiffer Bh 8 Uppmätt vy i bh torrt (160113) 0-0,3 Mörkbrun mullhaltig ngt sandig SILT växtrester B Tegel -0,8 Mörkbrun mullhaltig ngt sandig SILT B -1,2 Brun rostfl lerig SILT A -1,6 Mörkbrun grusig lerig siltig SAND växtrester A Skiffer -3,0 Brun svart stenig grusig sandig SILT A Skiffer -4,0 Brun svart stenig grusig sandig SILT tunna lerskikt A Skiffer -6,0 Brun svart grusig sandig SILT tunna lerskikt A Skiffer Bh 9 Uppmätt vy i bh torrt (160113) 0-0,07 Svart FYLLNING / asfalt / -0,5 Brun FYLLNING / grus sand / -1,0 Brun FYLLNING / grus sand / -1,5 Mörkbrun grusig siltig SAND 2 3B -2,0 Mörkbrun grusig siltig SAND 2 3B Sten enl. fältprotokoll -3,4 Mörkbrun grusig siltig SAND 2 3B Sten enl. fältprotokoll Bh 10 Uppmätt vy i bh torrt (160113) 0-0,3 Brun FYLLNING / grus sand / enl. fältprotokoll -1,0 Brun ngt mullhaltig grusig siltig SAND B -2,0 Brun stenigt grusig siltig SAND 2 3B -3,0 Mörkbrun grusig siltig SAND 9 2 3B Skiffer rik, sten -4,0 Mörkbrun grusig siltig SAND 8 2 3B Skiffer rik, sten Fortsätt

16 Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning /15 J.N Benämning Uppdrag Laboratorieundersökning /27 M.M Vattenkvot w % Sammanställning av LABORATORIEUNDERSÖKNINGAR Kv. Städet / Mossagården Skövde Kommun Konflytgräns w L % Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 13 Anm Bh 11 Uppmätt vy i bh torrt (160113) 0-0,08 Svart FYLLNING / asfalt / Enl. fältprotokoll -0,5 Brun FYLLNING / grus silt sand / -0,9 Mörkbrun FYLLNING/ mulljord grus silt sand / 18-1,3 Brun FYLLNING / silt grus sand / -1,5 Mörkbrun mullhaltig grusig siltig SAND B -2,0 Brun grusig siltig SAND 2 3B -3,0 Mörkbrun grusig siltig SAND B Skiffer rik, sten -4,0 Mörkbrun grusig siltig SAND 2 3B Skiffer, sten Bh 12 Uppmätt vy i bh torrt (160113) 0-0,05 Svart FYLLNING / asfalt / Enl. fältprotokoll -0,5 Brun FYLLNING / grus silt sand / -0,7 Mörkbrun mullhaltig siltig SAND B Finsand -1,0 Brun grusig siltig SAND 2 3B Sten -2,0 Brun grusig siltig SAND 7 2 3B Sten -3,0 Mörkbrun grusig siltig SAND 5 2 3B Skiffer, sten Bh 13 Uppmätt vy i bh torrt (160113) 0-0,05 Svart FYLLNING / asfalt / Enl. fältprptokoll -0,5 Brun stenig grusig siltig SAND 2 3B Skiffer -1,0 Brun grusig siltig SAND 2 3B -2,0 Brun stenig grusig siltig SAND 2 3B -3,0 Brun stenig grusig siltig SAND 2 3B -4,0 Mörkbrun stenig grusig siltig SAND B Skiffer Bh 14 Uppmätt vy i bh 3,1 mumy (160113) 0-1,0 Mörkbrun mullhaltig grusig siltig SAND växtrester B -2,0 Mörkbrun grusig siltig SAND B Skiffer -3,0 Mörkbrun grusig siltig SAND B Sten, skiffer -4,0 Mörkbrun ngt lerig grusig siltig SAND B Skiffer
