PM Översiktlig geoteknisk undersökning. Asylenparken, Vadstena Geoteknisk undersökning för planerade bostäder Revidering

Transkript

1 PM Översiktlig geoteknisk undersökning Revidering Upprättad av: Christina Berglund Granskad av: Magnus Widfeldt och Wilhelm Rankka Godkänd av: Christina Berglund

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Christina Berglund PM Översiktlig geoteknisk undersökning Status: PM ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING Kund Konsult WSP Samhällsbyggnad Box Linköping Besök: S:t Larsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm L:\5465\ \3_Dokument\36_PM_Rapport\PM Översiktlig geoteknisk undersökning Asylenparken rev docx Mall: Rapport Advanced 2010.dot ver 1.0 Kontaktpersoner WSP: Christina Berglund, , christina.berglund@wspgroup.se Vadstena Fastigheter AB: Sten Gustafsson, tele , e-post: sten.gustafsson@vfab.se Revidering Revidering av grundvattenförhållande samt rekommendationer vid schakt för grundläggning. Revideringar är markerade med ett rakt streck i vänsterkanten. 2 (7)

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Christina Berglund PM Översiktlig geoteknisk undersökning Status: Innehåll 1 Uppdrag 4 2 Planerad bebyggelse 4 3 Tidigare undersökningar 4 4 Området och topografi 4 5 Geotekniska förhållanden Jordlagerförhållanden Hydrogeologiska förhållanden 5 6 Grundläggningsrekommendationer Allmänt Grundläggning 5 7 Schaktning och fyllning 5 8 Mark och gator 6 9 Radon 6 10 Kompletterande undersökningar 6 11 Granskning 7 Bilagor: PM besiktning provgropar Bilaga 1 L:\5465\ \3_Dokument\36_PM_Rapport\PM Översiktlig geoteknisk undersökning Asylenparken rev docx Mall: Rapport Advanced 2010.dot ver (7)

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Christina Berglund PM Översiktlig geoteknisk undersökning Status: 1 Uppdrag På uppdrag av Vadstena Fastigheter AB har WSP Samhällsbyggnad utfört en geoteknisk utredning för planerade i Asylenparken i Vadstena. 3 hus planeras i 3-4 våningar om en bottenyta av ca 330 m 2 per hus. Syftet har varit att översiktligt belysa förhållandena för grundläggning av planerade bostadshus samt undersöka radonförekomst inom området. 2 Planerad bebyggelse Syftet med utredningen är att översiktligt undersöka de geotekniska förutsättningarna för ovanstående objekt. Husens placering är inte fastställd och vid husens slutliga placering krävs kompletterande undersökningar för att fastställa grundläggningsmetod. 3 Tidigare undersökningar Inga tidigare geotekniska undersökningar finns för området. 4 Området och topografi L:\5465\ \3_Dokument\36_PM_Rapport\PM Översiktlig geoteknisk undersökning Asylenparken rev docx Mall: Rapport Advanced 2010.dot ver 1.0 Underlag har erhållits av beställaren i form av skiss över planerad bebyggelse. Marknivåerna inom området varierar mellan +2,1 och +2,5 i den västra delen och mellan +2,2 till +2,9 i den östra delen vid tennisplanen. I den östra delen sluttar marken från sydväst upp mot nordost. För den västra delen sluttar marken svagt från öster upp mot väster. Samtliga nivåer angivna i Vadstenas stads lokala höjdsystem. 5 Geotekniska förhållanden 5.1 Jordlagerförhållanden I den västra delen består jorden överst i huvudsak av0,5-0,7 m fyllning som övergår i siltig lera och därunder morän. Sonderingarna har avbrutits på nivå ca -1,0 motsvarande ca 2-3,2 m under markytan. I den östra delen vid tennisplanen består jorden överst av ett fyllningslager på 1-1,8 m med mullhaltig, siltig, sandig lera med växtdelar. Därunder följer stenig grusig sand och siltig sand och underst kommer morän. Söder om tennisplanen förekommer siltig och sandig lera mellan fyllningen och moränen. Sondering har avbrutits 4 (7)

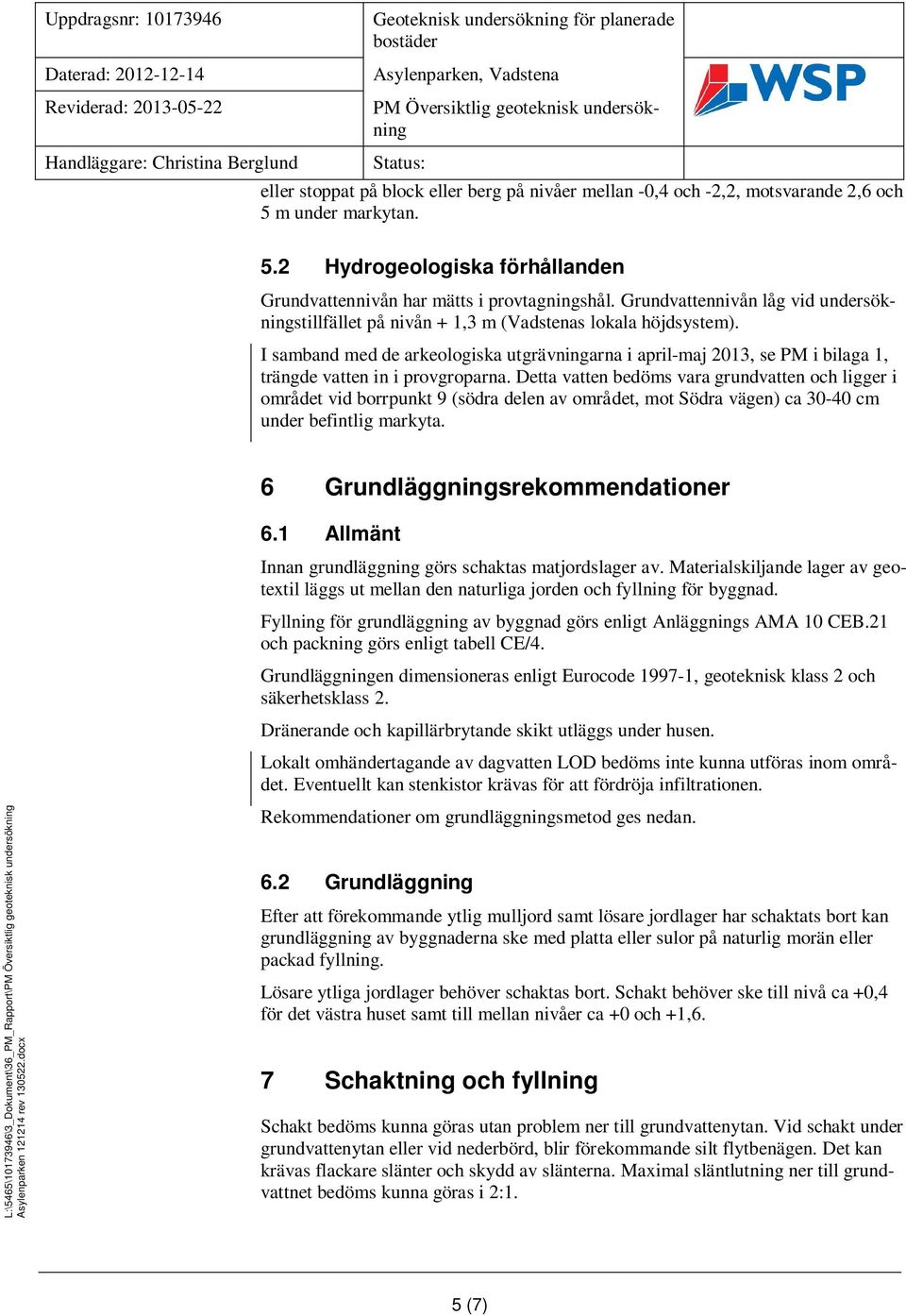

5 Uppdragsnr: Daterad: Reviderad: Handläggare: Christina Berglund PM Översiktlig geoteknisk undersökning Status: eller stoppat på block eller berg på nivåer mellan -0,4 och -2,2, motsvarande 2,6 och 5 m under markytan. 5.2 Hydrogeologiska förhållanden Grundvattennivån har mätts i provtagningshål. Grundvattennivån låg vid undersökningstillfället på nivån + 1,3 m (Vadstenas lokala höjdsystem). I samband med de arkeologiska utgrävningarna i april-maj 2013, se PM i bilaga 1, trängde vatten in i provgroparna. Detta vatten bedöms vara grundvatten och ligger i området vid borrpunkt 9 (södra delen av området, mot Södra vägen) ca cm under befintlig markyta. 6 Grundläggningsrekommendationer 6.1 Allmänt Innan grundläggning görs schaktas matjordslager av. Materialskiljande lager av geotextil läggs ut mellan den naturliga jorden och fyllning för byggnad. Fyllning för grundläggning av byggnad görs enligt Anläggnings AMA 10 CEB.21 och packning görs enligt tabell CE/4. Grundläggningen dimensioneras enligt Eurocode , geoteknisk klass 2 och säkerhetsklass 2. Dränerande och kapillärbrytande skikt utläggs under husen. Lokalt omhändertagande av dagvatten LOD bedöms inte kunna utföras inom området. Eventuellt kan stenkistor krävas för att fördröja infiltrationen. L:\5465\ \3_Dokument\36_PM_Rapport\PM Översiktlig geoteknisk undersökning Asylenparken rev docx Mall: Rapport Advanced 2010.dot ver 1.0 Rekommendationer om grundläggningsmetod ges nedan. 6.2 Grundläggning Efter att förekommande ytlig mulljord samt lösare jordlager har schaktats bort kan grundläggning av byggnaderna ske med platta eller sulor på naturlig morän eller packad fyllning. Lösare ytliga jordlager behöver schaktas bort. Schakt behöver ske till nivå ca +0,4 för det västra huset samt till mellan nivåer ca +0 och +1,6. 7 Schaktning och fyllning Schakt bedöms kunna göras utan problem ner till grundvattenytan. Vid schakt under grundvattenytan eller vid nederbörd, blir förekommande silt flytbenägen. Det kan krävas flackare slänter och skydd av slänterna. Maximal släntlutning ner till grundvattnet bedöms kunna göras i 2:1. 5 (7)

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Christina Berglund PM Översiktlig geoteknisk undersökning Status: Beroende på grundläggningsnivå på husen kan grundvattensänkning bli aktuellt i samband med schakt för grundläggning. Vid fyllning inom områden med lera kan sättningar uppstå. Mäktigheterna av lera är begränsade och sättningarna bedöms därför uppkomma relativt snabbt och bli relativt små. 8 Mark och gator Den naturliga jorden under fyllningen i det västra området består av materialtyp 5A och tjälfarlighetsklass 4. I den östra delen vid tennisplanen tillhör naturlig jord under fyllningen materialgrupp 5A och tjälfarlighetsklass 4. Mullhaltigt ytlager skall schaktas bort. En geotextil av bruksklass N2 skall läggas ut inför utläggning och packning av överbyggnaden. 9 Radon Radonmätning i jordluft har utförts med den så kallade ROAC metoden. Tre rör med mätburkar med aktivt kol och lock i överkanten sattes ned i marken. Rören gick ner ca 0,7 m under markytan. Eventuellt markradon adsorberades på det aktiva kolet. Mätningen pågick i 4 dygn. Marken inom området för radonmätningen domineras av siltig lera och siltig sandig lera. Mätningen gav följande resultat: L:\5465\ \3_Dokument\36_PM_Rapport\PM Översiktlig geoteknisk undersökning Asylenparken rev docx Mall: Rapport Advanced 2010.dot ver 1.0 4: 0 kbq/m 3 8: 31 kbq/m 3 9: 1 kbq/m 3 (provet påverkat av vatten) Gränsen för lågradonmark ligger på <10 kbq/ m 3 för friktionsmaterial och för lågradon/normalradonmark på 60 kbq/m 3 för lera. Med hänsyn till att det vid installationstillfället var mycket blött i marken, kan mätta halter vara något låga. Marken inom fastigheten bör därmed klassas som normalradonmark enligt Statens Planverk rapport 59:1982 och radonskyddad grundkonstruktion behövs för grundläggning av planerade byggnader. 10 Kompletterande undersökningar Utförda undersökningar är översiktliga. Vid slutlig placering av byggnaderna behöver kompletterande undersökningar utföras för att fastställa grundläggningsförutsättningarna. 6 (7)

7 Uppdragsnr: Daterad: Reviderad: Handläggare: Christina Berglund PM Översiktlig geoteknisk undersökning Status: Komplettering med installation av grundvattenrör behöver göras för att fastställa grundvattennivån inom området och för att undersöka om grundvattensänkning behövs vid schaktarbete. Vid grundläggning med källare behöver bland annat grundvattennivåns läge fastställas bättre, för att förhindra eventuell upptryckning. 11 Granskning Granskning har utförts av geotekniker Magnus Widfeldt och Wilhelm Rankka. L:\5465\ \3_Dokument\36_PM_Rapport\PM Översiktlig geoteknisk undersökning Asylenparken rev docx Mall: Rapport Advanced 2010.dot ver (7)

8 Uppdragsnr: (6) PM Besiktning av provgropar i Uppdrag I samband med arkeologiska utgrävningar i Asylenparken i Vadstena, genomförde WSP Samhällsbyggnad på uppdrag av Vadstena Fastighets AB ett platsbesök och besiktning av utförda provgropar inför planerad byggnation i Asylenparken. Syftet var att undersöka hur jordlager påverkats av det vatten som strömmat in i vissa av provgroparna. WSP har tidigare genomfört en översiktlig geoteknisk undersökning för planerade i parken, WSP uppdrag , daterad L:\5465\ \3_Dokument\36_PM\pm besiktning provgropar docx Mall: Memo.dot ver 1.0 Besiktning Platsbesök utfördes Vid besiktningstillfället var det uppehåll och soligt, ca +12 grader. I provgropar i husläget för den mittersta byggnaden hade det trängt in vatten i gropen och strömmat in rejält då de grävde provgropen, enligt uppgift från arkeologen. Vid besiktningstillfället stod vattnet i gropen, ca cm under omgivande markyta. Botten provades med geoteknikerkäpp och den kunde endast nedtryckas någon centimeter. Denna provgrop ligger i områdets lågparti, som generellt är något fuktig. I ett par andra provgropar, sydväst om tennisplanen samt för det västra huset, stod det lite vatten i delar av gropen. I botten på dessa gick det också endast få ner sticksonden någon centimeter. I läget för det östra huset fanns inget vatten i provgroparna. Vid besiktningstillfället togs foton som redovisas i bilaga 1. Möjlig orsak till vatten i provgroparna Vid de geotekniska undersökningarna i december påträffades grundvattenyta i provtagningshål på ca 1 m djup under markytan. Grundvattenrör finns ej installerat och inte heller har årstidsvariationen hos grundvattnet undersökts. Det finns Va ledningar i Södra vägen. Inga felrapporter har noterats på VA nätet. Troligtvis är det grundvatten som har strömmat in i provgroparna och att grundvattennivån inom området varierar något med årstiden. WSP Samhällsbyggnad Box Linköping Besök: S:t Larsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

9 Uppdragsnr: (6) Övrigt Revidering har gjorts av rapport med hänsyn till denna besiktning. Granskning Granskning har gjorts av geotekniker Wilhelm Rankka. Linköping WSP Samhällsbyggnad Christina Berglund Christina Berglund Bilagor: Bilaga 1: Foton från platsbesök L:\5465\ \3_Dokument\36_PM\pm besiktning provgropar docx Mall: Memo.dot ver 1.0

10 Uppdragsnr: (6) Bilaga 1 Foton från platsbesök Bild 1: Provgrop sydväst om tennisbanan Bild 2: Provgrop sydväst om tennisbanan L:\5465\ \3_Dokument\36_PM\pm besiktning provgropar docx Mall: Memo.dot ver 1.0

11 Uppdragsnr: (6) Bild 3: Vy över planerat läge för hussöder om tennisbanan Bild 4: Provgrop i läge för hus söder om tennisbanan L:\5465\ \3_Dokument\36_PM\pm besiktning provgropar docx Mall: Memo.dot ver 1.0

12 Uppdragsnr: (6) Bild 5: Provgrop i läge för hus söder om tennisbanan med väg 50 i bakgrunden Bild 6: Provgrop i läge för västra huset L:\5465\ \3_Dokument\36_PM\pm besiktning provgropar docx Mall: Memo.dot ver 1.0

13 Uppdragsnr: (6) Bild 7: Provgrop öster om tennisbanorna L:\5465\ \3_Dokument\36_PM\pm besiktning provgropar docx Mall: Memo.dot ver 1.0
