1 Kompletterande geoteknisk undersökning samt radonmätning, Vårdkasvägen, Linköping Upprättad av: Tommy Olausson Granskad av: Christina Berglund Godkänd av: Christina Berglund

2 Projekterings PM Geoteknik Kompletterande geoteknisk undersökning samt radonmätning, Vårdkasvägen, Linköping Kund AB Stångåstaden Box Linköping Konsult WSP Sverige AB Box Linköping Besök: S:t Larsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktpersoner AB Stångåstaden: Stefan Karlsson, tele , e-post stefan.karlsson@stangastaden.se WSP: Christina Berglund, tele , e-post: christina.berglund@wspgroup.se Kommentar [BC1]: Jag har lagt in rätt i MUR, kopiera därifrån Ändrad fältkod 2 (10)

3 Innehåll 1 Objekt 4 2 Ändamål 4 3 Tidigare undersökningar 4 4 Utförda undersökningar 5 5 Planerad byggnation 5 6 Befintliga förhållanden Topografi Ytbeskaffenhet Befintliga anläggningar 5 7 Geotekniska förhållanden Jordlagerförhållanden Hydrogeologiska förhållanden 6 8 Sammanställning av härledda egenskaper 6 9 Dimensionering och beräkning Geoteknisk kategori och säkerhetsklass Sammanställning av geokonstruktionens dimensionerande värden 7 10 Grundläggningsrekommendationer Grundläggning av femplanshus, pålgrundläggning Utskiftning Grundläggning av enplanskonstruktion samt mindre byggnader och anläggningar Markradon Schakt Grundvatten VA-ledningar Hårdgjorda ytor 9 11 Kontroll 9 12 Omgivningspåverkan 10 3 (10)

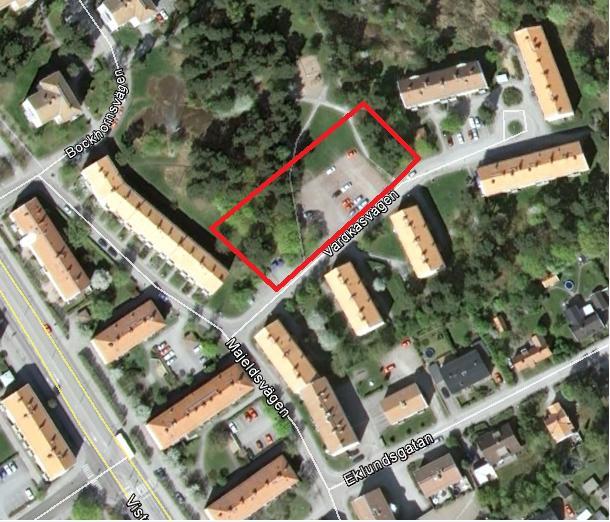

4 1 Objekt AB Stångåstaden planerar två bostadshus samt förskola vid Vårdkasvägen i. Bostadshusen omfattar 5 våningar. Figur 1. Flygfoto över aktuellt område, källa Google Earth, Google Rödmarkerat område utgör ungefärliga gränser för undersökningsområdet. 2 Ändamål WSP Samhällsbyggnad har på uppdrag av AB Stångåstaden utfört en geoteknisk undersökning inom Majelden i Linköping. Syftet med undersökningen har varit att undersöka mark- och grundläggningsförhållanden samt att ge underlag för vidare projektering av planerade konstruktioner. Grundläggningsrekommendationer redovisas i detta Projekterings PM Geoteknik. 3 Tidigare undersökningar Tidigare undersökningar i området utgörs av - Översiktlig geoteknisk utredning för bostäder inom s Kommun, , WSP Samhällsbyggnad 4 (10)

5 4 Utförda undersökningar Nu utförda undersökningar redovisas i separat Markteknisk undersökningsrapport, MUR/Geo, daterad , upprättad av WSP. Alla undersökningar är genomförda i enlighet med geoteknisk kategori 2 (GK2). 5 Planerad byggnation Den planerade byggnationen antas bestå av två punkthus i 5 våningar samt förskolebyggnad i en våning mellan dessa. Byggnadernas läge framgår i detaljplan för aktuellt område daterad samt i MUR/Geo, daterad , upprättad av WSP. Byggnadernas exakta utformning och läge samt nivåer på färdigt golv är inte kända i detta skede. För det östra 5-våningshuset finns önskemål att grundlägga detta med källare, för att ha plats med installationer. 6 Befintliga förhållanden 6.1 Topografi Markytans är mycket flack över största delen av undersökningsområdet, som befinner sig på nivån ca + 67,5 RH Åt sydost sluttar undersökningsområdet uppåt och befinner sig som högst på nivå ca +70 RH Ytbeskaffenhet Markytan utgörs huvudsakligen av grusad parkeringsyta, omgiven av gräs- och grönytor. 6.3 Befintliga anläggningar Inom undersökningsområdet finns grusad parkeringsyta med tillhörande el- och belysningsstolpar samt en CG-väg. 7 Geotekniska förhållanden 7.1 Jordlagerförhållanden Överst finns det asfalt eller mullhaltig sand. I delar av området består övre jordlagren av fyllning (grusig sand) med ca 0,5-1 m mäktighet. Det förekommer enstaka block i fyllningen. I centrala delarna består jorden under fyllningen av siltig sanding lera, siltig lera och något lerig siltig sand innan siltig sandig morän kommer. Lerans lagringstäthet baserad på CPT är mycket lös. Mot öster blir jordlagrens mäktighet mindre och här följer i huvudsak grusig sandig morän under fyllningen. Block förekommer i moränen. 5 (10)

6 Bergnivån bestämd från jord-berg sondering liggerpå mellan 3 och 6 meters djup motsvarande nivåer mellan +61,9 och +66,2. Berggrunden inom området bedöms bestå av granitiska intrusivbergarter. Utförda jord-bergsonderingar visar att det förekommer mindre sprickor (2-3 dm) i berget. 7.2 Hydrogeologiska förhållanden Grundvattennivå har uppmätts i installerat grundvattenrör och ligger på nivå mellan +66,4 och +66,5, motsvarande 1,0 och 1,1 m under markytan. Detta bedöms vara grundvattenytans ungefärliga läge i området, med reservation för naturliga årstidsvariationer. 8 Sammanställning av härledda egenskaper Friktionsvinkel samt elasticitetsmodul har utvärderats utifrån empiriska samband och tabellerade värden enligt Trafikverkets TKGeo 11. Parametervärdena redovisas i tabell 1 nedan. Tabell 1. Härledda karaktäristiska egenskaper. Material Djup (m) Tunghet, ( ) Hållfasthetsegenskaper Deformationsegenskaper Siltig lera 0,5-2 Sandig morän 0,5-5,5 Berg(granit) 5,5- (kn/m 3 ) 9 Dimensionering och beräkning 18(8) C UK= 80 KPA E=5 MPa 20(12) = 36 E=25 MPa 28 - Dimensionerande grundtryck 1MPa Antagande om laster och grundläggningsnivå har gjorts för att översiktligt beräkna sättningarna som uppkommer vid eventuell ytlig grundläggning. Detaljdimensionering utförs av konstruktör. 9.1 Geoteknisk kategori och säkerhetsklass Grundkonstruktionerna ska dimensioneras och utformas i säkerhetsklass 2 (SK2) och geoteknisk kategori 2 (GK2). Dimensioneringen av grundläggning sker enligt Eurocode 7 (EN 1997). Notera att vid dimensionering enligt Eurocode skall partialkoefficienten för säkerhetsklassen läggas på nedräknade laster och inte som förut på jordartsparametrar. 6 (10)

7 9.2 Sammanställning av geokonstruktionens dimensionerande värden Beräkningar i brott- och bruksgränstillstånd utförs med nedanstående parametrar och partialkoefficienter. Dessa är utvärderade ur undersökningsresultaten med stöd av IEG:s tillämpningsdokument Grunder (Rapport 2:2008). Tabell 2. Partialkoefficienter och omräkningsfaktorer Jordparameter Symbol Värde på m Friktionsvinkel 1,3 Tunghet 1,0 E-modul, 1,3 beräkningsmodell E Omräkningsfaktor tot 0,95 Dimensionerande värden har beräknats enligt formeln: 1 X d X m Där X d = Dimensionerande värdet för aktuellt material X = härledd materialegenskap = omräkningsfaktor = partialkoefficient för aktuellt material Dimensionerande värde för friktionsvinkeln har beräknats enligt formeln: ( tan( ) ) Dimensionerande värde för odränerad skjuvhållfasthet har beräknats enligt formeln: = = omräkningsfaktor 7 (10)

8 Tabell 3. Dimensionerande egenskaper. Material Djup (m) Tunghet, ( ) Siltig lera 0,5-2 Sandig morän 0,5-5,5 Berg(granit) 5,5- (kn/m 3 ) Hållfasthetsegenskaper Deformationsegenskaper 18(8) C UK= 58,5 KPA E=3,8 MPa 20(12) = 28 E=19,2 MPa 28 - Dimensionerande grundtryck 1MPa 10 Grundläggningsrekommendationer 10.1 Grundläggning av femplanshus, pålgrundläggning Västra 5-våningshuset För västra 5-våningshuset gäller att grundläggning kan göras med platta/sulor på sandig morän och /eller på berg, efter att mulljord och lösare siltig sand schaktats bort. Alternativ till utskiftning är att grundlägga med pålning. Dock är djupet till berg endast 2-6 m djup, där pålar under 2 m skall undvikas.. Moränens blockighet kan försvåra påldrivningen. Östra 5-våningshuset Önskemål finns att grundlägga det östra huset med källare. Bortschaktning av mulljord och lösare jordlager görs, ned till ca 3-4 m djup. Grundläggning görs därefter på plattor eller sulor på sandig morän Utskiftning Urschaktning och utskiftning sker till berg, vilket innebär ett utskiftningsdjup på mellan 3-6m. Fyllning för grundläggning av byggnad sker enligt AMA Anläggning 10, kapitel CEB.2, figur CEB/4. Grundläggning skall ske i torrhet, vilket innebär att tillfällig grundvattensänkning samt spont kommer erfordras Grundläggning av enplanskonstruktion samt mindre byggnader och anläggningar. Enplanskonstruktion samt mindre byggnader och anläggningar som ger upphov till låga grundpåkänningar kan grundläggas i morän efter att all jord som innehåller organiskt material avlägsnats. Grundläggning skall ske i torrhet, frostfritt eller frostskyddat på ett kapillärbrytande, dränerande lager enligt AMA 10 CEF (10)

9 10.2 Markradon Markradonmätning i jorden har utförts. Resultatet av denna gör att marken i området klassas som högradonmark, vilket innebär att byggnaden ska utföras med radonsäker grundkonstruktion Schakt Schakt för grundläggning av ledningar etc. kan göras i lutning 2:1 ner till grundvattennivån. Om djupare schakter krävs behöver slänterna flackas ut eller någon form av spont eller schaktkassett användas. För schakt för byggnad krävs eventuellt spont. Schakter som ska stå öppna längre tid bör skyddas mot erosion och nederbörd, då den förekommande silten är flytbenägen.. För information om säker schakt se Arbetsmiljöverkets publikation: Schakta säkert Grundvatten Grundläggning av byggnader och anläggningar skall ske i torrhet och då grundvattenytan befinner sig på ca 1m under markytan kan en temporär grundvattensänkning erfordras beroende på valt grundläggningssätt och djup. Grundvattensänkning kan te x utföras genom att anlägga en eller flera pumpgropar intill planerad schaktgrop VA-ledningar Ledningsbädd utförs enligt AMA Anläggning 10, avsnitt CEC.21. Då sättningar i storleksordningen 15-25mm bedöms kunna utvecklas i byggskedet beroende på vald grundläggningsmetod, bör ledningarna anläggas med hänsyn till detta, t.ex. genom att de installeras efter byggnadens uppförande Hårdgjorda ytor All organisk jord skall avlägsnas innan hårdgjorda ytor anläggs. Hårdgjorda ytor dimensioneras för materialtyp 5A tjälfarlighetsklass Kontroll Innan grundläggningsarbetena påbörjas skall entreprenören upprätta en arbetsberedning för planerade arbeten. Alla arbeten skall bedrivas med sådan försiktighet att befintliga ledningar och kablar samt närliggande byggnader och 9 (10)

10 anläggningar inte skadas. Arbetsberedningen skall innefatta de krav på utförande, uppföljning och dokumentation av arbetena. Innan uppfyllnad under platta eller sulor påbörjas bör schaktbotten besiktas av geotekniker och kontroll utföras av att grundvattnet ligger minst 0,5m under schaktbotten. 12 Omgivningspåverkan I samband med sprängning, pålning, schaktning och uppfyllnadsarbeten kan närliggande byggnader och anläggningar påverkas. Innan byggnadsarbetena påbörjas skall därför en riskanalys utföras med avseende på planerade arbeten. De restriktioner, kontrollåtgärder och gränsvärden/ som gäller med hänsyn till sättningsrisker, vibrationer och buller skall redovisas. 10 (10)
