1 ULRICEHAMNS KOMMUN Tekniskt PM Geoteknik Ny detaljplan för kvarteret Stockrosen, Ulricehamn

2 TEKNISKT PM GEOTEKNIK Ny detaljplan för kvarteret Stockrosen, Ulricehamn KUND Ulricehamns kommun Höjdgatan Ulricehamn Kontaktperson: Puck Larsson, E-post: puck.larsson@ulricehamn.se KONSULT WSP Samhällsbyggnad Box Göteborg Besök: Ullevigatan 19 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSON Anita Turesson, Tel: , E-post: anita.turesson@wsp.com UPPDRAGSNAMN Kvarteret Stockrosen UPPDRAGSNUMMER FÖRFATTARE Anita Turesson DATUM ÄNDRINGSDATUM GRANSKAD AV Michael Engström Tekniskt PM Geoteknik Ny detaljplan för kvarteret Stockrosen, Ulricehamn 2

3 INNEHÅLL 1 UPPDRAG 4 2 BEFINTLIG BEBYGGELSE 4 3 PLANERAD BYGGNATION 4 4 UTFÖRDA UNDERSÖKNINGAR 5 5 GEOTEKNISKA FÖRHÅLLANDEN OMRÅDESBESKRIVNING OCH TOPOGRAFI JORDLAGERFÖLJD SÄTTNINGSFÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN 8 6 GEOHYDROLOGISKA FÖRHÅLLANDEN 8 7 GEOTEKNISKA REKOMMENDATIONER GRUNDLÄGGNING Schakt och fyllning 9 8 KOMPLETTERANDE UNDERSÖKNING 9 Tekniskt PM Geoteknik Ny detaljplan för kvarteret Stockrosen, Ulricehamn 3

4 1 UPPDRAG WSP Sverige AB, avdelning Geoteknik i Göteborg, har på uppdrag av Ulricehamns kommun utfört geotekniska undersökningar på fastigheten Stockrosen 1 i södra delen av Ulricehamns stad. Inom fastigheten planeras två flerbostadshus i 6-8 våningar att uppföras. Den geotekniska undersökningen skall utgöra geotekniskt underlag för ny detaljplan. Bild 1. Översiktsbild av undersökningsområdet (röd rektangel) på fastighet Stockrosen 1, Ulricehamn, ( 2 BEFINTLIG BEBYGGELSE I området finns en inhägnad lekplats i östra delen som hör till en förskola. Direkt väster om lekplatsen finns en grillplats samt en mindre asfalterad basketbollplan. 3 PLANERAD BYGGNATION Syftet med ändringen av detaljplanen är att möjliggöra byggnation av två flerbostadshus i 6-8 våningar med tillhörande parkeringsplatser (se Bild 2). Husen planeras att byggas med källare i suterräng. Tekniskt PM Geoteknik Ny detaljplan för kvarteret Stockrosen, Ulricehamn 4

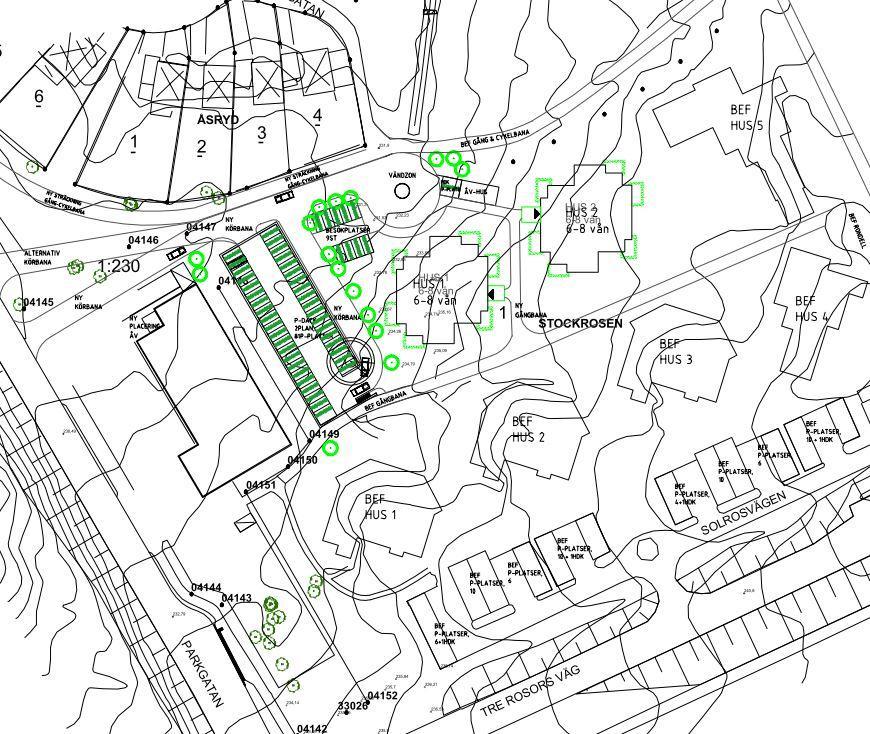

5 Bild 2. Tänkt läge av nya byggnader och parkeringsytor (inom röd rektangel), från situationsplan, daterad UTFÖRDA UNDERSÖKNINGAR Den geotekniska undersökningen utfördes 2-4 oktober, Undersökningen bestod av trycksondering, jord-bergsondering och skruvprovtagning samt installation av ett grundvattenrör. Resultatet från undersökningarna redovisas i en särskild handling kallad Markteknisk Undersökningsrapport (MUR), daterad GEOTEKNISKA FÖRHÅLLANDEN 5.1 OMRÅDESBESKRIVNING OCH TOPOGRAFI Undersökningsområdet, den norra delen av fastigheten Stockrosen 1, ligger i stadsdelen Fredriksberg i södra Ulricehamn. Området består av ett grönområde, som i norra delen är trädbevuxet, och av en inhängnad lekplats i nordöst som tillhör förskolan Åsundavy, belägen strax öster om undersökningsområdet. Området begränsas av en gång och cykelväg i norr, förskola i öster med angränsande lekplats, flerbostadshus i söder med angränsande gångbana och grönytor och en affärsbyggnad i väster. Inom området finns markförlagda ledningar. Tekniskt PM Geoteknik Ny detaljplan för kvarteret Stockrosen, Ulricehamn 5

6 Hela området sluttar från sydöstra delen, först svagt och sedan brantare, för att i nordvästra delen plana ut. Marknivå i sydöstra begränsningen är ca +239 och marknivå i nordvästra begränsningen är ca Bild 3. Del av Stockrosen 1. Området sluttar först svagt mot nordväst och sedan brantare (till höger i bild). Vy mot nordväst. Bild 4. Del av Stockrosen 1. Området sluttar först svagt mot nordväst och sedan brantare (till vänster i bild). Vy mot öster. Tekniskt PM Geoteknik Ny detaljplan för kvarteret Stockrosen, Ulricehamn 6

7 Bild 5. Marken är avjämnad ner mot affärsbyggnad i väster. Vy mot norr. Bild 5. Ett dräneringsrör leder ut vatten i bäck på norra sidan av GC-väg norr om aktuellt område. Vy mot söder. 5.2 JORDLAGERFÖLJD Jorden består överst av fyllning och därunder av mulljord som via friktionsjord, sannolikt morän, vilar på berg. I den högre liggande terrängen är den relativa fastheten, ner till ca två m djup, medelhög, undantaget för provpunkt 17W04 där jorden har en lös relativ fasthet, för att därunder övergå till fastare lagring. I den låglänta terrängen (nordvästra delen) Tekniskt PM Geoteknik Ny detaljplan för kvarteret Stockrosen, Ulricehamn 7

8 förekommer ett löst till mycket löst lager på mellan ca 1,5 till 2,5 m djup under markytan. Fyllningen är ca 1 till 2 m mäktig och varierar mellan sandig, siltig mulljord och sandig silt. Mulljorden som förekommer under fyllningen är sandig med inslag av silt och med en mäktighet på ca 0,5 m i provtagen borrpunkt. Friktionsjorden ner till provtagna djup består främst av sandig silt alternativt av sandig siltmorän. Djup till Berg varierar mellan 0,7 m och 5,1 m under markytan i undersökta jord-bergsonderingspunkter, vilket motsvarar nivåerna ca +235 respektive De grundaste djupen till berg återfinns i norra och västra delen under planerade byggnader. I en tidigare undersökning, daterad , sågs berg i dagen ca 15 meter norr om BP 17W04. I borrpunkterna 17W09 och 17W11 kunde noteras en sämre bergkvalitet, det vill säga lösare berg, i den övre 1 till 1,5 m. Bergarten består av en sur intrusivbergart (granit, granodiorit, monzonit mm) enligt SGU:s berggrundskarta. 5.5 SÄTTNINGSFÖRHÅLLANDEN Sättningsförhållandena i förekommande friktionsjord är mycket goda under förutsättning att några enstaka förstärkningsåtgärder vidtas. Dessa åtgärder omfattar avschaktning av befintlig mullhaltig jord och fyllning under blivande byggnader och uppfyllningar, samt att förekommande jord med mycket lös till lös lagringstäthet packas. 5.6 STABILITETSFÖRHÅLLANDEN Stabilitetsförhållandena i mark med friktionsjord kan generellt sett sägas vara goda och någon risk för spontana skred eller ras finns inte. 6 GEOHYDROLOGISKA FÖRHÅLLANDEN Ett grundvattenrör installerades i borrpunkt 17W07. Vid avläsning låg vattennivån på 0,4 m under markytan, vilket motsvarar nivå +234,9. Vid geoteknisk fältsondering, , noterades djupet till grundvattenytan i borrpunkt 17W12 vara 1,8 m under markytan, vilket motsvarar nivå +235,7. Tekniskt PM Geoteknik Ny detaljplan för kvarteret Stockrosen, Ulricehamn 8

9 7 GEOTEKNISKA REKOMMENDATIONER 7.1 GRUNDLÄGGNING Grundläggningen skall utföras och kontrolleras i Geoteknisk Kategori 2 (GK2) och Säkerhetsklass 2 (SK). Grundläggning av byggnader kan utföras med plattor på konventionellt sätt både på naturligt lagrad jord och på packad återfyllning efter urgrävning. Före fyllning eller grundläggning skall all organisk jord och löst lagrad friktionsjord schaktas bort under blivande byggnader, hårdgjorda ytor o dylikt, och ersättas med ny välpackad fyllning, se schakt och fyllning nedan. Om byggnaderna utföres i suterräng kommer dessa delvis att grundläggas på berg. För att inte otillåtna sättningsdifferenser skall uppstå under tänkt byggnad skall minst 0,5 m berg sprängas bort under underkant platta innan packad återfyllning utförs om endast delar av huset kräver bergschakt. Med hänsyn till lasterna från de höga husen kan lämpligaste förslaget vara att schakta bort all naturlig jord och spränga bort berget till rätt nivå för att sedan återfylla med packad sprängsten upp till konstruktionernas underkant. Val av grundläggningsform styrs av konstruktionernas laster. Bergets dimensionerande hållfasthet kan sättas till 1 MPa. Högre värden kräver schaktbottenbesiktning efter att berget har täckts av. På grund av ett litet djup till grundvattenytan ska konstruktioner uppföras vattentäta vid byggnader med källare eller suterränghus Schakt och fyllning Schaktslänter, gäller även för ledningar, skall läggas i lutning minst 1:1,5 vid schakt ovan grundvattenytan. Upp- och återfyllning under och strax utanför tänkta byggnader och hårdgjorda ytor skall utföras med material tillhörande materialtyp 2 enligt tabell CE/1 i AMA Anläggning 13. Fyllning och packning utförs enligt CEB.2 och tabell CE/4 i AMA Anläggning 13. De schaktmassor som uppfyller kraven för materialtyp 2 kan återanvändas för fyllning under byggnaderna. Siltig jord kan lätt bli flytande i samband med schaktarbeten, speciellt om den har hög vattenkvot. 8 KOMPLETTERANDE UNDERSÖKNING I ett senare skede kan provgropsgrävning ge mera information om fyllningens och jordarternas sammansättning samt bergets kvalitet. Tekniskt PM Geoteknik Ny detaljplan för kvarteret Stockrosen, Ulricehamn 9
