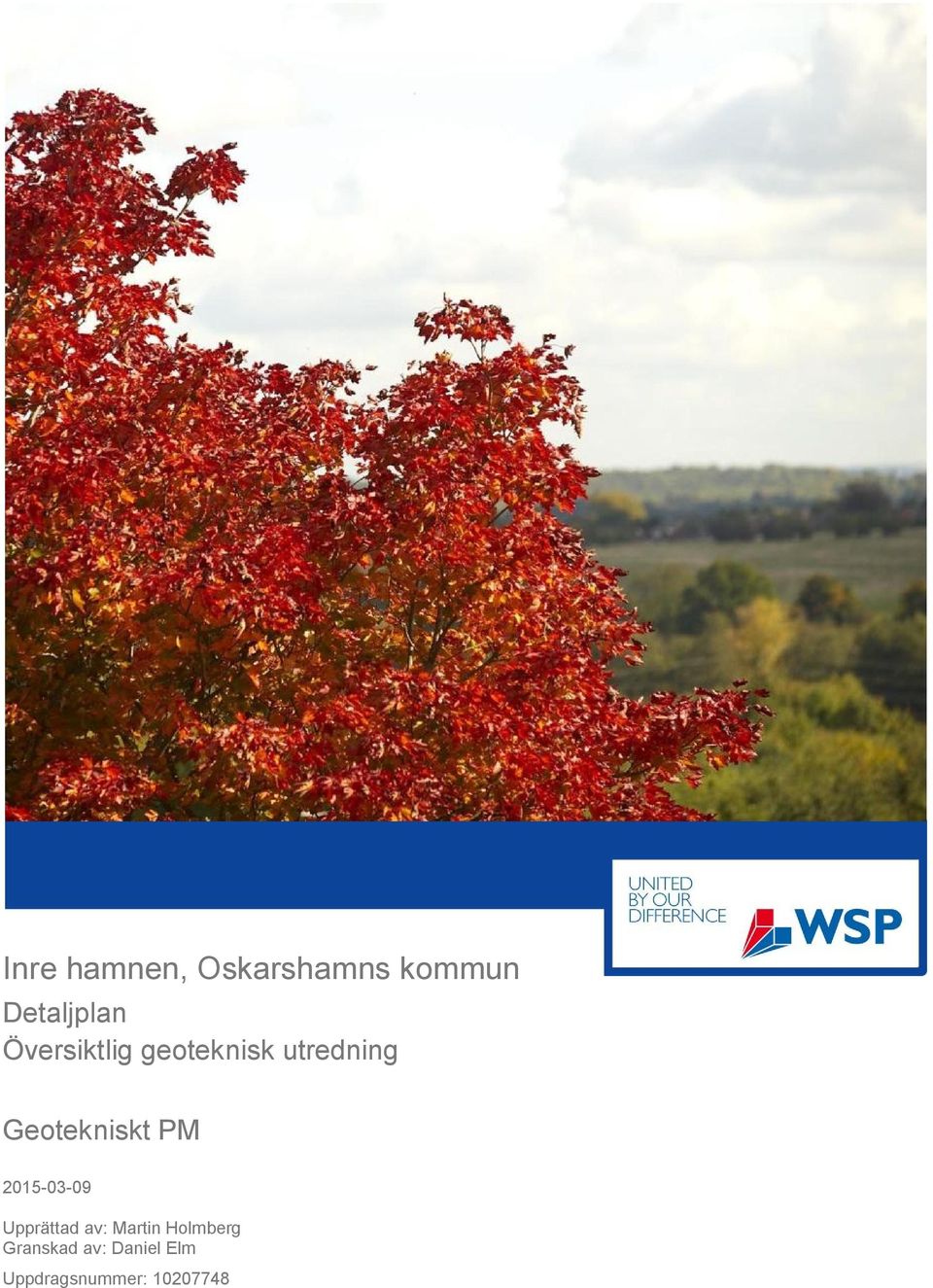

Inre hamnen, Oskarshamns kommun. Detaljplan Översiktlig geoteknisk utredning. Geotekniskt PM

Transkript

1 Geotekniskt PM Upprättad av: Martin Holmberg Granskad av: Daniel Elm Uppdragsnummer:

2 INRE HAMNEN, OSKARSHAMNS KOMMUN Geotekniskt PM Kund Oskarshamns Kommun Erik Hjertqvist Konsult WSP Sverige AB Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm PM\.docx Kontaktpersoner Martin Holmberg 2 (7)

3 Innehåll 1 Uppdrag 4 2 Geoteknisk undersökning 4 3 Styrande dokument 4 4 Planerade byggnader 4 5 Markförhållanden Topografi Jordarter Område Område Område Område Område Grundvatten 6 6 Rekommendationer Allmänt Område Område Område Område Område Gator och hårdgjorda ytor 7 Ritning Ritning G Plan med detaljplan i ungefärligt läge - områdesindelning PM\.docx 3 (7)

4 1 Uppdrag WSP Sverige AB har på uppdrag av Oskarshamns kommun utfört en geoteknisk utredning i samband med framtagandet av en ny detaljplan för delar av inre hamnen i Oskarshamn. Utredningen syftar till att översiktligt klargöra grundläggningsförutsättningarna för den planerade exploateringen samt till att utgöra underlag för ny detaljplan. I detta dokument redovisas översiktliga geotekniska rekommendationer och synpunkter. 2 Geoteknisk undersökning WSP utförde en översiktlig geoteknisk undersökning i januari Resultatet av den utförda undersökningen framgår i separat Markteknisk undersökningsrapport/geoteknik daterad I samband med den geotekniska undersökningen utfördes även en miljöteknisk markundersökning vars resultat redovisas i separat rapport. 3 Styrande dokument Denna rapport ansluter till SS -EN med tillhörande nationell bilaga. 4 Planerade byggnader PM\.docx Inom det aktuella området planeras flera bostads/kontorsbyggnader, ett nytt hamntorg, delvis utfyllning i havet (inkluderas inte i denna rapport), samt nya bryggor för mindre båtar. För mer information se ritning G i MUR/Geoteknik. 5 Markförhållanden 5.1 Topografi Marken utgörs huvudsakligen av en relativt plan asfaltsbelagd och plattsatt yta. Lokalt i anslutning till vägar och parkeringsytor förekommer mindre gräs och trädbevuxna områden. Kajens överyta i områdets södra del utgörs av en betongkonstruktion. Marknivåerna ligger inom intervallet ca +1,6 till +2,3. 4 (7)

5 PM\.docx 5.2 Jordarter För områdesindelning se ritning G Område 1 Jorden består huvudsakligen av ca 1 2,5 m fyllning som antingen direkt eller via högst ca 3 m lera och gyttja (med sandinslag), vilar på naturlig friktionsjord. Lokalt har sandskikt, oftast gyttjig sand, påträffats mellan fyllningen och gyttjan. Fyllningen utgörs huvudsakligen av friktionsmaterial (sten, grus och sand) men även mulljord och tegelrester har påträffats i flera undersökningspunkter. I undersökningspunkterna 15W103, 15W108 och 15W113 har trä påträffats i fyllningen eller i gyttjan/gyttjiga sanden under fyllningen. Den naturliga friktionsjorden utgörs troligtvis av sand som sedan övergår till morän Område 2 Jorden består huvudsakligen av ca 1 2,5 m fyllning som vilar på naturlig friktionsjord. Fyllningen utgörs huvudsakligen av friktionsmaterial (sten, grus och sand), mulljord och tegelrester. Den naturliga friktionsjorden utgörs troligtvis av sand som sedan övergår till morän Område 3 Jorden består huvudsakligen av ca 2 3 m fyllning som antingen direkt eller via högst ca 1 m gyttja vilar på naturlig friktionsjord. Fyllningen utgörs huvudsakligen av friktionsmaterial (sten, grus och sand), mulljord och tegelrester. I undersökningspunkt 15W119 har även torv och trä påträffats i fyllningen. Den naturliga friktionsjorden utgörs troligtvis av sand som sedan övergår till morän Område 4 Jorden består huvudsakligen av ca 1,5 3 m fyllning som via ca 2 6 m gyttja och lera vilar på naturlig friktionsjord. Fyllningen utgörs huvudsakligen av friktionsmaterial (sten, grus och sand), mulljord och tegelrester. Den naturliga friktionsjorden utgörs av sand/finsand som sedan övergår till morän eller av morän direkt under fyllningen. Sanden/finsanden bedöms ha mycket lös till lös lagringstäthet Område 5 Området har inte kunnat undersökas då vi inte lyckats ta oss igenom befintlig betongkonstruktion. 5 (7)

6 5.3 Grundvatten Grundvattennivån har inte avlästs inom det aktuella området men bedöms till stor del följa havsvattenståndet, medelvattenstånd +0,12 (RH2000), och förutsätts generellt ligga på nivån ca +0,1 - +0,6 (RH2000) inom det aktuella området. 6 Rekommendationer PM\.docx 6.1 Allmänt Grundläggningsförutsättningarna kompliceras av den befintliga fyllningens beskaffenhet, varierande mäktighet och föroreningssituation, samt förekomsten av organisk jord. Samtliga konstruktioner ska grundläggas på frostskyddad nivå. För områdesindelning se ritning G Nedanstående rekommendationer, gällande grundläggning av byggnader, är översiktliga och kompletterande utredning krävs då placering, grundläggningsnivå, laster etc. är kända Område 1 Grundläggningsförutsättningarna inom området varierar. Lokalt vid området för blivande Hamntorget, där moränen ligger relativt ytligt, kan troligtvis blivande byggnader grundläggas på konventionellt sätt utan särskilda förstärkningsåtgärder efter urgrävning av befintlig fyllning. För grundläggning inom övriga delar av området krävs förstärkningsåtgärder t.ex. urgrävning av fyllning och organisk jord eller pålning. Pållängder, ner till morän, bedöms vara ca 1,5 4 m. På grund av föroreningssituationen i fyllningen samt närheten till havet kan urgrävning under medelhavsnivån vara svårt att utföra. Vid rådande förutsättningar gäller troligtvis speciella krav för vattenhantering och risk för spridning av befintliga föroreningar såväl som säkerställandet av att all organisk jord schaktats bort. Om urgrävningsallternativet väljs kan spont erfordras p.g.a. rådande geotekniskaoch miljötekniska förhållanden. Lokalt kan eventuellt planerade byggnaders golv grundläggas utan annan förstärkningsåtgärd än utskiftning av befintlig fyllning, ner till grundvattennivån (förutsatt att detta godtas ur en miljöteknisk aspekt) Område 2 Grundläggningsförutsättningarna försvåras av den befintliga fyllningens beskaffenhet och mäktighet. Framtida konstruktioner kan troligtvis grundläggas på konventionellt sätt efter urgrävning av befintlig fyllning. Eventuellt behöver den naturliga friktionsjorden packas innan återfyllning utförs. På grund av föroreningssituationen i fyllningen samt närheten till havet kan urgrävning under medelhavsnivån vara svårt att utföra. Vid rådande förutsättningar gäller troligtvis speciella krav för vattenhantering och risk för spridning av befintliga föroreningar. För grundläggning inom de delar av området där fyllning förekommer 6 (7)

7 PM\.docx under grundvattennivån kan annan förstärkningsåtgärd t.ex. slagna pålar vara ett lämpligare allternativ. Pållängder, ner till morän, bedöms vara ca högst 3-4 m Område 3 Grundläggningsförutsättningarna är dåliga och grundförstärkningsåtgärder, t.ex. pålning, krävs för nya byggnaders bärande stomme och golv. Pållängder, ner till morän, bedöms vara ca 4 8 m Område 4 Grundläggningsförutsättningarna försvåras av den befintliga fyllningens beskaffenhet och mäktighet samt av förekomsten av gyttja och löst lagrat friktionsmaterial under fyllningen. Grundförstärkningsåtgärder t.ex. urgrävning ner till naturlig friktionsjord alternativt pålning krävs för samtliga blivande byggnader. På grund av föroreningssituationen i fyllningen samt närheten till havet kan urgrävning under medelhavsnivån vara svårt att utföra. Vid rådande förutsättningar gäller troligtvis speciella krav för vattenhantering och risk för spridning av befintliga föroreningar. Då fyllning förekommer under grundvattenytan inom hela området kan pålning vara ett lämpligare allternativ. Pållängder, ner till morän, bedöms vara ca högst 3-4 m. Lokalt kan eventuellt planerade byggnaders golv grundläggas utan annan förstärkningsåtgärd än utskiftning av befintlig fyllning, ner till grundvattennivån (förutsatt att detta godtas ur en miljöteknisk aspekt) Område 5 Grundläggningsförutsättningarna har inte kunnat utredas p.g.a. befintlig betongkonstruktion. Då området planeras att utnyttjas som grönområde med en mindre lokal gata förutsätts inga grundläggningsproblem i detta skede föreligga Gator och hårdgjorda ytor Om uppfyllning erfordras för de delar av området där marknivån ligger lägre genereras ökad belastning på de ursprungliga jordlagren, vilket i sin tur kan leta till att sättningar uppstår. Sättningarnas storlek kan inte beräknas utifrån hittills utförda undersökningar men kan i vissa fall vara betydande, främst inom område 3 där vi bl.a. har större mäktigheter av organisk jord, högst ca 2,5 m, under fyllningen. Inom övriga områden har huvudsakligen endast tunnare skikt, högst ca 1 m organisk jord och lös lera, påträffats under fyllningen och då på större djup varvid sättningarna bör bli mindre. Mindre trafikerade gator och hårdgjorda ytor kan huvudsakligen troligtvis utföras utan speciella grundförstärkningsåtgärder, efter urgrävning av delar av den sämre fyllningen, innehållande organisk jord och byggrester, förutsatt att vissa sättningar kan tillåtas. För att minska risken avseende sättningar i bruksskedet kan exempelvis utfyllning utföras i ett tidigt skede. 7 (7)
