1 Geoteknik Detaljplan för Kv Eol 2, Uddevalla Upprättad av: Charlotte Andersson Granskad av: Ulrika Isacsson

2 Geoteknik Detaljplan för Kv Eol 2, Uddevalla Kund Länsförsäkringar i Göteborg och Bohus län Ingemar Larsson Göteborg Konsult WSP Sverige AB Box Göteborg Besök: Ullevigatan 19 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktperson Charlotte Andersson charlotte.andersson@wspgroup.se 2 (9)

3 Innehåll 1 Uppdrag 4 2 Utförda undersökningar Geotekniska undersökningar Markmiljötekniska undersökningar 6 3 Geotekniska förhållanden Topografi Jordlagerföljd Geohydrologi Stabilitetsförhållanden Sättningsförhållanden 7 4 Markradon 7 5 Befintliga anläggningar och verksamheter Befintlig grundläggning 8 6 Geotekniska rekommendationer Allmänt Mark Grundläggning av byggnader Radonskydd Pålningsarbeten Markvibrationer Förslag på kompletterande undersökningar 9 3 (9)

4 1 Uppdrag WSP Samhällsbyggnad Göteborg har på uppdrag av Länsförsäkringar, Göteborg och Bohuslän, utfört en geoteknisk undersökning inför ändrad detaljplan för Kv Eol 2 i Uddevalla, se Figur 1. Figur 1 Översiktsbild över aktuell tomt markerat med rött ( ). Bostadsstiftelsen Uddevallahem arbetar med att ta fram ett förslag till nybyggnation av bostäder och lokaler vid Bastiongatan. Byggnaderna planeras att uppföras som två byggnadskroppar i sex alternativt fyra plan som är sammanbyggda med en envåningsbyggnad, se Figur 2 och Figur 3. Syftet med undersökningen är att bedöma markens beskaffenhet och byggbarhet samt ge råd om grundläggning. 4 (9)

5 Figur 2 Alternativ 1, vy från Bastiongatan (Contekton Arkitekter, skissförslag ). Figur 3 Alternativ 2, vy från Bastiongatan (Contekton Arkitekter, skissförslag ). 5 (9)

6 2 Utförda undersökningar 2.1 Geotekniska undersökningar En geoteknisk fältundersökning utfördes av WSP Samhällsbyggnad i juni Fält- och laboratorieundersökningarna redovisas i en separat handling benämnd Markteknisk undersökningsrapport Geoteknik, (MUR Geo) daterad Markmiljötekniska undersökningar Markmiljötekniska undersökningar har utförts av WSP Environmental i juni Resultatet redovisad i en separat rapport benämnd Översiktlig miljöteknisk markundersökning, Eol 2, Uddevalla kommun, upprättad av WSP Environmental. 3 Geotekniska förhållanden 3.1 Topografi Aktuell tomt är belägen mellan Brattgatan i norr och Bastiongatan i söder. Öster om tomten är Pingstkyrkan belägen och i väster finns en större fastighet. Marken består av en befintlig grusad parkeringsyta med lite gräsbevuxen yta och några träd längs med gränsen till Bastiongatan i söder. Markytans nivå ligger kring +1,5 (RH 70) och marken sluttar svagt ned mot söder. Bäveån är belägen ca 250 m söder om aktuell tomt. 3.2 Jordlagerföljd Jordlagren består av överst av fyllning ovan lera/gyttja/silt och därunder av lera som underlagras av friktionsjord på berg. I nordöstra delen av tomten har fyllningen och leran en stark bensindoft ned till ca 2 m djup. Utförda sonderingar har stoppat på mellan ca 30 och 40 m djup. Fyllningen består mestadels av siltig grusig Sand och innehåller lera, skal-, kol-, tegel-, asfalt och trärester. Fyllningens mäktighet varierar mellan ca 1-1,6 m. Leran/gyttjan/silten innehåller skikt av sand och innehåller skalrester. Lagret har en mäktighet på mellan 1,5-2 m. Den översta delen av lagret, ned till ca 2 m djup, består av siltig Lera med sandskikt. Därunder, mellan ca 2 och 3 m djup består lagret av Gyttja och Silt med skikt av lera och sand samt skalrester. Silten förekommer mest i norra delen av tomten och Gyttjan i södra delen av tomten. Leran är grå och har en mäktighet av ca 36 m. På ca m djup finns i lerlagret ett ca 0,7 m tjockt skikt av friktionsjord. I en av sonderingspunkterna har sonderingen stoppat i detta skikt och skiktet kan eventuellt innehålla block. Lerans odränerade korrigerade skjuvhållfasthet varierar mellan kpa ned till ca 15 m djup, och mellan m djup varierar den mellan ca kpa. Under 25 m djup har inga bestämningar av lerans skjuvhållfasthet utförts. Leran är mellansensi- 6 (9)

7 tiv med en uppmätt sensitivitet varierande mellan 11 och 17. Lerans densitet ligger kring 1,6 t/m 3 och dess naturliga vattenkvot och konflytgräns har uppmätts variera mellan %, respektive %. Friktionsjordens sammansättning och mäktighet har inte undersökts närmare. I en av undersökningspunkterna har sonderingen stoppat ca 3 m ner i friktionsjorden. Enligt äldre undersökningar i närområdet kan friktionsjorden ha en mäktighet på mellan m. 3.3 Geohydrologi I samband med miljöundersökningen har en fri vattenyta i den överliggande fyllningen uppmätts i tre olika rör på mellan 2,7 och 3,6 m djup. Vattenytan låg vid mättillfället i juni 2014 på mellan 1,21 till 1,32 m djup under markytan, motsvarande nivå mellan +0,1 och +0,4 (RH 70). Den fria vattenytan i fyllningen bedöms generellt följa vattenståndet i Bäveån. På den intilliggande tomten i öster (pingstkyrkan) har K-Konsult enligt äldre utredningar år 1986 utfört portrycksmätningar på 3 m, 6 m och 9 m djup i leran. Nolltrycksnivån har vid denna mätning legat på mellan 0,1 m under, till 1 m över dåvarande markyta. Detta kan tyda på att det finns eller har funnits ett porövertryck mot djupet, vilket kan indikera att det pågår sättningar i lerlagret. 3.4 Stabilitetsförhållanden Då marken i området är plan och aktuell tomt befinner sig ca 250 m från Bäveån bedöms stabilitetsförhållandena som tillfredsställande. 3.5 Sättningsförhållanden Leran bedöms vara normalkonsoliderad (OCR<1,2) med pågående sättningar ned till ca 20 m djup i leran. Uppmätt porövertryck i lerlagret, enligt tidigare portrycksmätningar, indikerar även det att det pågår sättningar i leran. Se utförd effektivspänningsanalys över sättningsförhållanden i Bilaga 1. Under 80-talet genomfördes avvägningar av marken på den intilliggande tomten i öster (pingstkyrkan) och sättningshastigheten inom området var då ca 2-3 cm/år. 4 Markradon Inga undersökningar av fyllningen har utförts. 5 Befintliga anläggningar och verksamheter I dagsläget består tomten av en grusad parkeringsyta. Tidigare har det inom området funnits ett gasverk, bensinstation och eventuellt fler verksamheter på eller i nära anslutning till fastigheten. 7 (9)

8 5.1 Befintlig grundläggning Pingstkyrkan, belägen öster om aktuell tomt, är grundlagd med stödpålar av betong. Hur övriga byggnader i området är grundförstärkta har ej undersökts närmare. 6 Geotekniska rekommendationer 6.1 Allmänt I detta kapitel ges preliminära rekommendationer för mark och grundläggning av planerade byggnader och hårdgjorda ytor. Även rekommendationer för kompletterande geotekniska undersökningar för den vidare projekteringen ges. 6.2 Mark Leran i området är normalkonsoliderad med pågående sättningar och ytterligare markbelastningar bör därför undvikas i möjligaste mån för att accelererande sättningar inte skall uppstå. Bland annat bör nuvarande höjdsättning av mark försöka bibehållas och åtgärder som kan ge permanenta grundvattensänkningar undvikas. Eventuella uppfyllningar kan lastkompenseras med lättfyllning för att undvika tillskottsbelastningar. Vid entréer och dylikt bör länkplattor läggas för att undvika sättningsskillnader mellan byggnader och mark. Vidare bör ledningar och kablar utformas för att kunna ta sättningsskillnader i övergångarna till pålade konstruktioner. För överbyggnadsdimensionering av ytor som skall hårdgöras kan materialtyp 3B förutsättas för fyllningen, och materialtyp 5A kan förutsättas för den naturliga jorden. Aktuellt område är utsatt för översvämningsrisk vid högvatten i Byfjorden och Bäveån. Högsta högvatten inklusive säkerhetsmarginal och klimatfaktor är nivå +2,5 (RH 70) för Byfjorden (Sweco 2011, s. 5) 1. För åtgärder/restriktioner angående förorenad mark hänvisas till separat rapport Översiktlig miljöteknisk markundersökning, Eol 2, Uddevalla kommun, upprättad av WSP Environmental. 6.3 Grundläggning av byggnader Med hänsyn till lerans låga bärförmåga och pågående sättningar bör byggnaderna grundläggas på stödpålar och pga. de pågående sättningarna behöver pålarna dimensioneras för påhängslaster. I den framtida detaljprojekteringen bör kompletterande undersökningar utföras för bestämning av pålstopp. Eventuell källarkonstruktion bör utformas så att permanenta grundvattensänkningar inte uppstår. 1 Sweco (2001): Översvämningsutredning Uddevalla kommun, uppdragsnummer , daterad (9)

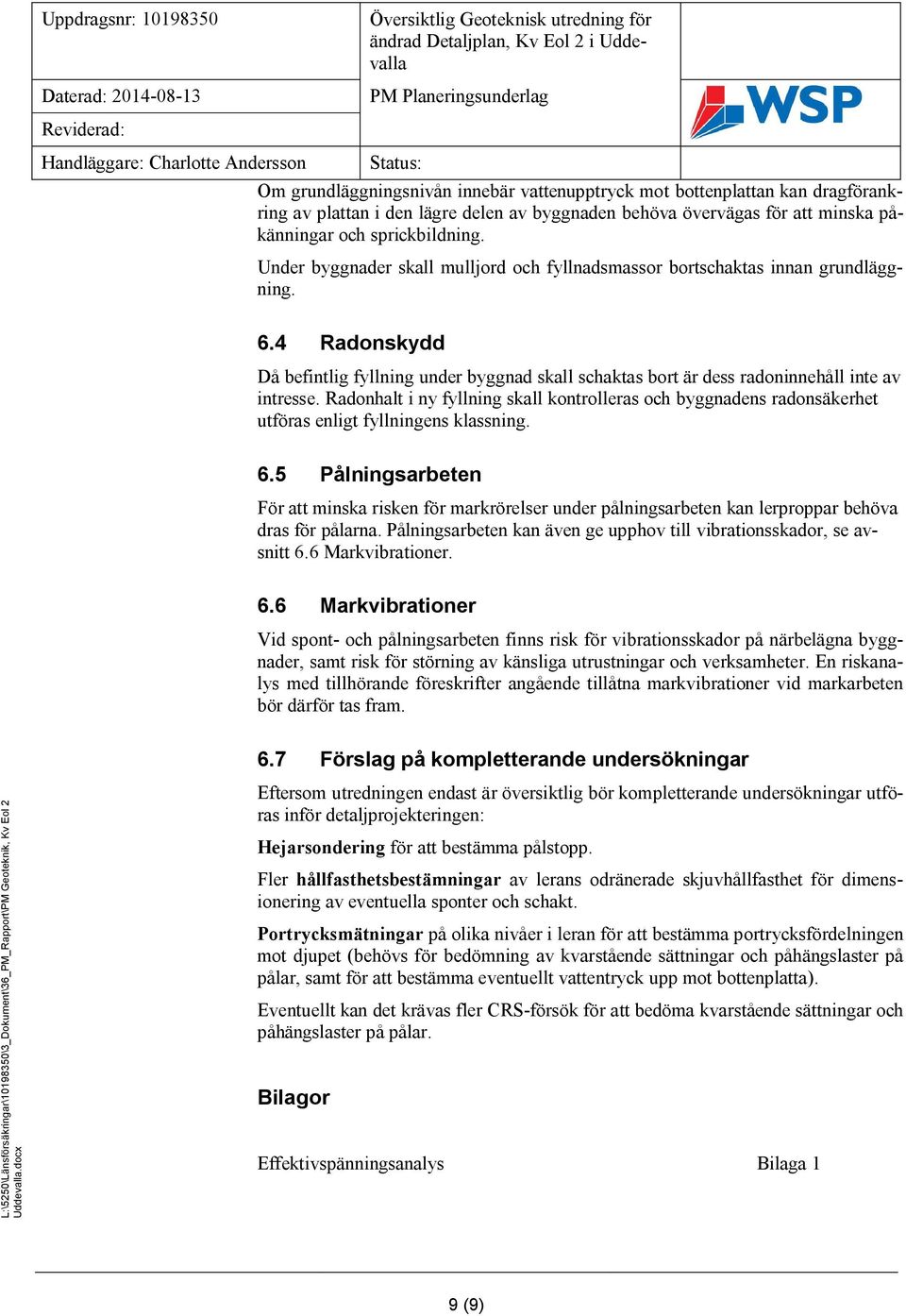

9 Om grundläggningsnivån innebär vattenupptryck mot bottenplattan kan dragförankring av plattan i den lägre delen av byggnaden behöva övervägas för att minska påkänningar och sprickbildning. Under byggnader skall mulljord och fyllnadsmassor bortschaktas innan grundläggning. 6.4 Radonskydd Då befintlig fyllning under byggnad skall schaktas bort är dess radoninnehåll inte av intresse. Radonhalt i ny fyllning skall kontrolleras och byggnadens radonsäkerhet utföras enligt fyllningens klassning. 6.5 Pålningsarbeten För att minska risken för markrörelser under pålningsarbeten kan lerproppar behöva dras för pålarna. Pålningsarbeten kan även ge upphov till vibrationsskador, se avsnitt 6.6 Markvibrationer. 6.6 Markvibrationer Vid spont- och pålningsarbeten finns risk för vibrationsskador på närbelägna byggnader, samt risk för störning av känsliga utrustningar och verksamheter. En riskanalys med tillhörande föreskrifter angående tillåtna markvibrationer vid markarbeten bör därför tas fram. 6.7 Förslag på kompletterande undersökningar Eftersom utredningen endast är översiktlig bör kompletterande undersökningar utföras inför detaljprojekteringen: Hejarsondering för att bestämma pålstopp. Fler hållfasthetsbestämningar av lerans odränerade skjuvhållfasthet för dimensionering av eventuella sponter och schakt. Portrycksmätningar på olika nivåer i leran för att bestämma portrycksfördelningen mot djupet (behövs för bedömning av kvarstående sättningar och påhängslaster på pålar, samt för att bestämma eventuellt vattentryck upp mot bottenplatta). Eventuellt kan det krävas fler CRS-försök för att bedöma kvarstående sättningar och påhängslaster på pålar. Bilagor Effektivspänningsanalys Bilaga 1 9 (9)

10 Kv Eol 2, Uddevalla Bilaga 1:1
