1 UPPLANDS VÄSBY KOMMUN SLÅNBÄRSVÄGEN PM. Översiktlig geoteknisk utredning PLANERINGSUNDERLAG Upprättad av: Göran Bard WSP Uppdrag

2 UPPLANDS VÄSBY KOMMUN SLÅNBÄRSVÄGEN PM. Översiktlig geoteknisk utredning Kund Upplands Väsby kommun Konsult WSP Samhällsbyggnad Geo Stockholm SE Stockholm-Globen Besök: Arenavägen 7 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktperson Göran Bard Tel: Mobil: E-post: goran.bard@wspgroup.se Innehåll 1 Uppdrag och syfte 3 2 Underlag 3 3 Planerade byggnader 3 4 Befintliga anläggningar och byggnader 3 5 Mark- och jordlagerförhållanden Topografi Jordlagerförhållanden 4 6 Grundvattenförhållanden 4 7 Grundläggningsrekommendationer m.m. 4 8 Övrigt 5 9 Bilagor (5)

3 1 Uppdrag och syfte På uppdrag av Upplands Väsby kommun, genom Susanne Arvidsson Nyréns Arkitektkontor, har WSP Samhällsbyggnad avdelning geoteknik utfört översiktlig geoteknisk utredning för planerad bebyggelse inom Slånbärsvägen Grimsta 51:1 m m, i Upplands Väsby kommun. I uppdraget ingår att översiktligt bedöma mark- och grundläggningsförhållandena. I uppdraget ingår även att installera två nya grundvattenrör. Syftet med denna utredning är att den skall utgöra underlag för fortsatt planering. 2 Underlag Uppgifter från kommunens arkiv. Avläsning av två nyinstallerade grundvatttenrör Översiktlig besiktning av området i november Rapport m.m. över utförda geotekniska undersökningar och mätningsarbeten för allmänna anläggningar inom Bollstanäs, Upplands Väsby. Upprättad av Geoprojektering år Utlåtande över grundförhållandena inom centrumområdet i Grimsta By, Upplands Väsby. Upprättad av Viak AB år Geologiska kartan Stockholm NV, serie Ae nr 2 (1965) 3 Planerade byggnader Det aktuella området planeras att bebyggas. Omfattning, placering, höjdsättning m.m. är för närvarande okänd. 4 Befintliga anläggningar och byggnader Det aktuella området ligger strax öster om InfraCity i Bredden, Upplands Väsby kommun och avgränsas av Breddenvägen i norr, Grimstavägen i öster och Slånbärsvägen i söder. Längst i öster finns en garagelänga och en asfalterad parkering. I övrigt är området obebyggt. Tvärs genom området finns ett stråk med Va ledningar. På tre ställen korsat tele- och optokablar området. 5 Mark- och jordlagerförhållanden 5.1 Topografi Idag utgörs det aktuella nybyggnadsområdet huvudsakligen av naturmark bevuxen med löv- och barrträd. Marknivåerna stiger från ca +20 i söder till ca +26 längst i öster. Marknivån faller kraftigt västerut till ca +14 vid GC tunneln under Bjurstavägen (5)

4 5.2 Jordlagerförhållanden Jorden inom det aktuella området består av lera ovan friktionsjord på berg. Ställvis förekommer fyllning ovan leran. Leran består överst av ett ca 1-2,5 m tjockt lager av sand, silt och torrskorpelara. Därunder finns ett 0 till ca 6 m tjockt lager av varvig och mycket lös till lös lera. Lerans egenskaper undersöktes år Den uppmätta oreducerade skjuvhållfastheten varierade då mellan 12 och 18 kpa. Leran var konsoliderad för en grundvattenyta ca 3,5 m under markytan. Vid undersökningarna för de två nyinstallerade grundvattenrören har slagsonderingarna stoppat på sten, block eller berg på mellan 5,2 och 6,2 m djup under markytan. 6 Grundvattenförhållanden Grundvattenmätning har utförts i två nyinstallerade grundvattenrör (GW09W01 och GW09W02). Rören är installerade med spetsen i friktionsjorden under leran. Resultat: Grundvattenmätningar Datum 09W01G 09W02G Markyta +23,5 Markyta +21, Nivå +21,2 Nivå +18,8 * Nivå +21,0 Nivå +18,1 Anm: * ej stabil nivå Grundvattenmätning har tidigare (1974) utförts i ett grundvattenrör (GW1) installerat mitt i området Röret är borttaget. I slutet av januari 1974 var nivån +22,65 vilket motsvarar ca 0,65 m under markytan vid röret. År 1985 uppmättes grundvattennivån till ca vid den då planerade gångtunneln under Bjurstavägen Grundvattnet har en strömningsriktning mot lågpartiet i väster Grundvattenytan kan förväntas variera med årstid och nederbörd. 7 Grundläggningsrekommendationer m.m. Nedan angivna grundläggningsrekommendationer är preliminära och generella och skall enbart användas som ett tidigt planeringsunderlag. Denna handling behöver kompletteras med en geoteknisk undersökning och revideras när uppgifter om byggnadernas utformning, höjdsättning m.m. föreligger. För byggnader inom området med förekomst av lös lera bedöms preliminärt pålgrundläggning och fribärande golv (jorddjup troligen upp till ca 8) bli aktuellt. Inom de delar där sand, silt och torrskorpelagret vilar direkt på friktionsjord kan lättare byggnader grundläggas med plattor. För tyngre byggnader erfordras troligen urskiftning eller grundläggning på plintar nedförda till friktionsjorden (5)

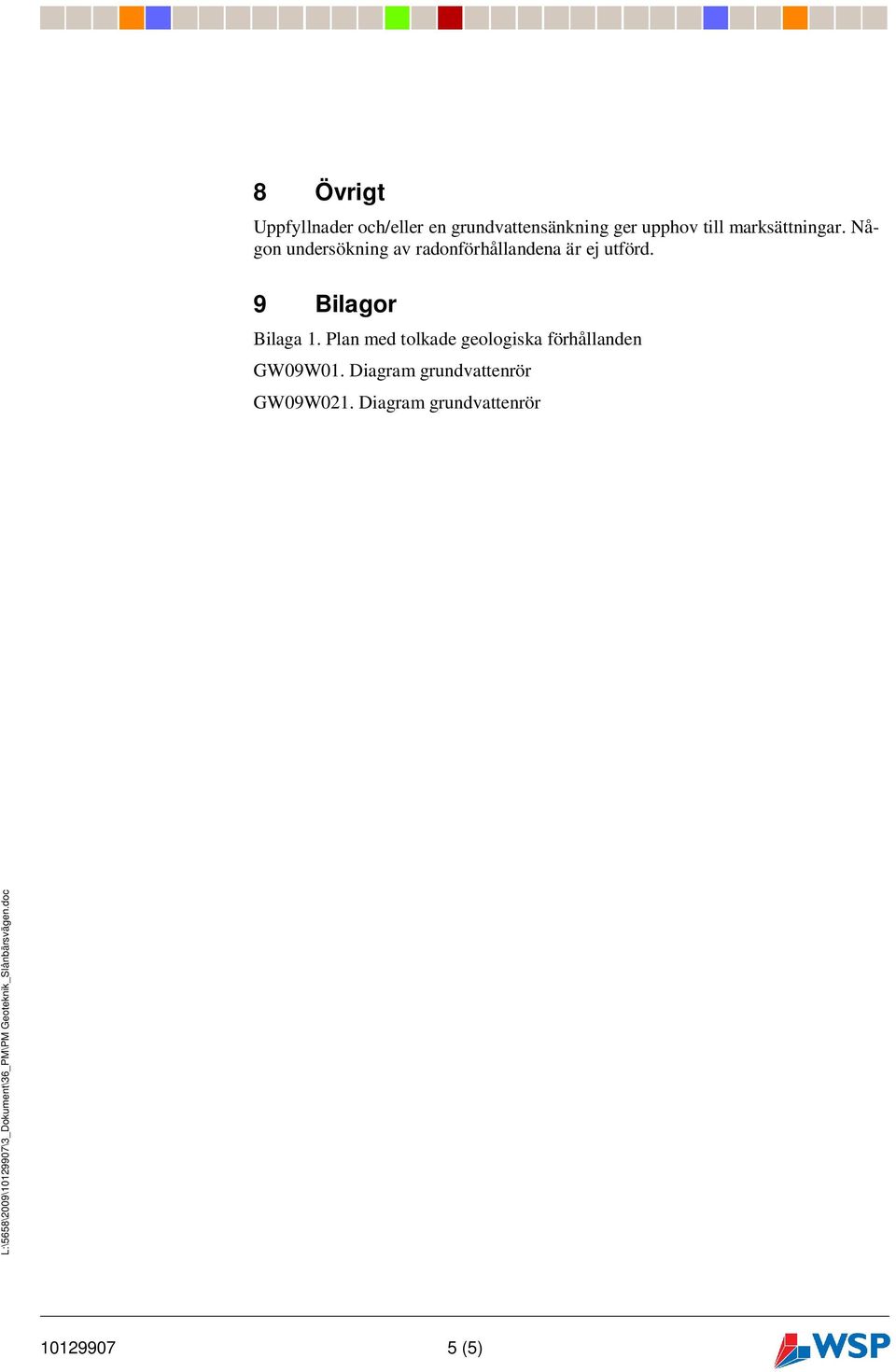

5 8 Övrigt Uppfyllnader och/eller en grundvattensänkning ger upphov till marksättningar. Någon undersökning av radonförhållandena är ej utförd. 9 Bilagor Bilaga 1. Plan med tolkade geologiska förhållanden GW09W01. Diagram grundvattenrör GW09W021. Diagram grundvattenrör (5)
