VARAMON I MOTALA ÖVERSIKTLIG GEOTEKNISK UTREDNING

Transkript

1 VARAMON I MOTALA ÖVERSIKTLIG GEOTEKNISK UTREDNING Planskede Beställare: Motala kommun WSP uppdrag WSP Östergötland Linda Blied Ewald Ericsson Geotekniker Geotekniker WSP Samhällsbyggnad

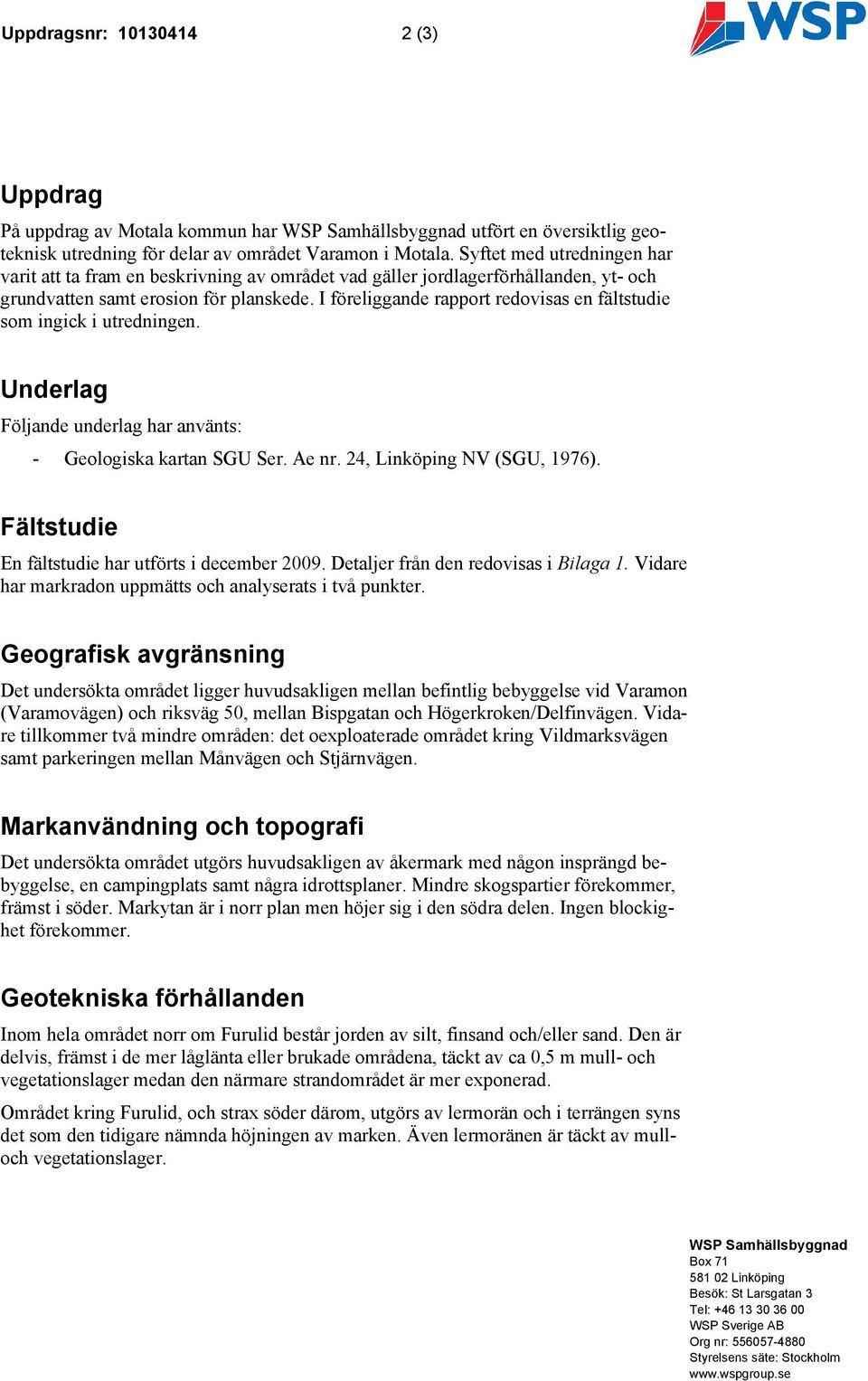

2 Uppdragsnr: (3) Uppdrag På uppdrag av Motala kommun har WSP Samhällsbyggnad utfört en översiktlig geoteknisk utredning för delar av området Varamon i Motala. Syftet med utredningen har varit att ta fram en beskrivning av området vad gäller jordlagerförhållanden, yt- och grundvatten samt erosion för planskede. I föreliggande rapport redovisas en fältstudie som ingick i utredningen. Underlag Följande underlag har använts: - Geologiska kartan SGU Ser. Ae nr. 24, Linköping NV (SGU, 1976). Fältstudie En fältstudie har utförts i december Detaljer från den redovisas i Bilaga 1. Vidare har markradon uppmätts och analyserats i två punkter. Geografisk avgränsning Det undersökta området ligger huvudsakligen mellan befintlig bebyggelse vid Varamon (Varamovägen) och riksväg 50, mellan Bispgatan och Högerkroken/Delfinvägen. Vidare tillkommer två mindre områden: det oexploaterade området kring Vildmarksvägen samt parkeringen mellan Månvägen och Stjärnvägen. Markanvändning och topografi Det undersökta området utgörs huvudsakligen av åkermark med någon insprängd bebyggelse, en campingplats samt några idrottsplaner. Mindre skogspartier förekommer, främst i söder. Markytan är i norr plan men höjer sig i den södra delen. Ingen blockighet förekommer. Geotekniska förhållanden Inom hela området norr om Furulid består jorden av silt, finsand och/eller sand. Den är delvis, främst i de mer låglänta eller brukade områdena, täckt av ca 0,5 m mull- och vegetationslager medan den närmare strandområdet är mer exponerad. Området kring Furulid, och strax söder därom, utgörs av lermorän och i terrängen syns det som den tidigare nämnda höjningen av marken. Även lermoränen är täckt av mulloch vegetationslager. WSP Samhällsbyggnad Box Linköping Besök: St Larsgatan 3 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

3 Uppdragsnr: (3) I den södra delen av undersökningsområdet förekommer en mosse i den låga terrängen. Mull- och vegetationsskiktet är här ca 0,5 m och vilar på finsand. Den rika växtligheten av al tyder på en varaktigt hög grundvattennivå. Enligt SGU:s jordartskarta förekommer ett mindre parti av lera mellan lermoränen och mossen. Förutsättningar för nybyggnation Såväl silten, finsanden och sanden som lermoränen har tillräcklig bärighet för grundläggning av både vägar, gator och enplans- och flervåningsbyggnader. Grundläggningen ska kunna utföras utan att grundförstärkningsåtgärder erfordras, befintligt mulljordslager måste avlägsnas innan grundläggning kan utföras. Bärigheten behöver dock kontrolleras inför byggandet av hus. Den bitvis siltiga jorden kan ev. ställa extra krav på schaktning och packning vid högt grundvatten/fuktig väderlek. Grundvattenförhållanden och infiltration Grundvattenytan ligger genomgående ca 0,5 m under markytan. Den ovan nämnda mossen är ett utströmningsområde för lermoränhöjden ovanför och sannolikt ligger grundvattenytan här närmast i marknivå under större delar av året. Infiltrationskapaciteten inom silten, finsanden och lermoränen är sannolikt låg. För bebyggelse är det därför viktigt att tillse att avrinningskapaciteten blir tillräcklig. Lokalt omhändertagande av dagvatten torde fungera med magasin utom i de lägre delarna där infiltrationskapaciteten är ytterligare begränsad av en hög grundvattenyta. Radon Inom undersökningsområdet har radon i markluften uppmätts i två punkter: i den sandiga jorden samt i lermoränen (se ritning). Radonproverna, som sedan har analyserats av MRM Konsult AB, påvisade halter på 7 kbq/m 3 (i punkt R1) respektive 3 kbq/m 3 (i punkt R2) vilket medför att marken klassas som lågradonmark. Det innebär att inga radonskyddande åtgärder är nödvändiga. Bilagor 1. Radonundersökning 2. Fältstudie 3. Planritning

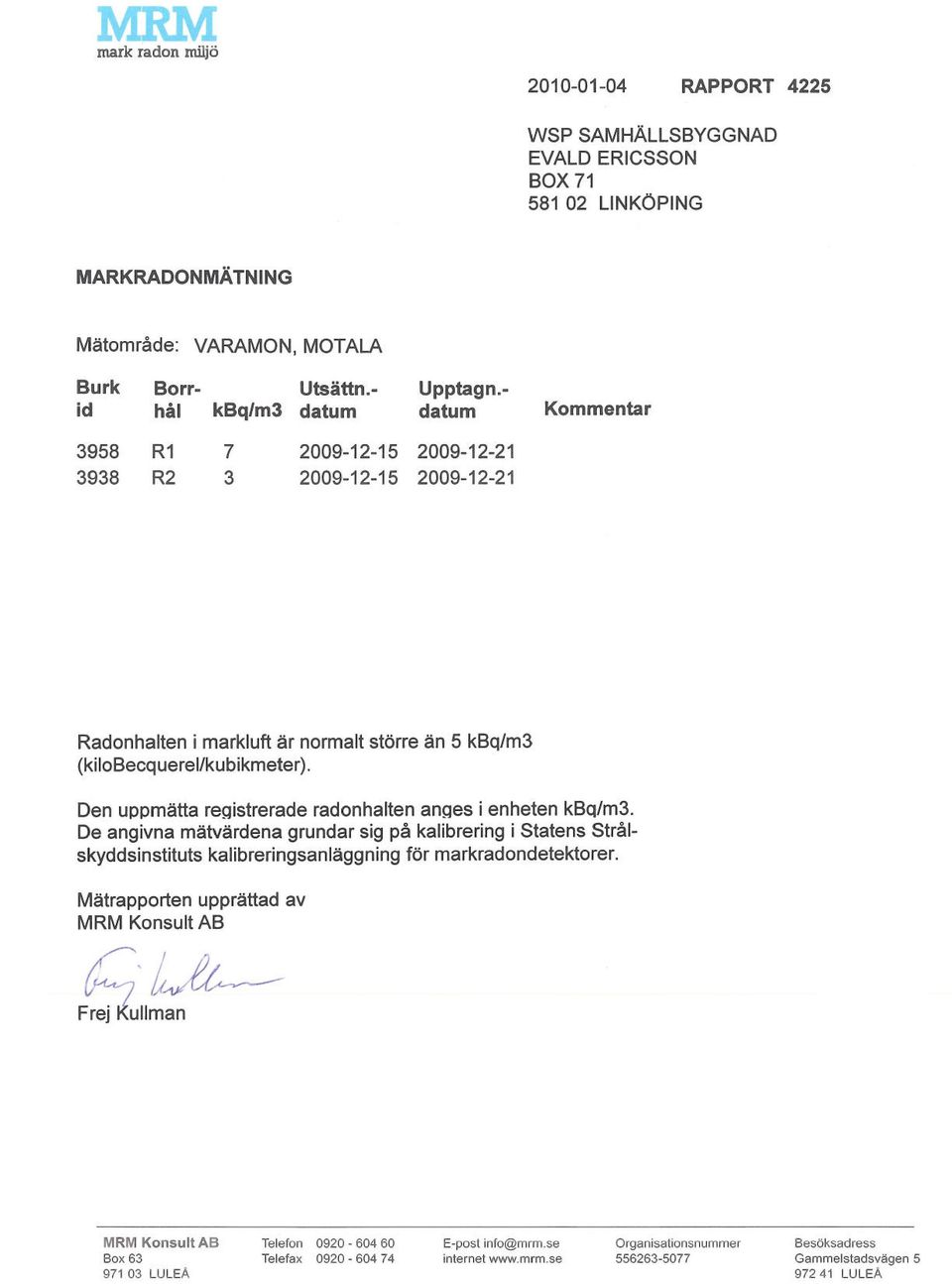

4

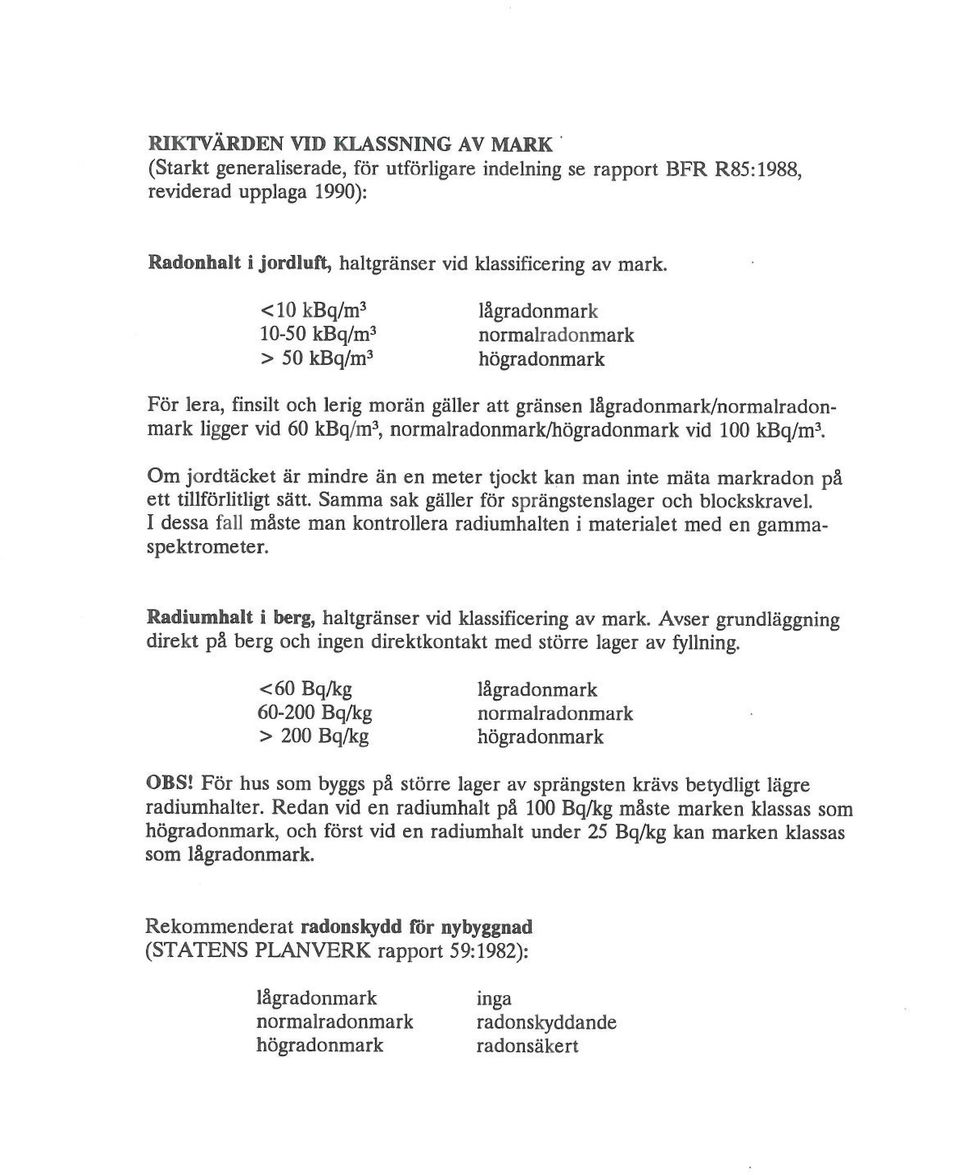

5

6 VARAMON I MOTALA BILAGA 2 Fältstudie utförd WSP uppdrag WSP Samhällsbyggnad

7 Uppdragsnr: (7) Fältarbete Ett fältbesök utfördes i december 2009 och området besiktades okulärt och sonderades med sticksond på åtta lokaler, nedan redovisade som A-H. För lokalernas läge, se planritning i bilaga 3. Jordlagren utgörs huvudsakligen av sand, finsand och silt. Inom ett större parti i den södra delen av undersökningsområdet utgörs marken av lermorän och i anslutning till det en mosse. A. Bispgatan grusad yta Denna lokal utgörs av en nyligen grusad parkeringsplats (se Figur 1). Direkt väster om densamma finns ett låglänt område med vegetation som utgörs av mindre träd och buskar (se Figur 2). En vattenyta, yt-eller grundvatten, låg i december 2009 i markytan och det antas ha kontakt med det mindre system av vattenytor som finns i söder. Jorden består här av ca 0,5 m organiskt material (mulljord) på relativt fast finsand och/eller silt. Det ovan beskrivna området mäter ca 1 ha. Figur 1 Bild tagen vid lokal A, sydlig riktning. Här ses områdets grusade plan samt sluttningen mot det något lägre området. WSP Samhällsbyggnad Box Linköping Besök: St Larsgatan 3 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

8 Uppdragsnr: (7) Figur 2 Bild tagen vid lokal A, västlig riktning. Slyig småskog med sank mark. B. Cykelbana norr om Månvägen Vid lokalen löper en cykelväg i nord-sydlig riktning parallellt med fördröjningsmagasinet. Öster om cykelvägen sträcker sig åkermark bort till riksväg 50 (se Figur 3). Jorden utgörs av ca 0,5 m organiskt material på finsand och/eller silt. Området utgörs av ca 4 ha. Figur 3 Bild tagen vid lokal B, ostlig riktning

9 Uppdragsnr: (7) C. Parkering vid Månvägen (Z-parken) Marken är inom detta område till stor del anordnad i form av parkeringar, gräsytor och spridda byggnader. Jorden utgörs av sand och/eller silt. Mulltäcke saknas så gott som helt. D. Strandområdet vid Vildmarksvägen Detta område, på ca 1 ha, kring Vildmarksvägen utgörs av tallmark med tunn vegetation på finsand (Figur 4). I områdets centrala del finns en asfalterad vägyta. Figur 4 Bild tagen vid lokal D, sydvästlig riktning. E. Parkering vid Varamovägen Området, på ca 1 ha, utgörs av en grusad parkeringsyta med glesare tallskog (se Figur 5). Jorden består av finsand.

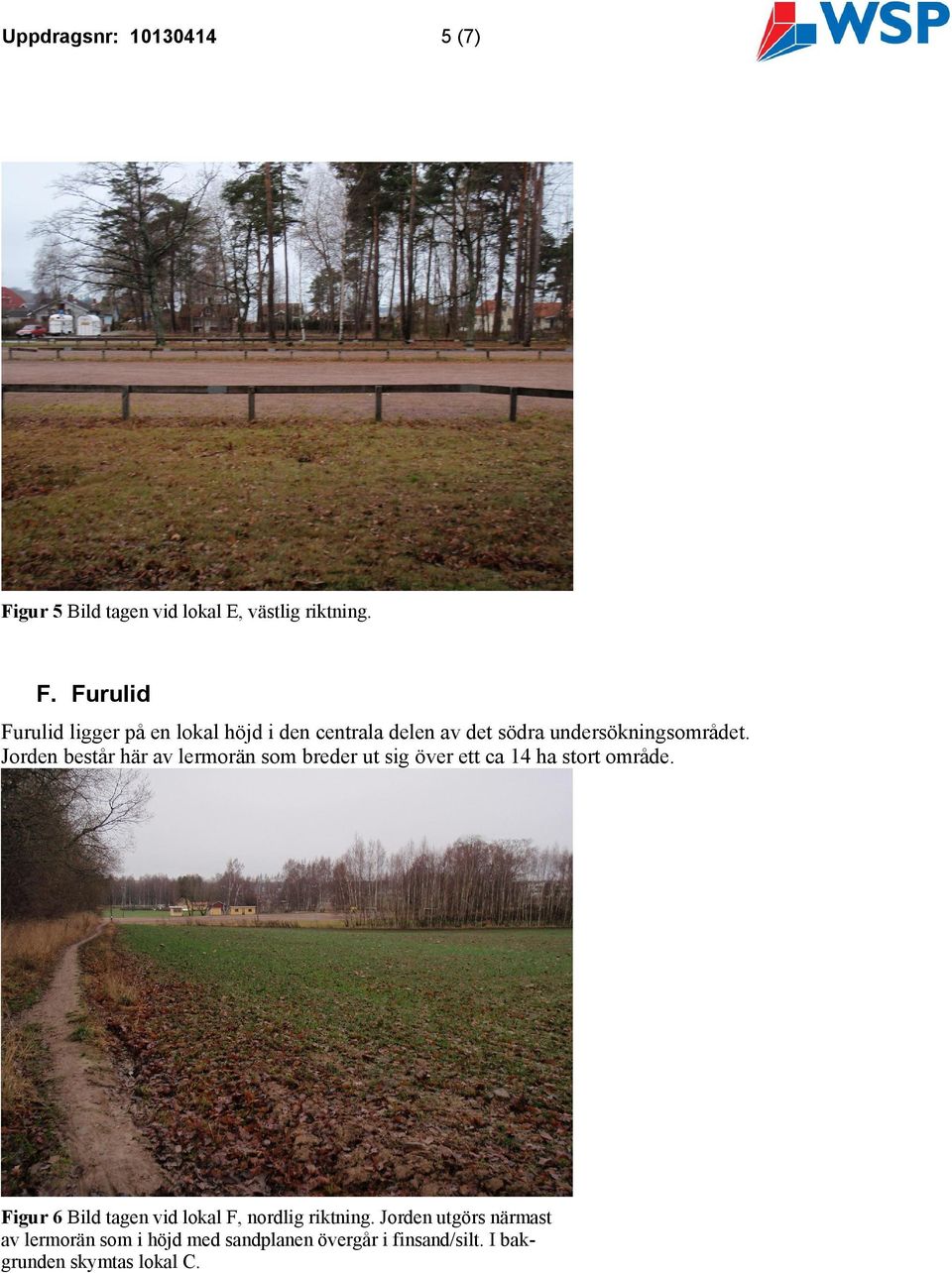

10 Uppdragsnr: (7) Figur 5 Bild tagen vid lokal E, västlig riktning. F. Furulid Furulid ligger på en lokal höjd i den centrala delen av det södra undersökningsområdet. Jorden består här av lermorän som breder ut sig över ett ca 14 ha stort område. Figur 6 Bild tagen vid lokal F, nordlig riktning. Jorden utgörs närmast av lermorän som i höjd med sandplanen övergår i finsand/silt. I bakgrunden skymtas lokal C.

11 Uppdragsnr: (7) Figur 7 Bild tagen vid lokal F, nordlig riktning. Marken utgörs närmast av lermorän men övergår i sydväst i lera och sankmarksområdet vid lokal G. Figur 8 Bild tagen vid lokal F, östlig riktning. I norr (bildens högerkant) ses de högre partierna av lermoränsområdet. G. Agneshög, intill befintlig minigolfbana Området utgörs av en mosse med högt grundvatten. Marken är bevuxen med alar (se Figur 9), vilket indikerar ett relativt konstant högt grundvatten och hög fuktighet i marken. Jorden utgörs av ca 0,5 m organiskt material på finsand.

12 Uppdragsnr: (7) Figur 9 Bild tagen vid lokal G, sydostlig riktning. H. Högerkroken Marken är delvis öppen och gränsar i nordväst till sankmarken vid lokal G. Jorden utgörs av ca 0,5 m organiskt material på finsand. Figur 10 Bild tagen vid lokal G, nordlig riktning.

13
