ROSENHOLMS UDDE KARLSKRONA KOMMUN Planerade byggnader Kontor, fabrik, lager. Översiktlig geoteknisk utredning

Transkript

1 ROSENHOLMS UDDE KARLSKRONA KOMMUN, lager Uppdragsnummer: Upprättad av: Evelina Nilsson Granskad av: Göran Sätterström

2 ROSENHOLMS UDDE KARLSKRONA KOMMUN, lager KUND Karlskrona kommun Ola Robertsson KONSULT WSP Samhällsbyggnad Box Karlskrona Besök: Högabergsgatan 3 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSON Evelina Nilsson INNEHÅLL UPPDRAG 3 UTFÖRDA UNDERSÖKNINGAR 3 MARKFÖRHÅLLANDEN 4 GEOTEKNISKA REKOMMENDATIONER 5 ÖVRIGT 5 BILAGA Bilaga 1, 1 sid Jordprover från miljöundersökning RITNING G Plan och enstaka undersökningspunkter 2 (5)

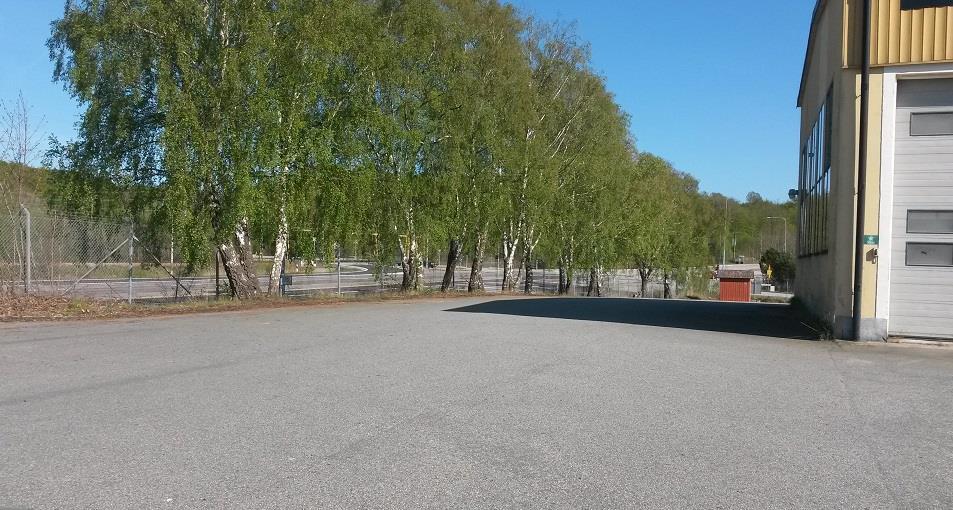

3 UPPDRAG På uppdrag av Karlskrona kommun har WSP Sverige AB utfört en översiktlig geoteknisk utredning för en del av vid den västra infarten från väg E22 till Karlskrona. Planerade byggnader De planerade byggnaderna visas på en plan på rapportens framsida. Enligt uppgifter från kommunen kommer kontorsdelen att vara i två plan, medan övriga delar är enplansbyggnader. Bild 1. Foto från området, taget mot sydöst. Dokumentets syfte Detta dokument utgör ett underlag för fortsatt planering av projektet och beskriver översiktligt de geotekniska förutsättningarna och grundläggningsförhållandena inom det aktuella området. Dokumentet avses inte ingå i ett förfrågningsunderlag. UTFÖRDA UNDERSÖKNINGAR WSP har utfört en översiktlig geoteknisk undersökning inom området i maj Undersökningen utfördes av Peter Hylander, PGB AB. Resultaten av undersökningen visas på ritning G Undersökningspunkterna har mätts in av Evelina Nilsson, WSP, i koordinatsystem RT 90 2,5 gon V i plan och RH70 i höjd. Tidigare utförda undersökningar Miljöundersökningar har också utförts inom området. WSP har gjort provtagningar i april Dessa undersökningspunkter har numreringen 16W01 16W10 och redovisas i plan på den geotekniska ritningen. Resultatet av provtagningen framgår av bilaga 1. Sweco har gjort en tidigare undersökning med bland annat installation av två grundvattenrör som också redovisas på den geotekniska ritningen. 3 (5)

4 MARKFÖRHÅLLANDEN Topografi Terrängen är relativt plan kring nivån +4 inom den västra delen av området där byggnad för kontor/fabrik/lager planeras. Därifrån faller marken mot öster till nivån +2 vid ytan för det planerade lagret nära den befintliga infarten till området. På bifogad ritning framgår marknivåer vid undersökningspunkterna samt i ett antal övriga punkter. Marken består huvudsakligen av asfalterade ytor. Jordarter och grundvatten Jorden består huvudsakligen av fyllning på morän och berg. Mot öster, och till viss del även mot väster, förekommer sand, silt och lera mellan fyllningen och moränen. För följande jordartsbeskrivning har området har delats in i tre delområden, A, B och C, som framgår på bifogad ritning. Område A Fyllningen är mycket fast (svår att provta) och består huvudsakligen av sten, grus och sand. Erhållna sonderingsstopp ligger mellan 0,3 och 1,2 m djup under markytan och har uppfattats som berg enligt fältgeoteknikern. I de punkter som har gått att provta så är det fyllning ända ner till stopp, dvs troligen ingen morän mellan fyllning och berg. Område B Fyllningens mäktighet är ca 0,5 1 m och den består huvudsakligen av grus och sand. Därunder förekommer ca 3 5 m sand, silt och lera i två av undersökningspunkterna. Med hjälp av programmet Conrad har förekommande lera utvärderats i som överkonsoliderad med minst 80 kpa. Sanden har medelfast lagringstäthet. Under sanden/silten/leran finns morän på berg. Djup till berg har inte bestämts. Område C Området ligger längst i väster mot den markerade fyllningssläten ner mot den plana ytan intill vattnet. Fyllningens mäktighet är 1 3 m (ökar mot väster) och den innehåller silt, lera, sand, grus, sten och block. Under fyllningen förekommer silt och lera i några av undersökningspunkterna. Leran bedöms dock vara överkonsoliderad. Några grundvattenrör har inte installeratas i den nu utförda undersökningen. Mätning har utförts i de två tidigare installerade rören (nedanför slänten) och grundvattennivån stämmer där relativt väl med havets nivå. Undersökningspunkterna där markytan ligger kring +4 var torra vid mätning i undersökningshålet, medan det i några punkter där markytan ligger kring +1, påträffades vatten kring nivån +0,5 +0,7. 4 (5)

5 GEOTEKNISKA REKOMMENDATIONER Grundläggningsförhållandena för de planerade byggnaderna bedöms vara relativt goda. Inom område A kan 1- och 2-plansbyggnader grundläggas på konventionellt sätt. Befintlig fyllning av friktionsjord packas med tung packning innan fortsatt grundläggningsarbete. Om vegetationsskikt eller befintlig fyllning med innehåll av mulljord, organisk jord och lera påträffas vid schaktarbeten så ska sådan jord schaktas bort och ersättas med packad kontrollerad fyllning. Inom område B kan planerade 1-plansbyggnader grundläggas på konventionellt sätt. Befintlig fyllning av ren friktionsjord packas med tung packning innan fortsatt grundläggningsarbete. Om vegetationsskikt eller befintlig fyllning med innehåll av mulljord, organisk jord och lera påträffas vid schaktarbeten så ska sådan jord schaktas bort och ersättas med packad kontrollerad fyllning. Med hänsyn till att grundläggningsnivåer inte är bestämda ännu, så är det osäkert om grundläggningsarbetet kommer att medföra schakter som kommer ner till sand, silt och lera. Om det blir aktuellt, så är det troligt att man får schakta ur någon extra halvmeter under bärande konstruktionsdelar för att få ett tjockare lager med krossmaterial under grundläggningsnivån. Inom område C kan 1- och 2-plansbyggnader grundläggas på konventionellt sätt efter borttagning av vegetationsskikt och befintlig fyllning med innehåll av mulljord, organisk jord och lera. Befintlig fyllning av ren friktionsjord packas med tung packning innan fortsatt grundläggningsarbete. All ny fyllning för planerade byggnader bör utföras enligt någon av koderna CEB.211 CEB.213 i AMA Anläggning 13. ÖVRIGT I läget för den halvmåneformade lagerbyggnaden som ligger i östra delen av området finns en pumpstation. Lagerbyggnadens läge bör anpassas till pumpstationens och ledningarnas läge. 5 (5)

6 Skruvborrning Uppdragsnummer: Bilaga 1 Punkt nr Nivå Jordart Färg m.u.my 16W01 0-0,4 F / Sa, Gr brun 0,4-1,1 F / Sa, Gr, St (bergkross) grå 1,1 Erhållet stopp 16W02 0-0,5 F / Sa, Gr, St brun 0,5-1,0 F / Sa, Gr, St, Si, Le, Bl brun 1,0-2,0 F / Sa, Gr, St, Si, Le, Bl, asfalt brun 2,0 Erhållet stopp 16W03 0-0,05 Asfalt 0,05-0,6 F / Sa, Gr, St brun 0,6-1,0 si Le /Le si grå 1,0-2,0 Le si ljusbrun-brun 16W04 0-0,05 Asfalt 0,05-0,6 F / Sa, Gr brun 0,6-1,0 le Si brun-grå 1,0-1,5 Le si ljusbrun-brun 1,5-2,0 Le si ljusbrun-brun 16W05 0-0,03 Asfalt 0,03-0,6 F / Sa, Gr, St brun 0,6 Erhållet stopp 16W06 0-0,05 Asfalt 0,05-0,5 F / Sa, Gr brun 0,5-1,0 Le si grå-brun 1,0-1,3 Le si grå-brun 1,3-1,7 gr le sa Si (sa si Mn) grå-brun 16W07 0-0,05 Asfalt 0,05-0,3 F? Sa, Gr, St, (tegel) brun 0,3-1,1 F? Le, Sa, Si, Gr, St grå-brun 1,1 Erhållet stopp 16W08 0-0,5 F / Sa, Gr brun 0,5-1,1 F / Sa, Gr, St (bergkross) grå 1,1 Erhållet stopp 16W09 0-0,1 Asfalt 0,1-0,8 F / Sa, Gr brun 0,8-1,0 si Le gy brun-grå 1,0-1,5 Si/ le Si brun 1,5-2,0 le Si brun 2,0-2,8 Si brun 2,8-3,5 le Si brun-grå ca 1-1,5 Grundvattennivå W10 0-0,5 F / Si, Le, St, Gr brun 0,5-1,0 F / Si, Le, St, Gr brun 1,0-1,5 F / Si, Le, St, Gr brun 1,5-2,0 F / Si, Le, St, Gr brun 2,0-2,5 F / Si, Le, Sa, Mu mörkbrun-brun 2,5-3,0 F / Sa, Le grå 3,0-3,8 Le si/ Si grå-brun 3,8-4,3 sa le Si (osäkert prov) grå ca 2,5 Grundvattennivå
