4 (PM/Rapport) 1. Uppdrag På uppdrag av Galären i Luleå AB har Ramböll Sverige AB utfört en geoteknisk undersökning för nybyggnad av bostäder på fastigheten Mjölkudden 3:33 i Luleå. I föreliggande redovisas de geotekniska förutsättningarna för aktuellt område. Detta dokument är upprättat av Lajla Sjaunja, Ramböll Sverige AB och granskat av Peter Lindkvist, Ramböll Sverige AB. 2. Objektbeskrivning Galären i Luleå AB avser bygga 45 nya stadsradhus på ovannämnda fastighet i Kvarteret Radiomasten i Luleå. Kvarteret Radiomasten ligger på området Mjölkudden, ca 3 km nordväst om Luleå centrum. 3. Underlag 3.1 Tidigare utförda undersökningar/arkivmaterial Inga tidigare undersökningar på fastigheten har funnits att tillgå. 3.2 Nu utförda undersökningar Geotekniska fältundersökningar har utförts av Ramböll Sverige AB med inhyrd fältenhet från Sweco. Fältundersökningarna har bestått av viktsonderingar, provtagning med skruvborr samt installation av grundvattenrör. De geotekniska undersökningarna redovisas i sin helhet i dokumentet Markteknisk undersökningsrapport (MUR/Geoteknik), daterad , med tillhörande ritningar och bilagor. 4. Geotekniska förhållanden 4.1 Allmän områdesbeskrivning Fastigheten ligger i tätbebyggt område mellan Tunaskolan och Lulebos bostäder på Kv. Radiomasten. Området för planerad bostadsbebyggelse utgörs i huvudsak av en plan parkyta med gräsvegetation och enstaka träd och buskar. En del av fastigheten utgörs också av asfalterad parkeringsyta för intilliggande Tunaskolan. Markytans nivå ligger kring +12 möh. 1 av 4

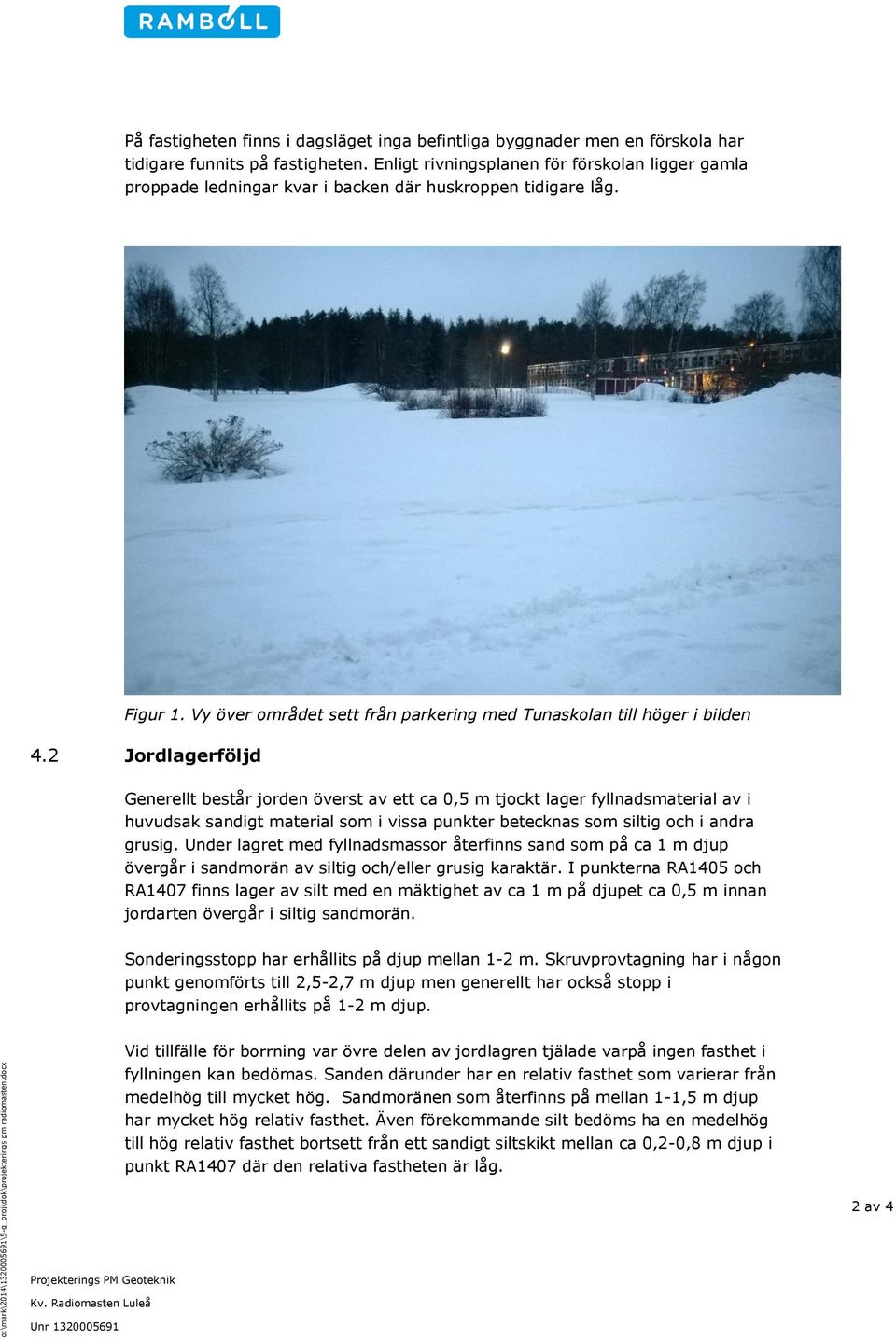

5 På fastigheten finns i dagsläget inga befintliga byggnader men en förskola har tidigare funnits på fastigheten. Enligt rivningsplanen för förskolan ligger gamla proppade ledningar kvar i backen där huskroppen tidigare låg. Figur 1. Vy över området sett från parkering med Tunaskolan till höger i bilden 4.2 Jordlagerföljd Generellt består jorden överst av ett ca 0,5 m tjockt lager fyllnadsmaterial av i huvudsak sandigt material som i vissa punkter betecknas som siltig och i andra grusig. Under lagret med fyllnadsmassor återfinns sand som på ca 1 m djup övergår i sandmorän av siltig och/eller grusig karaktär. I punkterna RA1405 och RA1407 finns lager av silt med en mäktighet av ca 1 m på djupet ca 0,5 m innan jordarten övergår i siltig sandmorän. Sonderingsstopp har erhållits på djup mellan 1-2 m. Skruvprovtagning har i någon punkt genomförts till 2,5-2,7 m djup men generellt har också stopp i provtagningen erhållits på 1-2 m djup. Vid tillfälle för borrning var övre delen av jordlagren tjälade varpå ingen fasthet i fyllningen kan bedömas. Sanden därunder har en relativ fasthet som varierar från medelhög till mycket hög. Sandmoränen som återfinns på mellan 1-1,5 m djup har mycket hög relativ fasthet. Även förekommande silt bedöms ha en medelhög till hög relativ fasthet bortsett från ett sandigt siltskikt mellan ca 0,2-0,8 m djup i punkt RA1407 där den relativa fastheten är låg. 2 av 4

6 4.3 Geohydrologi Vid avläsningen av grundvattennivån i februari 2014 var de två installerade rören på 1,1 respektive 1,9 m djup torra. Grundvattnet kan dock variera under årscykeln och har i regel sitt maximum sent på våren eller sent på hösten 5. Rekommendationer 5.1 Allmänt De geotekniska förhållanden som råder enligt utförd undersökning samt den planerade byggnadstypen gör att byggnaden föreslås utföras i geoteknisk kategori 2. Jordmaterialet har i denna handling klassats enligt AMA Anläggning Materialparametrar Utifrån utförd viktsondering har en uppskattning av sättningsmodul och friktionsvinkel kunnat göras. Sand med medelhög till hög relativ fasthet kan vid beräkningar antas ha en friktionsvinkel på 35 grader medan silt med medelhög till hög relativ fasthet kan antas ha en friktionsvinkel på 32 grader. Den sandiga silten med låg relativ fasthet kan antas ha en friktionsvinkel på 29 grader. Sandmorän med mycket hög relativ fasthet kan antas ha en friktionsvinkel på 40 grader. Från viktsonderingen bedöms sättningsmodulen i moränen uppgå till 40 MPa. I de övre naturligt lagrade sand och siltlagren så har vi bedömt sättningsmodulen till 10 MPa medan befintliga fyllnadsmassor ej kan nyttjas för husgrundläggning utan att först packas om. Klassificering och indelning i tjälklass av de okulärbedömda jordproverna har utförts enligt AMA Anläggning 10, se Fel! Hittar inte referenskälla. Tabell 1. Indelning i materialtyp och tjälklass Jordart Materialtyp Tjälfarlighetsklass Sa, grsa, grsati 2 1 sisa, grsisa 3B 2 sisati, grsisati 4A 3 Si, sasi 5A Grundläggning Vid grundläggning av tilltänkta byggnader med tillhörande hårdgjorda ytor bör förekommande mulljord och lös jord i ytan schaktas bort. I området för den gamla förskolan kan byggnadsrester finnas kvar i marken som bör grävas ur och ersättas av friktionsmaterial av materialtyp 1 eller 2. 3 av 4

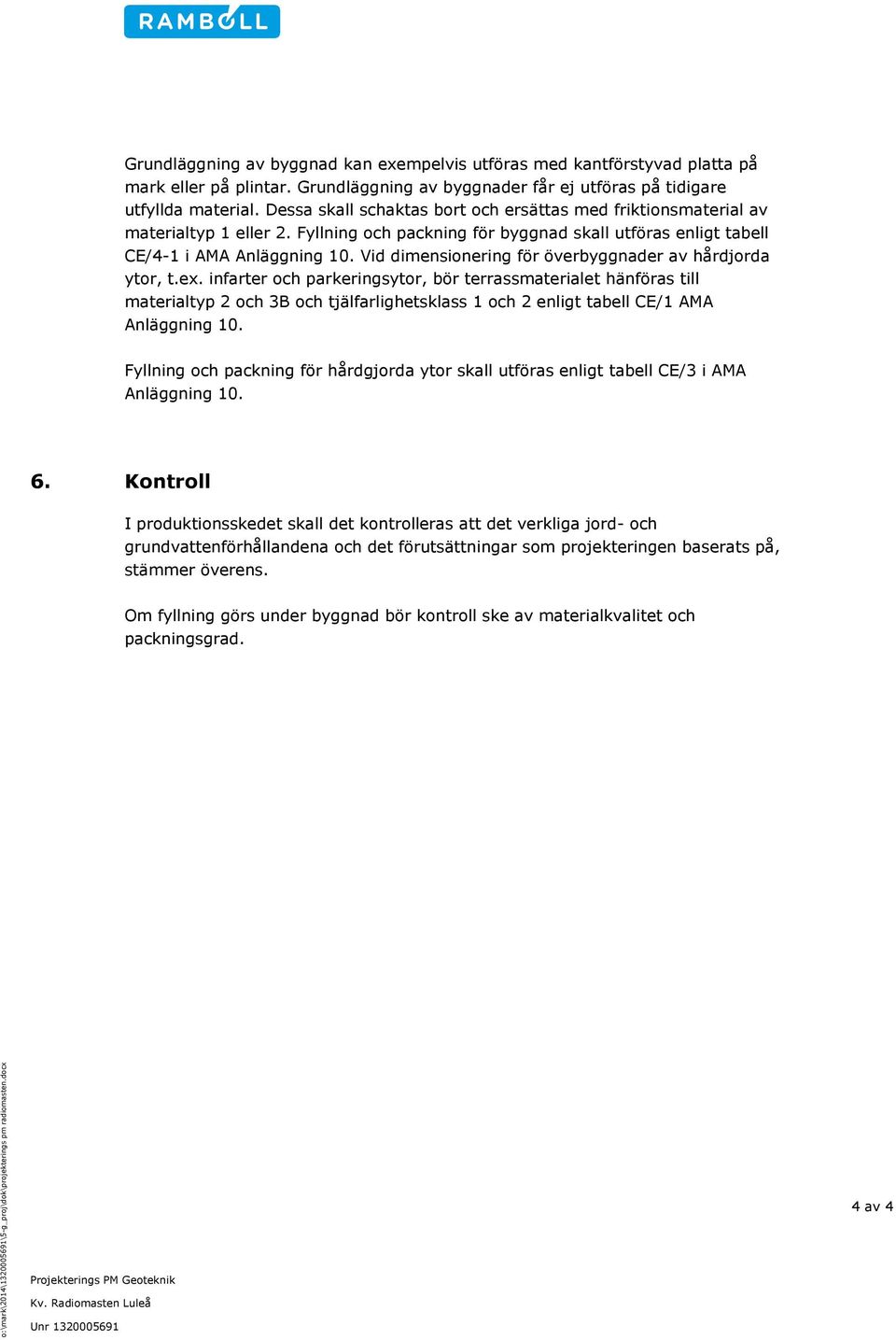

7 Grundläggning av byggnad kan exempelvis utföras med kantförstyvad platta på mark eller på plintar. Grundläggning av byggnader får ej utföras på tidigare utfyllda material. Dessa skall schaktas bort och ersättas med friktionsmaterial av materialtyp 1 eller 2. Fyllning och packning för byggnad skall utföras enligt tabell CE/4-1 i AMA Anläggning 10. Vid dimensionering för överbyggnader av hårdjorda ytor, t.ex. infarter och parkeringsytor, bör terrassmaterialet hänföras till materialtyp 2 och 3B och tjälfarlighetsklass 1 och 2 enligt tabell CE/1 AMA Anläggning 10. Fyllning och packning för hårdgjorda ytor skall utföras enligt tabell CE/3 i AMA Anläggning Kontroll I produktionsskedet skall det kontrolleras att det verkliga jord- och grundvattenförhållandena och det förutsättningar som projekteringen baserats på, stämmer överens. Om fyllning görs under byggnad bör kontroll ske av materialkvalitet och packningsgrad. 4 av 4
