1 PM GEOTEKNIK Malmudden, Luleå Framställd för: Luleå kommun RAPPORT Uppdragsnummer: Distributionslista: Johan Eriksson Stadsbyggnadskontoret, planavdelningen

2 Innehållsförteckning 1.0 SYFTE OBJEKTSBESKRIVNING MARKFÖRHÅLLANDEN Geotekniska undersökningar Översiktliga geotekniska förhållanden Grundvattenförhållanden MATERIALEGENSKAPER REKOMMENDATIONER FÖR SCHAKT OCH GRUNDLÄGGNING... 5 FIGURFÖRTECKNING Figur 1: Översiktskarta med det aktuella undersökningsområdet inringat med rött... 1 Figur 2: Skiss över aktuellt område för nybyggnad på Malmudden Figur 3: Borrplan med undersökningarnas placering... 3 Figur 4: Punkter markerade med rött där det påträffats skikt med sulfidhaltig lera Figur 5: Indelning av området med hänsyn till lämplighet för byggnation av flervåningshus BILAGOR BILAGA A Planritning 4629PL01 BILAGA B Sektioner 4629SE Uppdragsnummer i

3 1.0 SYFTE Luleå kommun avser att undersöka möjligheterna att uppföra flervånings (upp till 10 våningar med källarplan) lägenhetshus på Malmudden i Luleå. Syftet med de geotekniska undersökningarna är att fastställa jordlagerförhållanden, grundvattenförhållanden, djup till fast botten och ev. bergförekomst. Undersökningarna skall även kunna ligga till grund för en översiktlig rekommendation för grundläggning av ovan nämnda 10-våningshus med källarplan samt förslag till vidare undersökningar. 2.0 OBJEKTSBESKRIVNING Det aktuella området för tänkta bostäder ligger beläget på Malmudden, strax öster om Luleå centrum. Området ligger precis invid Skurholmsfjärden och nivåskillnaden mellan land och vatten är liten, ca en meter. Det aktuella områdets läge visas i figur 1. Figur 1: Översiktskarta med det aktuella undersökningsområdet inringat med rött Inom området för tänkt byggnation står idag två st sammanlänkade enplansbyggnader, av vilka, en för närvarande inrymmer ett gruppboende. Ytorna kring befintliga byggnader består av plana gräsytor samt hårdgjorda parkeringsytor samt en vändzon emellan de två byggnaderna. I söder finns närmast 3-4-vånings lägenhetshus utan källare. Längre söderut på Malmudden finns 6-vånings höghus med källarplan. Närmast vattnet i väster, norr och öster löper ett grusbelagt, upplyst promenadstråk vilket är en del i den s.k. Hälsans stig Uppdragsnummer

4 Figur 2 nedan illustrerar det aktuella området vilket är tilltänkt för nybyggnad. Området begränsas i figur av röd linje. Figur 2: Skiss över aktuellt område för nybyggnad på Malmudden Uppdragsnummer

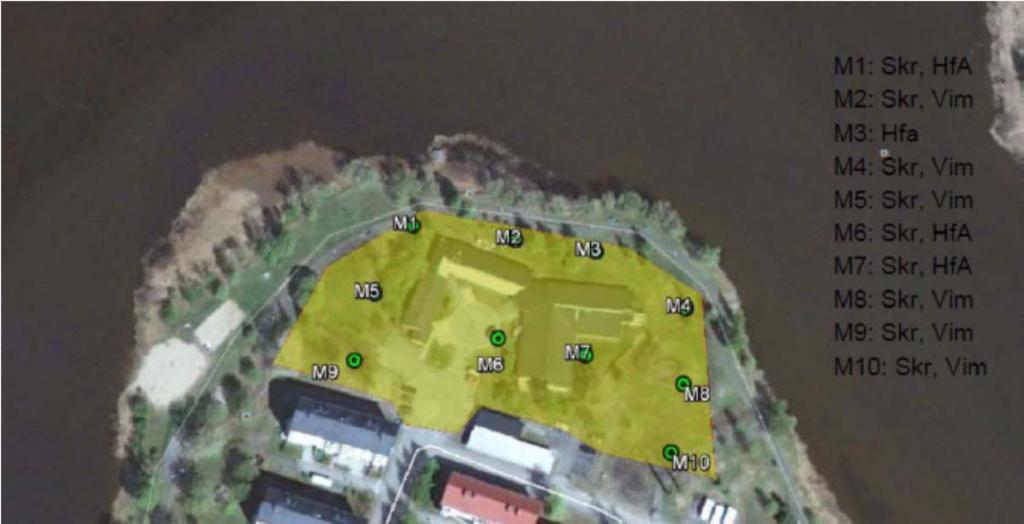

5 MARKFÖRHÅLLANDEN Geotekniska undersökningar Geotekniska undersökningar genomfördes under december 2014 av ÅF Consult. För området har följande undersökningar genomförts: 4 st Hejarsonderingar (HfA) för fastställande av fast botten samt härledning av jordparametrar för hållfasthets- och deformationsegenskaper. 6 st Viktsonderingar (Vim) för bestämning av jordlagerföljd och relativ fasthet 6 st skruvprovtagningar (Skr) för bestämning av jordlagerföljd, materialtyp samt bedömning av grundvattennivå. Undersökningspunkterna (både nya och tidigare genomförda) redovisas i Bilaga A, planritning 4629PL01, och i Bilaga B, sektionsritningar 4629SE Geotekniska undersökningar finns redovisade i MUR, upprättad av Golder Associates AB. Borrhålen benämns med med ID MXX och 43DXX (äldre undersökningar). Figur 3 nedan visar placeringen av undersökningspunkter samt vilka metoder som har använts. Undersökningsmetoderna förklaras i korthet tillsammans med sammanfattat resultat i kapitel 3.0. Figur 3: Borrplan med undersökningarnas placering Uppdragsnummer

6 3.2 Översiktliga geotekniska förhållanden Inom området utgörs jorden, under mull- och växtskikt, i allmänhet överst av ca 1-3 m fyllnadsmassor bestående av i huvudsak grusig siltig sand. Dessa fyllnadsmassors mäktighet ökar successivt i nordlig riktning, från befintliga flervåningshus i riktning mot vattnet. Därunder följer morän växlande mellan följande sammansättningar: grusig siltig sandmorän, siltig sandig morän och sandig siltig morän. Hejarsonderingar i området visar på fast botten (pålstopp för spetsburna pålar) på djup varierande mellan 7 och 10 m med ökande djup i ritkning från väster emot öster. I några punkter har ett tunt skikt av sulfidhaltig siltig lera påträffats på c:a 2-2,5 m djup. Skiktets mäktighet är c:a 0,1-0,2 m med undantag för punkt M10 i sydöst där mäktigheten är upp till 0,8 m. Dessa punkter ligger i områdets ytterkanter (M01, M04, M08, M09 och M10) och visas i figur 4. Figur 4: Punkter markerade med rött där det påträffats skikt med sulfidhaltig lera. Grusig siltig sand och siltig morän tillhör materialtyp 3B och tjälfarlighetsklass 2. Sulfidhaltig siltig lera tillhör materialtyp 5 och tjälfarlighetsklass 4. Materialtyp och tjälfarlighetsklass beskrivs och betecknas enligt SS-EN ISO (25) och SS-EN ISO (26). 3.3 Grundvattenförhållanden Grundvattennivån har bedömts okulärt i borrhål vid skruvprovtagning och ligger ca 1 m under markytan motsvarande nivå +0,7 m. Närheten till friliggande vatten och genomsläppliga jordmaterial gör att växlingar i grundvattennivån kan antas förändras med rådande vattennivå för den kringliggande Skurholmsfjärden. Vid schaktarbeten skall grundvattenytans nivå särskilt tas i beaktande. Om grundläggning med källarplan skall genomföras måste grundvatten hållas bort genom tätspont eller länshållning Uppdragsnummer

7 4.0 MATERIALEGENSKAPER Materialparametrar har uppskattats empiriskt ur resultat från vikt- och hejarsonderingar. Resultatet av undersökningarna och materialparametrar, uppskattade genom empiri, skall betraktas som en översiktlig bedömning av jordmaterialens egenskaper inom det aktuella området på Malmudden. För projektering i detalj av ny byggnader krävs kompletterande undersökningar i fastställda lägen för planerade byggnader. Fyllnadsmassorna (ca 0-2,5 m djup) har generellt låg till medelhög relativ fasthet medan moränen (från ca 2,5 m djup) har hög relativ fasthet. Hållfasthets- och deformationsegenskaper har utvärderats enligt TK Geo 11, kapitel 5 och uppskattade materialparametrar kan utläsas i tabell 1. Tabell 1: Materialparametrar Material Friktionsvinkel, Φ Sättningsmodul, E k [MPa] Fyllning sisa 30** 6-12 Fyllning grsasi 29** 5-7 (su)sile* - - Morän >33** >20 *Utförda sonderingar och använda empiriska samband är främst utformade för silt- och friktionsjordar och inte lösare kohesionsjordar, därför har parametrar för leran ej utvärderats. **Vid förekomst av silt har avdrag på 3 gjorts på friktionsvinkeln. För tillförlitliga hållfasthets- och deformationsegenskaper hos leran krävs kompletterande provtagning (ostörd) och kompressionsförsök i lab. Förslagsvis genomförs kolvprovtagning i områdets sydöstra del om denna är av intresse för placering av byggnader. 5.0 REKOMMENDATIONER FÖR SCHAKT OCH GRUNDLÄGGNING När byggnadstyp, och läge för dessa, fastställts erfordras kompletterande geotekniska undersökningar för att kunna bestämma grundläggningssätt samt att kunna bestämma lämplig grundläggningsnivå, tillåtet grundtryck och djup till fast botten (stopp för spetsburna pålar). Sättningar i befintliga jordmaterial kommer behöva utredas, i synnerhet de lösare lerskiktens utbredning och påverkan i detta sammanhang. Det behövs sålunda fastställas jordlagrens hållfasthetsegenskaper mer i detalj samt hur utbredda de tunna skikten med lera är. Detta för att kunna säkerställa att det inte uppkommer sättnings- och/eller stabilitetsproblem vid schakt och byggnation. Stabiliteten kan behöva säkerställas i riktining emot vattnet beroende på hur nära vattnet byggnaden/byggnaderna skall stå. Med hänsyn till förekomst av tidigare nämnda lösa lerlager bör områdets sydöstra del, del B (se figur 5) undvikas för placering av byggnation av flervåningshus. Figur 5: Indelning av området med hänsyn till lämplighet för byggnation av flervåningshus Uppdragsnummer

8 A B Grundläggning med källarplan är troligen att föredra då detta innebär en djupare schakt och att lösare lerlager då kan avlägsnas. En urgrävning till minst 3-4 m under markytan gör att de lösare lagren avlägsnas och fastare lager friläggs. Vidare kommer det att bli aktuellt att utreda hur grundvatten skall tas om hand vid djupare schakt för källarplan. Detta kan genomföras t.ex. med tätspont tillsammans med länshållning. Spont kommer med stor sannolikhet att bli aktuellt då jordmaterialen innehåller silt vilket gör att, när dessa är vattenmättade, schaktväggar/slänter blir mycket svåra att få att stå kvar utan något stöd Uppdragsnummer

9 GOLDER ASSOCIATES AB Luleå, Stockholm, Daniel Albing Geotekniker Markus Kappling Uppdragsledare DA/MK Org.nr VAT.no SE Styrelsens säte: Stockholm g:\projekt\2014\ _luleå kommun_malmudden\8_rapport\pm geo malmudden rev _da.docx Uppdragsnummer

10 BILAGA A Planritning 4629PL Uppdragsnummer

11

12 BILAGA B Sektioner 4629SE Uppdragsnummer

13

14

15

16

17

18

19

20

21

22 Golder Associates AB Box Luleå Sverige T:
